Беспроводной роутер Netis WF2710
с поддержкой 801.11ac


Все больше домашних мобильных устройств могут похвастаться двухдиапазонным беспроводным адаптером. В городских условиях это единственный сегодня способ обеспечить хорошую производительность сетевого подключения, поскольку число сетей в диапазоне 2,4 ГГц часто превышает все разумные границы. Переход на 5 ГГц не только поможет вам более быстро просматривать тяжелые сайты и устанавливать новые программы, но и обеспечит стабильное качество при просмотре видеороликов. Особенно здесь будет полезна реализация беспроводного стандарта 802.11ac, которая позволяет при наличии всего одной антенны, что важно для смартфонов и планшетов, соединяться с точкой доступа на высокой скорости.

Но не всегда пользователи готовы приобретать в таких случаях современные роутеры среднего и высокого уровня от лидеров рынка. Конечно, они обеспечивают отличную производительность, оборудованы гигабитными сетевыми портами, а также способны выполнять множество дополнительных функций. Но на массовом рынке это редко бывает востребовано, а стоимость таких решений очень высока.

Так что недорогие домашние беспроводные роутеры с поддержкой 802.11ac и проводными портами 100 Мбит/с могут быть интересны и как замена существующего роутера, и как устройство, работающее в качестве точки доступа, в дополнение к существующему оборудованию.

Мы уже встречались с несколькими моделями такого класса, а в этой статье познакомимся с решением стоимостью около 3000 рублей компании Netis.

Роутер WF7210 имеет компактный корпус с необычным расположением антенн. Он оборудован проводными портами 100 Мбит/с и двумя точками доступа — на 300 Мбит/с в диапазоне 2,4 ГГц и на 433 Мбит/с в диапазоне 5 ГГц. Также он поддерживает популярные на нашем рынке варианты подключения к интернету и технологии IPTV.

Комплект поставки

Устройство поставляется в относительно небольшой коробке из крепкого картона. Оформлена она в синих и черных тонах. Большинство информации об устройстве представлено на английском языке. На русском есть только несколько строк, которые, впрочем практически не читаемы из-за мелкого шрифта и фактурной поверхности упаковки. Присутствуют фотографии устройства, основные технические характеристики, описание комплекта поставки, ключевые особенности и описание портов и кнопок.

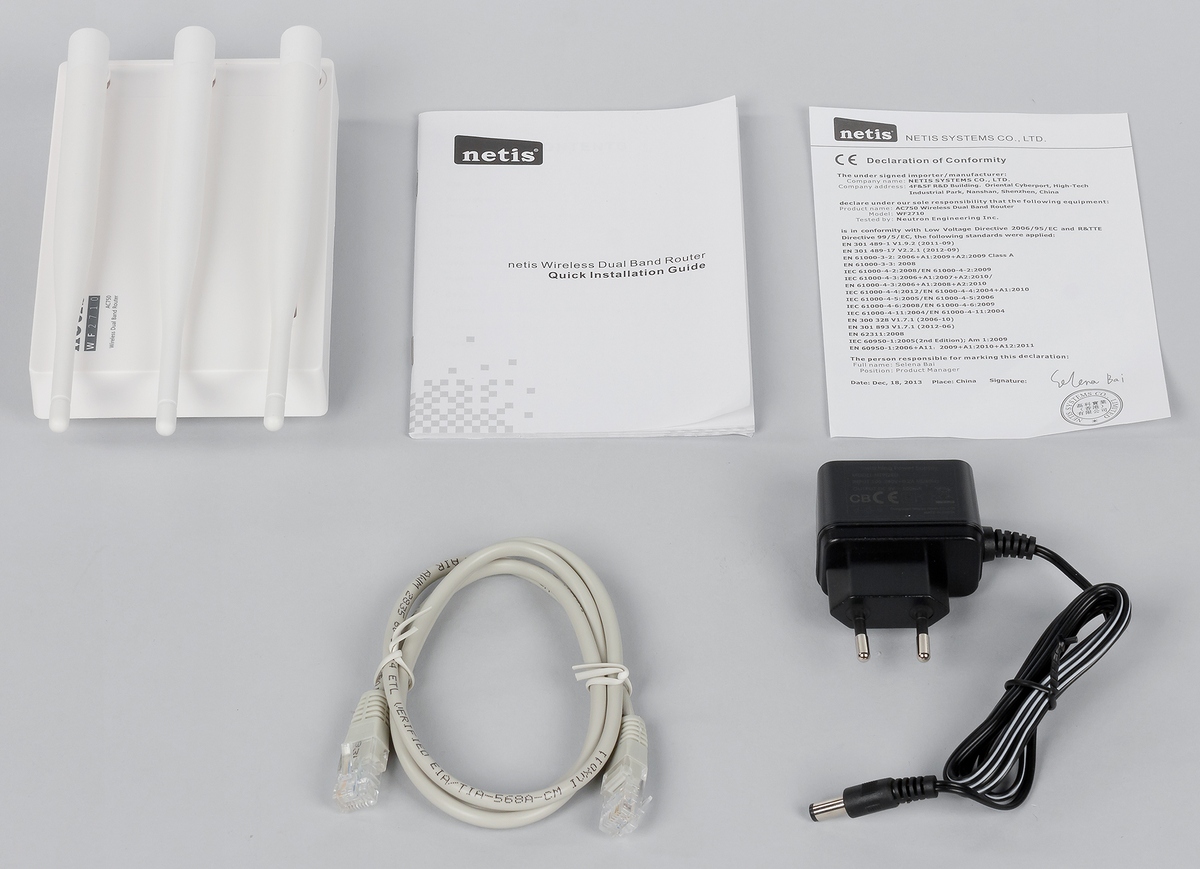

Внутри коробки в специальном лотке находится роутер, импульсный блок питания 9 В 0,5 А, сетевой патч-корд и многоязычное (русский присутствует) универсальное краткое описание для нескольких моделей. Вполне традиционный набор в данном сегменте. Отметим только компактные размеры блока питания.

На сайте производителя, который есть и в локализованном варианте (правда с некоторыми странностями в переводе), можно найти описание и подробные технические характеристики, обновление прошивки (датированные прошлым годом), а также электронную версию краткой инструкции. Заметим, что полной версии руководства нет ни в каком варианте.

Внешний вид

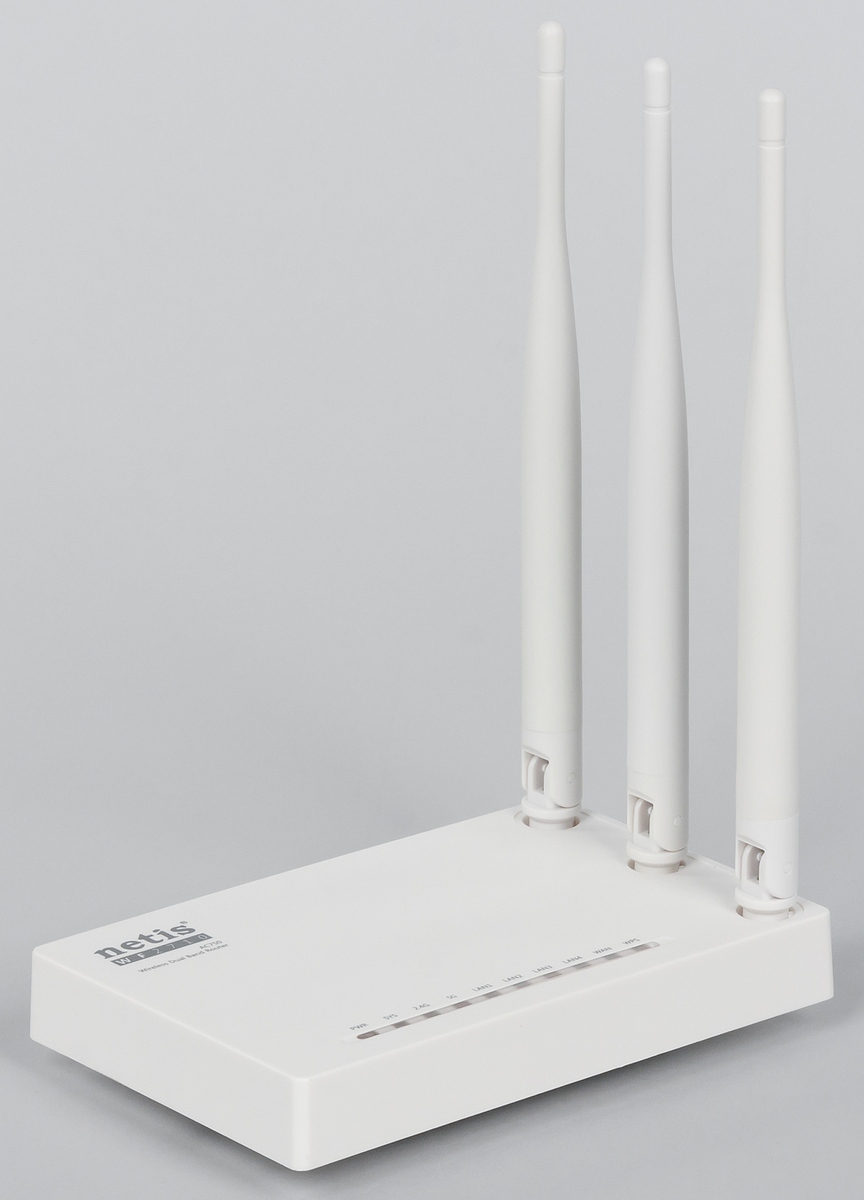

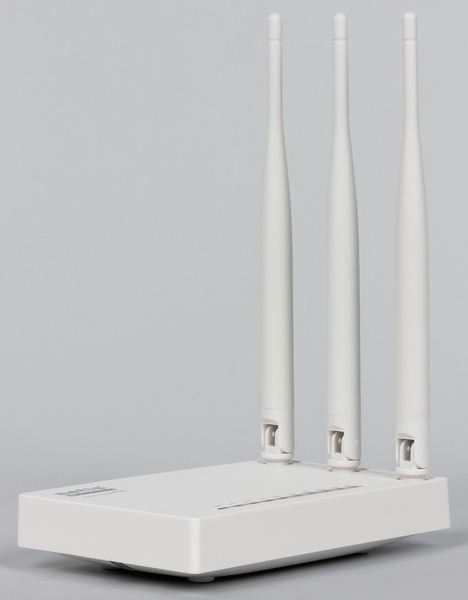

Для корпуса Netis WF2710 производитель выбрал белый матовый пластик. Так что роутер получился достаточно нейтральным, особенно если учесть классический прямоугольный дизайн. Габаритные размеры составляют 144×90×27 мм без учета антенн и подключения кабелей.

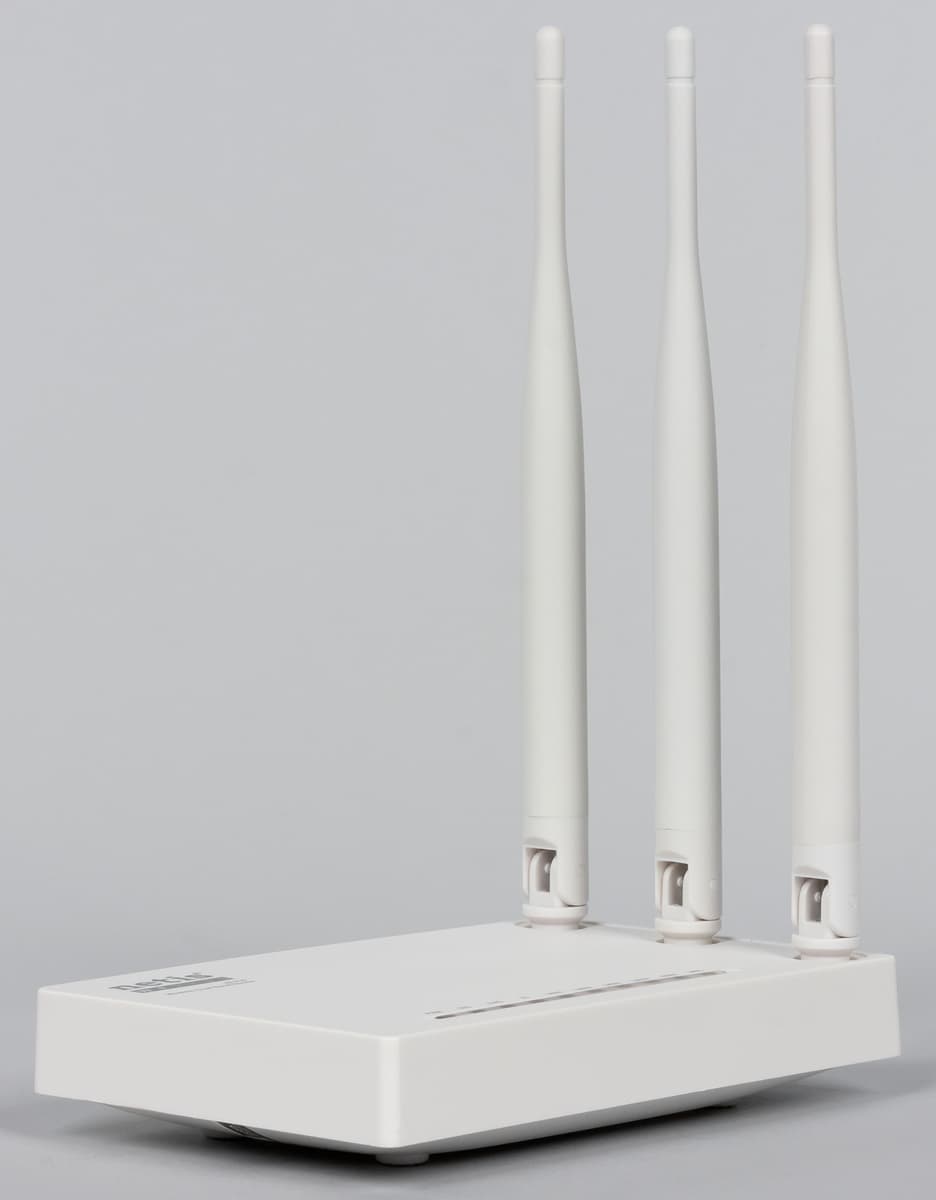

А вот несъемные антенны очень необычно расположены на верхней крышке. Каждая имеет две степени свободы, причем вращение вокруг своей оси осуществляется более чем на 270 градусов.

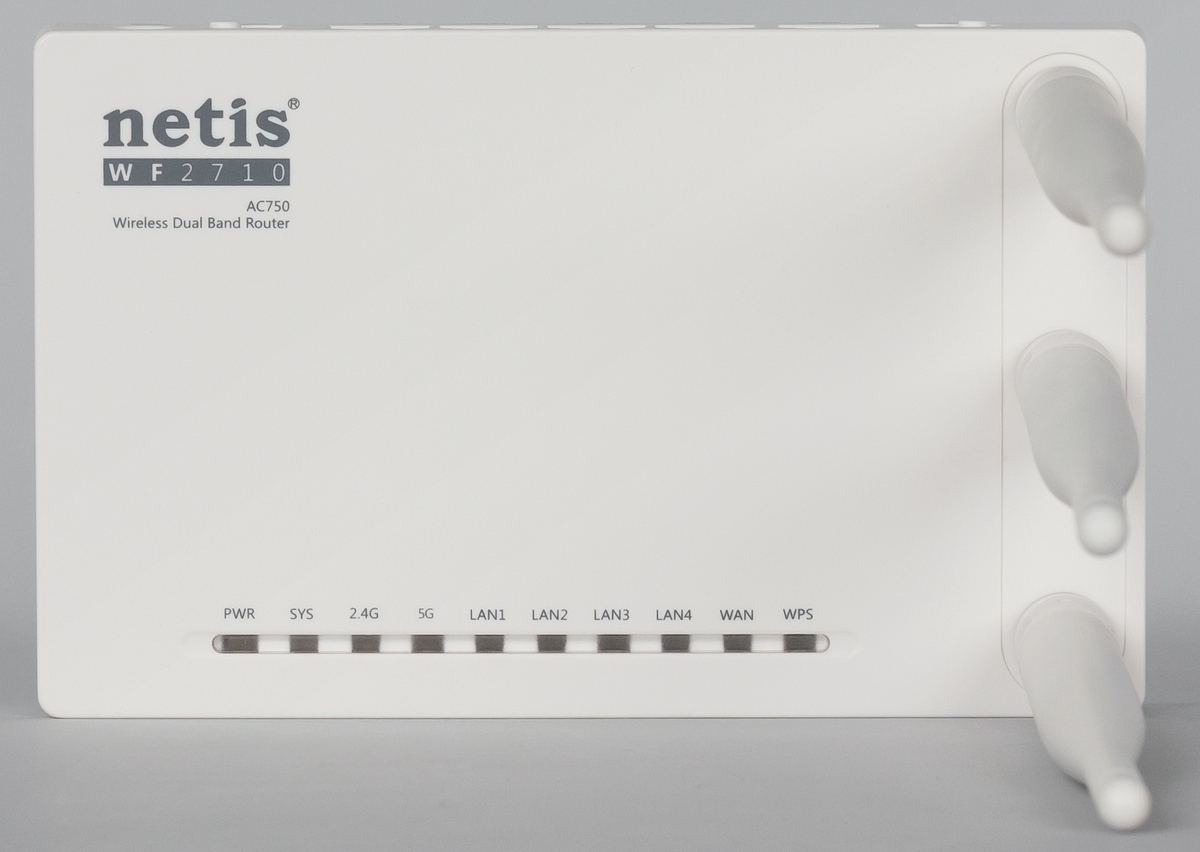

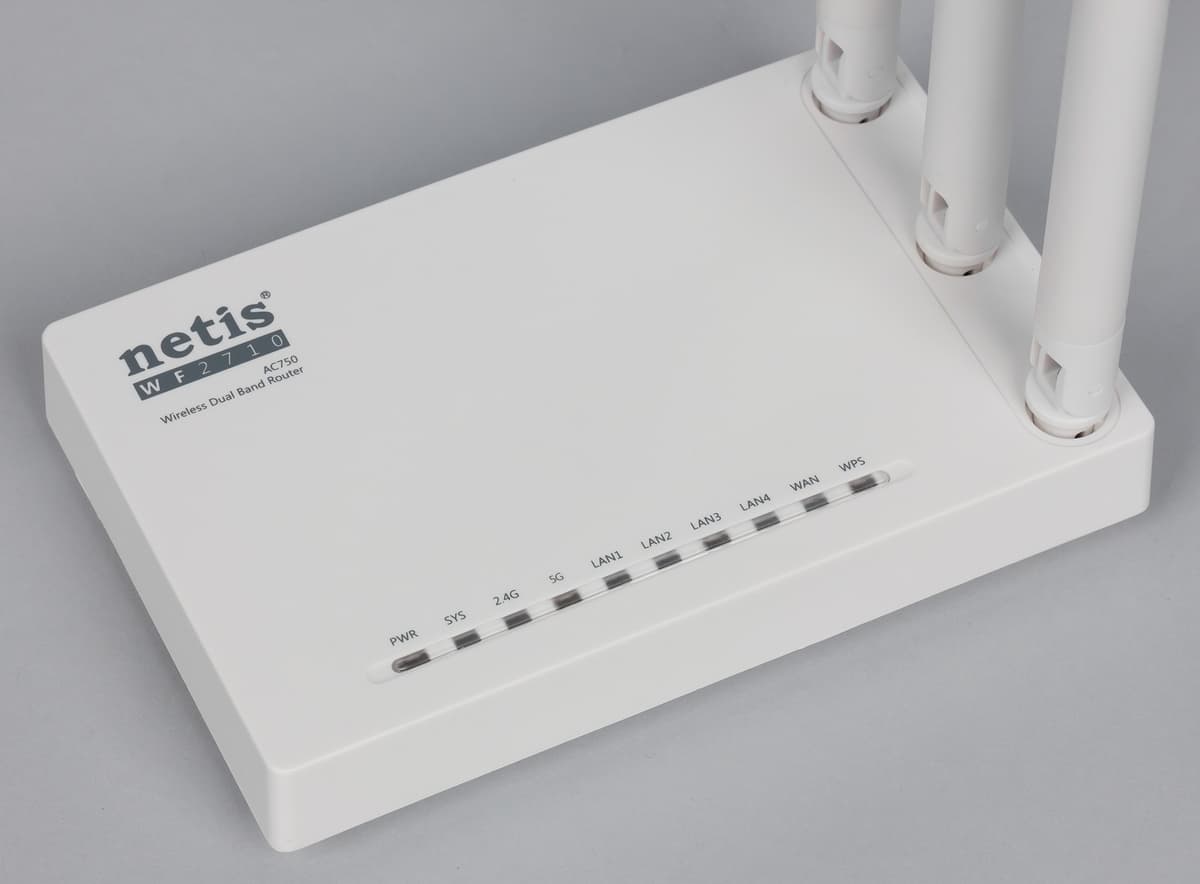

На верхней крышке мы также видим блок из десяти одноцветных светодиодных индикаторов, мигающих по время активности интерфейсов, неяркий логотип компании и название модели.

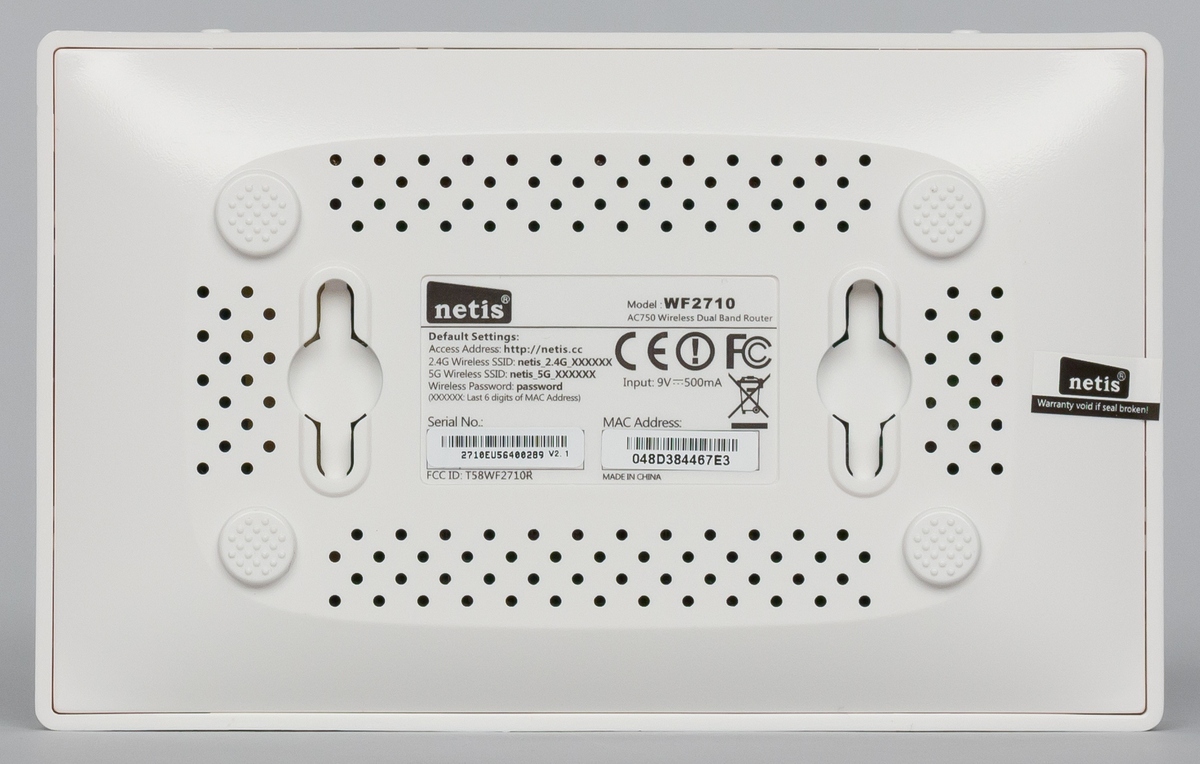

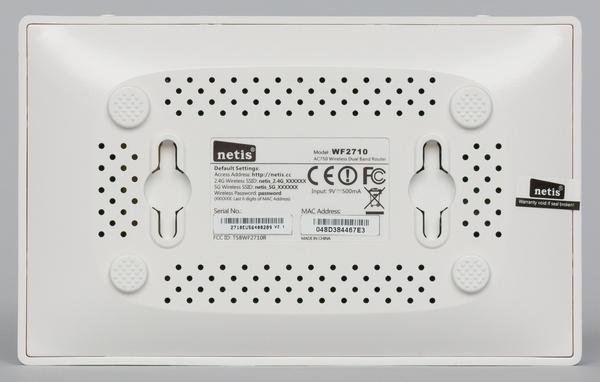

На дне есть отверстия пассивной системы вентиляции корпуса, четыре пластиковые ножки и элементы специальной формы для крепления роутера на стену.

Несколько странно, что решили сэкономить на резиновых ножках, поскольку для такого компактного и легкого устройства при подключении нескольких кабелей могут быть проблемы с устойчивостью при установке на столе. Впрочем, предполагается, что все больше клиентов сегодня работают с беспроводным соединением.

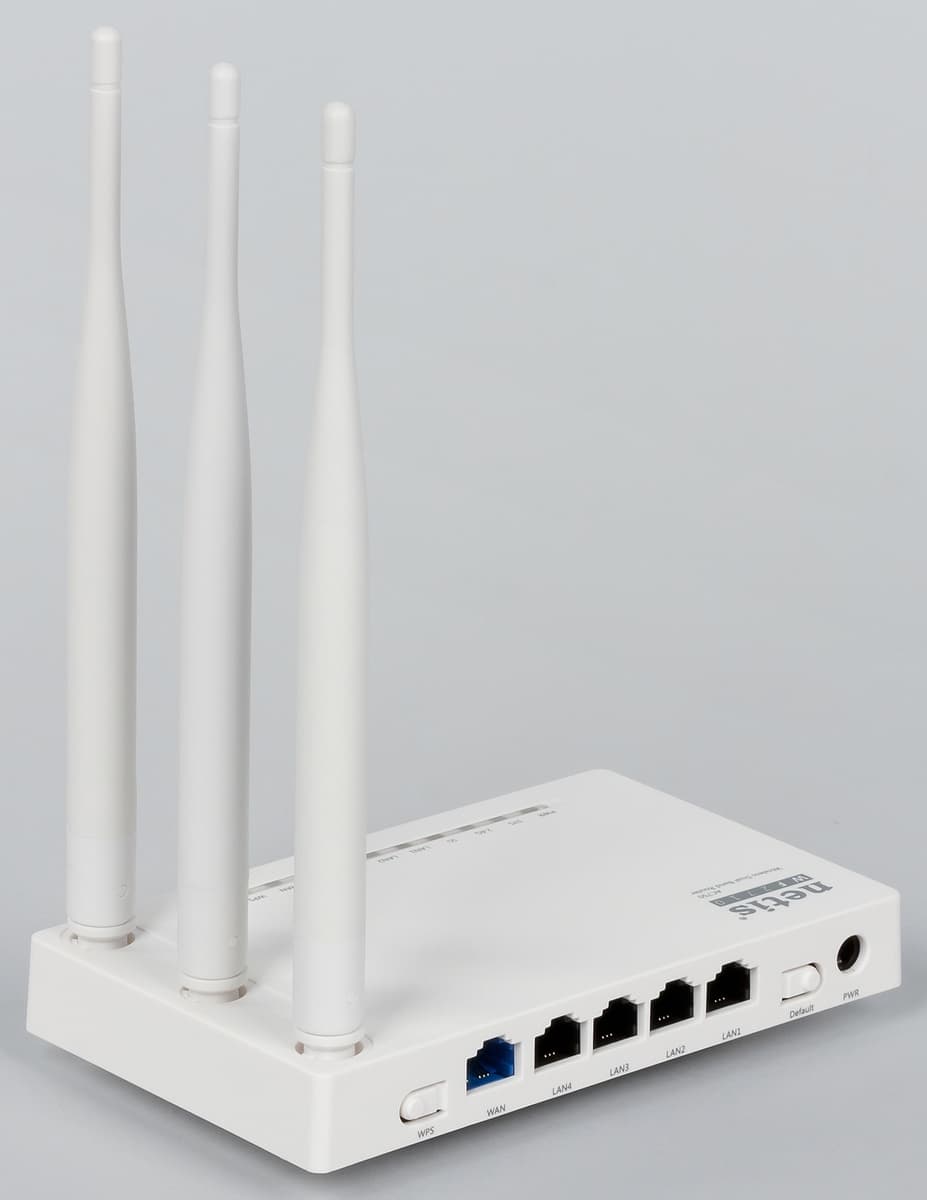

На задней панели роутера находятся стандартные пять проводных сетевых портов без индикаторов, вход блока питания и две кнопки — WPS и сброса настроек. Заметим, что выключатель питания отсутствует.

В целом дизайн роутера понравился своей лаконичностью и простотой. Установка антенн на верхней крышке выглядит необычно, но позволяет обеспечить более удобный выбор их расположения, а также упрощает доступ к задней панели.

Аппаратная конфигурация

Рассматриваемая модель роутера использует платформу Realtek. Основной процессор — Realtek RTL8881AQ — включает в себя также сетевой коммутатор на пять портов 100 Мбит/с и радиоблок на 5 ГГц. Последний использует одну антенну и способен работать по стандартам 802.11a/n/ac с максимальной скоростью подключения 433 Мбит/с. Отметим, что в этом радиоканале также можно заметить на печатной плате чип SKY85703. Для реализации второй точки доступа 802.11b/g/n с максимальной скоростью подключения 300 Мбит/с установлена микросхема Realtek RTL8192ER с интерфейсом PCIe. Объем оперативной памяти роутера составляет 64 МБ, что достаточно много, учитывая отсутствие портов USB. Прошивка хранится в чипе флэш-памяти на 8 МБ.

Микросхемы не имеют радиаторов и экранов. Во время проведения тестирования чрезмерного нагрева не наблюдалось. Штатная решетка вентиляции на дне справлялась со своей задачей. Из трех антенн центральная подключается через микроразъем и отвечает за диапазон 5 ГГц, а кабели двух крайних, работающих с 2,4 ГГц, припаяны к печатной плате. Явного места для консольного разъема мы не заметили. Заметим, что в прошивке есть доступ к консоли через telnet, но из-за отсутствия портов USB смысла в нем немного.

Тестирование роутера проводилось с прошивкой версии V1.2.30971.

Настройка и возможности

Настройка роутера осуществляется через традиционный веб-интерфейс, имеющий переводы на несколько языков, включая русский. Встроенной справочной системы в данной модели нет.

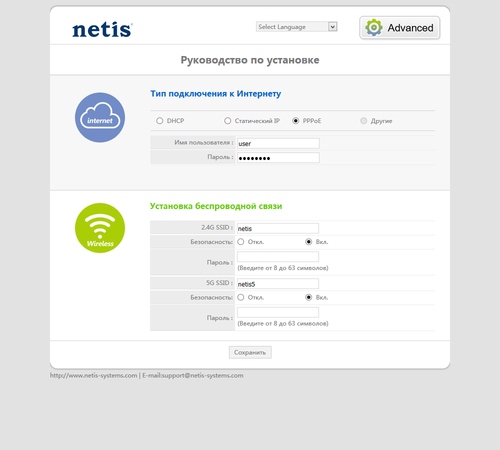

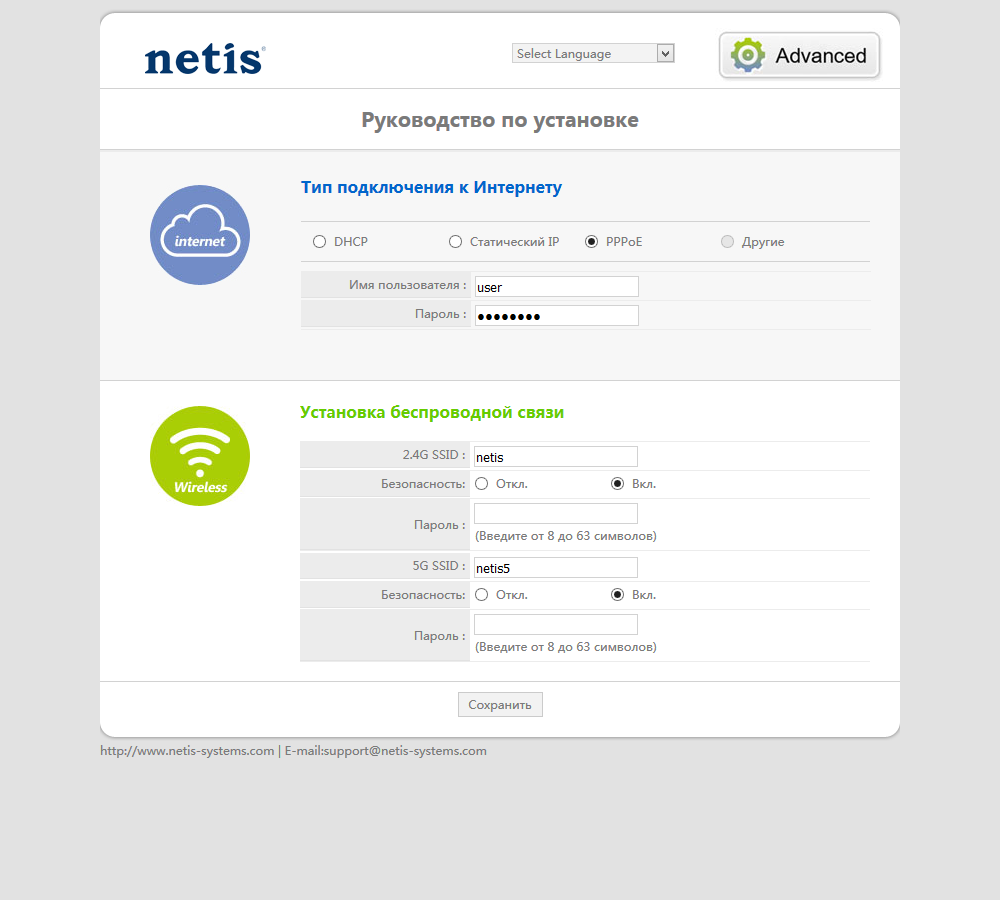

Предусмотрены упрощенный и полный варианты интерфейса. В первом случае, все умещается на одной странице — параметры подключения к интернету (кроме PPTP/L2TP), имена и пароли беспроводных сетей.

Этого будет вполне достаточно для многих пользователей данной модели. Отметим, что по умолчанию, беспроводной пароль очень простой (он указан на корпусе роутера), так что его изменить нужно обязательно. Сам интерфейс не защищен паролем, так что стоит все-таки зайти в расширенные настройки и установить его.

В полной версии мы видим знакомое дерево меню из десяти пунктов в левой части страницы. На первой странице приводится информация о текущем состоянии устройства, включая MAC- и IP-адреса интерфейсов, а также имена и номера каналов беспроводных точек доступа.

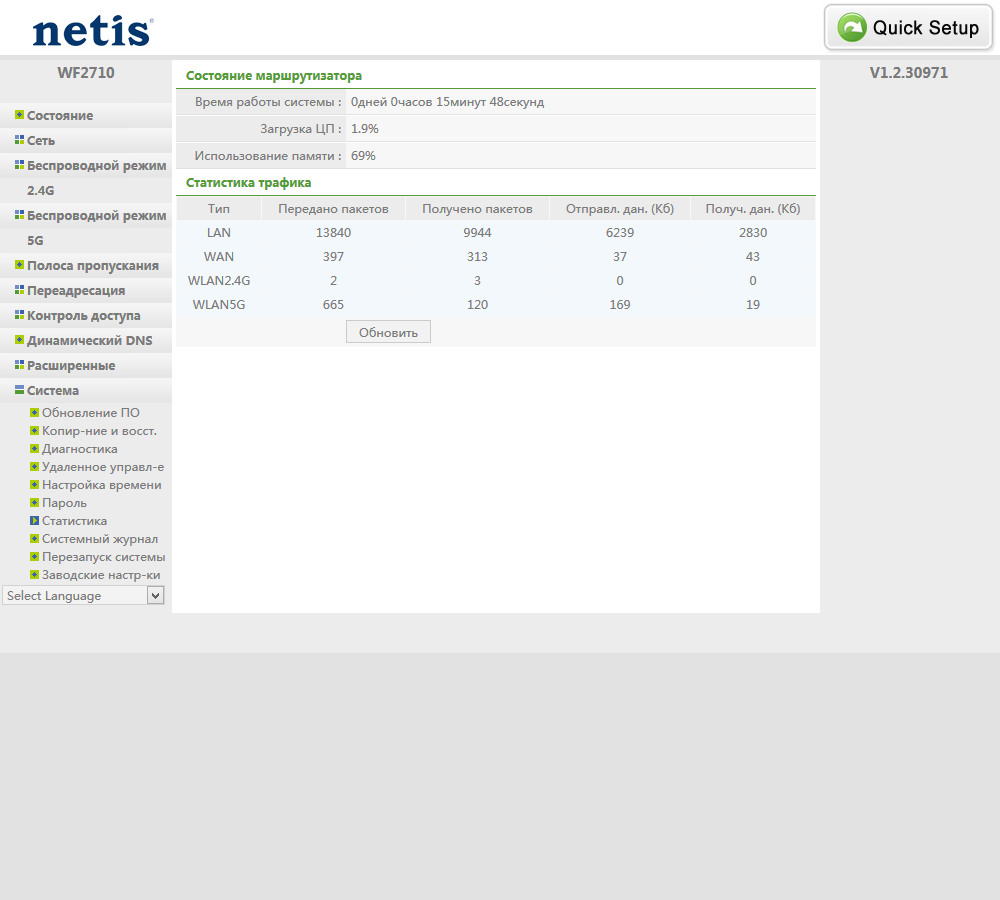

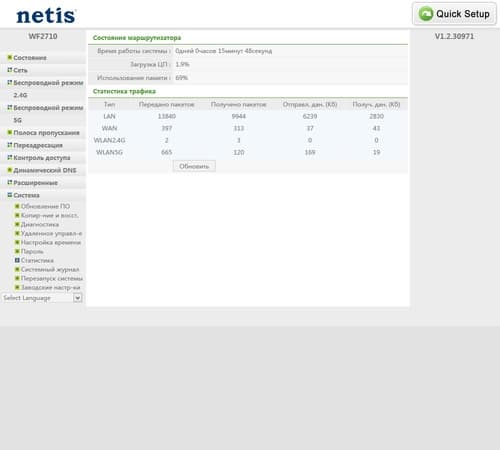

На других страницах можно уточнить время работы устройства, загрузку процессора и оперативной памяти, статистику приема и передачи данных по интерфейсам, таблицу ARP, выданных по DHCP адресов, а также беспроводных клиентов (к сожалению, без указания уровня сигнала и скорости подключения).

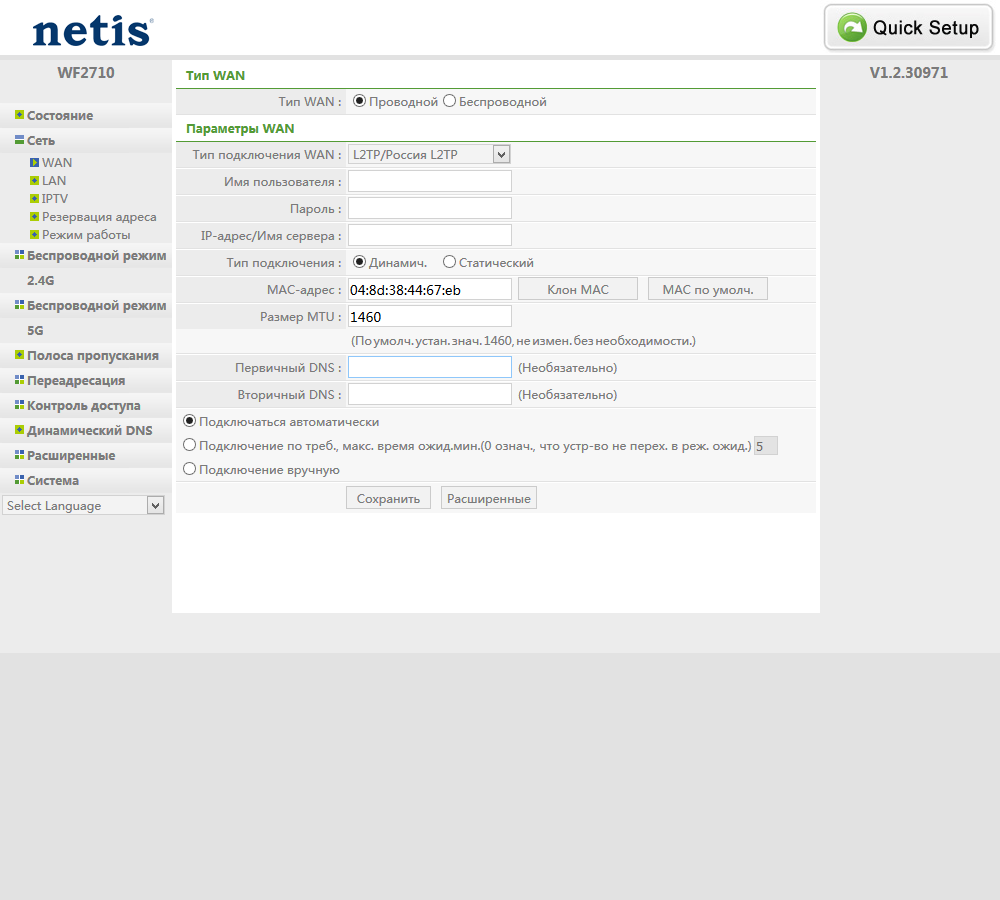

Для подключения к интернету по кабелю реализованы режимы IPoE, PPPoE, PPTP и L2TP. При работе через сервер доступа поддерживается и вторичное подключение для обмена данными с локальной сетью провайдера. Есть возможность изменения MAC-адреса порта WAN, выбор скорости его работы, установка размера MTU, клиент динамического DNS с парой сервисов, добавление пользовательских записей в таблицу маршрутизации, обработка трафика VPN с клиентов локальной сети.

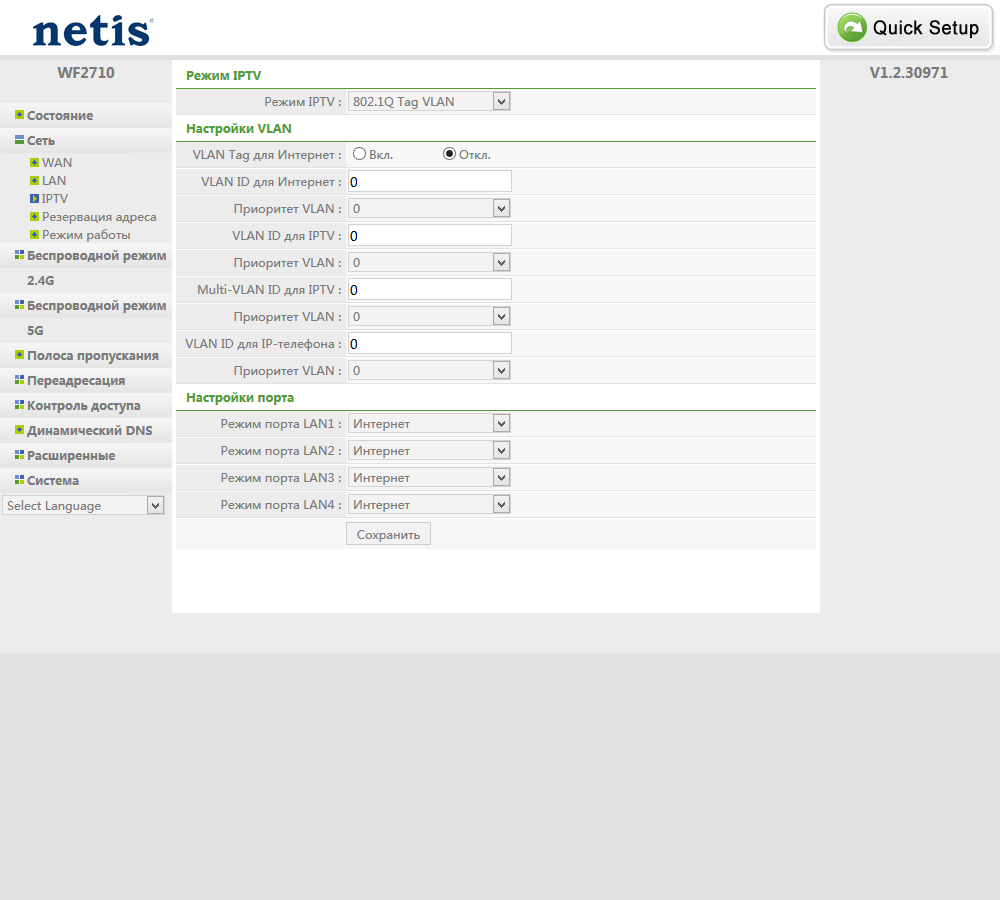

Роутер поддерживает несколько технологий для IPTV. В частности в нем можно включить протокол IGMP, выбрать физический порт (или два) для подключения операторских приставок в режиме моста и настроить обработку трафика в мультисервисных сетях с применением тегов 802.1Q/VLAN с распределением его по физическим портам.

Также есть возможность подключения к интернету по беспроводному подключению. В этом режиме поддерживаются оба диапазона, а также поднятие PPPoE поверх этого соединения.

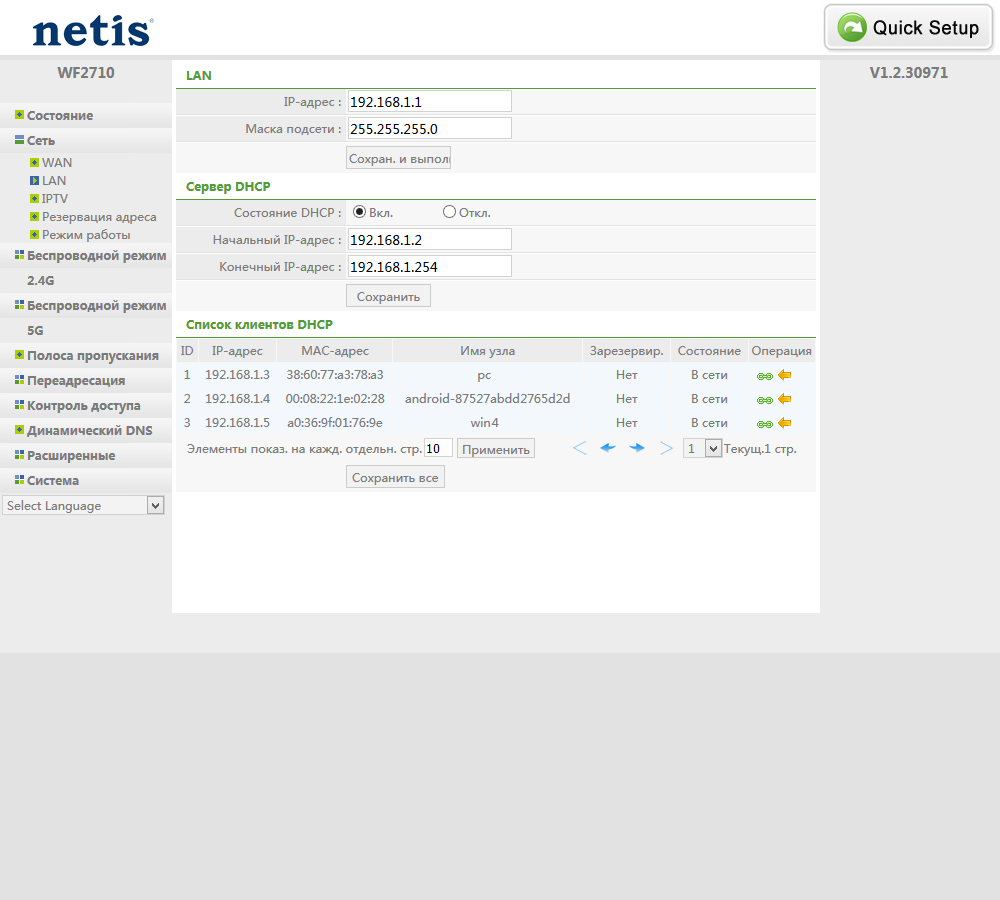

Настройки локального сегмента сети также привычны — выбор адреса интерфейса роутера, диапазона адресов для сервера DHCP, резервирование IP-адресов клиентов.

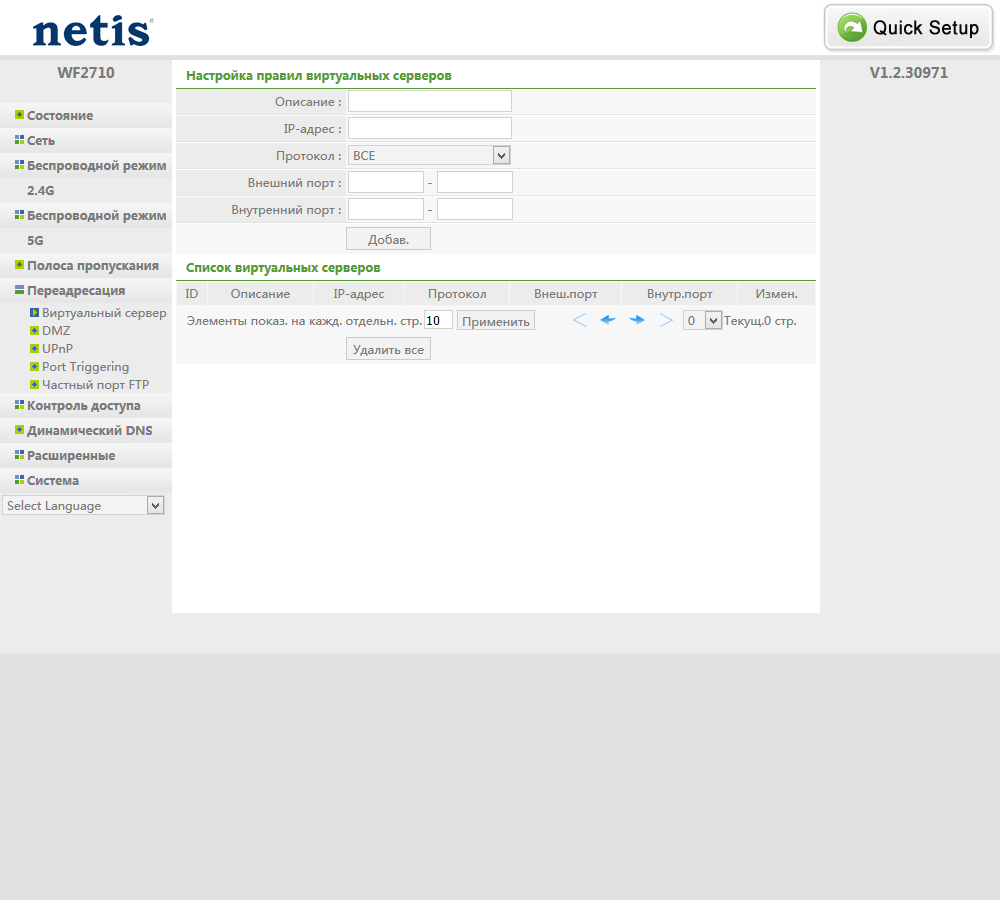

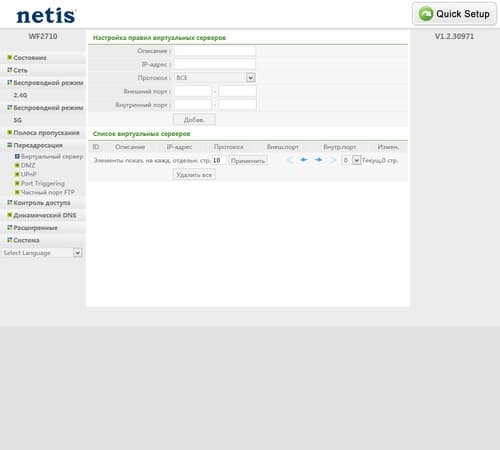

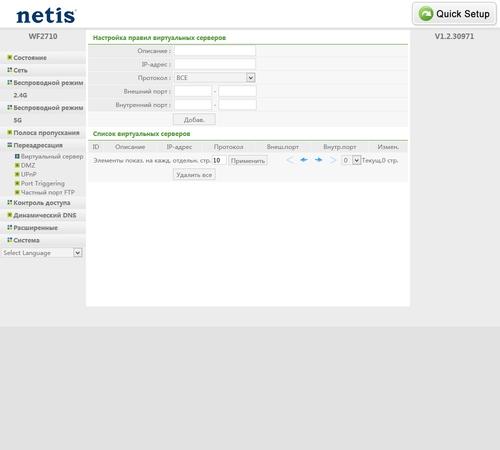

Для обеспечения удаленного доступа к сервисам на клиентах используются технологии DMZ, UPnP и пользовательские правила трансляции портов. Причем в правилах можно использовать и диапазоны номеров портов, а также установить отличающиеся внешние и внутренние номера.

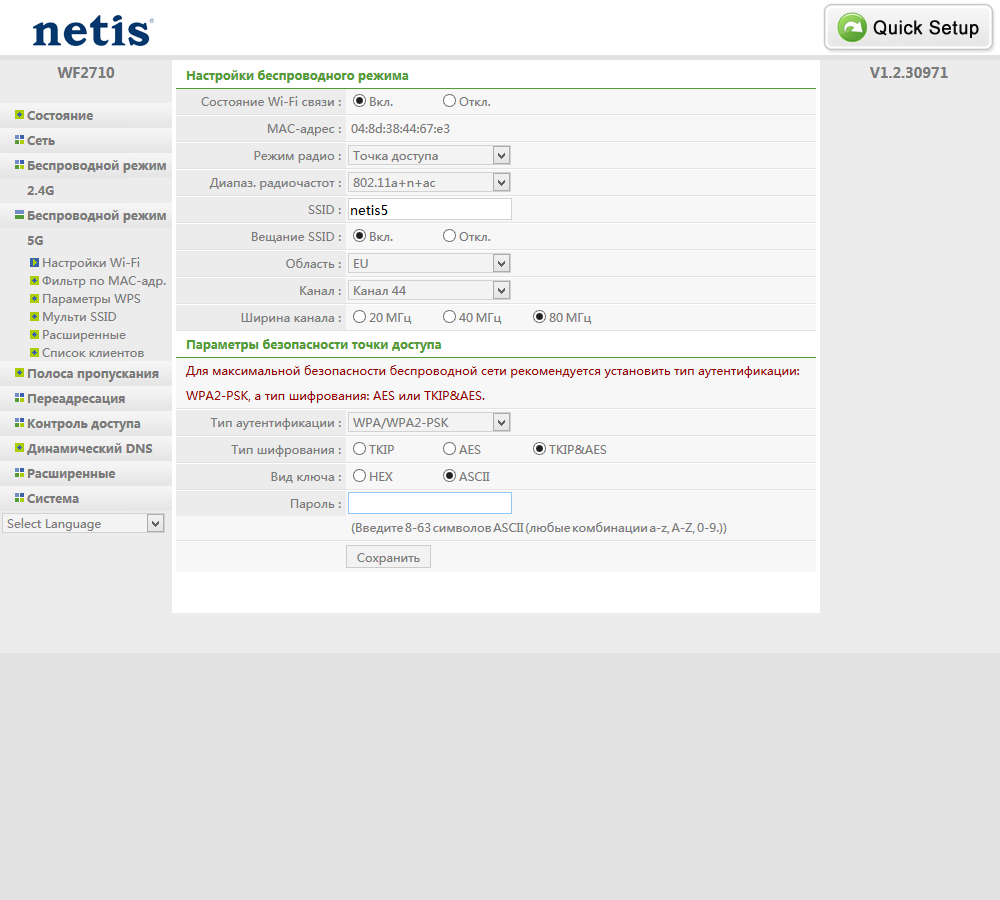

Для настройки беспроводных точек доступа есть две группы страниц с похожим содержанием. Основные параметры стандартны: имя сети, стандарты, номер и ширина канала, защита (включая WPA и WPA2 с контрольной фразой). В диапазоне 5 ГГц устройство поддерживает только каналы 36—48.

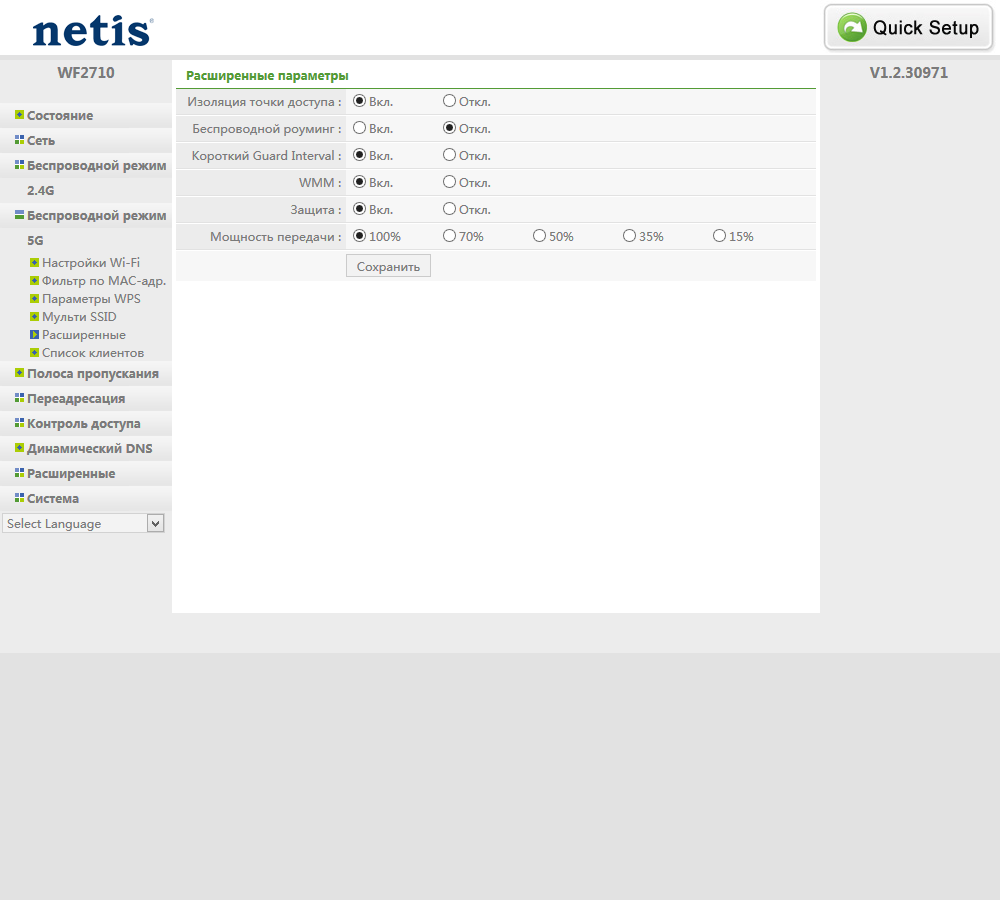

Дополнительно есть поддержка фильтров MAC-адресов клиентов (черный или белый), технологии WPS для быстрого подключения к защищенной сети, выбор мощности передатчиков (пять фиксированных значений) и других служебных опций. При необходимости можно выключить одну или обе точки доступа.

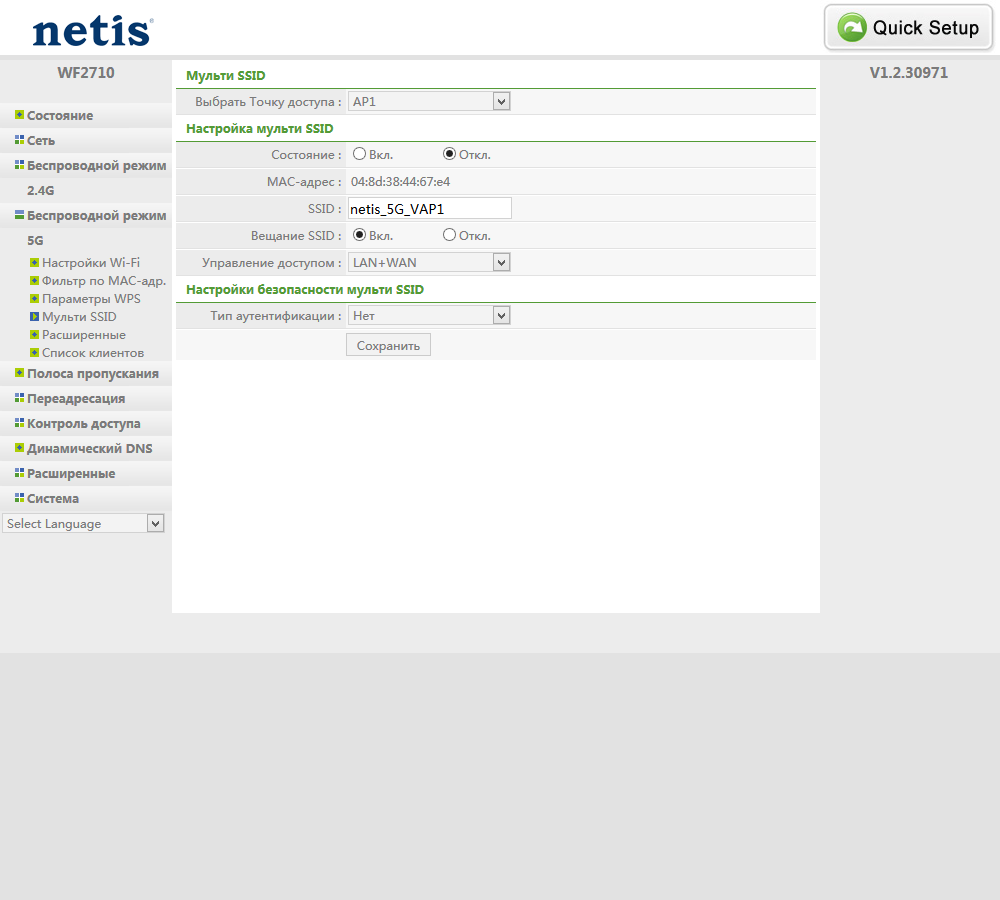

Устройство поддерживает создание дополнительных беспроводных сетей — по три на каждый диапазон. Для них можно выбрать имена, защиту и режим доступа — только к интернету или к интернету и локальной сети.

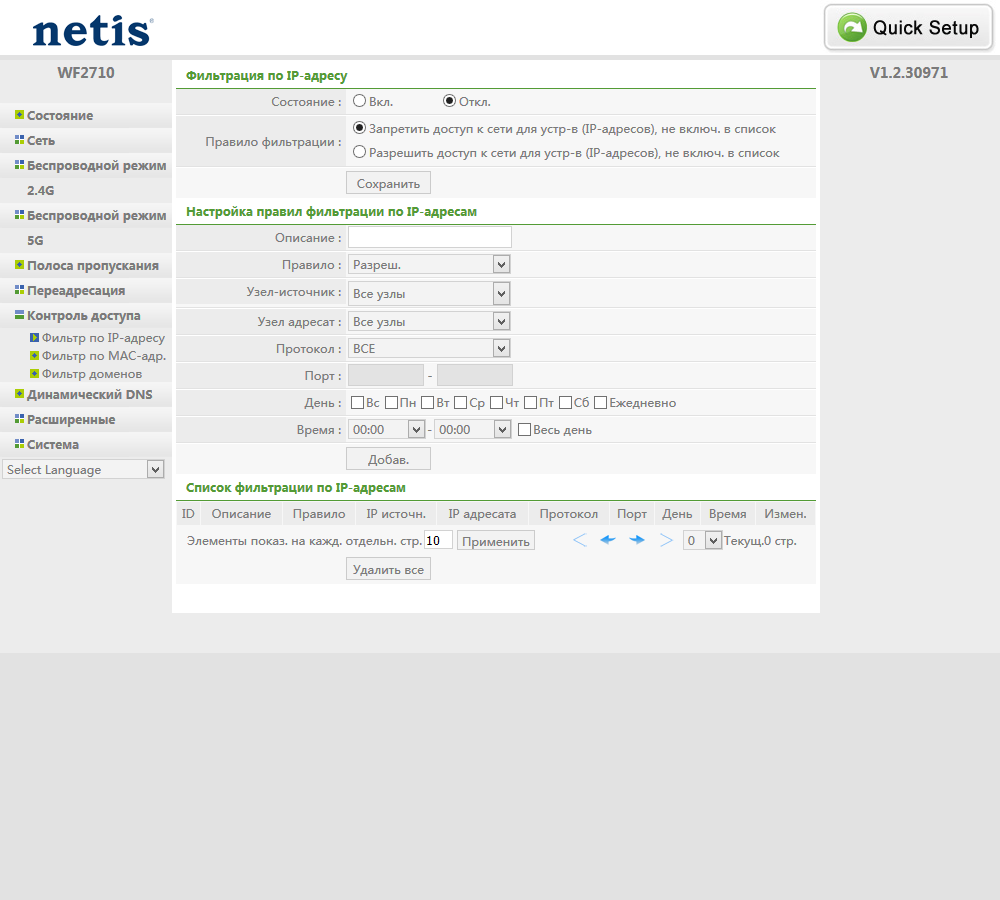

Раздел «Контроль доступа» состоит из трех страниц, на которых можно указать правила фильтрации трафика по разным критериям. На первой представлен стандартный фильтр для IP-соединений с полями источника, получателя, протокола и порта. Вторая позволяет блокировать работу клиентов с интернетом по их MAC-адресам. Третья является фильтром доменных адресов. Все варианты поддерживают выбор режима запрета или разрешения не входящих в список соединений, а также индивидуальное расписание для каждого правила.

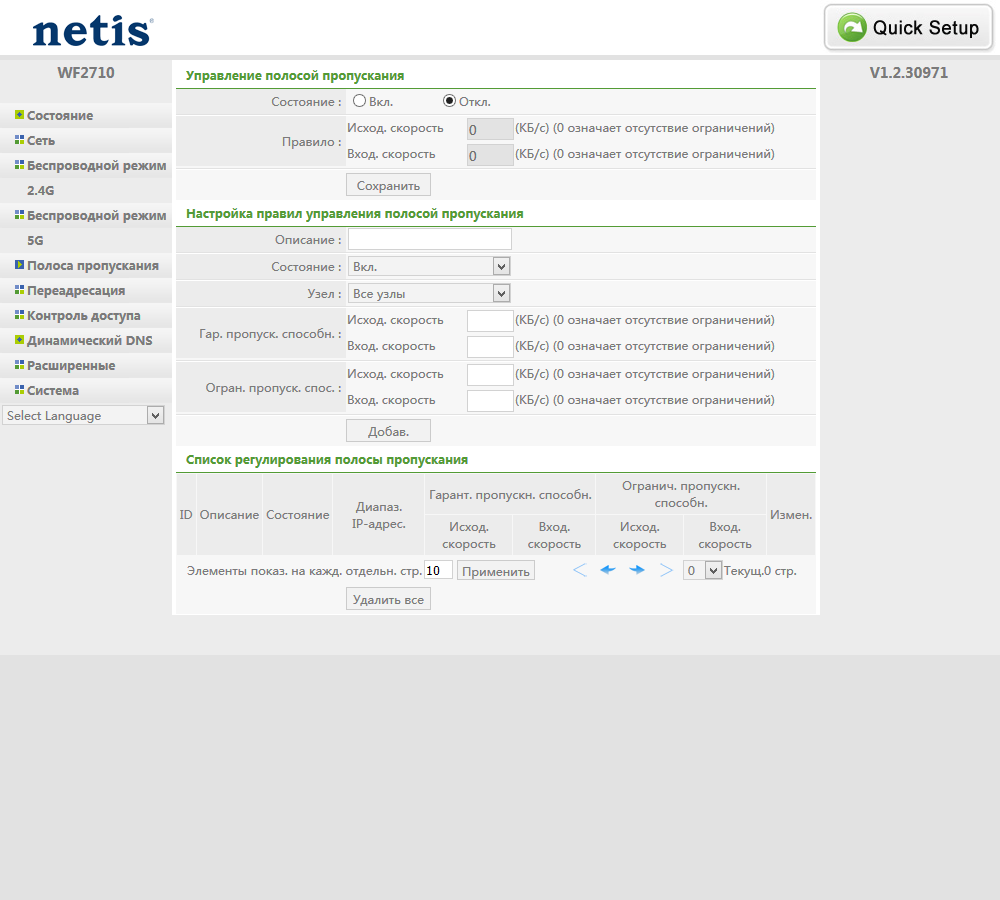

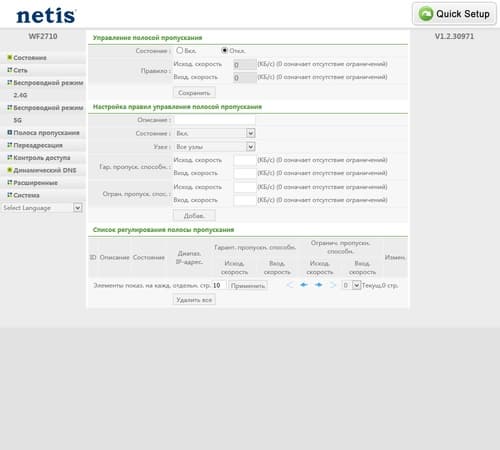

В роутере реализована система контроля полосы пропускания. После указания характеристик интернет-канала вы можете составить правила для отдельных адресов, диапазонов или подсетей, в каждом из которых записываются минимальные и максимальные значения для скоростей приема и передачи.

Проверка показала, что работа сервиса не оказывает существенного влияния на производительность маршрутизации. Однако ограничения на скорость передачи могут некорректно работать в VPN-режимах подключения к интернету.

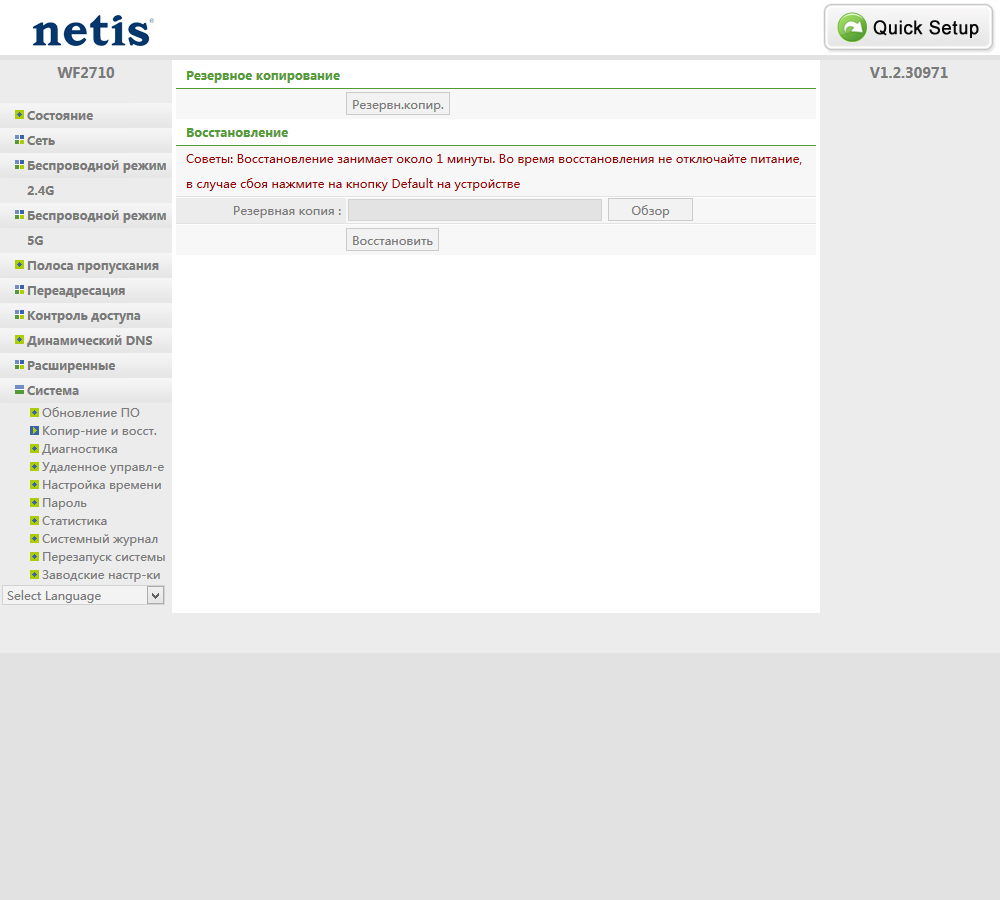

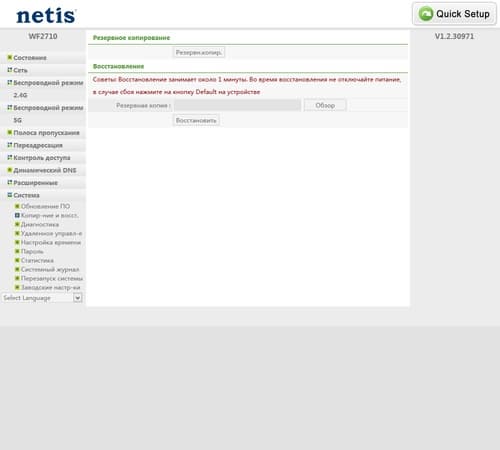

В группе системных настроек есть знакомые страницы по обновлению прошивки из файла, управлению конфигурацией, установке пароля на доступ к устройству (имя пользователя тоже можно изменить), настройка встроенных часов, перезагрузка роутера.

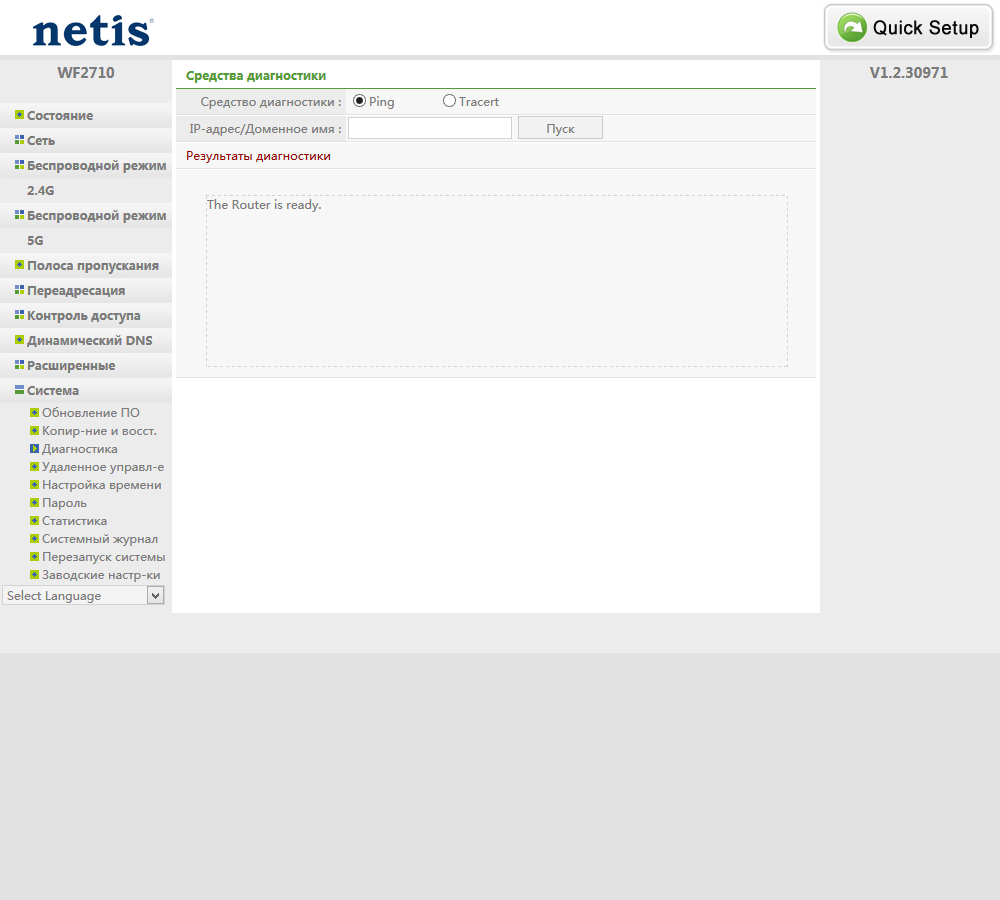

Также присутствуют опции включения удаленного доступа к веб-интерфейсу (с возможностью выбора номера порта), диагностические утилиты ping и tracert. Журнал системных событий сохраняется только в роутере. Он достаточно подробный, хотя иногда и проскакивают опечатки.

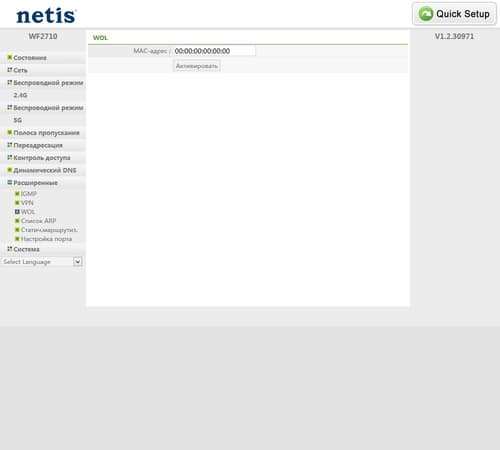

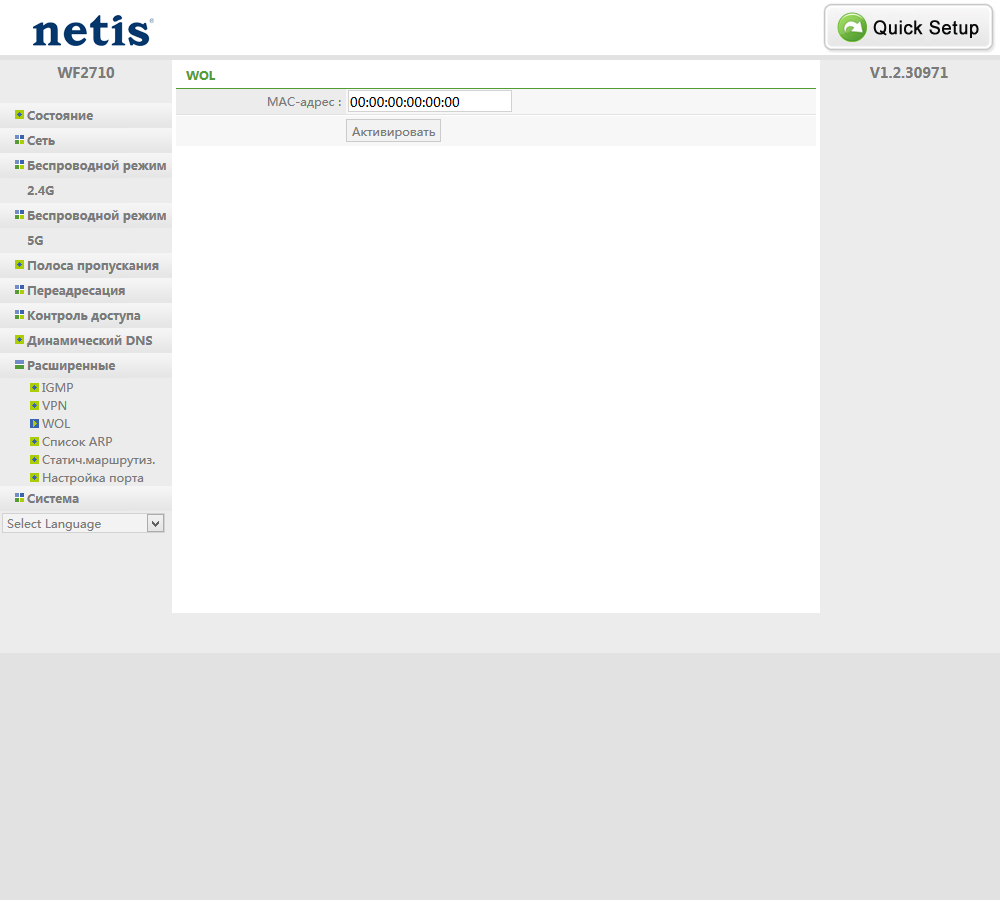

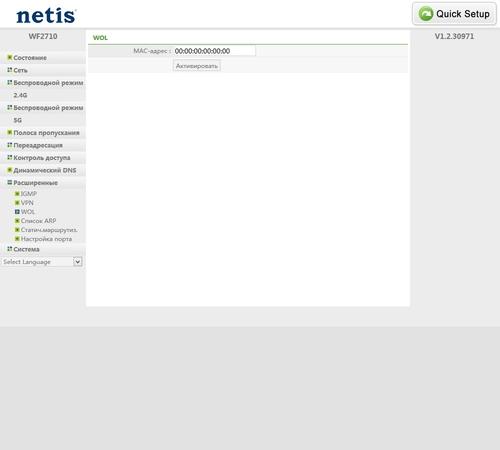

Из дополнительных функций отметим встроенный клиент WOL, который позволяет «разбудить» устройство в локальной сети. Списка клиентов здесь нет, так что MAC-адреса придется запоминать.

В целом возможности прошивки вполне стандартны для данного класса моделей. Порадовал качественный перевод и стабильная работа устройства. К отзывчивости интерфейса не было замечаний даже при наличии высокой нагрузки.

Производительность

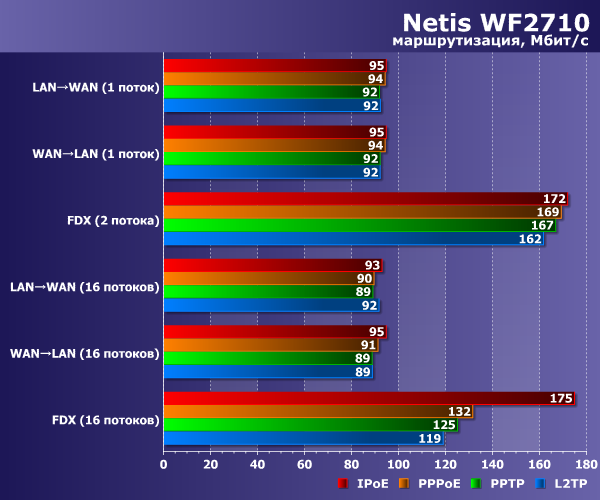

Тестирование максимальной скорости маршрутизации проводилось на специальном стенде в режимах IPoE, PPPoE, PPTP и L2TP. Набор сценариев стандартный — в один поток в каждую сторону, в полном дуплексе по одному потоку, а также в шестнадцать потоков в тех же трех режимах.

Производительность Netis WF2710

Современная элементная база позволяет обеспечить практически любые скорости в пределах проводных портов 100 Мбит/с. Тестирование Netis WF2710 показало, что этот роутер способен обрабатывать трафик на скоростях 90 Мбит/с и выше независимо от типа подключения.

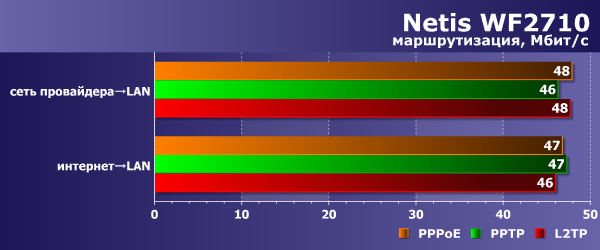

Также нет замечаний и к реализации востребованной у нас функции Dual Access.

Производительность Netis WF2710

Основное тестирование беспроводных модулей мы проводили с использованием адаптеров Asus PCE-AC68, TP-Link TL-WDN4800, Intel Dual Band Wireless-AC 7260 и Azurewave AW-CB161H. Все они двухдиапазонные, но основаны на разных чипсетах и обеспечивают разные скорости подключения — от 150 до 600 Мбит/с в диапазоне 2,4 ГГц и до 1300 Мбит/с в диапазоне 5 ГГц. В данном случае, максимальные значения будут ограничиваться роутером на уровне 300 Мбит/с и 433 Мбит/с в диапазонах 2,4 ГГц и 5 ГГц соответственно. Отметим, что модель TP-Link TL-WDN4800 относится к классу 802.11n, тогда как все остальные поддерживают и 802.11ac. Так что этот адаптер на 5 ГГц будет подключаться на скорости 150 Мбит/с. В этом тесте клиент располагался на расстоянии четырех метров прямой видимости от роутера.

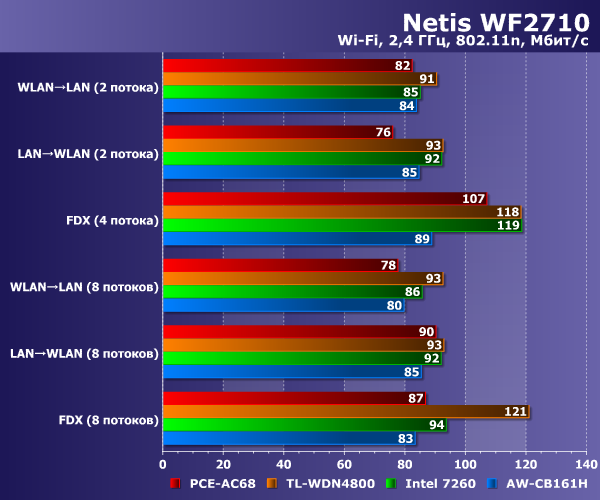

Производительность Netis WF2710

В диапазоне 2,4 ГГц показанные устройствами результаты близки, кроме младшей модели AW-CB161H. Пользователь может рассчитывать на скорости порядка 80-90 Мбит/с. С учетом использования в роутере проводных портов 100 Мбит/с, вероятно, именно они ограничивают производительность данного сценария.

Производительность Netis WF2710

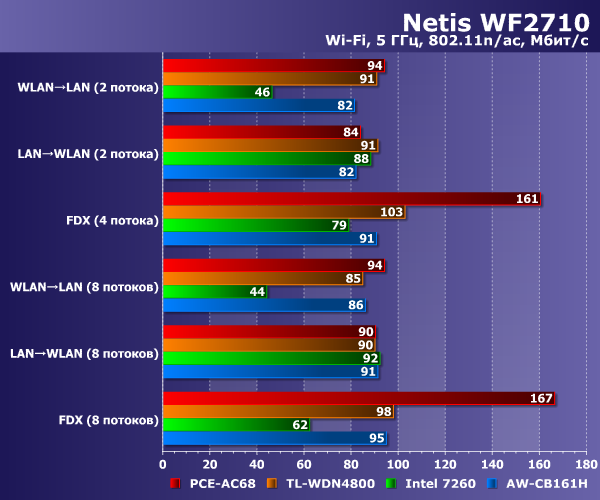

В целом, показанные в диапазоне 5 ГГц результаты мало отличаются от первого графика. Единственное, что не очень хорошо — существенно меньшая скорость передачи от клиента с адаптером Intel.

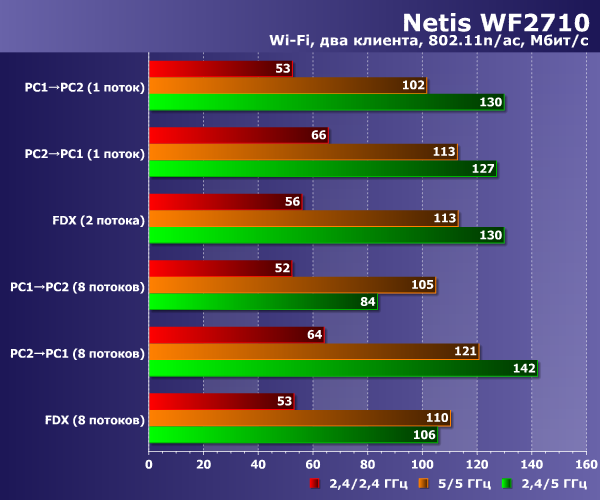

Третий тест мы провели с двумя клиентами, оборудованными адаптерами Asus. В этот раз обмен информации происходил напрямую между ними в трех сценариях — когда оба подключены к точке доступа 2,4 ГГц, оба к точке доступа 5 ГГц и к разным точкам доступа роутера.

Производительность Netis WF2710

Как мы видим, во втором и третьем случаях можно получить скорости, превышающие 100 Мбит/с. Впрочем, разница относительно невелика, а представить себе сценарий, когда требуется именно такой вариант достаточно сложно. Единственное, что приходит на ум, — трансляция видео со смартфона на телевизор или медиаплеер.

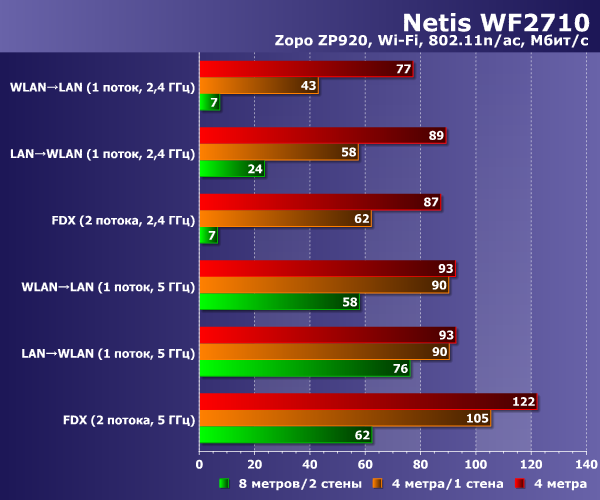

Последний тест для проверки беспроводных точек доступа — оценка качества покрытия. Для него использовался смартфон Zopo ZP920 на платформе Mediatek, оборудованный контроллером с поддержкой протокола 802.11ac. Проверялись сценарии отправки, приема и одновременного отправки и приема данных в один поток. Устройство размещалось в трех точках — на расстоянии четырех метров прямой видимости от роутера, четырех метров через одну стену и восьми метров через две стены. Тест в последней точке в диапазоне 2,4 ГГц в данном случае показывал очень нестабильные результаты из-за наличия большого числа соседних сетей, так что не стоит относиться к ним серьезно.

Производительность Netis WF2710

В диапазоне 5 ГГц результаты, на наш взгляд, отличные. Показанные скорости подойдут не только для привычного просмотра страниц интернета, но и для более ресурсоемких сценариев, включая просмотр видео высокого разрешения. Работа в диапазоне 2,4 ГГц также вполне комфортна.

В целом, устройство показало сбалансированные результаты в тестах производительности. Роутер справится с обслуживанием доступа в интернет на скоростях до 100 Мбит/с включительно в любых поддерживаемых режимах подключения. Наличие беспроводной точки доступа в диапазоне 5 ГГц с протоколом 802.11ac поможет обеспечить высокую скорость для современных мобильных устройств.

Выводы

Роутер Netis WF2710 является представителем нового поколения бюджетных двухдиапазонных устройств. Работа на 5 ГГц в нем усилена поддержкой стандарта 802.11ac, что позволяет даже с одной антенной у смартфонов и планшетов получить скорость соединения 433 Мбит/с против 150 Мбит/с для аналогичных решений с 802.11n. Конечно, данная модель не способна полностью раскрыть потенциал быстрой беспроводной связи, поскольку имеет проводные порты только 100 Мбит/с. Однако, как показало тестирование, их она «отрабатывает» полностью — как на задачах маршрутизации, так и при обслуживании беспроводных клиентов. Устройство отличается простым и компактным корпусом, а также удобной прошивкой со стандартным для своего сегмента набором функций. Модель может быть интересна тем пользователям, которых с точки зрения производительности не устраивает работа с загруженным диапазоном 2,4 ГГц и которые имеют в своем арсенале совместимые с 5 ГГц устройства.
