Беспроводной маршрутизатор LevelOne WBR-6020


Современные модели маршрутизаторов для работы с Ethernet-подключениями все чаще имеют встроенную беспроводную точку доступа стандарта 802.11n. Это усовершенствование сегодня уже вполне полезно, даже если речь идет о подключении исключительно ноутбуков — в тарифных планах провайдеров, особенно в крупных городах, уже можно найти варианты по 30 Мбит/с и выше.

А с подобными скоростями становится важен и потенциал устройства по маршрутизации пакетов, более всего в случае большого числа подключений. Если вспомнить публикации по моделям роутеров для Ethernet четырехлетней давности, то мы увидим, как за прошедшее время увеличилась производительность — если ранее для прямого подключения мы наблюдали цифры порядка 60 Мбит/с, а для VPN-подключений и того меньше — всего около 20 Мбит/с.

Сегодня модели с 100 Мбит/с проводными портами часто позволяют реализовать полную скорость во всех режимах подключений. А гигабитные устройства насколько быстры, что мало кто в реальности может этим воспользоваться. Хотя иметь запас всегда неплохо.

В этой статье мы рассмотрим маршрутизатор LevelOne WBR-6020, выполненный по стандартной формуле 1×WAN+4×LAN+802.11n. При этом проводные порты — стомегабитные, а беспроводной модуль работает на скоростях до 300 Мбит/с.

Комплект поставки

Коробка с устройством оформлена в голубых и черных тонах. На ней есть фотография роутера, описание возможностей, технические характеристики и основные особенности. Весь текст — только на английском и немецком языках.

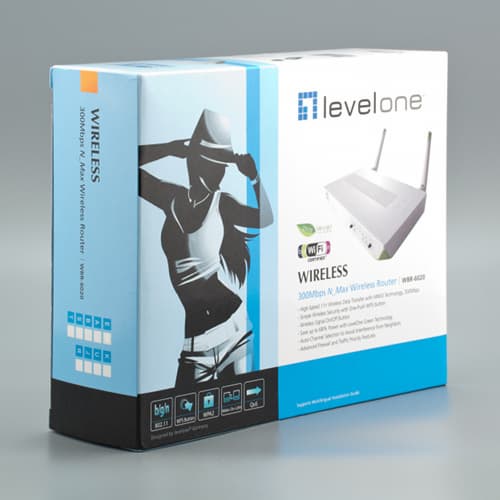

упаковка маршрутизатора LevelOne WBR-6020

В комплект поставки входит импульсный блок питания (5 В 2 А), две съемные антенны, патч-корд, краткое руководство по установке и компакт-диск с электронной версией руководства (достаточно подробной — более 70 страниц) и утилитой настройки Easy Setup.

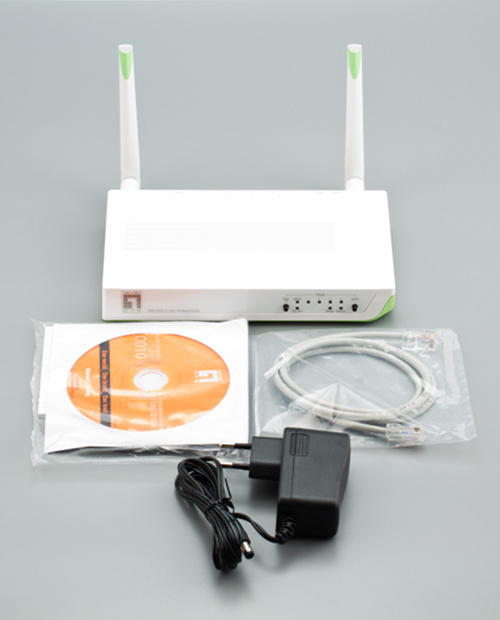

комплект поставки маршрутизатора LevelOne WBR-6020

Внешний вид

Корпус LevelOne WBR-6020 выполнен из белого глянцевого пластика, кроме нижней поверхности, для которой выбрали ярко-зеленый цвет. Таким способом производитель подчеркивает «экологичность» продукта. Устройство может быть установлено на столе или же закреплено на стене через предусмотренные элементы на нижней поверхности. Отметим, что на ней присутствует наклейка с адресами устройства и параметрами входа по умолчанию. Также есть краткое объяснение действия кнопок на передней панели.

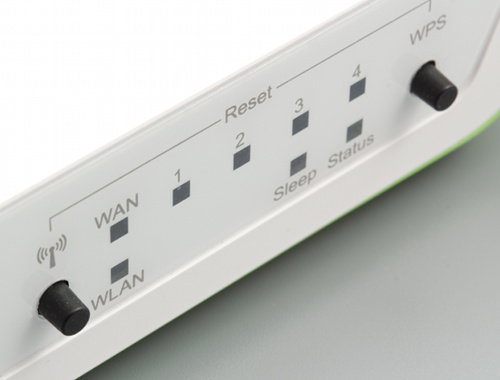

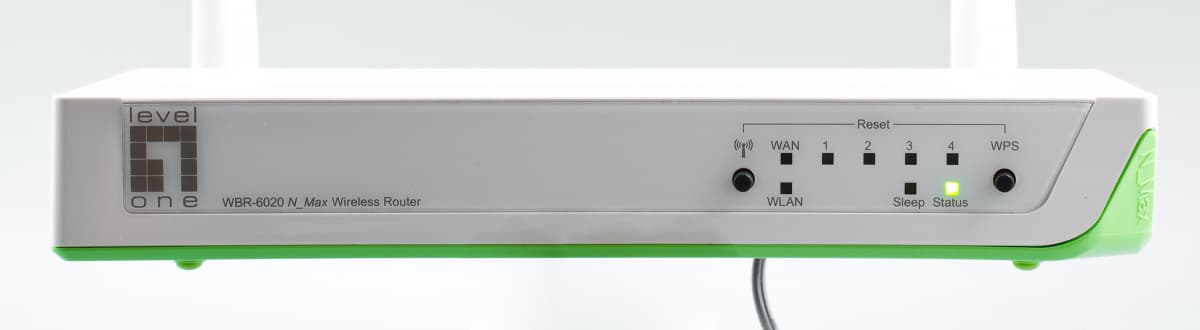

Блок индикаторов на ней выполнен несколько необычно — он занимает только треть площади, и с непривычки пользоваться им будет сложно. Светодиоды установлены очень близко, цвета у них одинаковые (кроме одного), подписи очень мелкие. В отличие от многих других устройств, в LevelOne WBR-6020 мигание индикатора «status» обозначает штатный режим работы, что необычно и может запутать.

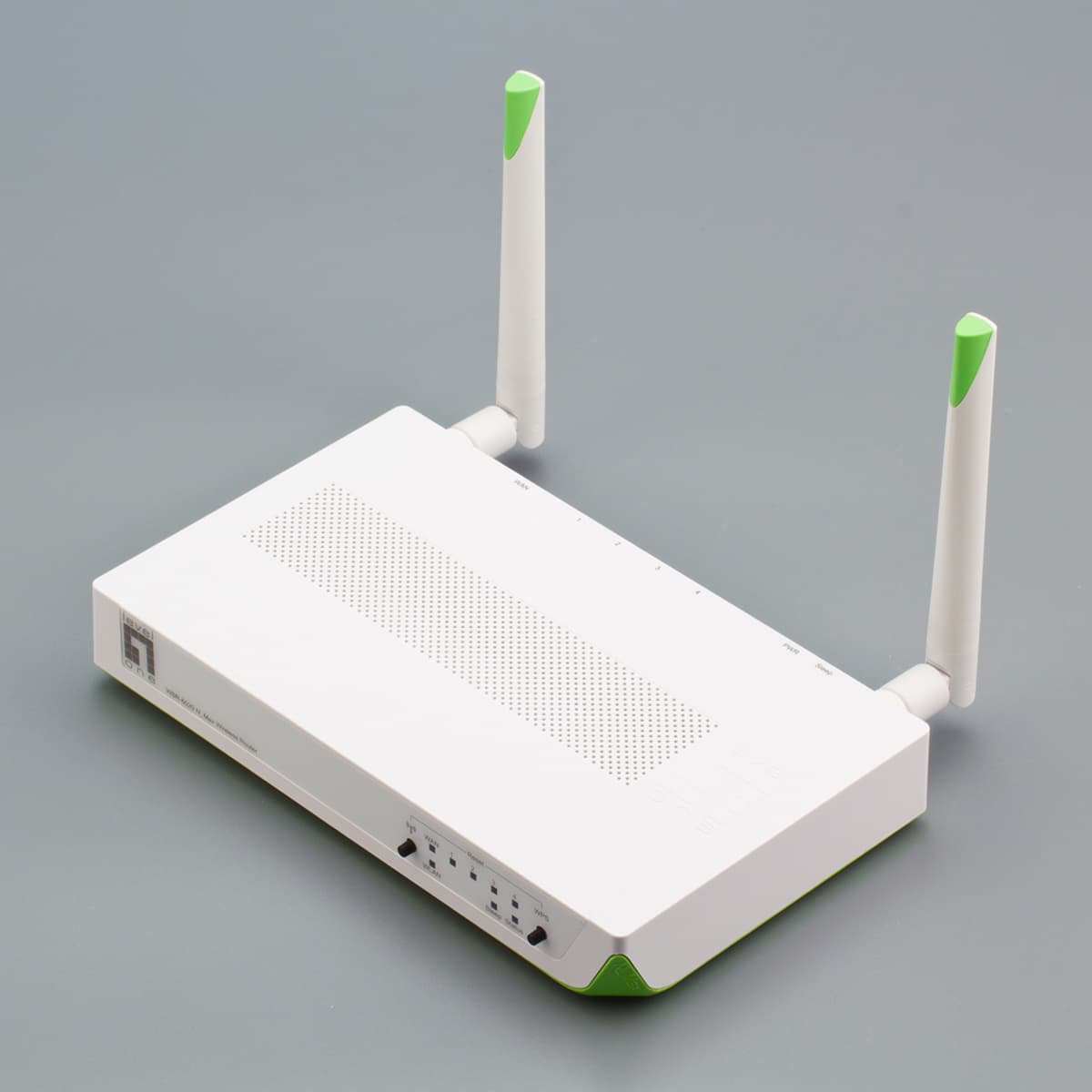

маршрутизатор LevelOne WBR-6020

Слева и справа от индикаторов находятся две маленькие кнопки, которые используются для подключения WPS-клиентов, отключения Wi-Fi и сброса устройства (в последнем случае нужно одновременно нажать обе кнопки). Безусловно, подобные возможности можно только приветствовать, однако все-таки хотелось бы более удобных органов управления.

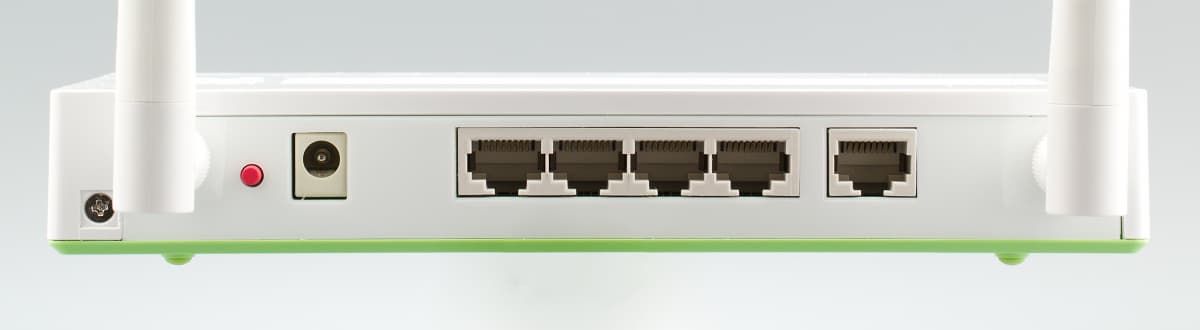

Сзади традиционно расположились проводные порты, разъемы для антенн, вход блока питания и кнопка «sleep». Она позволяет моментально перевести роутер в режим «сна». В нем он, конечно, перестает выполнять свои основные обязанности, но и потребление энергии будет снижено. Выход из этого состояния также возможен повторным нажатием кнопки. На полное «просыпание» устройству требуется около 10 секунд. Возможно, обычный выключатель питания был бы более эффективен. Хотя доступность интернета в этом случае появлялась бы только секунд через 30, да и управление в целом было бы не так универсально.

На нижней и верхней стороне корпуса есть мелкие решетки для пассивной вентиляции. Перегрева во время тестов мы не заметили.

Аппаратная конфигурация

Рассматриваемый роутер выполнен на базе платформы Realtek. Центральный процессор RTL8651C имеет встроенный коммутатор Fast Ethernet и установлен даже без радиатора. Объем оперативной памяти устройства составляет 32 МБ, для прошивки выделен флеш-чип на 4 МБ. Радиоблок использует связку RTL8190 и пары RTL8256. Работает он на частоте 2,4 ГГц, точный режим MIMO определить сложно, поскольку на печатной плате можно обнаружить третью антенну. Из спецификаций чипов одно можно узнать определенно — максимальная скорость работы составляет 300 Мбит/с.

На плате можно увидеть несколько неподписанных разъемов. Назначение их выяснить не удалось. Тестирование проводилось с прошивкой версии R0.20a7.

Настройка и возможности

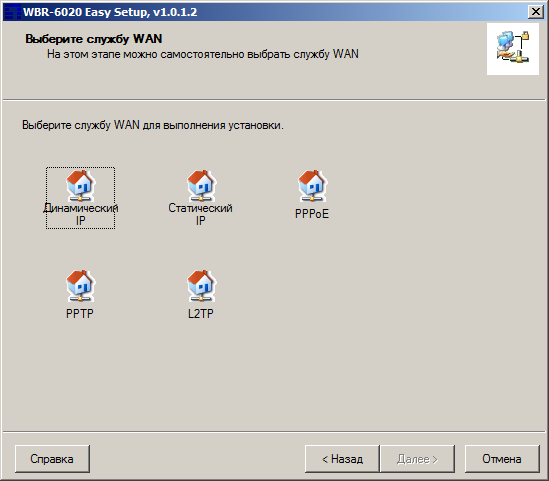

Комплектная утилита Easy Setup может использоваться для настройки интернет-подключения и беспроводной сети, а также диагностики. В первом случае она позволяет указать необходимый режим и параметры порта WAN (в том числе для вариантов PPPoE, PPTP и L2TP), имя беспроводной сети и настройки безопасности. Также через нее можно настроить расписание работы роутера. Это одна из функций, реализация которой позволяет говорить об экономичности устройства.

Для полного управления функциями WBR-6020 нужно использовать web-интерфейс. Русской версии у него, к сожалению, нет. Интересной особенностью является отображение на первой странице интерфейса текущей информации по подключениям и статистике. Она доступна даже без ввода пароля.

Традиционно предусмотрен помощник для первой настройки роутера. В нем пользователь указывает те же параметры, что и в утилите Easy Setup. Но более интересен, конечно же, расширенный режим.

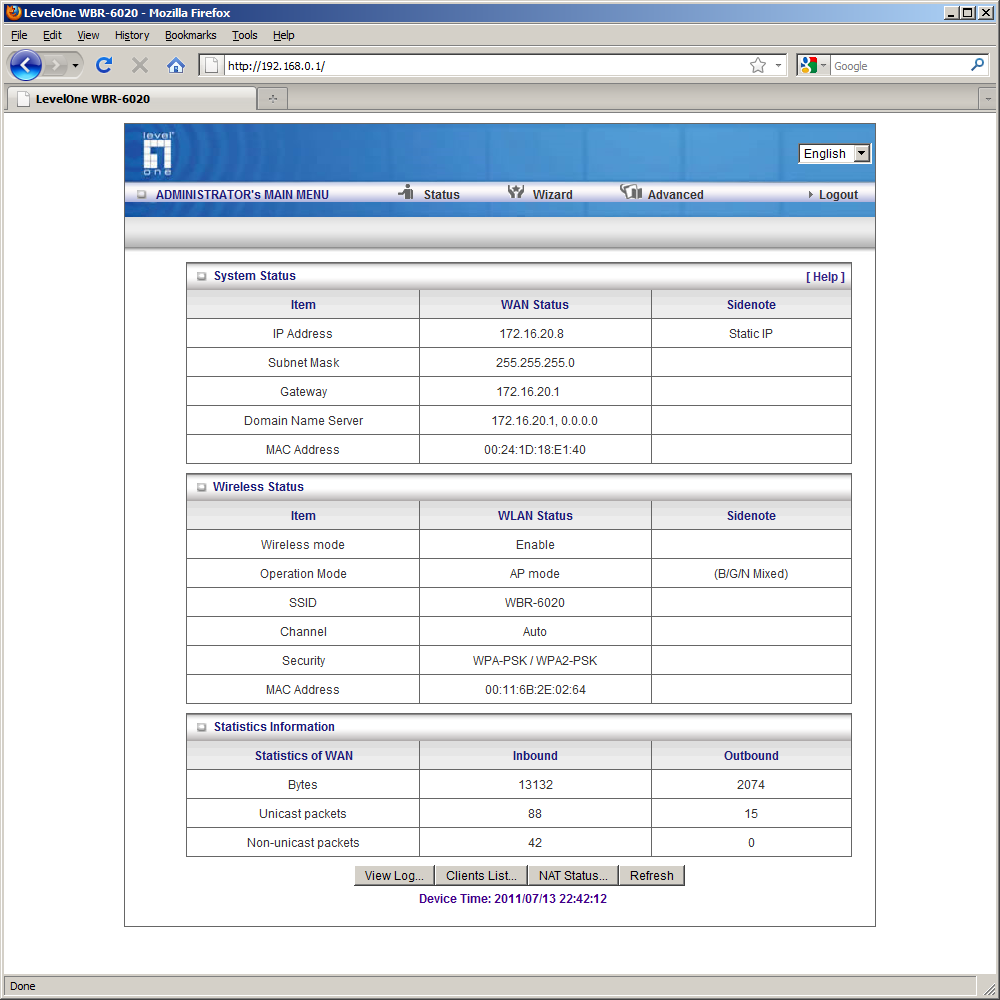

Страница статуса для администратора расширена кнопками для управления подключением к сети Интернет, открытия лога событий, списка клиентов и NAT-сессий. Остальные страницы собраны в пять групп.

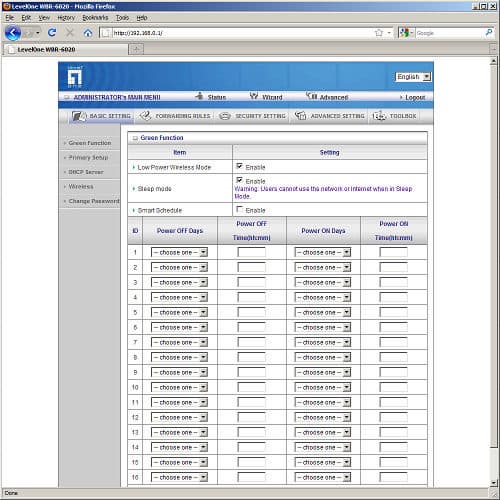

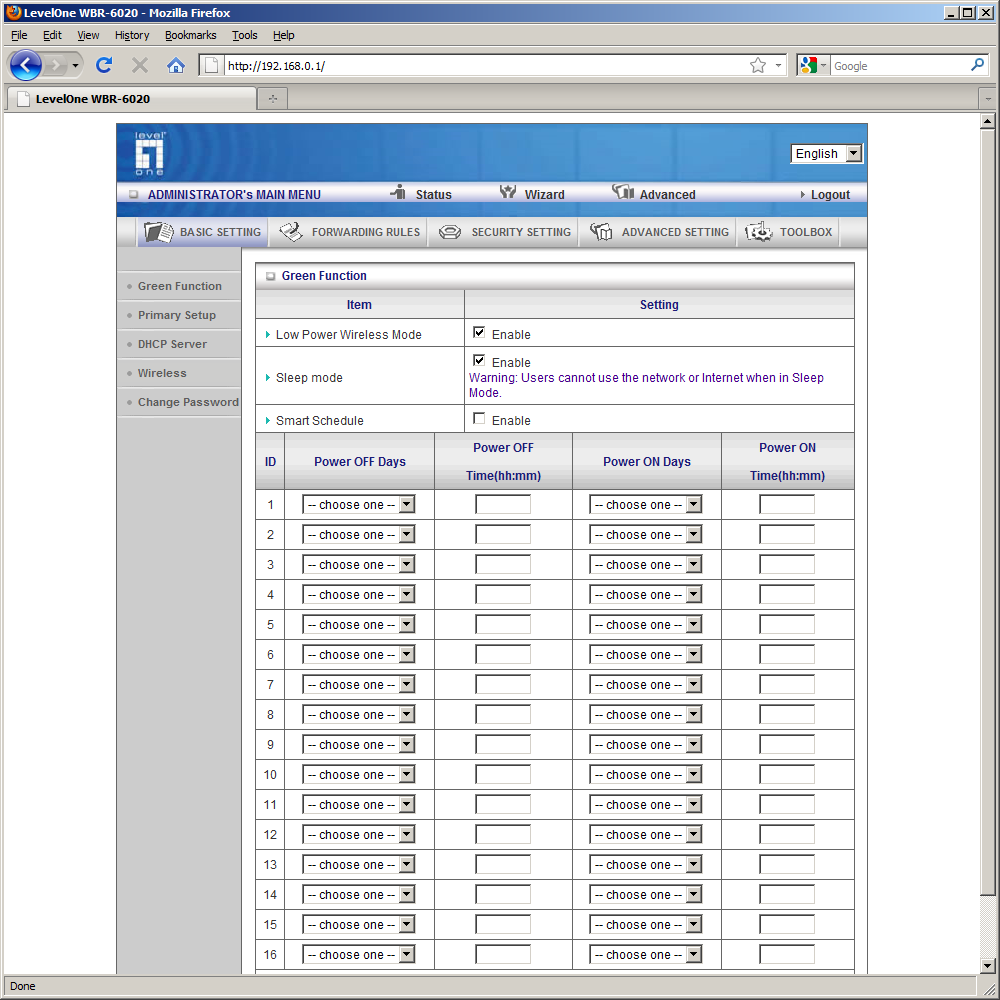

«Basic settings» отвечает за настройки «зеленого режима» и сетевых подключений. Роутер позволяет запрограммировать время своей работы с точностью до минуты. Допускается указание до 16 интервалов. Специальная опция «Smart Schedule» перед запланированным выключением проверяет наличие подключенных клиентов, и в случае их обнаружения выключение откладывается. Еще одной функцией по экономии энергии является перевод беспроводного модуля в режим пониженного потребления в случае отсутствия трафика.

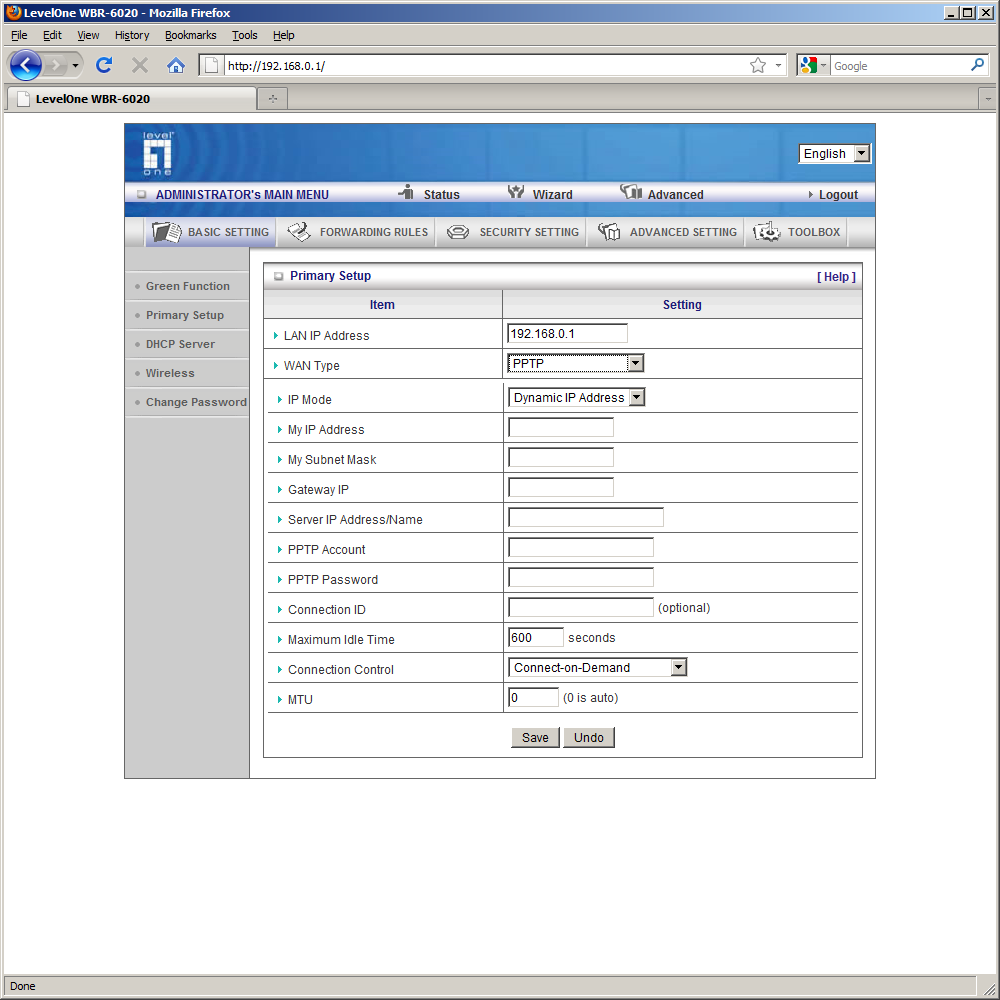

Варианты подключения к сети Интернет обычны — статический или динамический адрес, PPPoE, PPTP и L2TP. В случае существенных изменений режима роутер требует перезагрузки. Из особенностей настройки упомянем, что поле для изменения внешнего MAC-адреса есть только в режиме «динамический адрес», хотя установка сохраняется и для других соединений. VPN-режимы позволяют выбрать IP-адреса внешнего интерфейса, а вот получаемые после подключения к серверу адреса устанавливаются только автоматически. Если вам назначено провайдером несколько IP-адресов, то можно указать их соответствие клиентам внутренней сети, используя пункт «Virtual Computers».

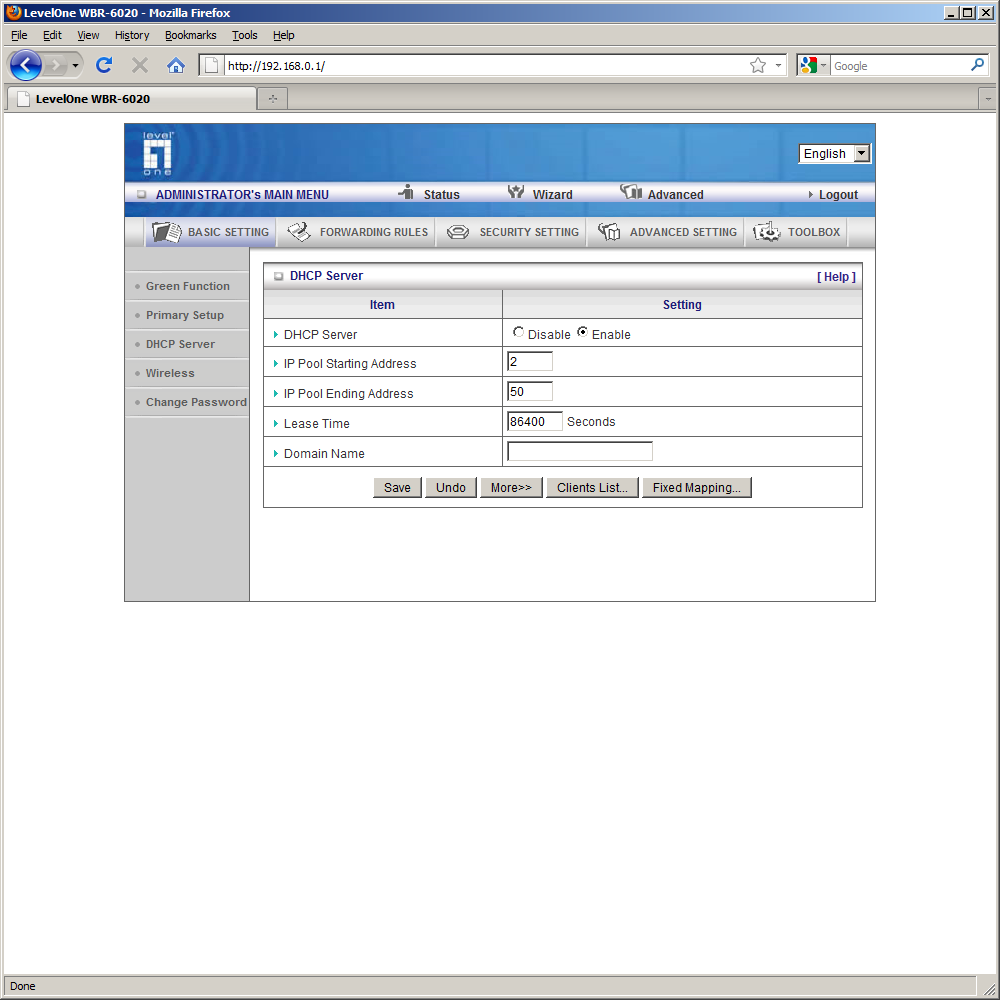

Встроенный сервер DHCP позволяет запрограммировать до 100 соответствий MAC-IP, а также выбрать адреса серверов DNS и маршрутизатора по умолчанию для них.

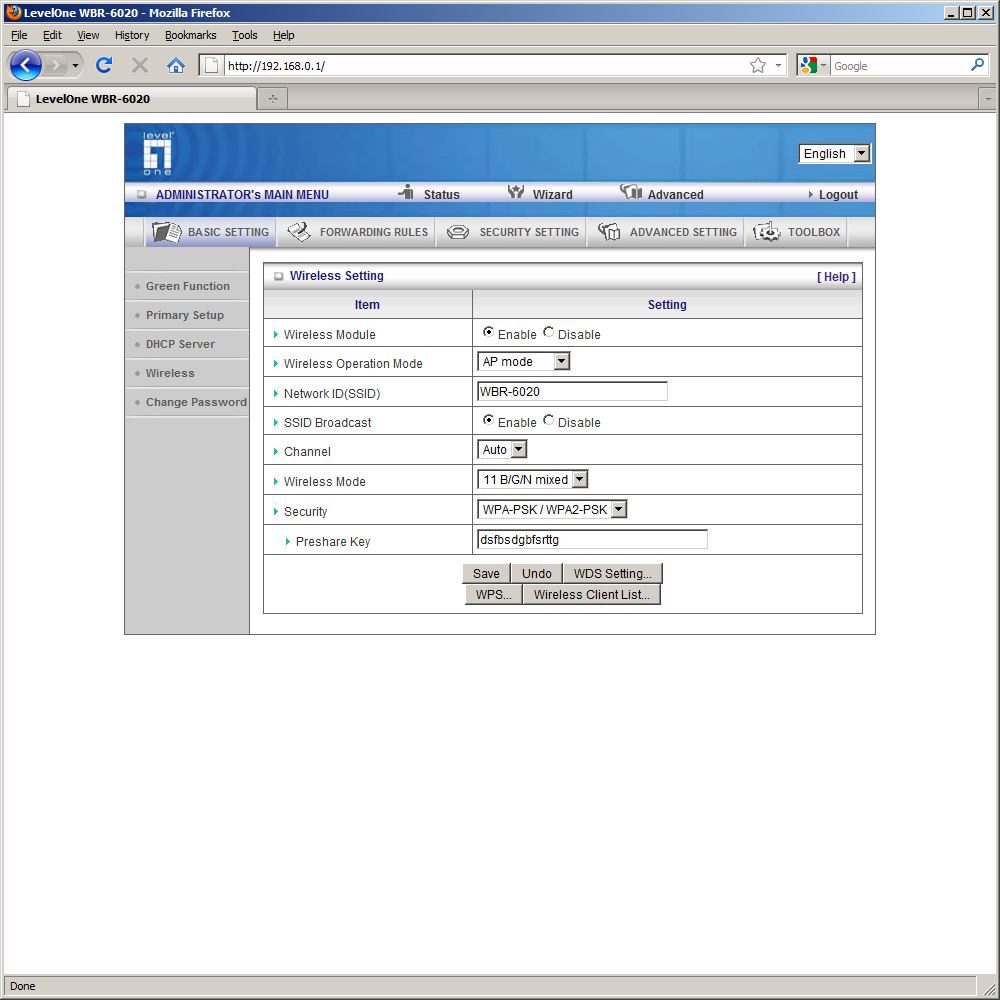

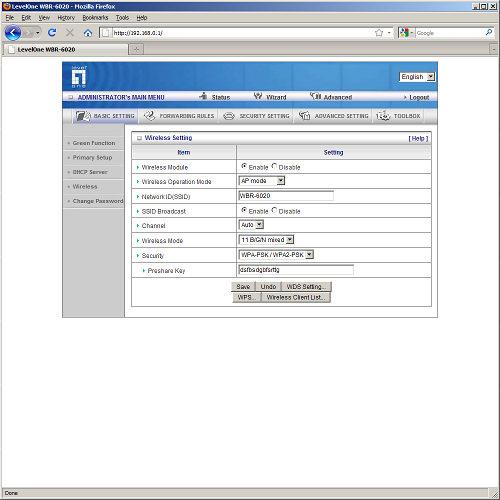

Настройки беспроводной сети обычны — имя сети, канал, трансляция SSID, режим (b/g, n или b/g/n), режим безопасности. Для последнего параметра поддерживаются WEP, 802.1x с сервером RADIUS, WPA/WPA2 с ключевой фразой и с сервером контроля доступа. Отметим, что выбора «20/40» для режима 802.11n нет — устройство всегда работает на двух каналах.

Есть возможность перевода точки доступа в режим клиента, однако не очень понятно, как же будет работать устройство в целом в этом случае. Документация также не дает ответа на этот вопрос.

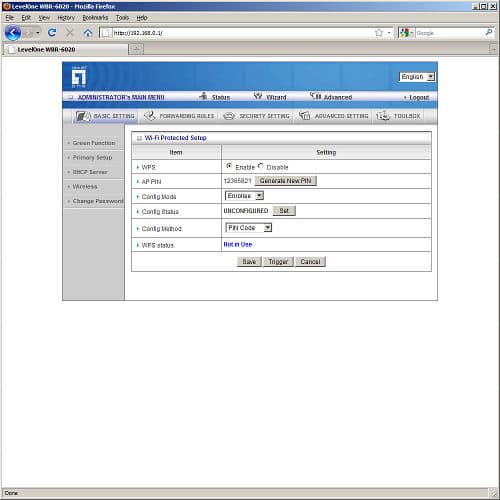

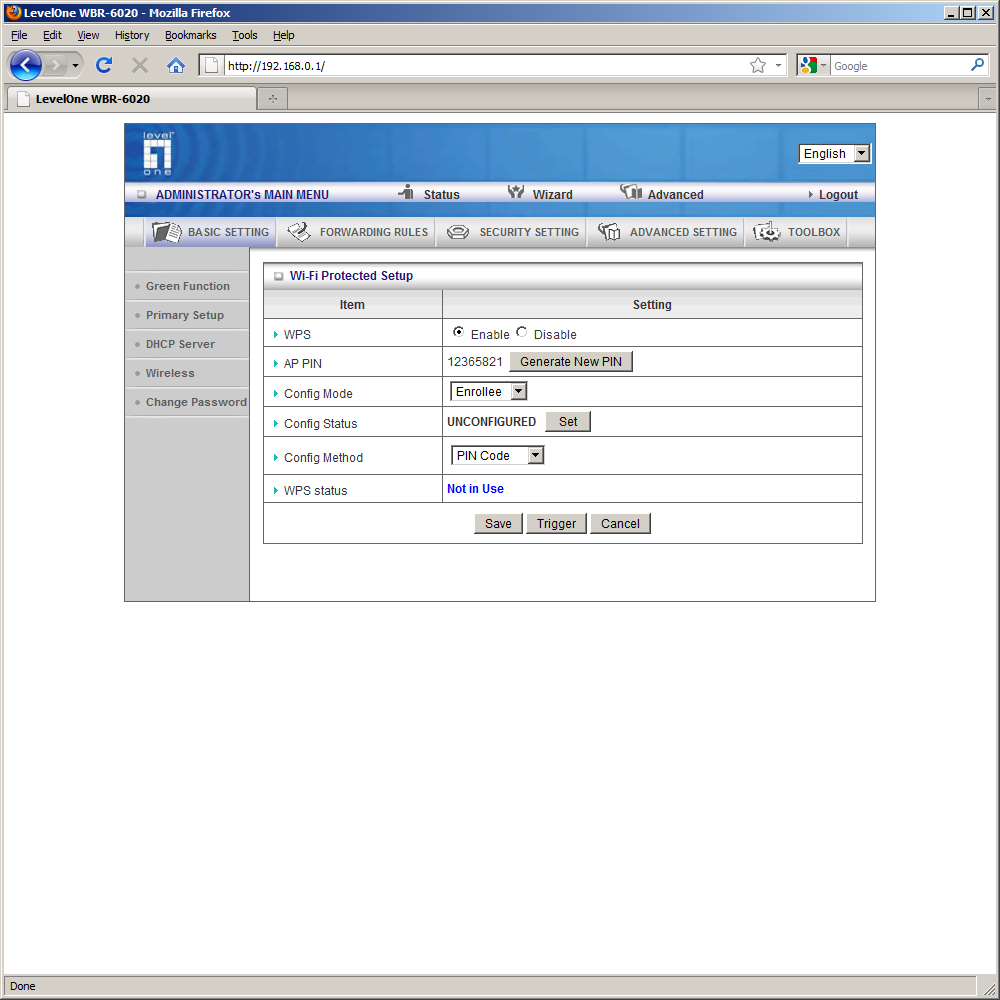

Отметим поддержку функций WPS для безопасного подключения клиентов и WDS для совместной работы с другим точками доступа (желательно того же производителя).

Последний пункт в первой группе — изменение пароля администратора.

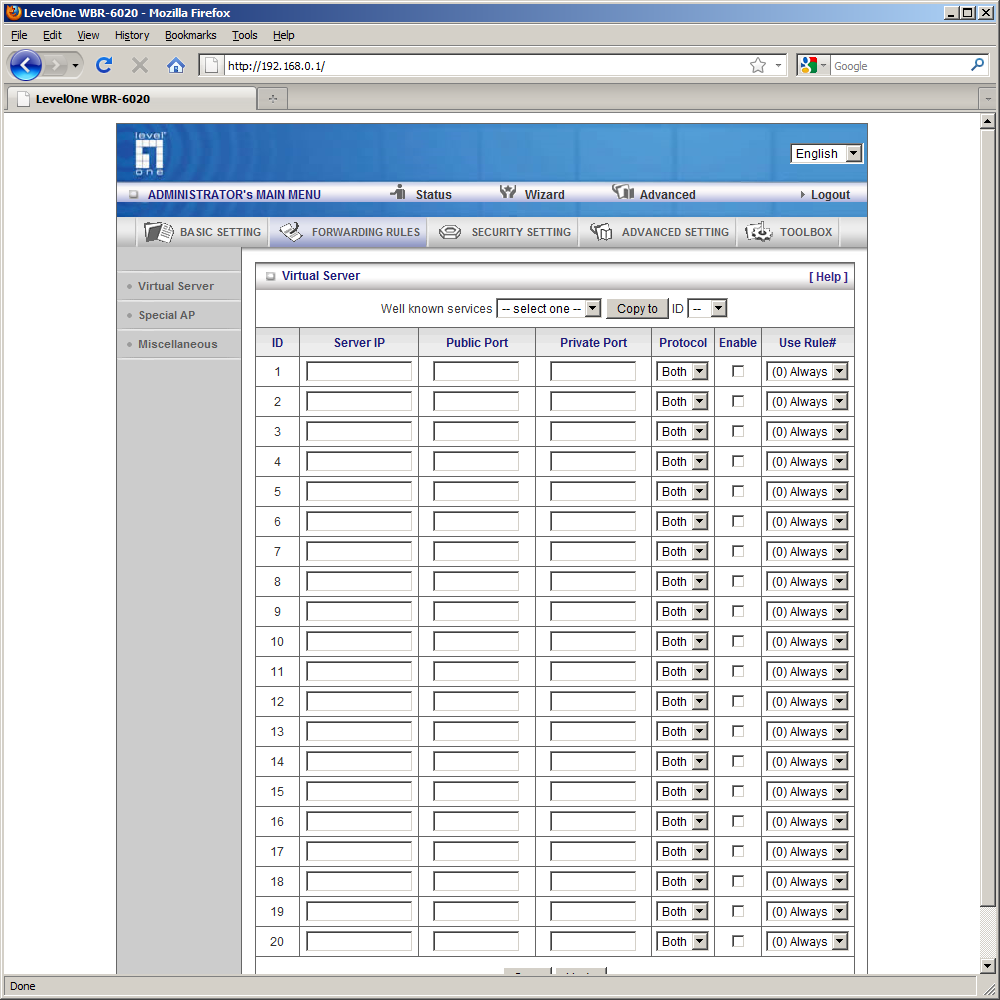

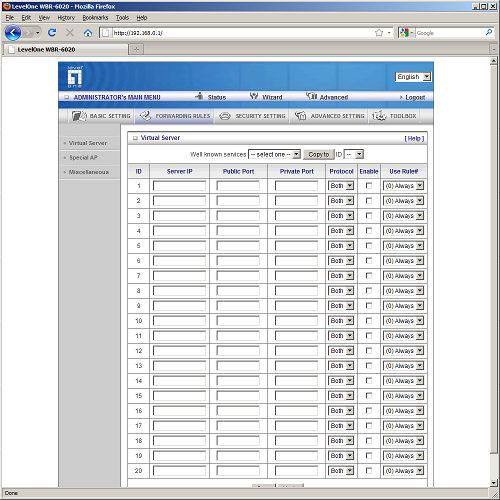

Вторая группа настроек — «Forwarding Rules» — используется для предоставления доступа к локальным сервисам из сети Интернет. Правил обычной трансляции портов предусмотрено двадцать. Каждое из них включает в себя адрес сервера, внешний порт или диапазон, внутренний порт, протокол (TCP, UDP или оба) и расписание работы, которое устанавливается в отдельном меню. Второй способ, который также часто встречается в домашних роутерах, — программирование «переключающих» правил, когда при обнаружении исходящего соединения по определенному порту автоматически открываются другие порты на этого клиента. Обычно это используется в играх. Для этого режима можно указать до восьми правил. На третьей странице группы можно запрограммировать DMZ (все внешние запросу будут направляться на этого клиента) и включить поддержку протокола UPnP.

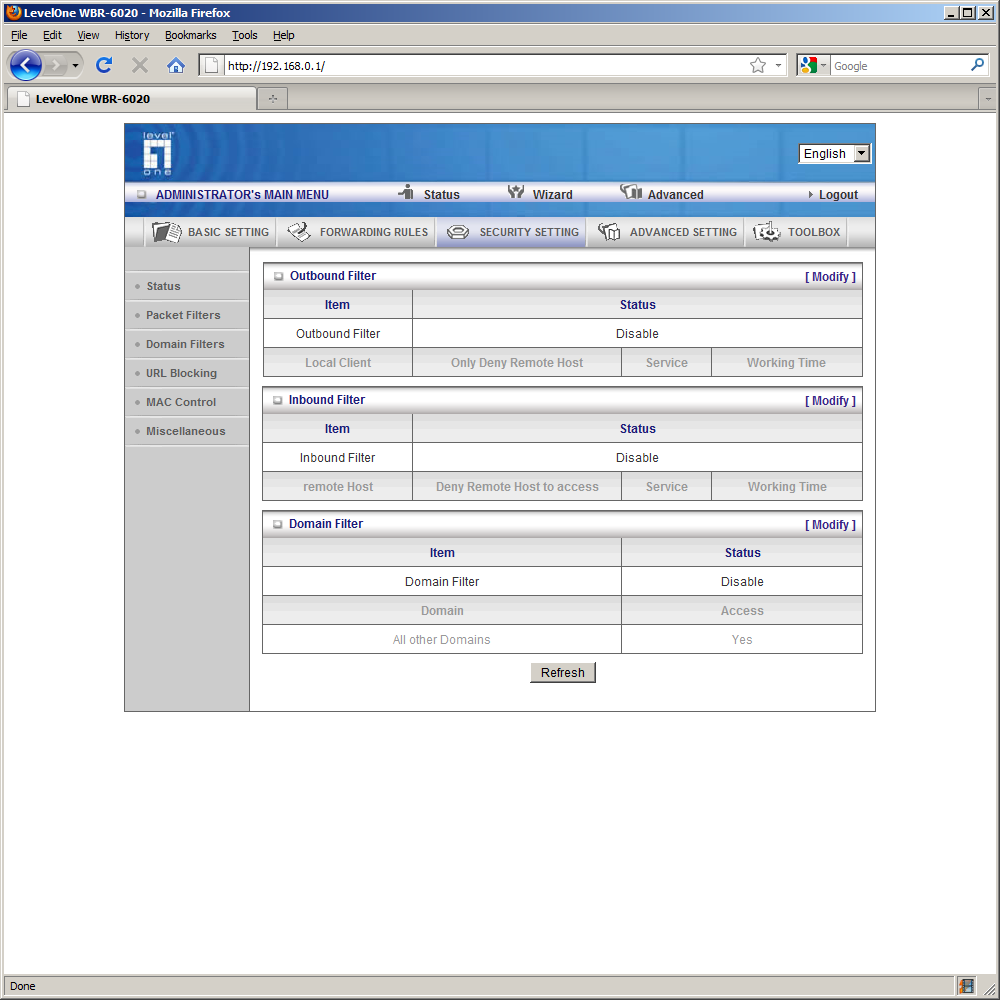

«Security Settings» позволяет настроить несколько функций для защиты вашей сети. Первая из них — фильтр пакетов. В нем есть два списка по восемь правил для входящих и исходящих подключений. В каждом правиле указывается адрес отправителя, адрес и порт получателя. Также можно выбрать режим «пропускать все пакеты, кроме указанных» или «блокировать все пакеты, кроме указанных».

Второй фильтр относится к доменным именам — можно указать до 16 адресов, доступ к которым будет блокирован. При необходимости можно исключить некоторых клиентов из этого фильтра. Аналогично работает и фильтр URL. Для него есть 20 записей. Работает он не только на порту 80, но и некоторых других.

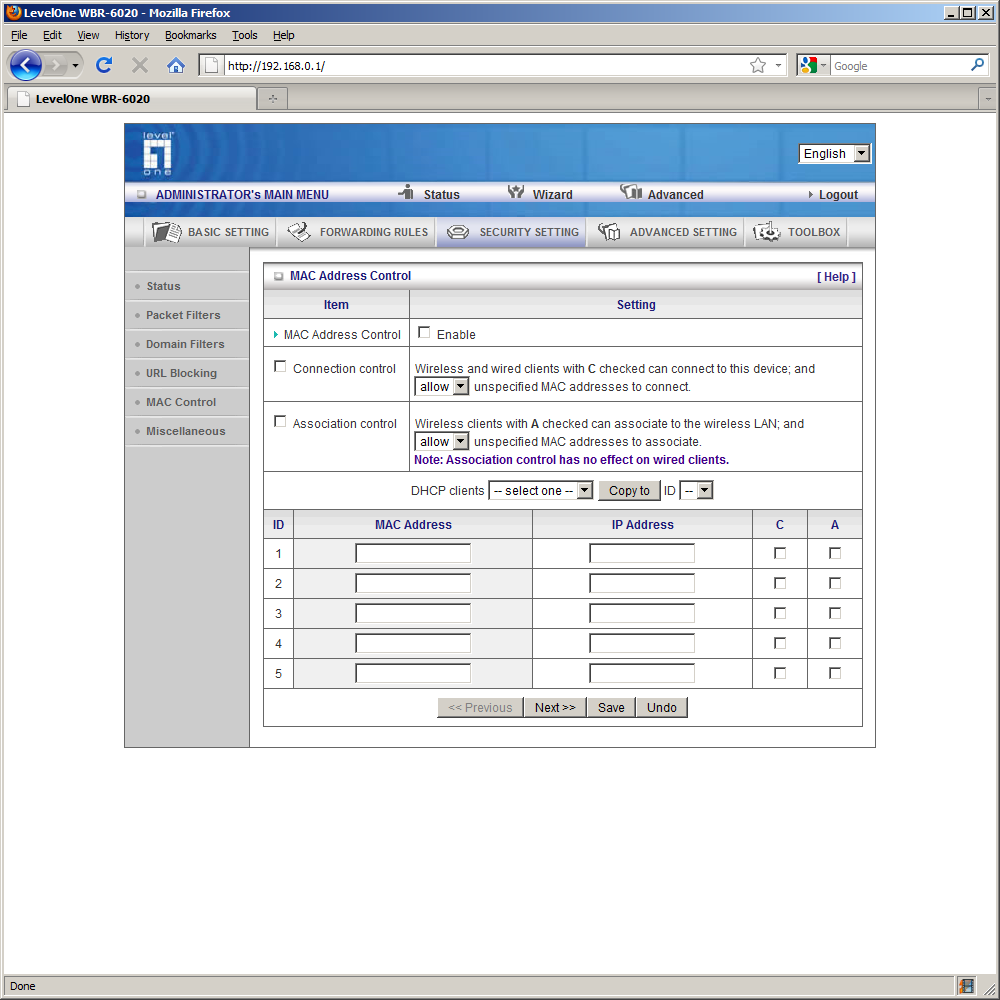

Дополнительно есть фильтр MAC-адресов на сто записей для контроля клиентов, допущенных для подключения к роутеру.

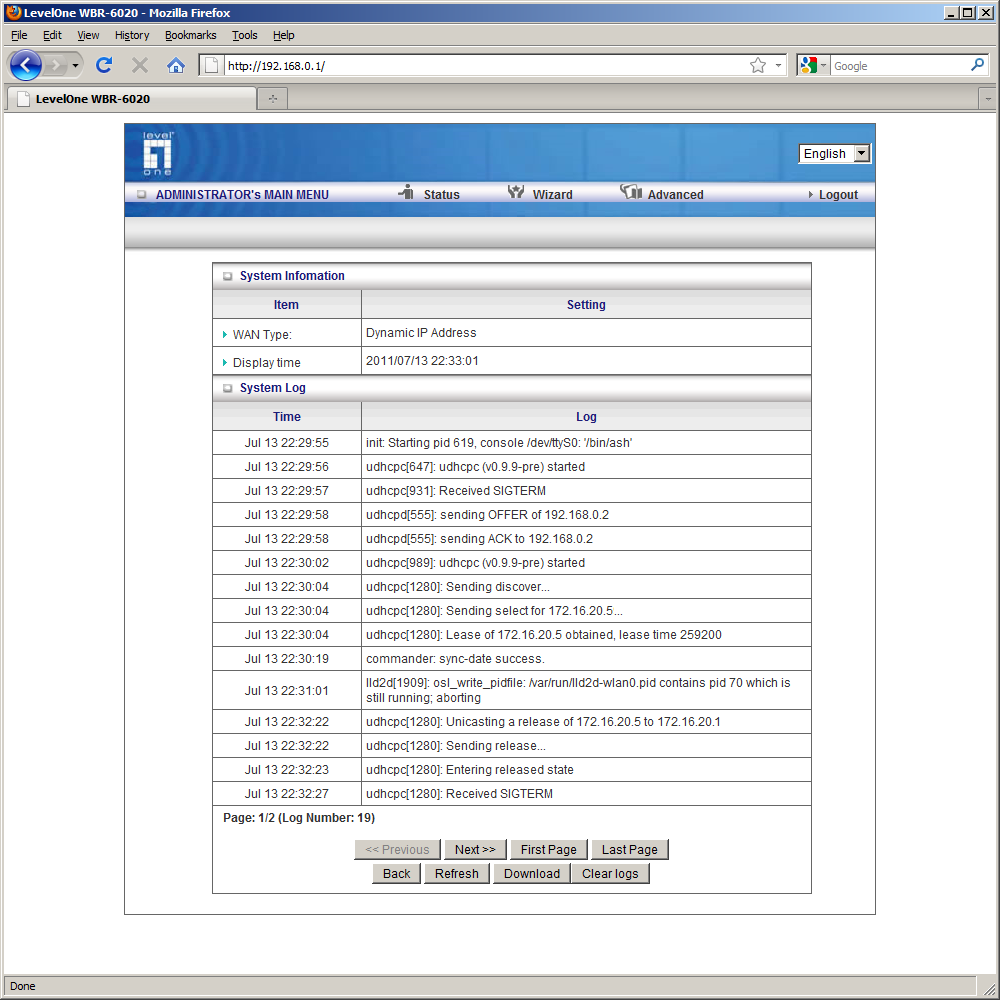

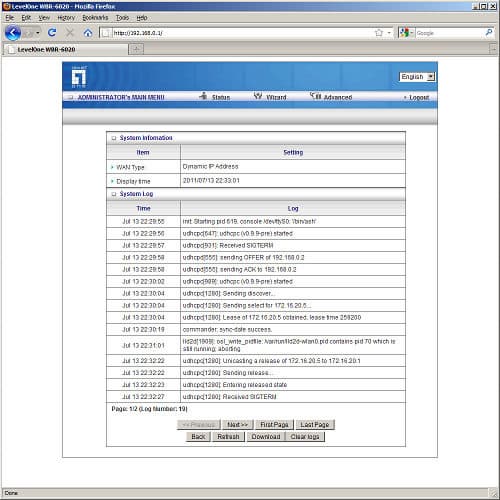

Достаточно интересно выглядит группа «Advanced Settings». В ней есть страницы системного логфайла, отправки сообщений по электронной почте (возможно указание имени и пароля для доступа к SMTP-серверу) и на сервер Syslog, настройка клиента DDNS (поддерживаются четыре сервиса), указания правил QoS, настройка протокола SNMP, настройки динамической и статической маршрутизации (до восьми пользовательских маршрутов), настройки встроенных часов и программирования расписаний, на которые можно ссылаться во многих других функциях (например, для работы беспроводного модуля).

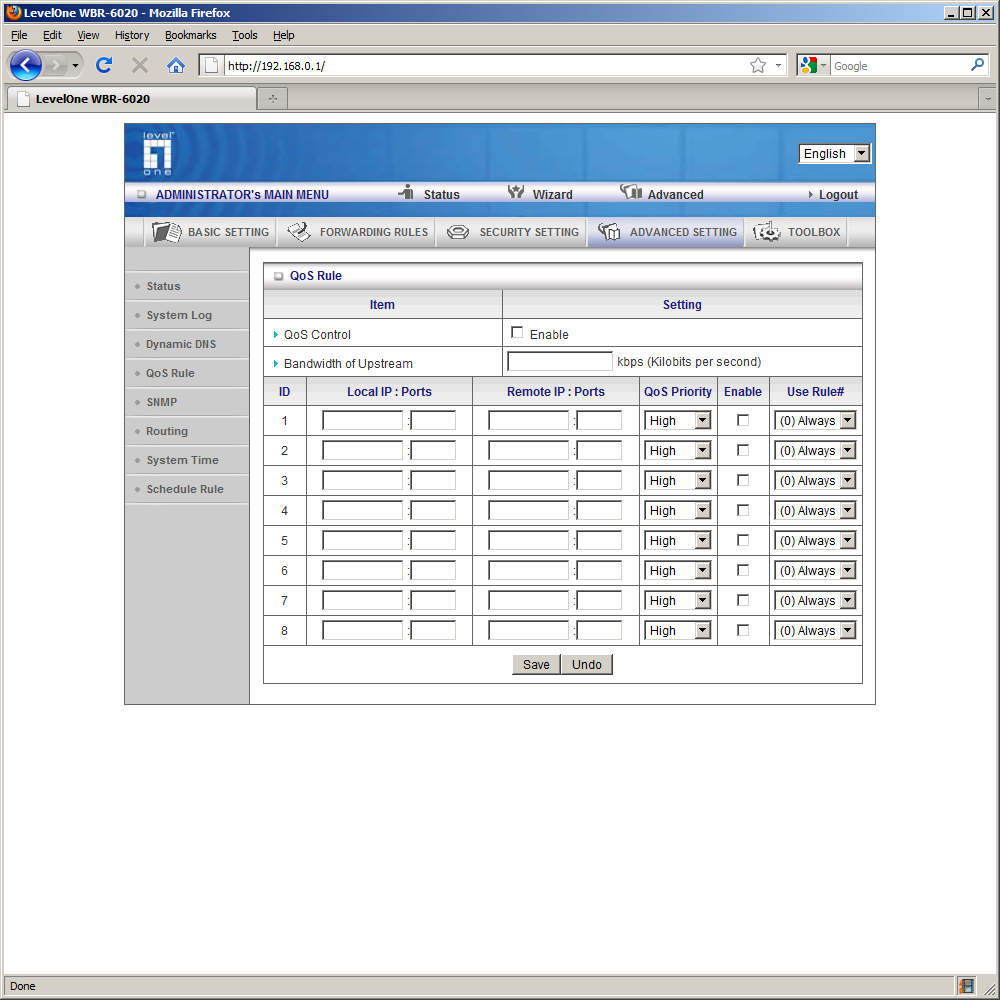

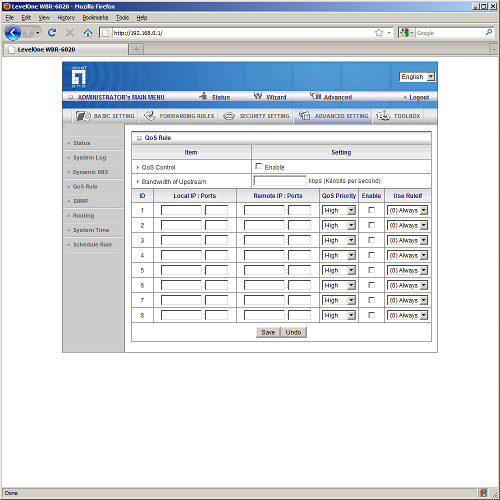

Управление трафиком по технологии QoS позволяет указать до восьми правил/фильтров, в каждом из которых указывается адреса и порты получателя и отправителя, один из трех уровней приоритета и расписание работы. Информации, приведенной в документации, недостаточно для понимания работы данной функции и проверки ее работы.

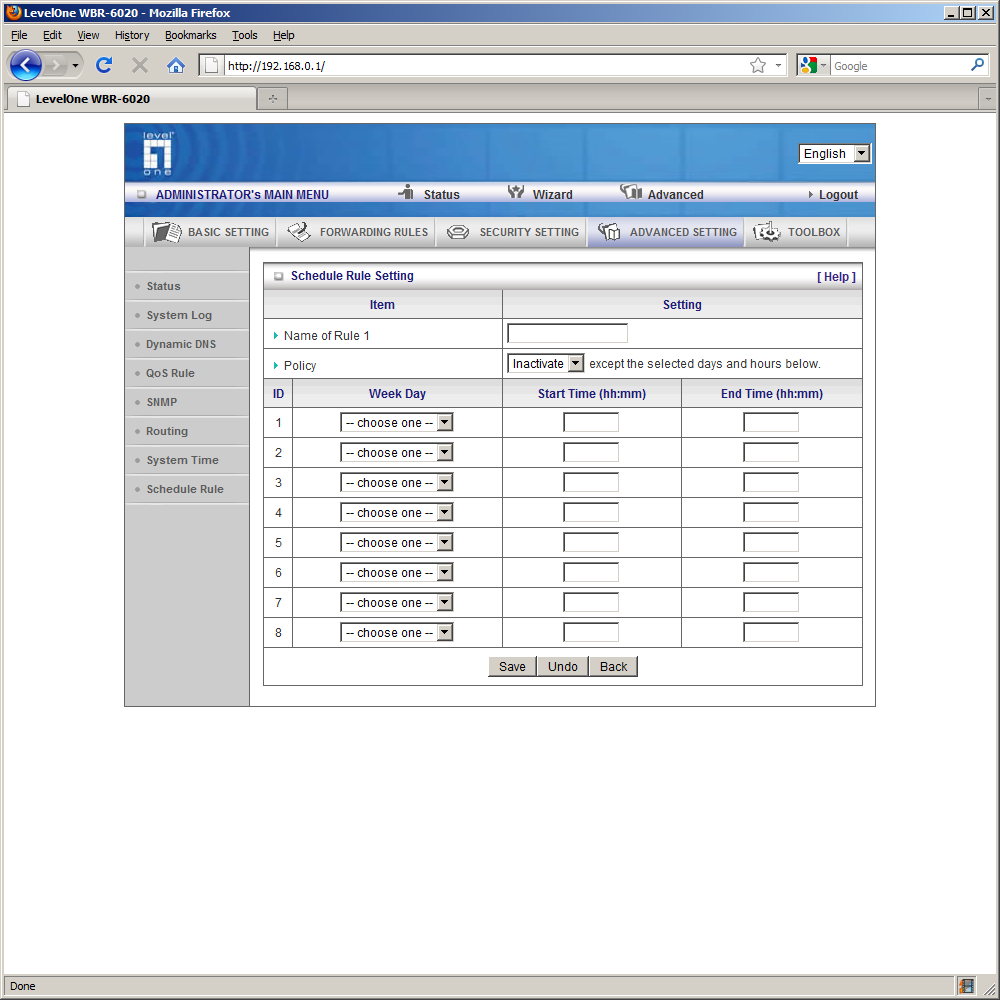

А вот с расписаниями разобраться можно. В системе предусмотрено программирование до ста правил (правда неясно, зачем столько много), в каждом из которых указывается до восьми временных интервалов с указанием дней недели. Указанные правила можно будет потом использовать для беспроводного модуля, систем защиты и других функций.

Последняя группа — «Toolbox» — собрала в себя пункты по обновлению прошивки, резервированию и сбросу конфигурации, перезагрузки и утилиты ping и WOL. Странно, что здесь нет пункта по восстановлению сохраненной конфигурации.

Производительность

Настройка работы с «Билайн Интернет» возможна как по протоколу PPTP, так и по L2TP. Под p2p-нагрузкой устройство ведет себя хорошо, скорость загрузки стабильная, клиент создает более 200 подключений. В рассматриваемой модели роутера можно посмотреть и число NAT-сессий — при описываемой нагрузке их было более полутора тысяч. Доступ к интернету и интерфейсу роутера работает также нормально. Попытка использовать IPTV не была успешной, несмотря на включение опции поддержки IGMP.

На 100 Мбит/с канале с прямым подключением роутер показал максимально возможные скорости на p2p — более 10 МБ/с. Работала система стабильно, проблем с одновременным доступом в интернет не было.

Следующие синтетические тесты для определения предельных возможностей устройства проводились с использованием программы IxChariot. К сожалению, мы столкнулись с тем, что на нашем стенде роутер не смог подключиться по PPTP, так что результатов этого варианта на графике нет. Отметим, что с «Билайн Интернет» работал и этот режим, без проблем обеспечивая максимальные для использованного тарифа 22 Мбит/с.

Мы уже говорили, что современные модели, даже начального уровня, позволяют эффективно работать на скоростях канала до 100 Мбит/с. WBR-6020 не стала в этом смысле исключением, показав в тестах скорости более 90 Мбит/с, за исключением приема данных в режиме L2TP, где скорость составила 86 Мбит/с, что тоже очень неплохо.

Тестирование сценария одновременной работы с интернетом и локальной сетью провайдера мы в этот раз не проводили, поскольку устройство не поддерживает эту возможность.

На последнем этапе тестирования мы проверили работу беспроводного модуля связи с несколькими клиентами: Intel 5350, D-Link DWA-140, LevelOne WUA-0603, Netgear WNA1100, TP-Link TL-WN821N. Настройки сети — режим WPA2-PSK. Расстояние между устройствами — около 5 метров по прямой без препятствий. В эфире присутствует несколько соседних беспроводных сетей.

В этот раз лучшие результаты показал DWA-140 — около 90 Мбит/с в случае однонаправленной работы. Отметим, что этот адаптер и ранее отличался высокими результатами. Остальные устройства немного медленнее, то все равно все работают быстрее чем на 50 Мбит/с, что означает минимум двукратное преимущество над массовыми решениями 802.11g. Никаких существенных провалов мы не видим, что является заслугой в том числе и рассматриваемого роутера.

Выводы

Беспроводной Ehternet-маршрутизатор LevelOne WBR-6020 неплохо показал себя в нашем тестировании. Дизайн у устройства достаточно интересный, только индикаторы не очень удобны.

Мощная аппаратная начинка позволяет работать с 100 Мбит/с подключениями практически на полной скорости во всех режимах. А современный беспроводной контроллер обеспечивает существенное увеличение скорости (в некоторых случаях — более чем в три раза) при работе в режиме 802.11n. Для кого-то из пользователей может оказаться интересной возможность отключения беспроводного модуля кнопкой и простой перевод устройства в спящий режим.

Что касается возможностей прошивки и совместимости, то отметим опции по установке расписания работы роутера и точки доступа Wi-Fi, а также многочисленные настройки фильтрации и ограничения доступа. Проблем с соединением с одним из популярных отечественных провайдеров «Билайн Интернет» у нас не было, однако IPTV через данную модель не работает.

Средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи, составляет $47(3).
