Huawei E5151 — беспроводной роутер
со встроенным 3G-модемом и аккумулятором


Современные сети сотовых операторов являются наиболее универсальным способом мобильного доступа к сети Интернет. При этом большинство смартфонов и некоторые планшеты уже имеют встроенный модуль для работы с данными через сети 3G. Что же касается ноутбуков, то для них обычно используются USB-модемы. В то же время, иногда возникает необходимость одновременной работы нескольких устройств в единой сети с доступом в интернет. Еще один популярный вариант — обеспечение работы с сетью в частных домах, когда нет возможности подключения кабельного варианта.

Мы уже рассматривали несколько моделей роутеров с поддержкой 3G-модемов. В подобной конфигурации, когда роутер и модем разделены, есть свои преимущества, например независимый выбор моделей и возможность выбора места установки модема. Но в некоторых случаях от системы требуется еще одно — автономность. Мы бы не стали считать это действительно популярным сценарием, но в некоторых случаях было бы удобно иметь встроенную батарею. А с точки зрения упрощения конструкции и размеров, можно пожелать иметь встроенный в корпус устройства модем. И подобные варианты уже представлены на рынке. Обычно они предлагаются самими операторами сотовых сетей, но есть и устройства без привязки к оператору. Эта особенность позволяет вам установить SIM-карту той компании, которая обеспечивает лучшие условия приема в нужном месте. Одним из представителей данного класса устройств является беспроводной роутер Huawei E5151, который мы рассмотрим в данной статье.

Комплект поставки

Роутер поставляется в компактной коробке с качественным оформлением, на лицевой стороне которой есть прозрачное окошко, через которое видно устройство. На упаковке приводятся особенности, способ использования и технические характеристики модели (только на английском языке).

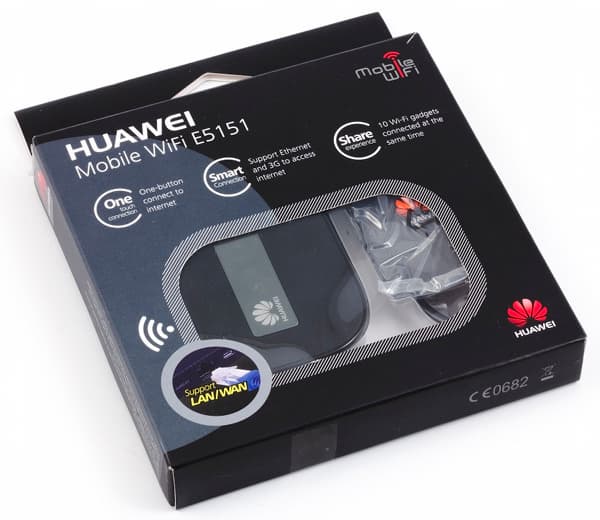

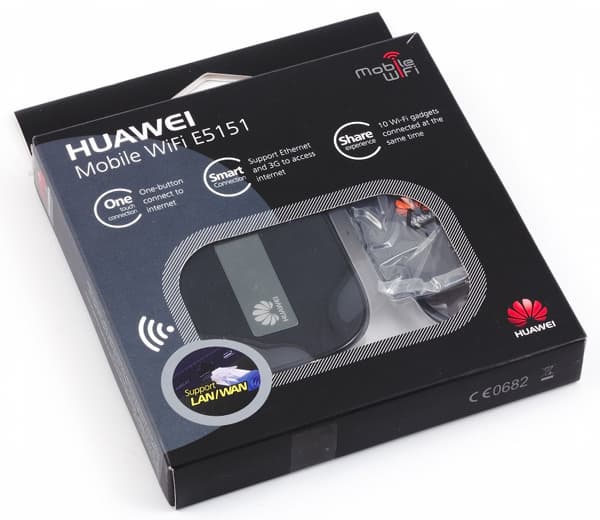

Упаковка роутера Huawei E5151

В комплект входит сам роутер, батарея (3,7 В, 1500 мА·ч), короткий кабель USB—Micro-USB для зарядки и подключения к ПК, краткая инструкция по настройке. На сайте производителя можно найти электронную версию инструкции на нескольких языках, среди которых есть и русский.

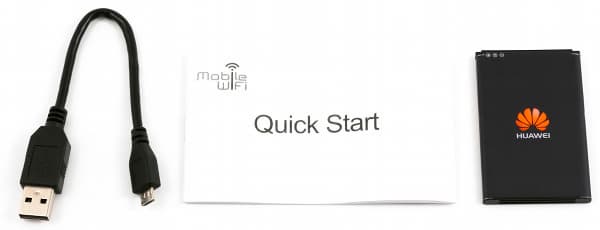

Комплект поставки роутера Huawei E5151

Единственное замечание касается отсутствия требований на блок питания. Компания конечно рекомендует собственную модель, но и ее параметров нет ни в руководстве, ни на сайте в интернете.

Внешний вид и конструкция

Размеры E5151 составляют 93×63×16 мм. Корпус изготовлен из пластика и имеет привлекательный дизайн. Верхняя панель и дно имеют темного матовое покрытие «софттач», а торцы — черные глянцевые.

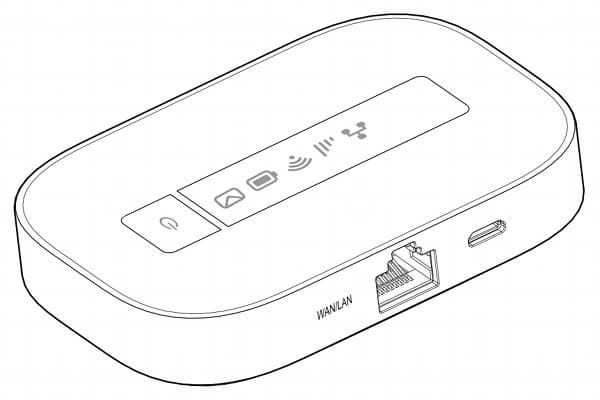

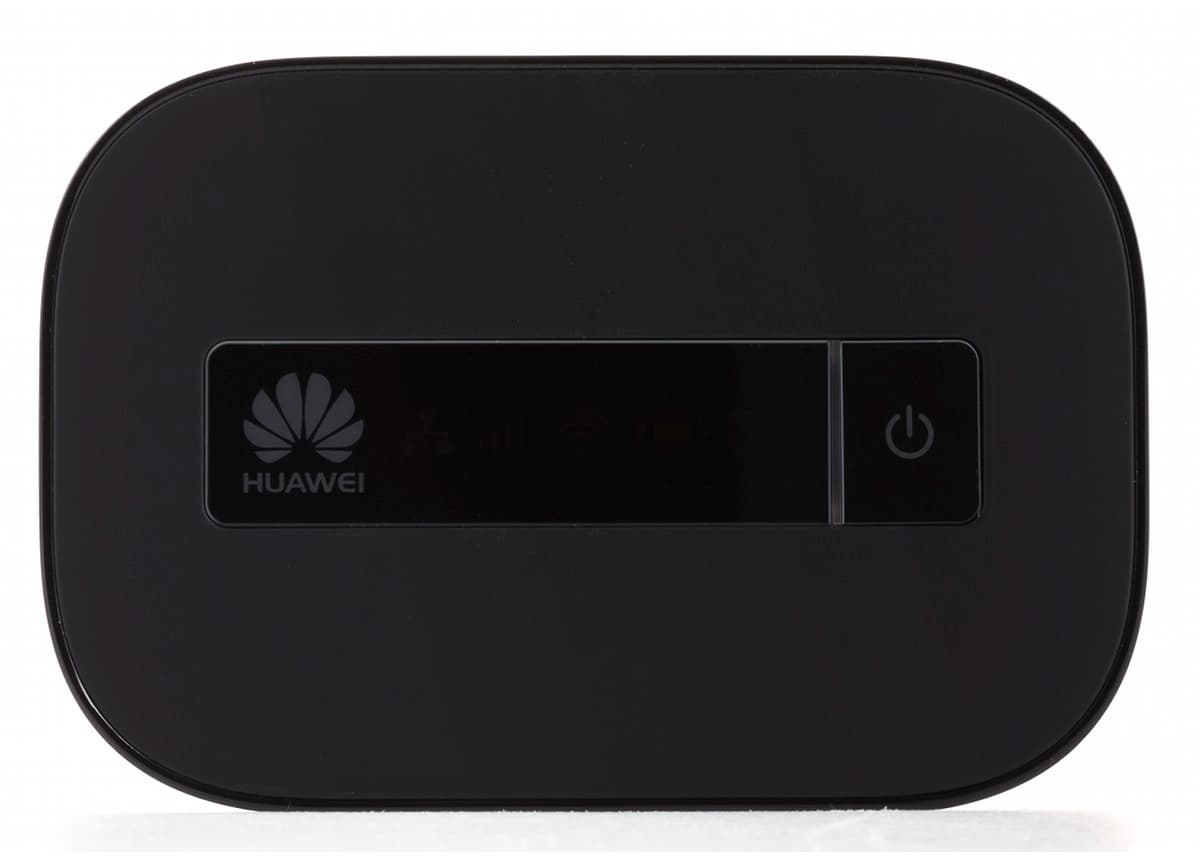

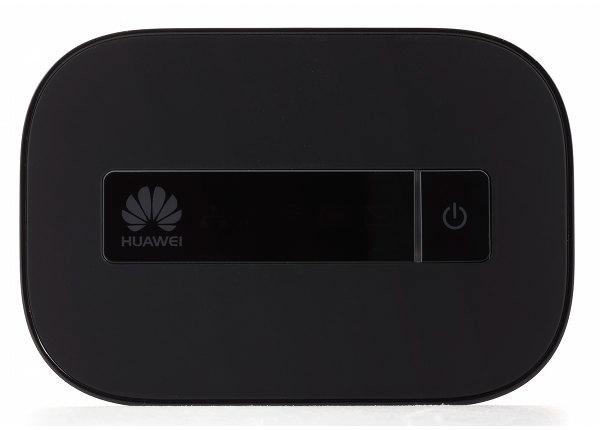

Сверху находится блок многоцветных индикаторов и кнопка включения устройства. Индикаторы имеют крупные и понятные логотипы, по которым можно определить статус подключения, заряд батареи и уровень сигнала сотовой сети.

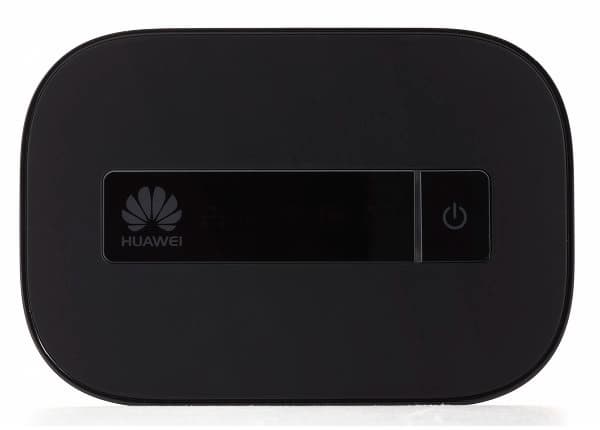

Внешний вид роутера Huawei E5151

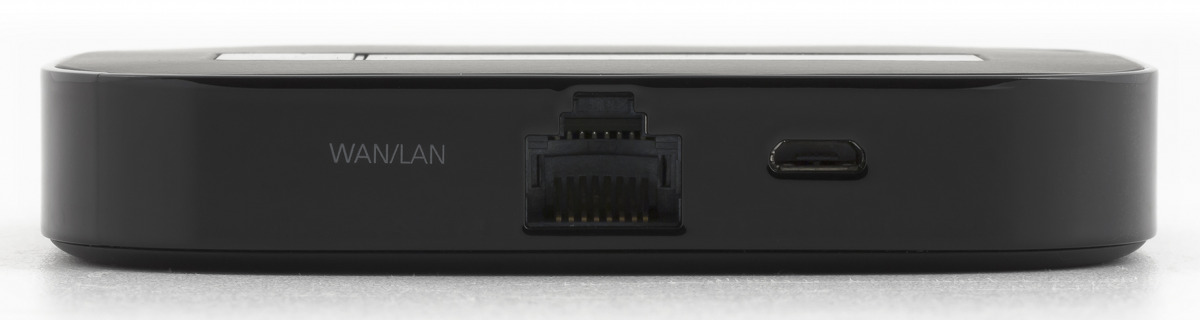

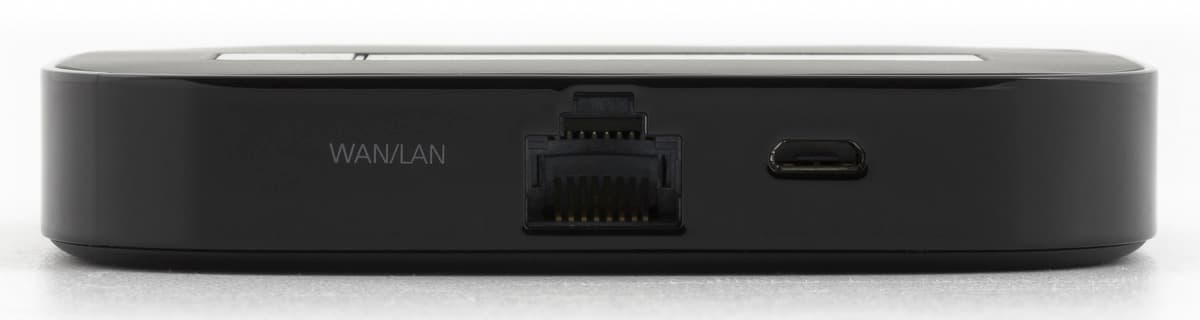

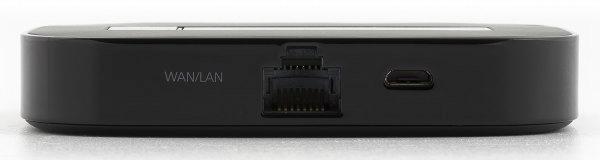

Вертикальная полоска между экраном и кнопкой также работает как индикатор. Именно она остается мигать в автономном режиме работы. На одном из широких торцов находятся порты Micro-USB и Ethernet 10/100 Мбит/с. Вес с учетом батареи — около 150 г.

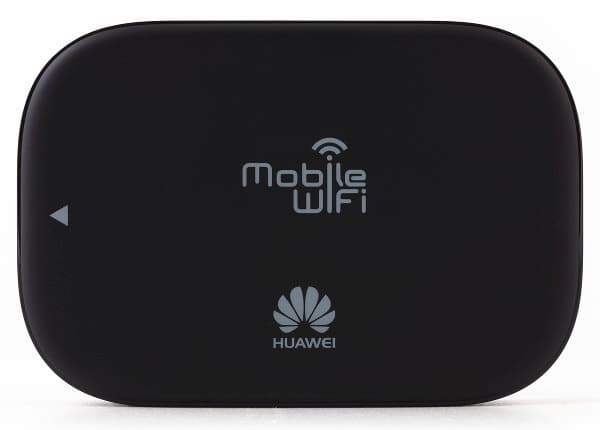

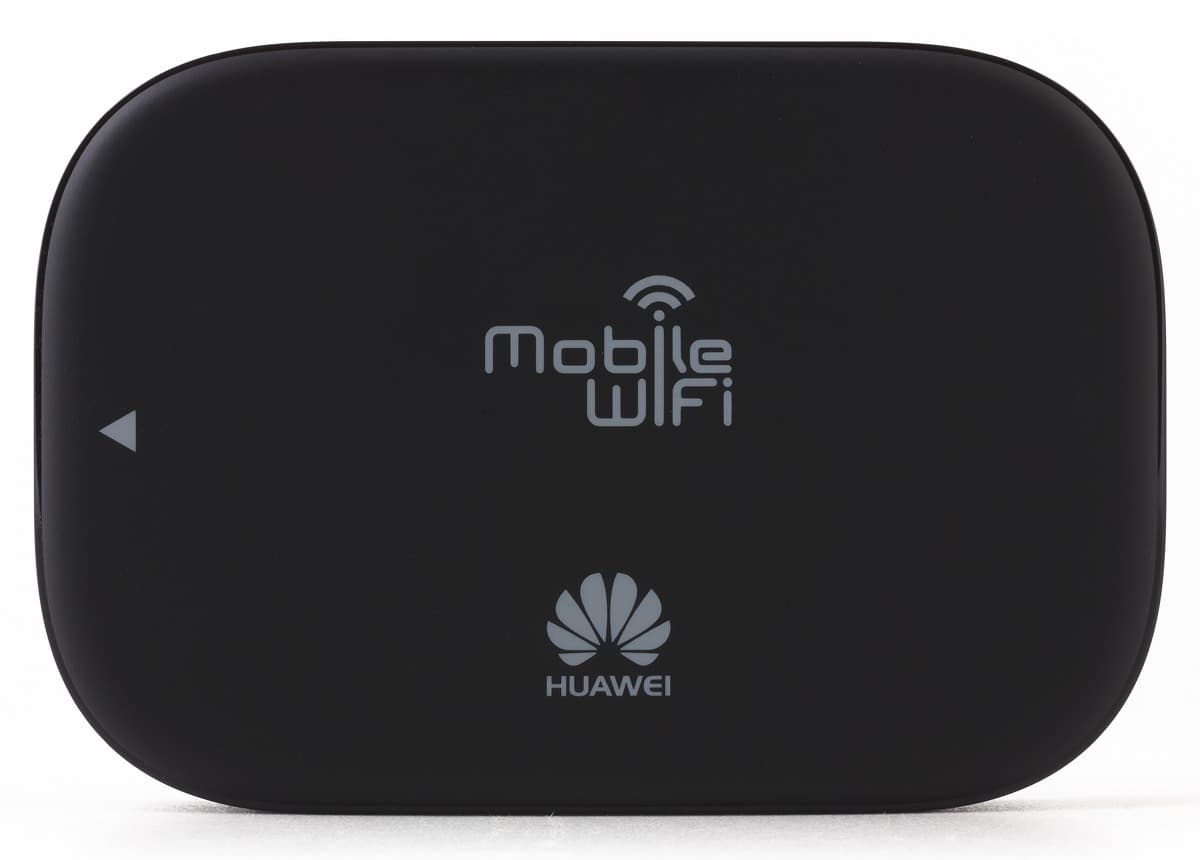

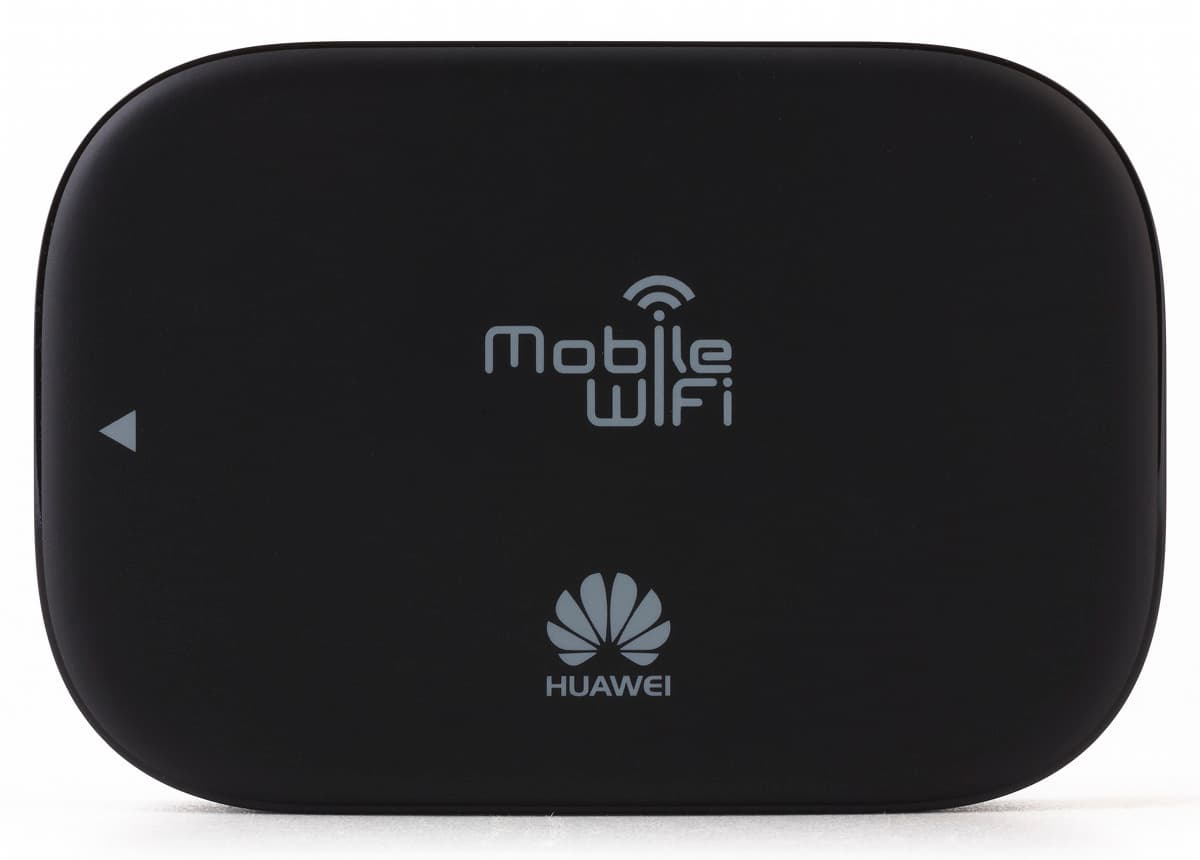

Дно является съемной крышкой, под которой находится слот для SIM-карты и отсек для батареи. Также здесь расположена неприметная кнопка сброса настроек. Под батарейкой есть и микроразъем для подключения внешней антенны, однако нет никаких пометок, относится ли он к GSM/WCDMA или Wi-Fi. Использовать его при установленной батарее невозможно.

Отметим, что внешнее покрытие крышки надежно удерживает устройство на столе или другой поверхности. Если же требуется иной вариант размещения, можно попробовать использовать возможность крепления знакомого по сотовым телефонам ремешка, отверстие для которого есть на одном из углов корпуса.

Огорчает отсутствие кнопки WPS для упрощения подключения клиентов. Для подобных мобильных устройств она явно желательна.

Технические характеристики и варианты использования

В роутере установлен модем с поддержкой сетей GSM (2G) и WCDMA (3G). Поддерживаются технологии GPRS, EDGE, UMTS, HSUPA, HSDPA и HSPA+. Беспроводной контроллер стандарта 802.11b/g/n работает на частоте 2,4 ГГц и поддерживает скорость соединения до 72 Мбит/с. Также есть порт USB, который можно использовать не только для питания/зарядки, но и для подключения устройства к ПК для работы в качестве сетевой карты. А стандартный сетевой интерфейс может выступать в роли порта LAN или WAN. Отметим, что для беспроводных клиентов есть ограничение на общее число подключений — 10.

Компания предлагает два сценария использования устройства. В первом подключение к интернету осуществляется через 2G/3G, а по Wi-Fi, через проводное подключение и USB можно подключить клиентов. Второй вариант — доступ к Интернет через проводное подключение (IPoE и PPPoE) и раздача его по Wi-Fi и USB. Драйвера для сетевого адаптера USB есть для операционных систем Windows XP/Vista/7 и Mac OS X 10.5/10.6/10.7. Для их установки используется встроенный накопитель и программа с автозапуском (как на обычных USB-модемах). Первый сценарий интересен для мобильного использования, а второй может пригодиться дома или в гостиницах.

Устройство тестировалось с последней актуальной версией прошивки 21.141.03.00.00. Отметим, что в E5151 предусмотрено автоматическое обновление через Интернет.

Настройка и возможности

В большинстве случаев пользователю не придется ничего специально настраивать. Достаточно только установить SIM-карту и использовать Wi-Fi для получения доступа в интернет. При этом имя сети и пароль WPA/WPA2-PSK индивидуальны для каждого устройства и указаны на специальной наклейке на задней стороне крышки. Но если хочется чего-то большего, то в устройстве предусмотрен традиционный веб-интерфейс настроек, где есть много всего интересного. Отметим наличие в нем перевода на несколько языков, включая русский, и встроенной справки.

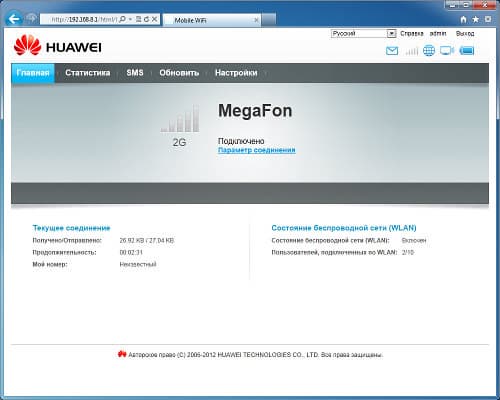

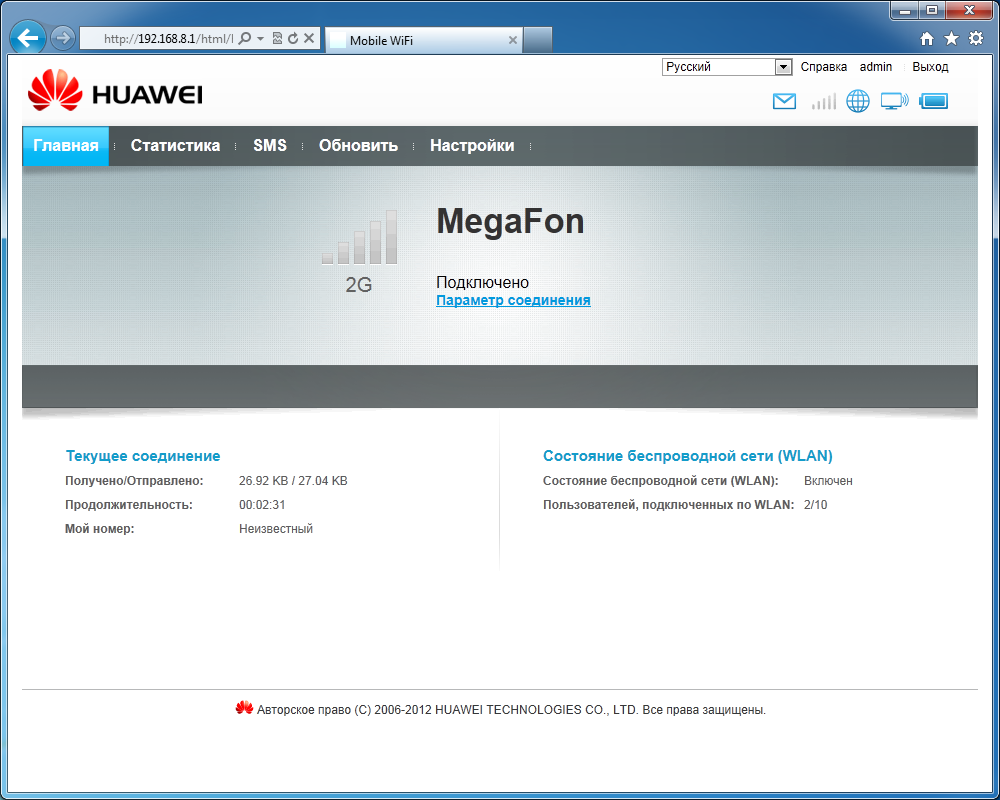

С заводскими настройками обратиться к нему можно по адресу 192.168.8.1, данные для входа — admin/admin. Но даже без ввода имени и пароля можно посмотреть на странице «Главная» некоторые данные по текущему состоянию устройства: оператор, тип сети, уровень сигнала, время работы, объем полученных и отправленных данных.

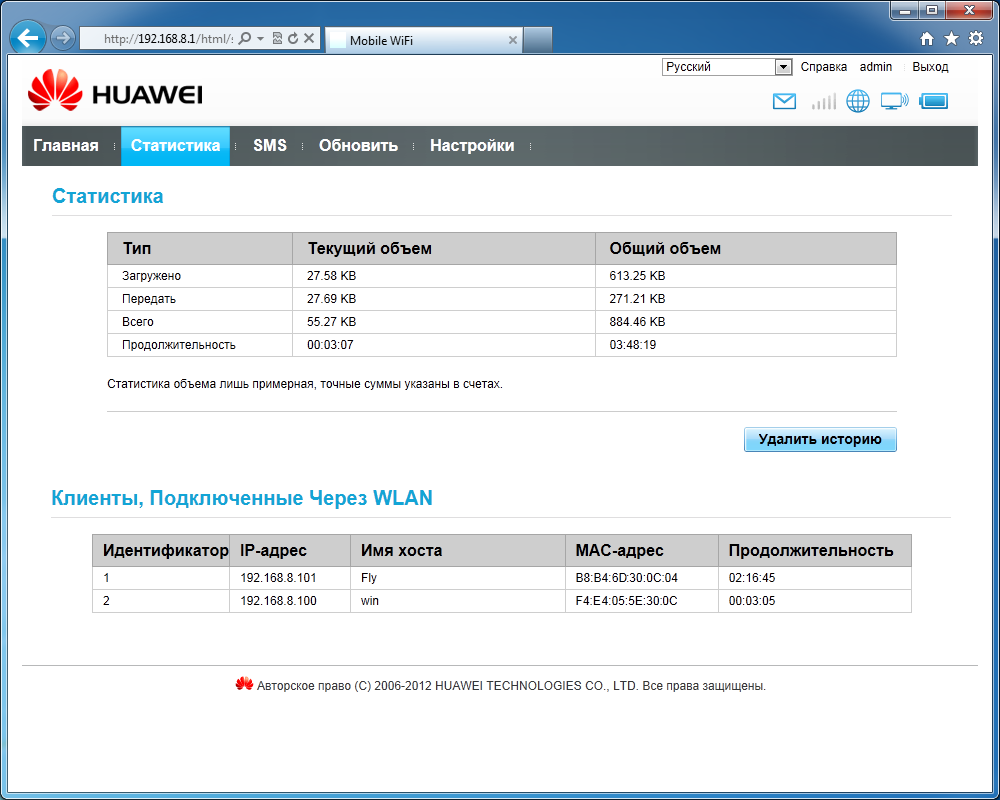

В строке основного меню присутствует пять пунктов. Первый мы уже описали. «Обновить» позволяет скачать и установить новую версию прошивки. «Статистика» показывает данные по трафику текущей 3G-сессии и общий объем после последнего сброса истории. Здесь же приводятся подключенные по беспроводному соединению клиенты, включая их MAC- и IP-адреса, сетевое имя и длительность сессии.

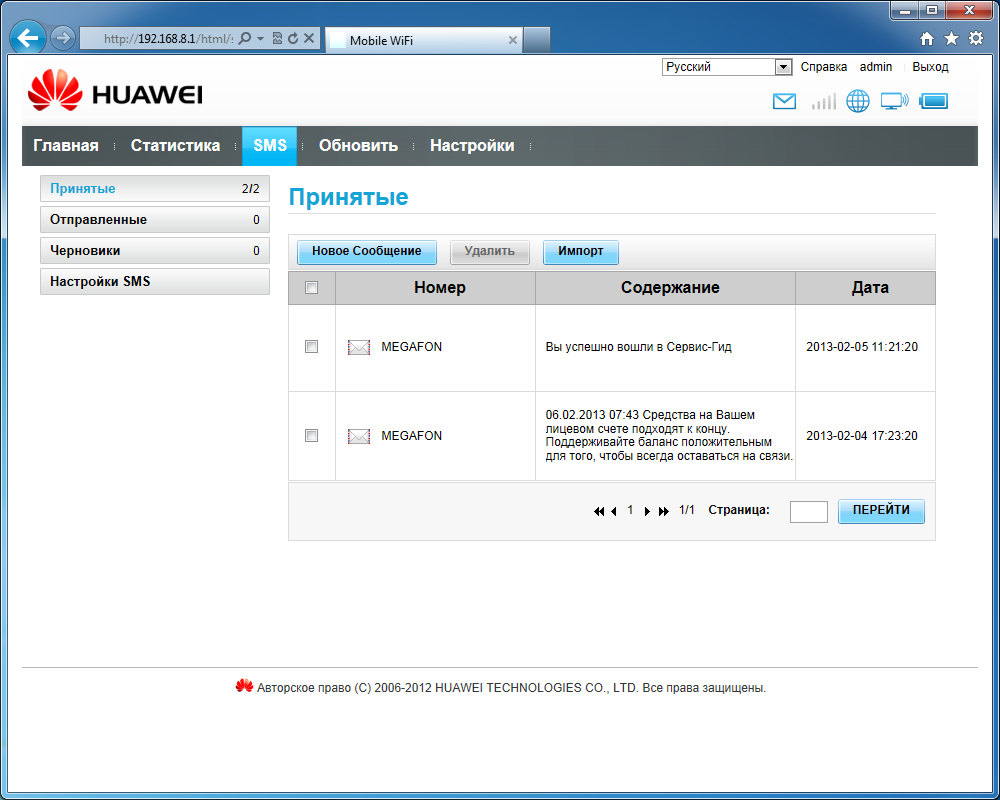

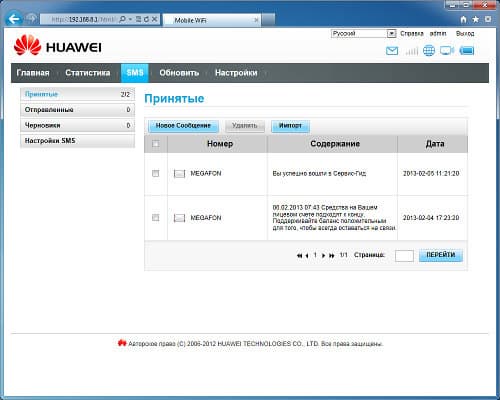

«SMS» позволяет работать с сервисом приема и отправки сообщений. Индикатор на корпусе роутера светится пока есть хотя бы одно непрочитанное сообщение. К сожалению, адресной книги не предусмотрено, но для экстренных вариантов или сервисных задач такого варианта вполне достаточно. Во время настройки соединения с одним из операторов мы столкнулись с не очень корректной работой сервиса. Для получения пароля для доступа в личный кабинет, было отправлено SMS на номер 000105, а модем воспринял последний как 0105 со всеми вытекающими последствиями (списанием денег «за контент» и получением пары сообщений спама). Сложно однозначно сказать, кто виноват в таком поведении. Но обратить на это внимание стоит. Кстати, у другого оператора сервисный номер — 111, и с ним никаких проблем не было.

Основная группа параметров находится в разделе «Настройки». В нем предусмотрено шесть пунктов меню второго уровня, включая «Мастер быстрой установки».

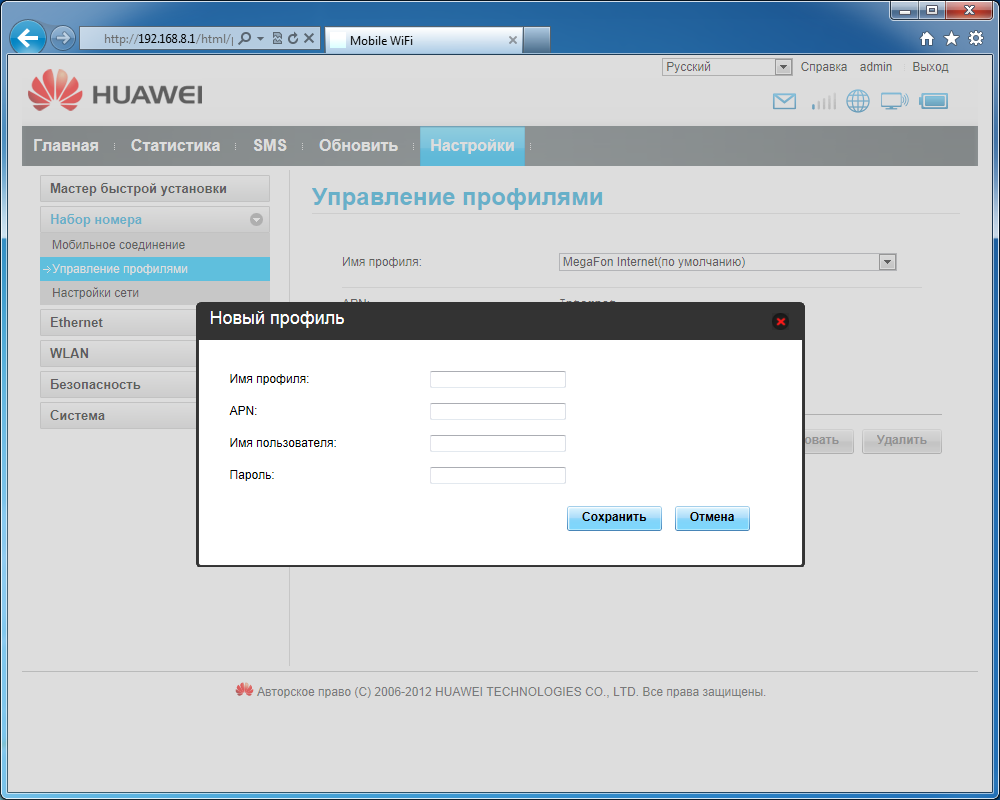

В опциях модема есть возможность указать требуемый профиль подключения к интернету. Соединение устанавливается автоматически при появлении запросов со стороны клиентов. Можно указать время ожидания до остановки соединения при отсутствии активности. Отдельная опция включает работу модема в роуминге.

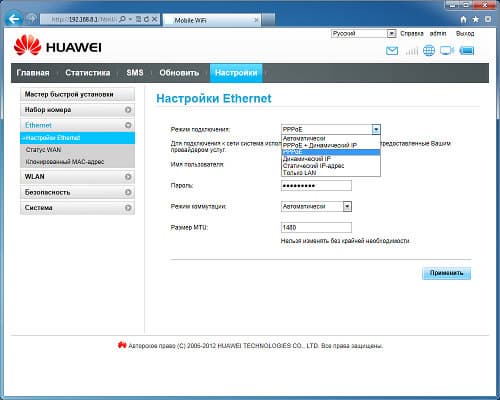

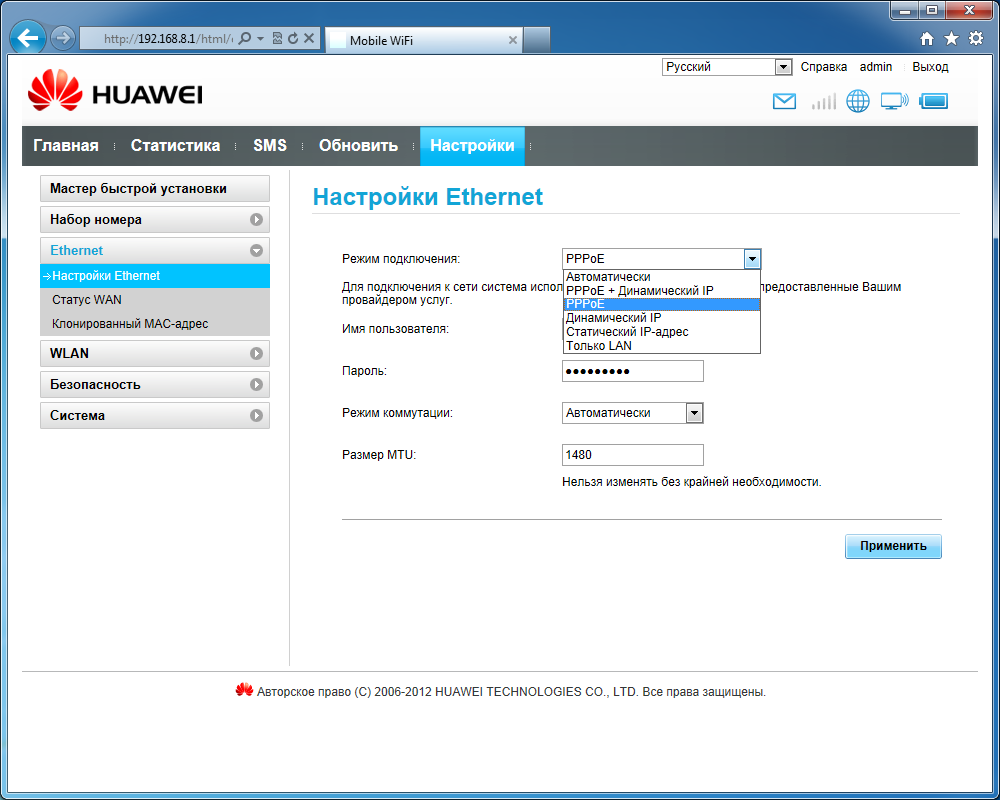

Настройки проводного порта позволяют изменить его MAC-адрес, проверить статус соединения, выбрать требуемый режим: подключение клиентов или работа в режиме WAN. Во втором случае поддерживаются постоянный или динамический адрес, а также PPPoE.

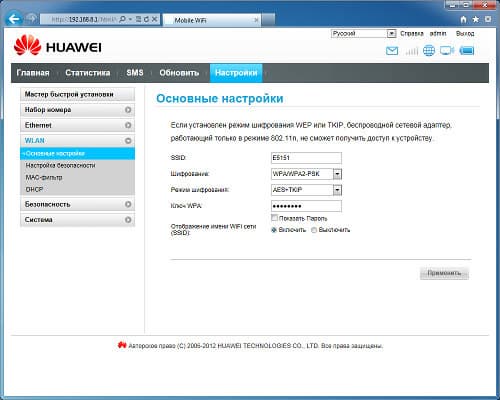

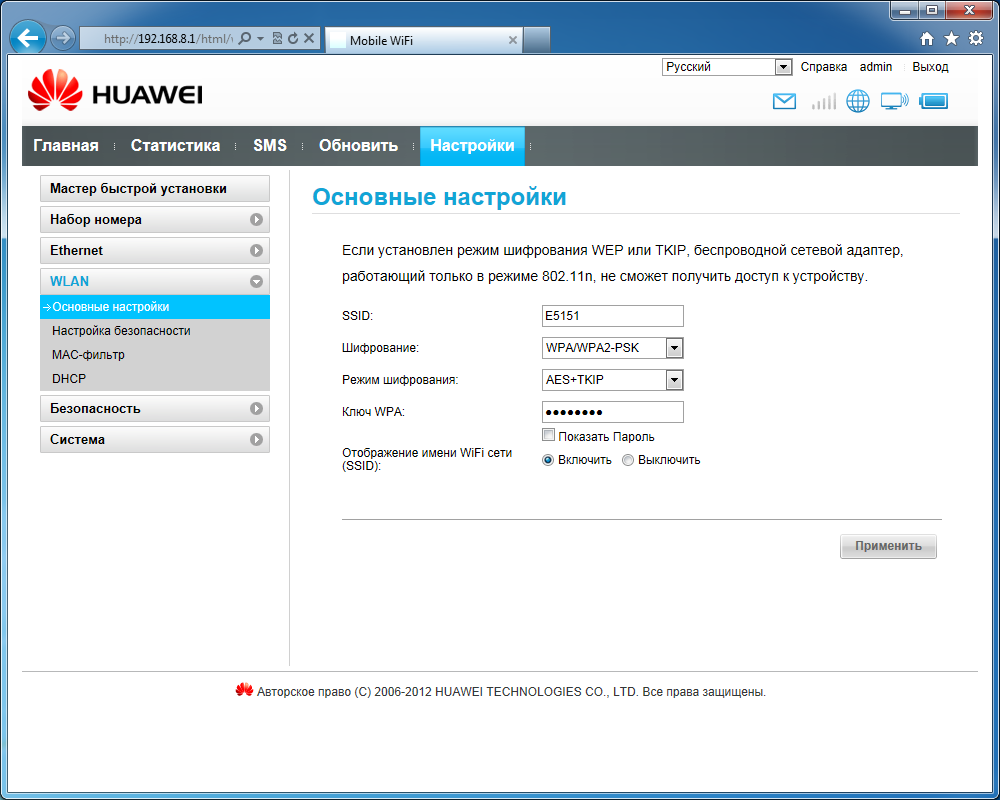

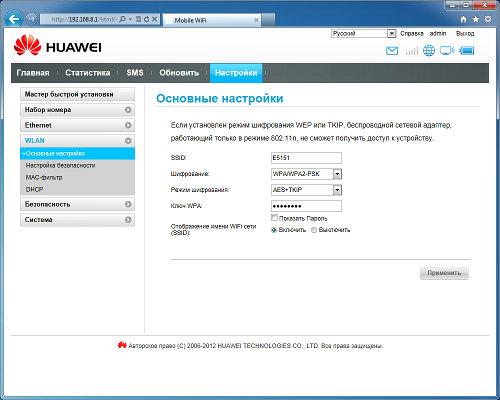

Беспроводной контроллер используется только для организации точки доступа для работы клиентов. Пользователь может изменить имя сети, тип шифрования (открытая сеть, WEP, WPA/WPA2-PSK) и ключ, запретить трансляцию имени сети. Предусмотрен фильтр MAC-адресов клиентов (до 10 записей) и настройка сервера DHCP для раздачи IP-адресов. Также можно выбрать регион, номер канала (поддерживаются в том числе и стандартные для России 13 каналов), режим (b, g, b/g, b/g/n), активировать автоматическое отключение беспроводного контроллера. Последняя опция позволяет сэкономить еще немного энергии при работе в автономном режиме.

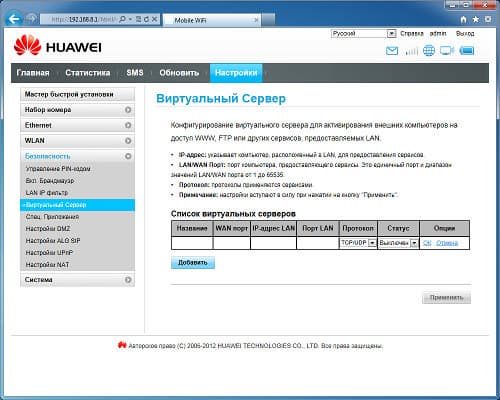

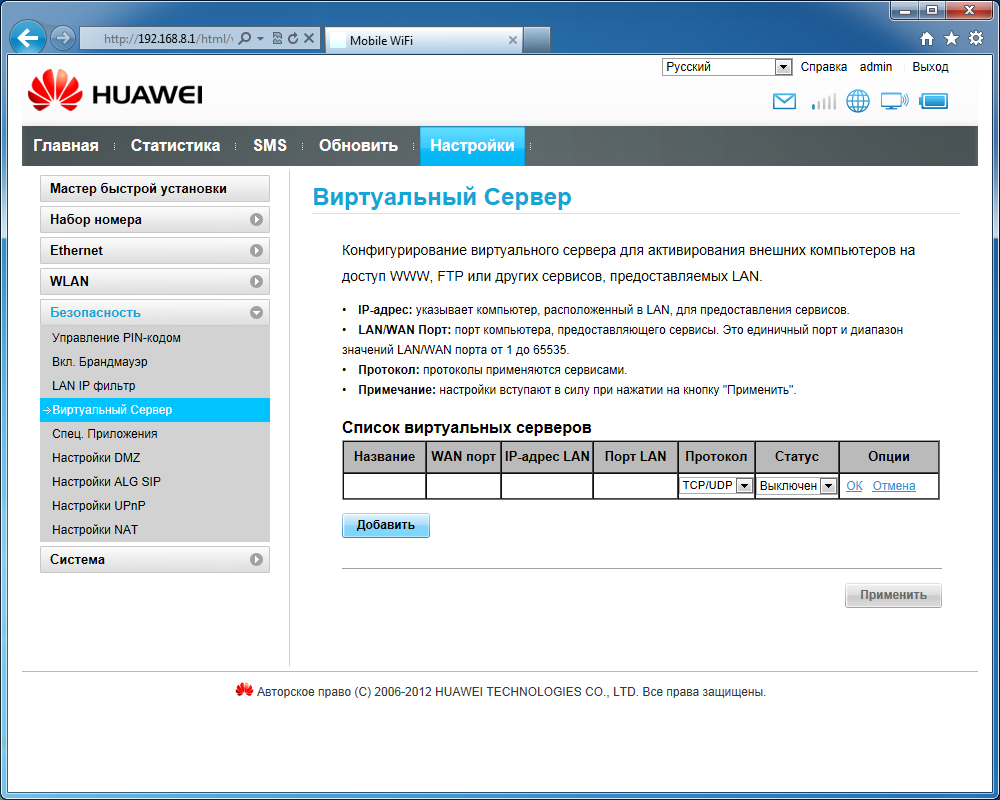

Неожиданно богатым оказался пункт «Безопасность». Кроме необходимой настройки PIN-кода на SIM-карте здесь представлены аналогичные классическим домашним моделям опции: активация UPnP для автоматической трансляции портов, ручные правила для виртуальных серверов и специальных приложений, DMZ, ALG для протокола SIP и даже межсетевой экран с правилами.

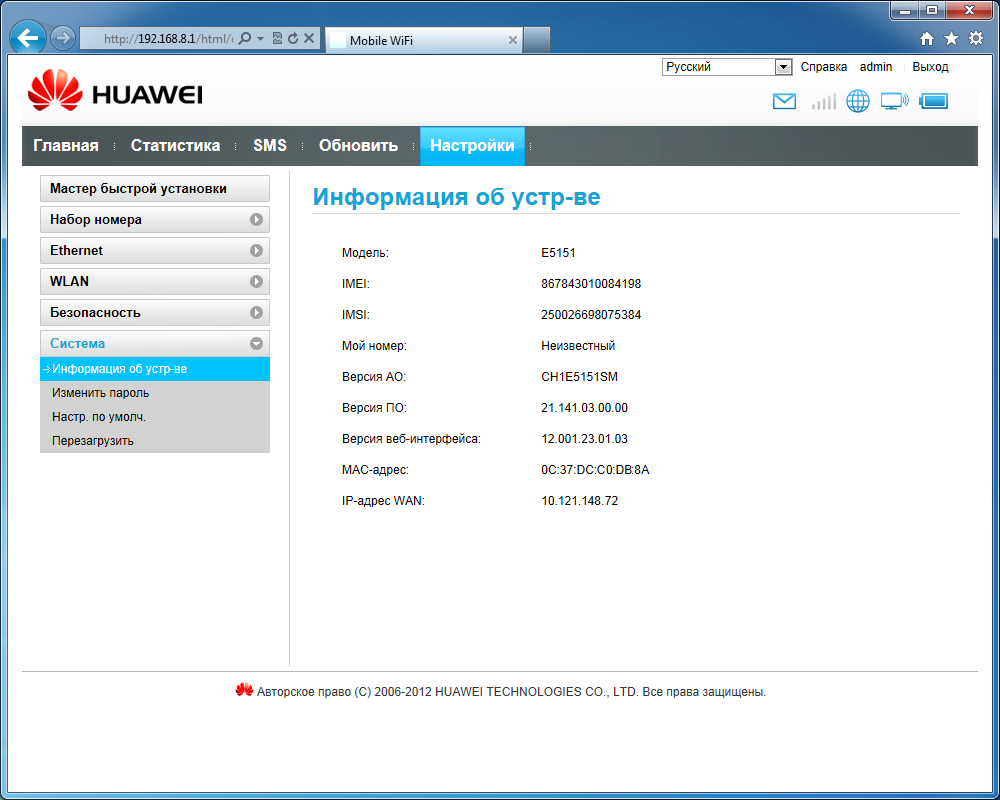

Системные опции традиционны — изменение пароля администратора, сброс настроек, перезагрузка. На отдельной странице отображаются данные об устройстве, включая модель, IMEI, версию прошивки и другие. Системного журнала, к сожалению, не предусмотрено.

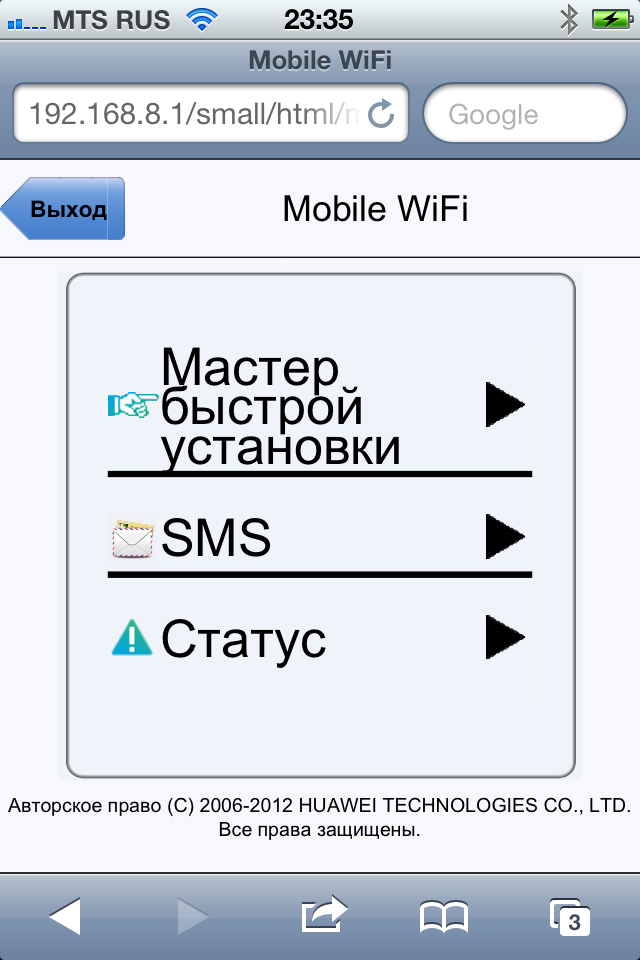

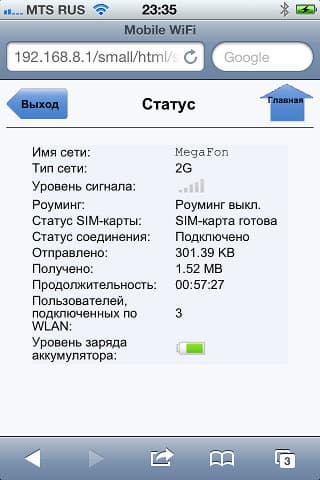

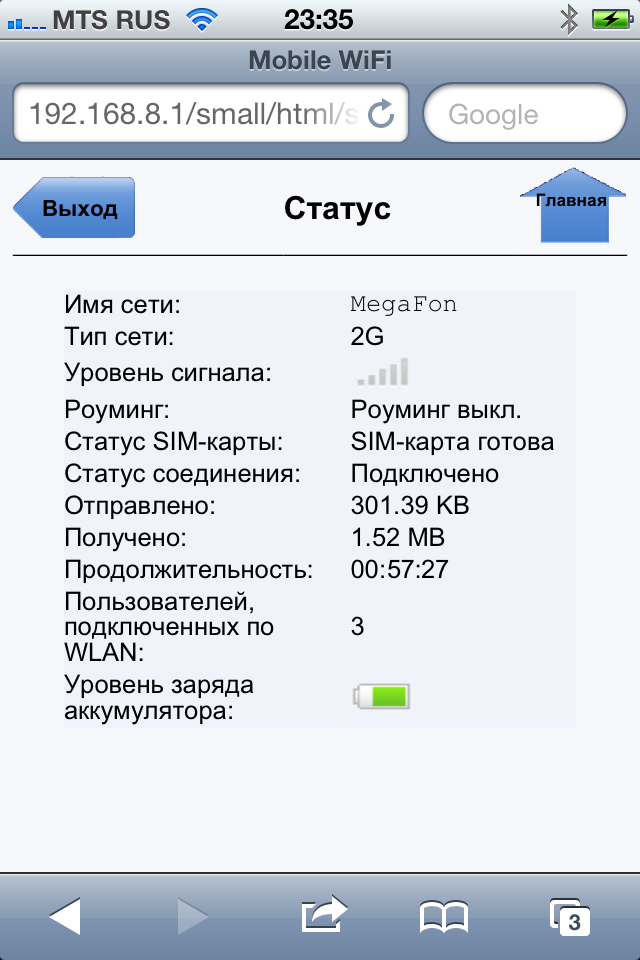

Интересно, что для мобильных устройств используется оптимизированный вариант интерфейса. В нем меньше опций и он лучше выглядит на экране небольшого размера.

Тестирование

Роутер был проверен с SIM-картами трех крупнейших отечественных операторов. Никаких проблем с опознаванием карт и регистрацией в сети не было. Во время тестирования все провайдеры опознавались автоматически и не было необходимости менять настройки APN.

Скорость работы через 3G зависит обычно не от ротуера, а от провайдера и условий приема. Во время тестирования нам встречались цифры от десятков килобит в секунду до нескольких мегабит в секунду. В целом можно отметить, что существенных отличий от хороших USB-модемов мы не заметили.

Для работы по кабелю и переключения режима LAN/WAN скорее всего придется выбирать требуемый режим через меню. По крайней мере, просто подключить провод от клиента оказалось недостаточно. Интересно, что при отключении сетевого кабеля, роутер сам переходит на соединение по 3G, так что для комбинированного домашнее-мобильного режима будет достаточно настроить опции только один раз. При необходимости обслуживания более одного проводного клиента, можно использовать дополнительный коммутатор.

Порт USB при подключении к ПК реализует функции стандартного сетевого контроллера. Для их активации необходим запуск утилиты и установка драйвера с эмулируемого роутером накопителя. Эта возможность была проверена на Windows 7 x64 и Mac OS 10.8.2. Никаких затруднений мы не встретили.

Производитель заявляет о пяти часах автономной работы. Для проверки мы реализовали такой сценарий — установили роутер около окна, подключили к нему по Wi-Fi ноутбук, запустили на нем p2p-клиент для генерации трафика и измерили время до выключения роутера. Результат составил четыре часа и пятьдесят минут, что очень близко к указанным техническим характеристикам. При этом надо отметить, что обмен информацией был достаточно интенсивным (насколько позволил сотовый провайдер и тарифный план), так что с менее серьезной нагрузкой может получится еще больше. Отметим, что во время теста к надежности соединений роутера не было никаких замечаний — и 3G, и Wi-Fi отработали идеально. Температура корпуса во время теста также не вызвала нареканий. Интересно, что роутер активно использует технологии снижения энергопотребления, в частности выключает почти все светодиодные индикаторы при работе от батареи, а если нет клиентов, может отключить и Wi-Fi.

Дальность работы беспроводной точки доступа очень неплоха для компактного устройства — устойчивая связь и передача данных возможна на расстоянии более пятидесяти метров. Этот тест проводился на открытой местности с использованием Apple iPhone 4S.

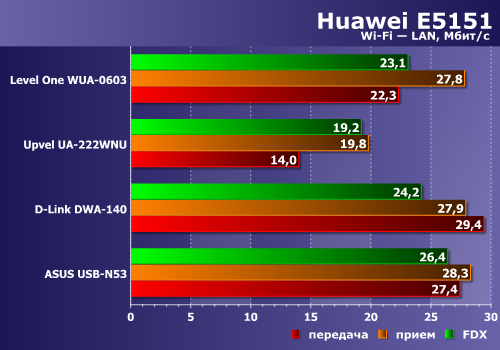

Для измерения скорости маршрутизации в разных режимах мы подключали клиентов через USB, проводной сетевой порт и Wi-Fi. На первом графике приводятся результаты тестирования беспроводного соединения между сегментами WLAN и LAN. Для этого были использованы четыре адаптера: ASUS USB-N53, D-Link DWA-140, Upvel UA-222WNU, Level One WUA-0603. Направление указывается относительно роутера.

Результаты показывают, что беспроводной контроллер роутера обеспечивает скорость до 30 Мбит/с, что вполне соответствует аппаратным характеристикам устройства. Если вдруг вам повезет, и вы будете работать с высокоскоростным соединением 3G (напомним, что формально HSPA+ обеспечивает до 21,6 Мбит/с), то Wi-Fi не будет служить ограничением. Хотя конечно еще неизвестно, как роутер сможет обработать такую нагрузку.

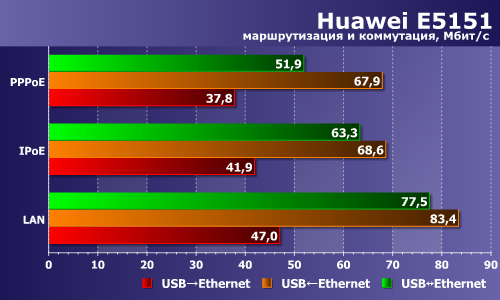

Вторая группа тестов используется для определения производительности в режиме проводного роутера. При этом в RJ45 подключается кабель от провайдера, а клиент работает через USB. Дополнительно на графике приводятся цифры внутренней коммутации USB—LAN при подключении к интернету через 3G.

Видно, что роутер, несмотря на свой размер и явно экономичную платформу, способен обрабатывать трафик на скоростях 40—70 Мбит/с, что можно считать вполне достойным для данного класса устройств.

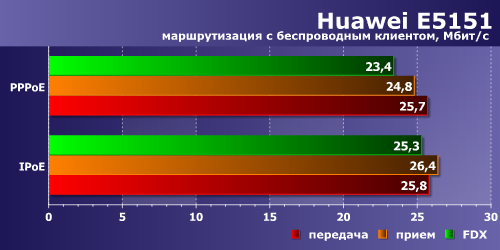

Третий тест позволяет узнать, какую скорость может получить беспроводной клиент при работе через данное устройство с кабельным провайдером. В данном случае использовался адаптер ASUS USB-N53.

Результаты не стали неожиданностью, учитывая указанные ранее цифры для Wi-Fi. Если вы рассчитываете использовать E5151 с проводным подключением и Wi-Fi-клиентами, тарифные планы со скоростями выше 25 Мбит/с не имеют смысла.

Выводы

На наш взгляд, Huawei E5151 получился очень интересным. Устройство имеет стильный дизайн, универсальный 3G-модем, батарею, модуль Wi-Fi, порты USB и Ethernet. Основной сценарий использования данной модели — организация мобильного доступа в интернет для нескольких устройств через сети сотовых операторов. Тестирование показало, что с этой задачей роутер справляется на отлично. Наличие порта проводной сети позволяет также использовать модель в качестве обычного домашнего беспроводного роутера, хотя в этом случае есть определенные ограничения по возможностям и производительности.

В тестах скорости работы беспроводного модуля у нас получились цифры на уровне 30 Мбит/с. Именно этот вариант подключения клиентов можно считать основным. Маловероятно, что такую скорость можно будет увидеть в сетях 3G, но для проводного подключения к провайдеру стоит учесть эту цифру. При этом зона покрытия модели достаточно велика для мобильного устройства.

Производитель решил не класть в комплект поставки зарядку, надеясь, что у большинства современных пользователей найдется лишний блок с Micro-USB. Второй вариант питания — подключение к порту USB компьютера. Причем он может быть совмещен с работой в режиме сетевой карты, что делает устройство немного похожим на обычные USB-модемы. В автономном режиме E5151 может работать несколько часов, так что можно реализовать и полностью мобильный вариант использования.

Стоимость роутера на момент написания статьи составляла около 3000 рублей. За эту сумму при желании можно подобрать комплект из обычного роутера и модема. В некоторых случаях такой комплект может оказаться предпочтительным, но на стороне E5151 будут компактность и автономность.

Средняя цена в Москве, актуальная на момент чтения вами данной статьи, составляет $63(34).
