Бюджетный беспроводной роутер D-Link DIR-300S

Содержание


Большинство последних публикаций о беспроводном оборудовании в данном разделе нашего сайта были посвящены высокоскоростным устройствам с гигабитными сетевыми портами и двухдиапазонными точками доступа. Конечно, эти устройства современные и очень интересные, однако их стоимость достаточно высока. Для более полного представления текущей ситуации в сегменте беспроводного оборудования в этом материале мы решили познакомиться с одним из представителей начального класса — роутером D-Link DIR-300S. Эта модель оборудована портами 100 Мбит/с и имеет однодиапазонную точку доступа с единственной антенной с коэффициентом усиления 5 дБи.

Название DIR-300 уже давно известно нашим читателям и стало в определенном смысле нарицательным для недорогих роутеров с базовой функциональностью. Первая модель этого семейства была представлена в 2007 году, а всего с тех пор было выпущено почти десять модификаций этого устройства. Причем отличались они не только внешним видом, но и платформой, включая производителя SoC. В этот раз мы протестируем последнее поколение, которое получило суффикс «S» после цифр, а аппаратная ревизия начала новый цикл с A1.

Что касается компании D-Link, то этот производитель давно представлен на отечественном рынке и является одним из наиболее крупных игроков не только в сегменте домашнего сетевого оборудования, но и в корпоративном сегменте.

Комплект поставки и внешний вид

Роутер поставляется в привычной картонной коробке. Ее оформление традиционно для данного производителя, так что на полке в магазине она будет смотреться знакомо. Как обычно, на коробке есть фотографии устройства, схема подключений, некоторые технические характеристики и другая информация.

Несмотря на то, что у нас на тестировании был ориентированный на наш рынок продукт, локализация явно была неполной. Впрочем, это, как говорят, «на скорость не влияет».

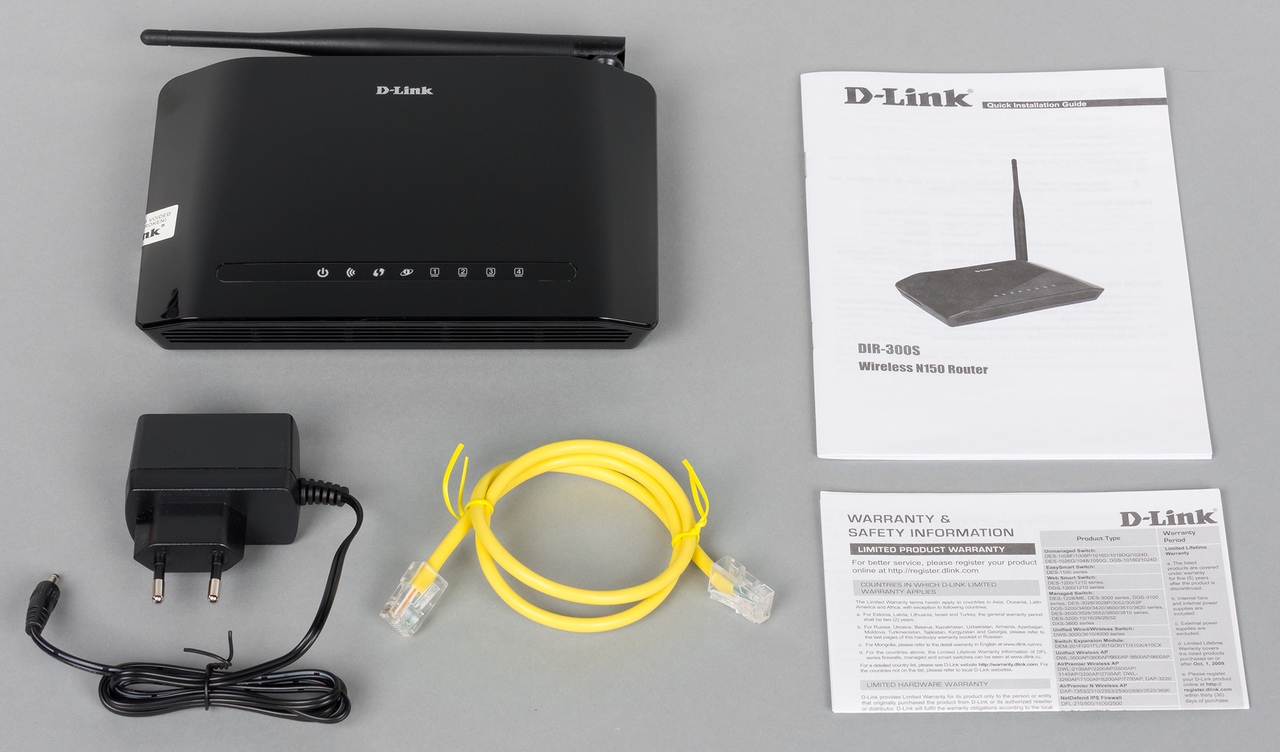

Внутри коробки в дополнительных картонных вставках находятся роутер, внешний блок питания (12 В 0,5 А), один сетевой патч-корд, краткая инструкция по началу работы на русском языке и листовка с условиями гарантии. Замечание здесь только одно — патч-корд имеет длину всего 60 см. Понятно, что это бюджетное устройство, но таким кабелем воспользоваться может быть непросто даже для первоначальной настройки роутера. Зато цвет «веселый» — желтый.

На сайте производителя все семейство DIR-300 представлено на одной странице, что вносит некоторую путаницу. К счастью, на ней есть табличка-сравнение с фотографиями моделей. В разделе поддержки можно скачать электронные версии описаний и руководства пользователя на русском и английском языке, а также первую и единственную версию прошивки.

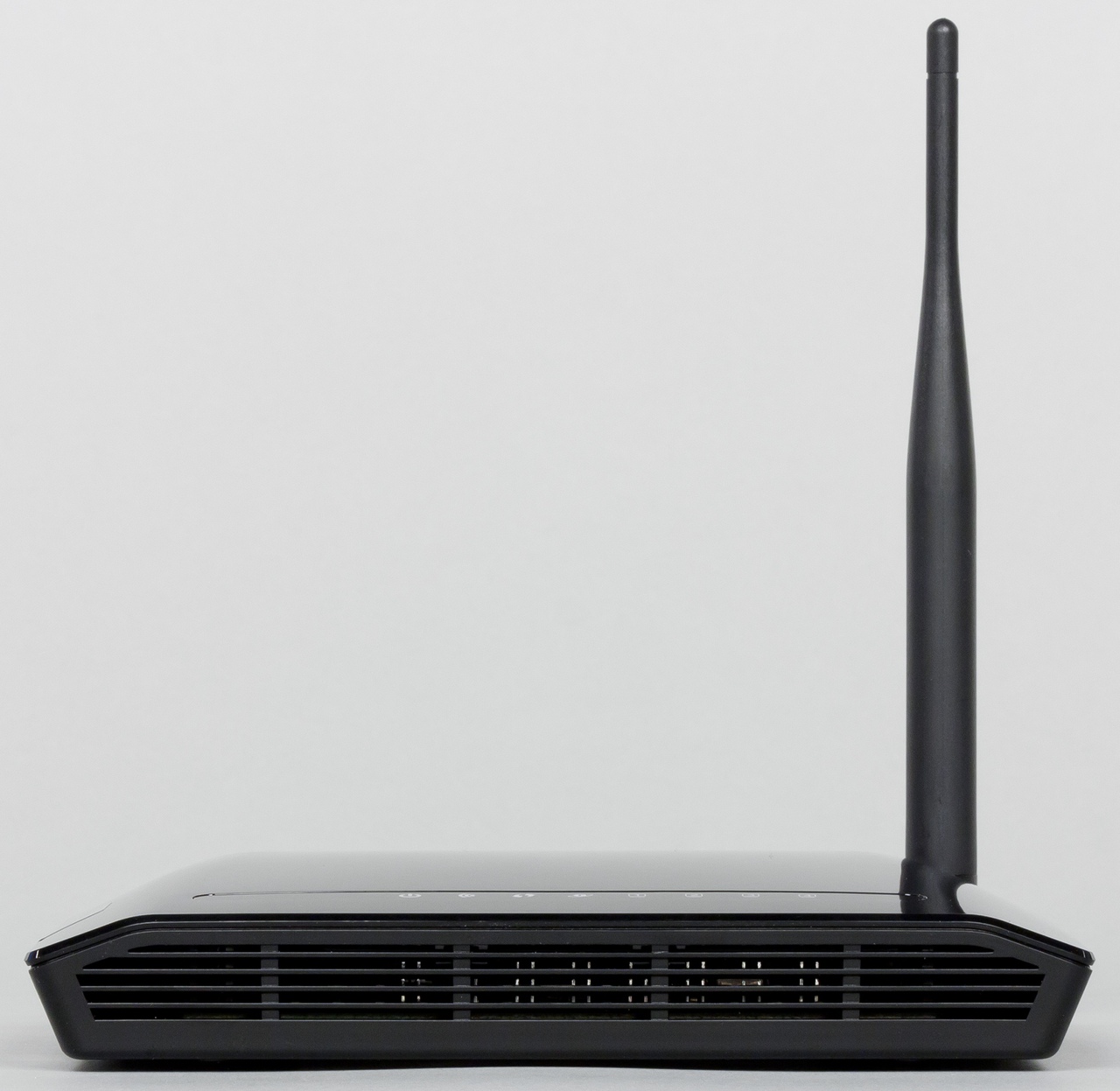

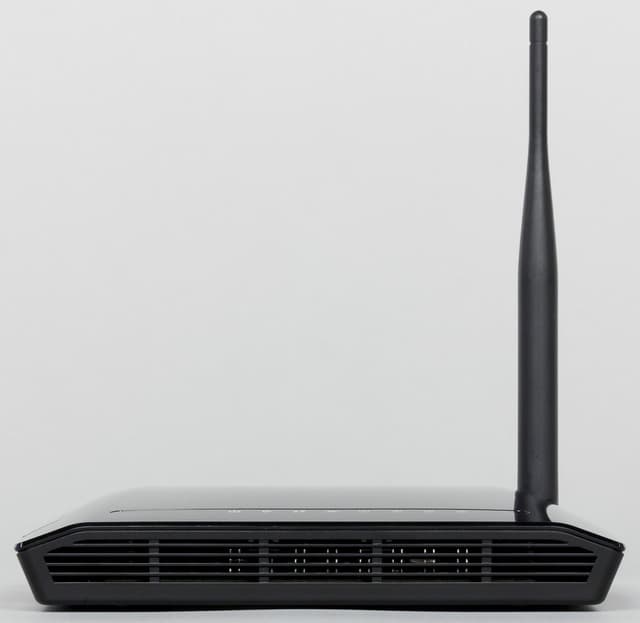

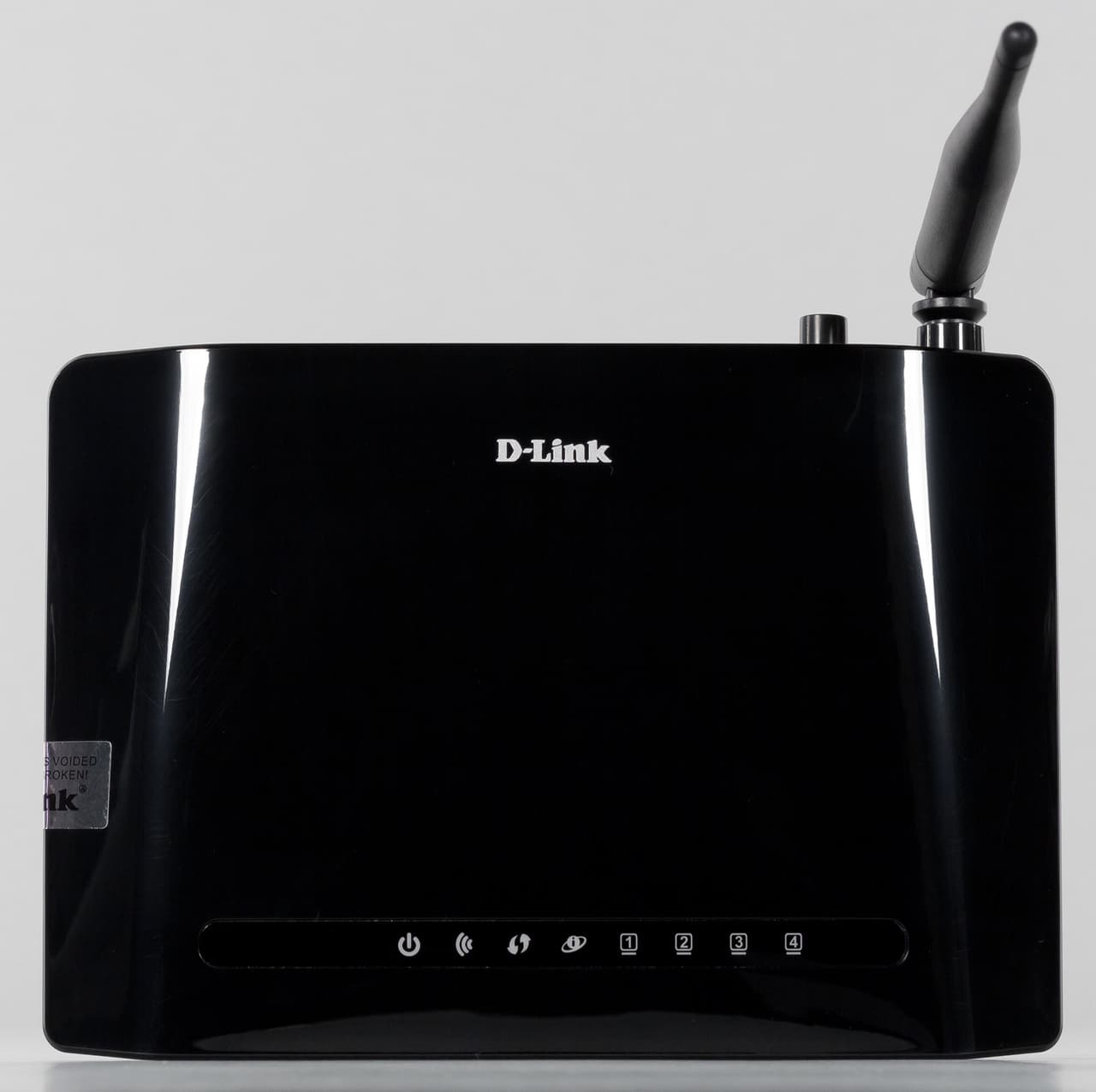

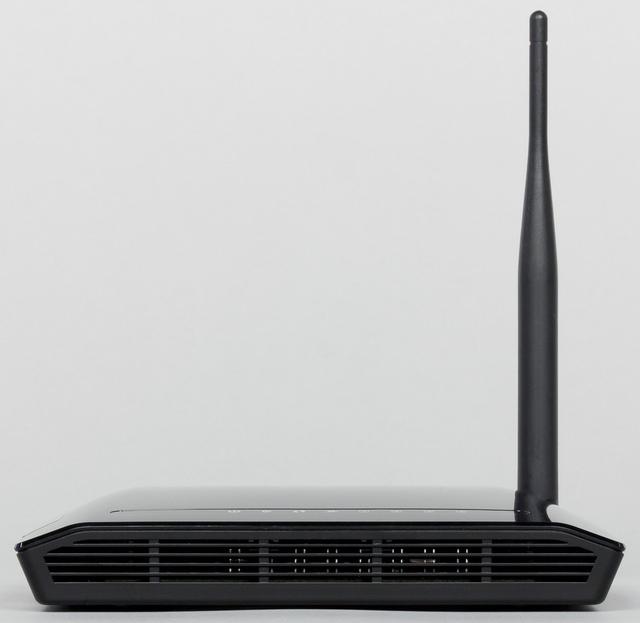

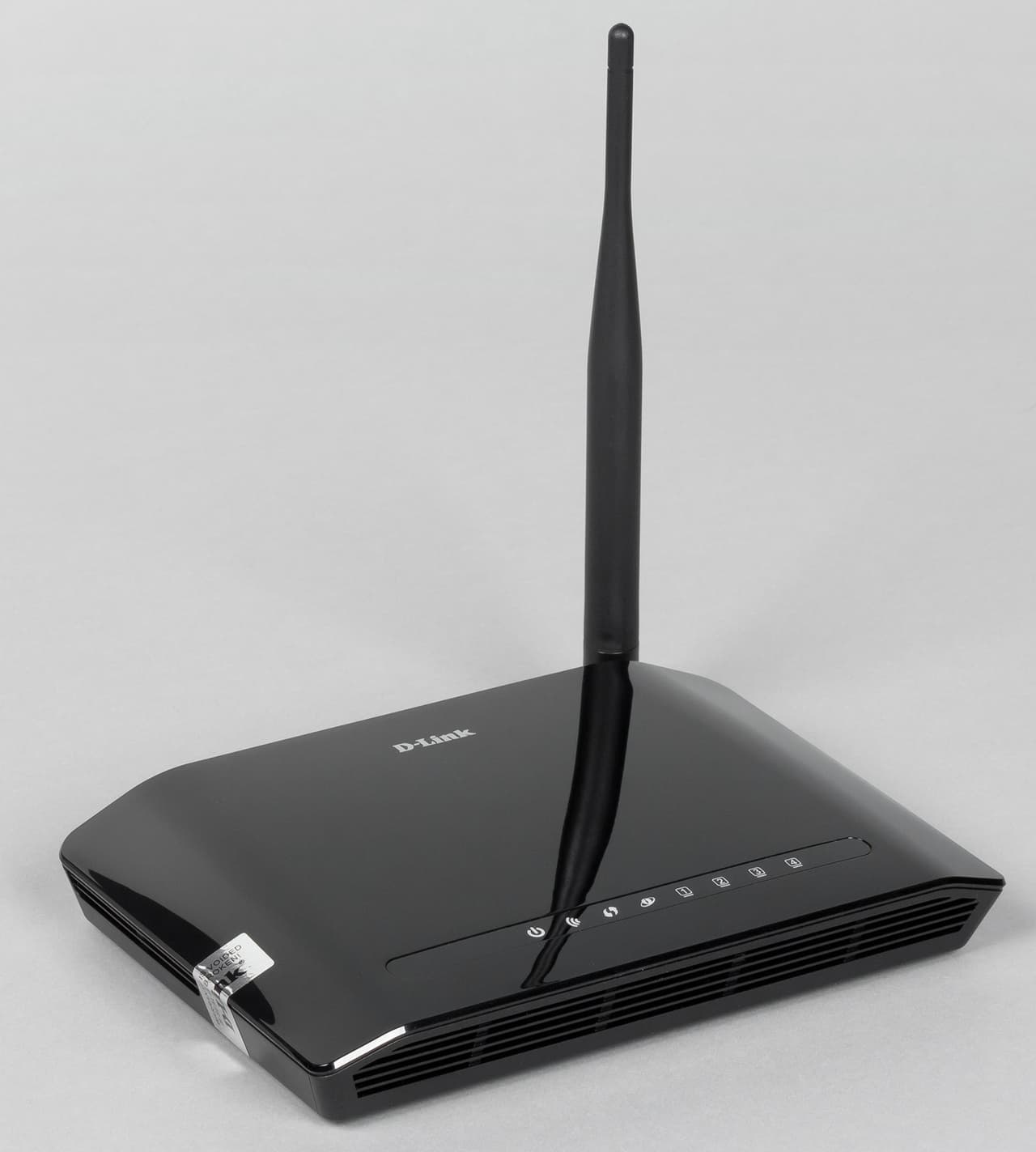

Внешний вид и конструкция модели вполне характерны для бюджетного сегмента. Корпус изготовлен из черного пластика и имеет габаритные размеры 175×123×32 мм без учета подключений кабелей и антенны. Верхняя крышка глянцевая и моментально собирает пыль и легко царапается даже при аккуратном использовании.

В ее передней части находятся восемь индикаторов зеленого цвета. Их логотипы на вставке достаточно крупные, что удобно. А вот нижняя часть корпуса матовая, что гораздо практичнее.

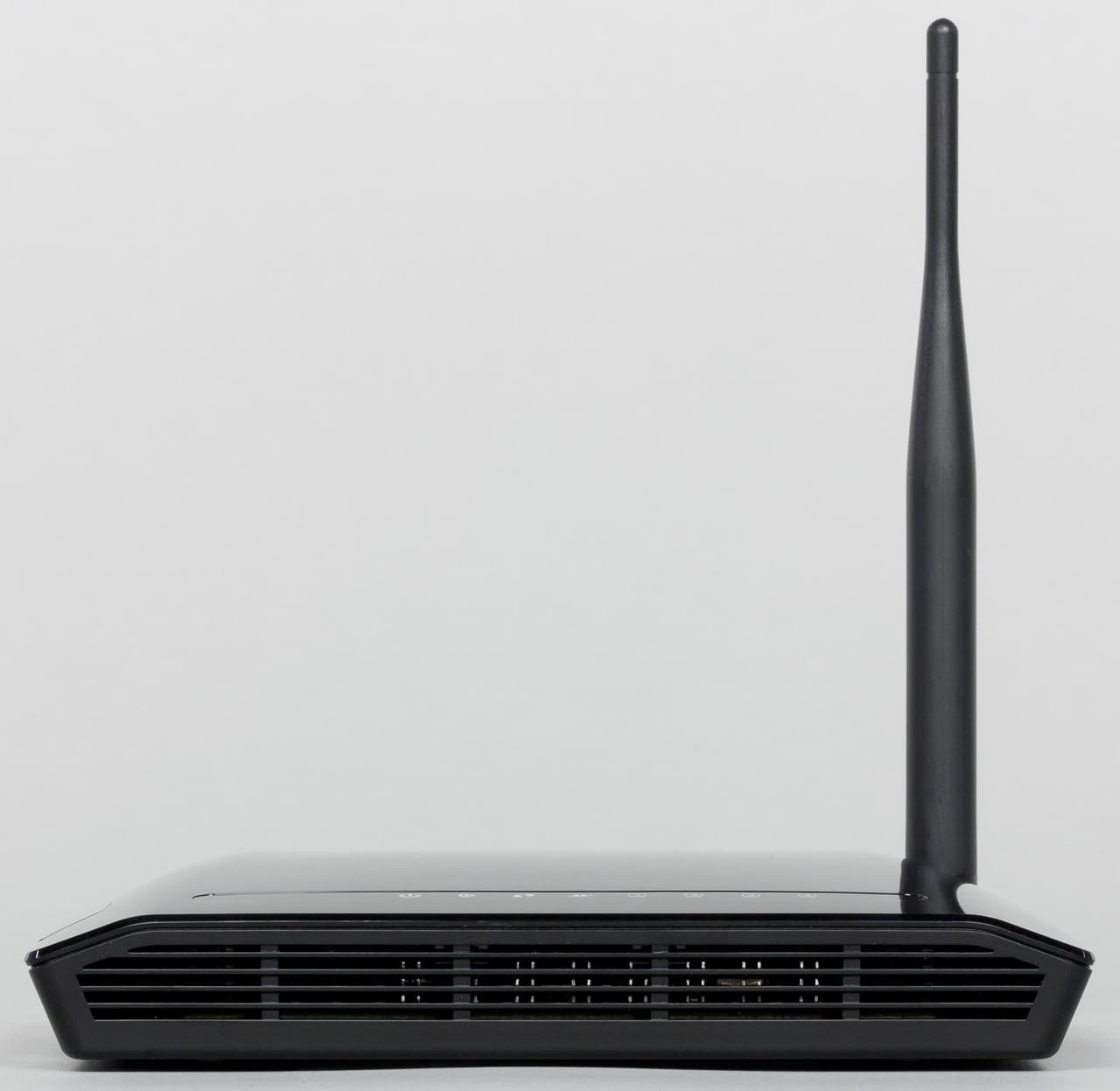

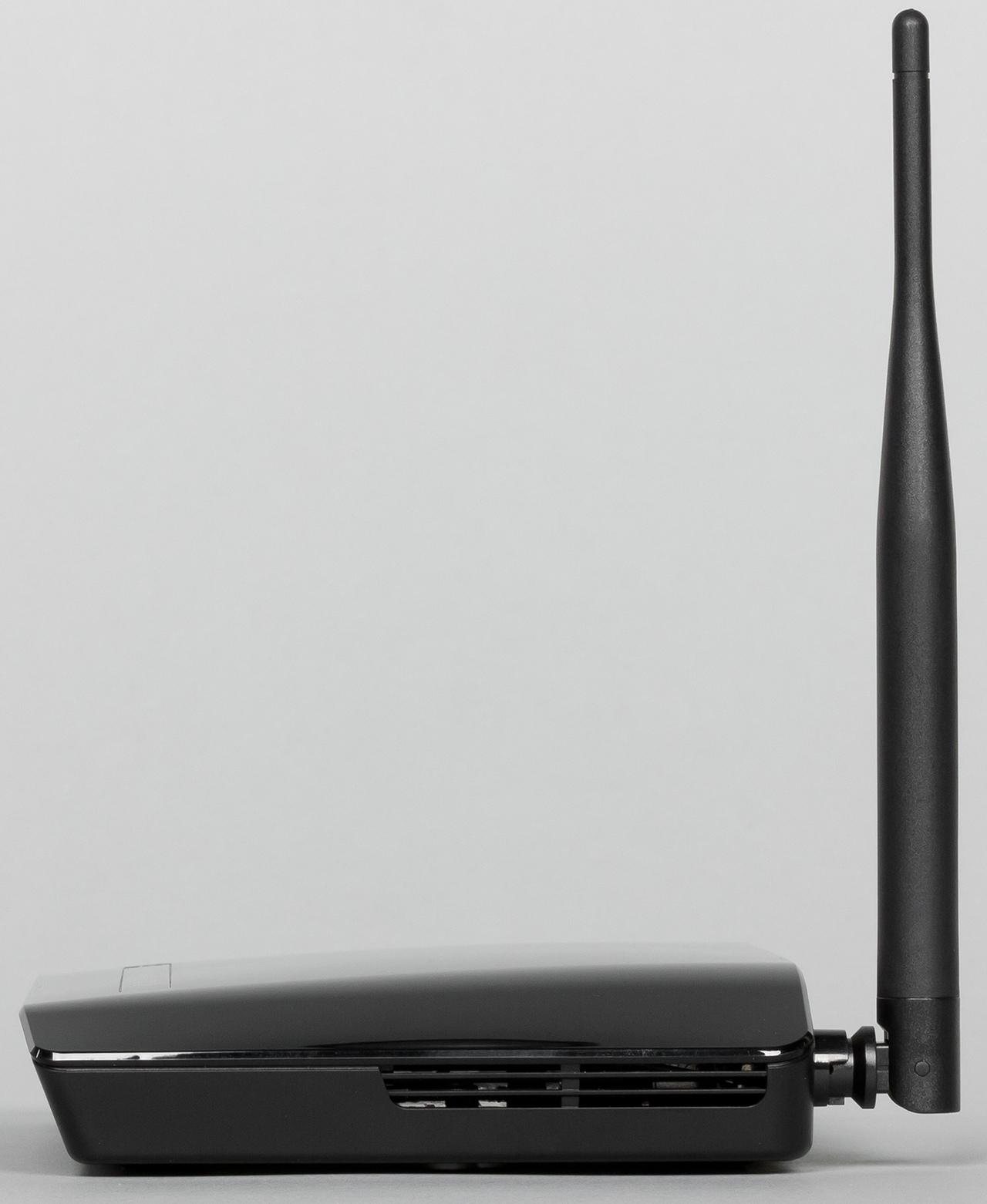

Форма корпуса роутера интересна скошенными гранями, так что модель выглядит достаточно привлекательно. На боковых торцах и дне можно заметить вентиляционные решетки.

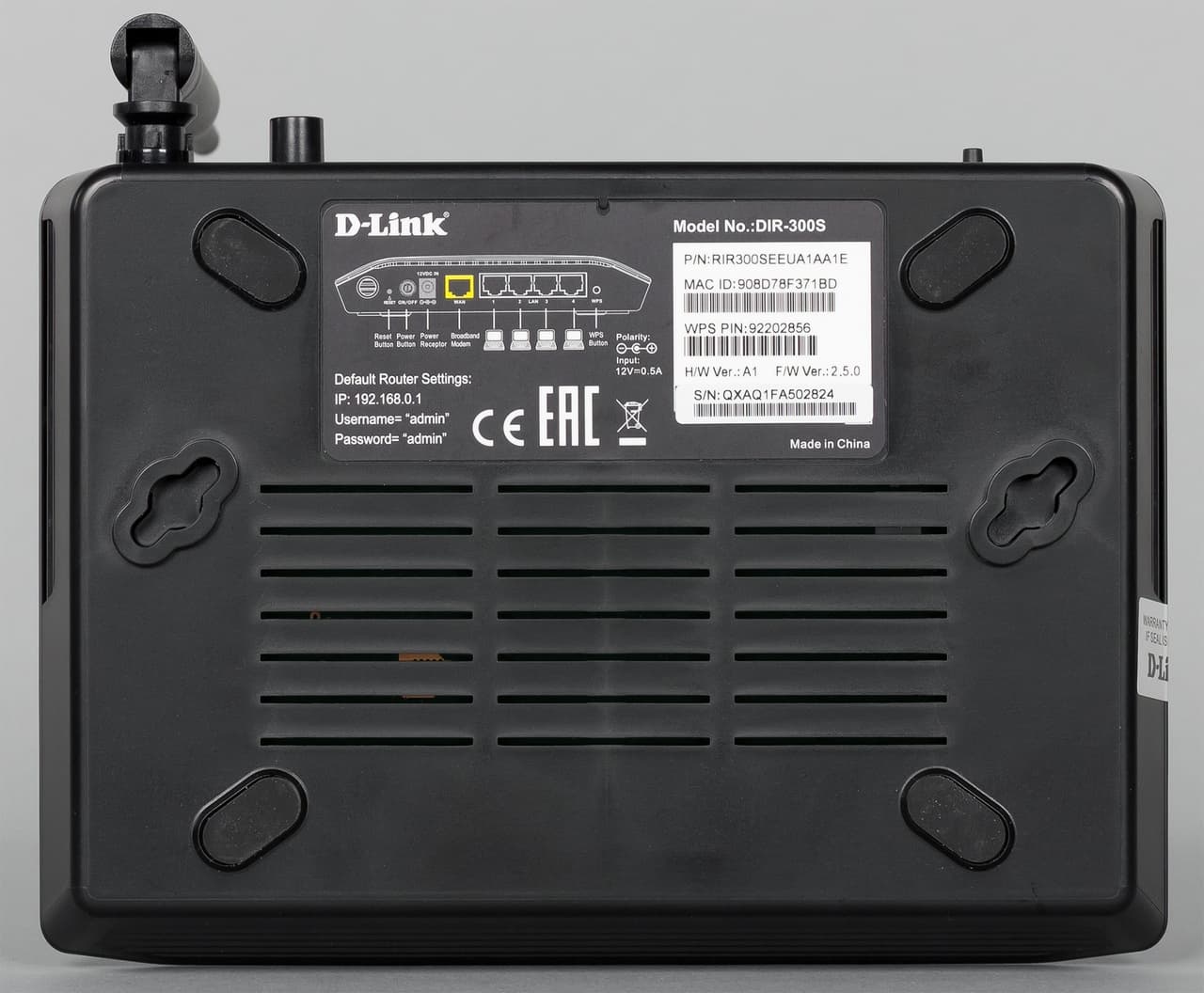

Опирается устройство на четыре ножки, на резиновых вставках для них этот производитель к счастью не стал экономить. Предусмотрены и два специальных отверстия для крепления роутера на стену. При этом допускается использовать любую ориентацию.

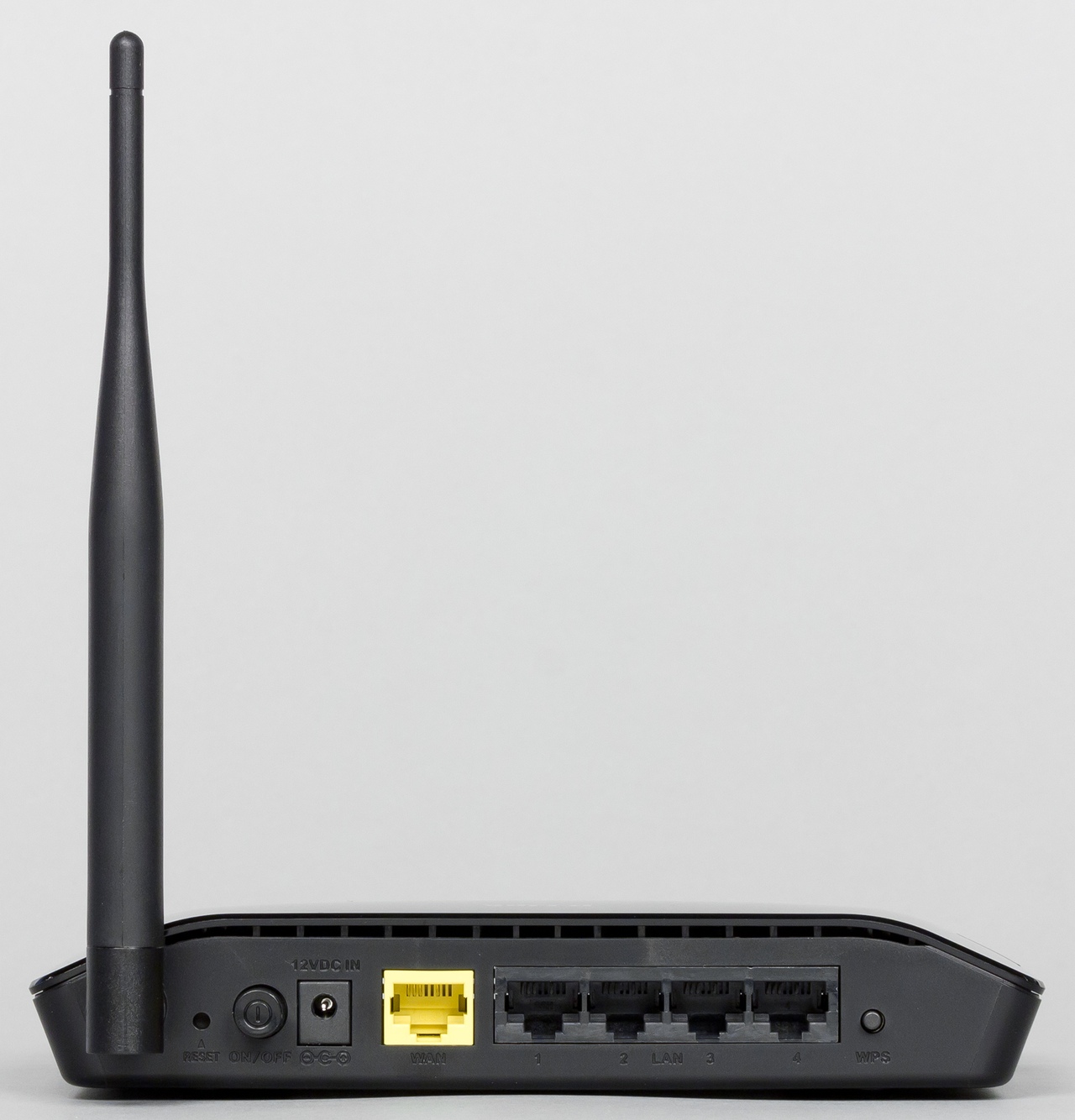

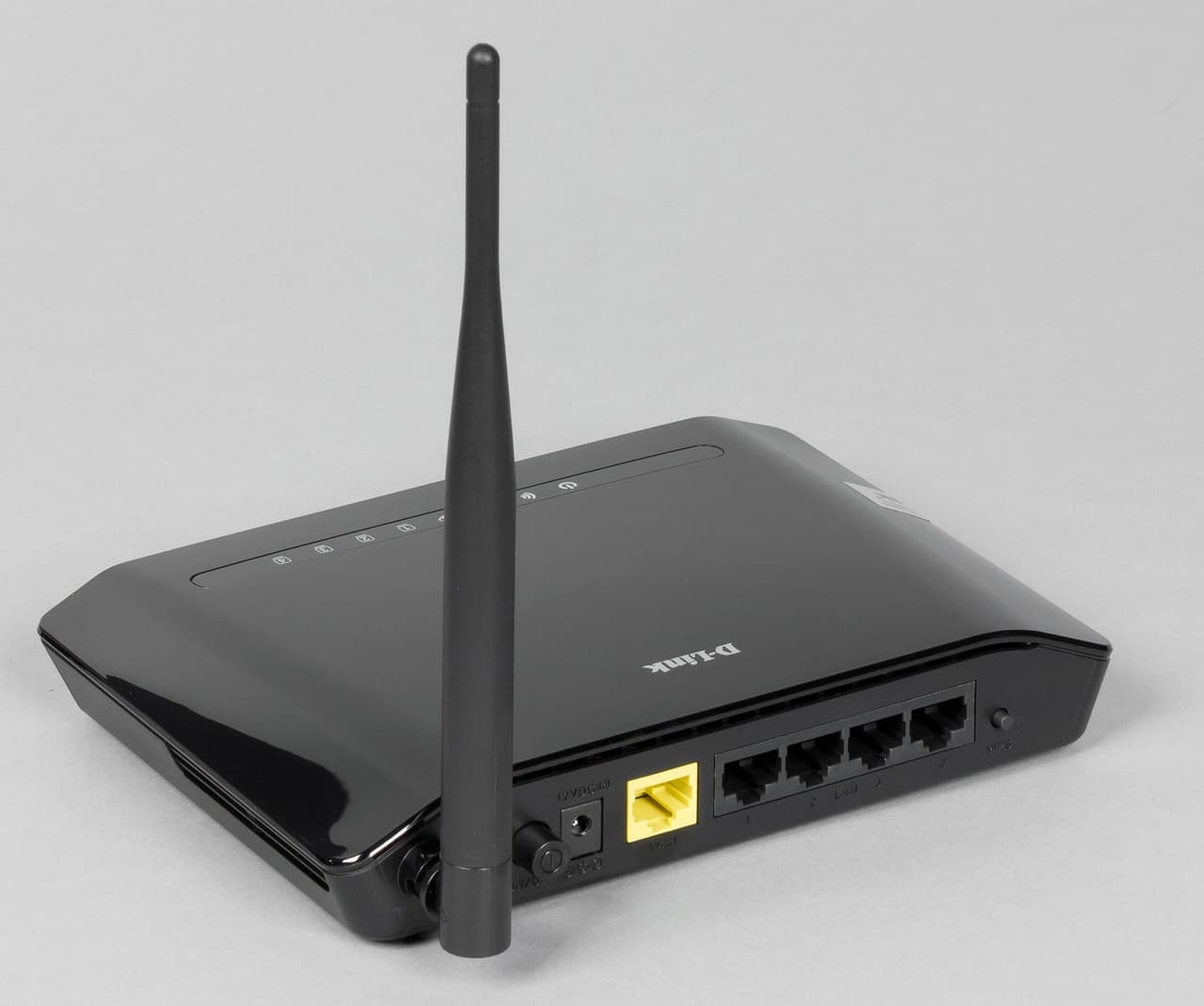

На задней панели мы видим крупную (17 см) несъемную антенну с двумя степенями свободы, скрытую кнопку сброса настроек, выключатель питания, вход блока питания, один порт WAN и четыре порта LAN, а также кнопку WPS.

Кроме глянца на верхней панели, замечаний к конструкции устройства нет.

Аппаратная конфигурация

Интересно, что печатная плата роутера относительно крупная для такой модели. Основой аппаратной платформы служит чип Realtek RTL8196E. Этот относительно немолодой процессор используется в десятке роутеров от D-Link, так что есть шанс, что с прошивкой проблем не будет. Частота его работы — 400 МГц, что вполне характерно для данного сегмента. Объем оперативной памяти составляет 32 МБ, прошивка записана в модуль флэш-памяти на 8 МБ.

Радиоблок с поддержкой 802.11b/g/n с максимальной скоростью подключения 150 Мбит/с в диапазоне 2,4 ГГц выполнен на внешнем чипе Realtek RTL8188ER. Антенный кабель припаян к плате. Сетевой коммутатор с портами на 100 Мбит/с встроен в основной процессор.

Никаких радиаторов или экранов в устройстве нет. Печатная плата вероятно универсальная и используется также в других моделях с парой антенн (внешних или внутренних) и с портом USB. Также на ней можно заметить контактную площадку, похожую на консоль. Впрочем, устройство имеет доступ к операционной системе через telnet, так что вероятно некоторым пользователям могут быть интересны варианты альтернативных прошивок.

Тестирование роутера проводилось с единственной существующей для него прошивкой версии 2.5.1 от 16 октября прошлого года.

Настройка и возможности

Для настройки роутера используется знакомый по некоторым другим моделям этого производителя веб-интерфейс. Для него предусмотрено несколько вариантов локализации, включая английский и русский языки. Заметим, что изменение некоторых параметров требует явной операции сохранения конфигурации, о чем напоминает всплывающий баннер. Можно настроить и удаленный доступ к интерфейсу с заданных адресов, при этом номер порта можно изменить, а также использовать протокол HTTPS.

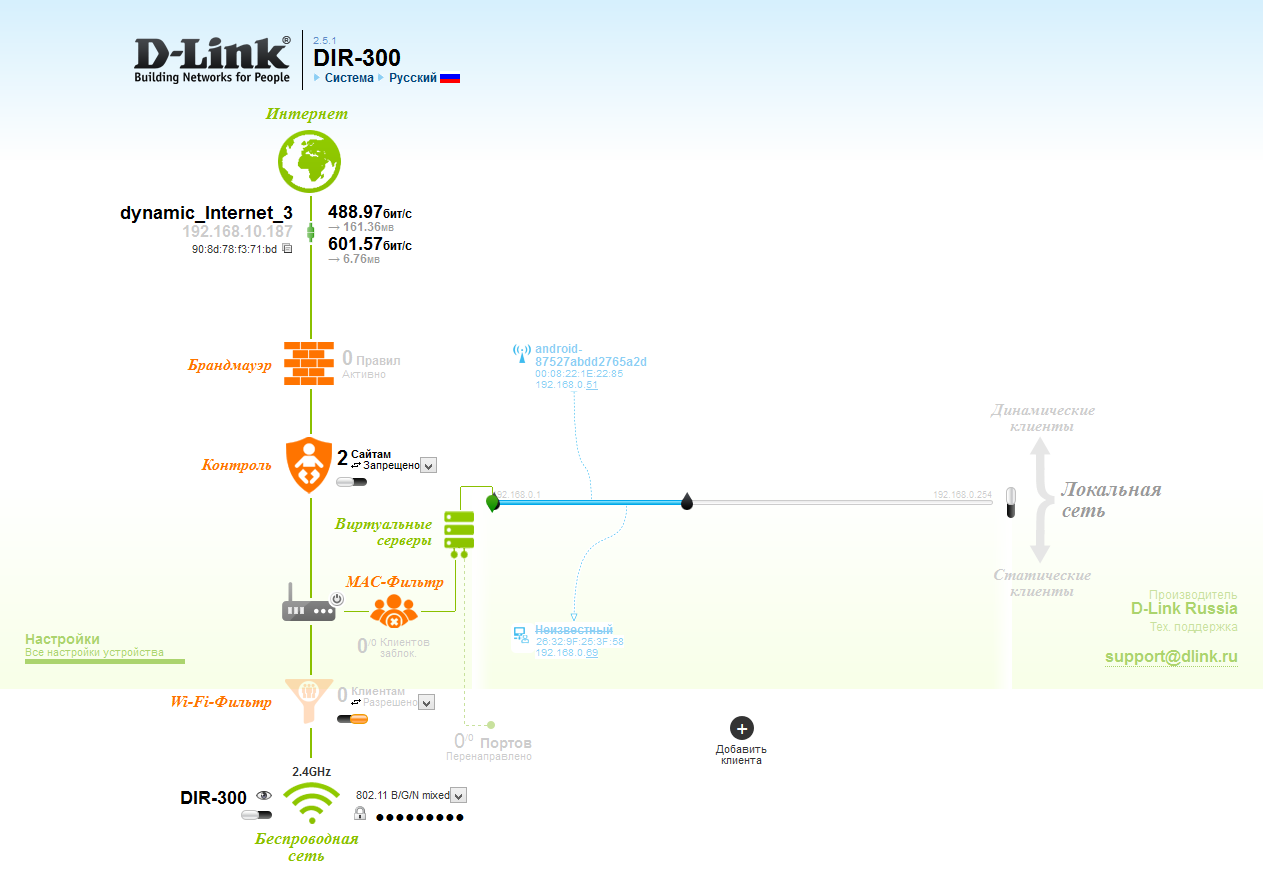

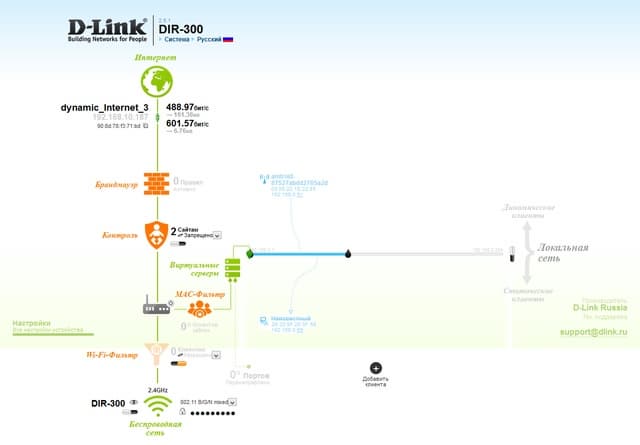

В дополнение к традиционному варианту меню, здесь есть специальная страница «Мониторинг», на которой представлена графическая схема сети пользователя, включая роутер, его интерфейсы и сервисы, а также клиентов. Честно говоря, удобной и понятной ее назвать достаточно сложно. В дизайне используется множество вариантов шрифтов, что запутывает. Хотя, возможно, у нас просто мало опыта работы с этой версией.

Со схемы можно сразу перейти ко многим основным настройкам, но удобнее обратиться к полной версии в привычном формате.

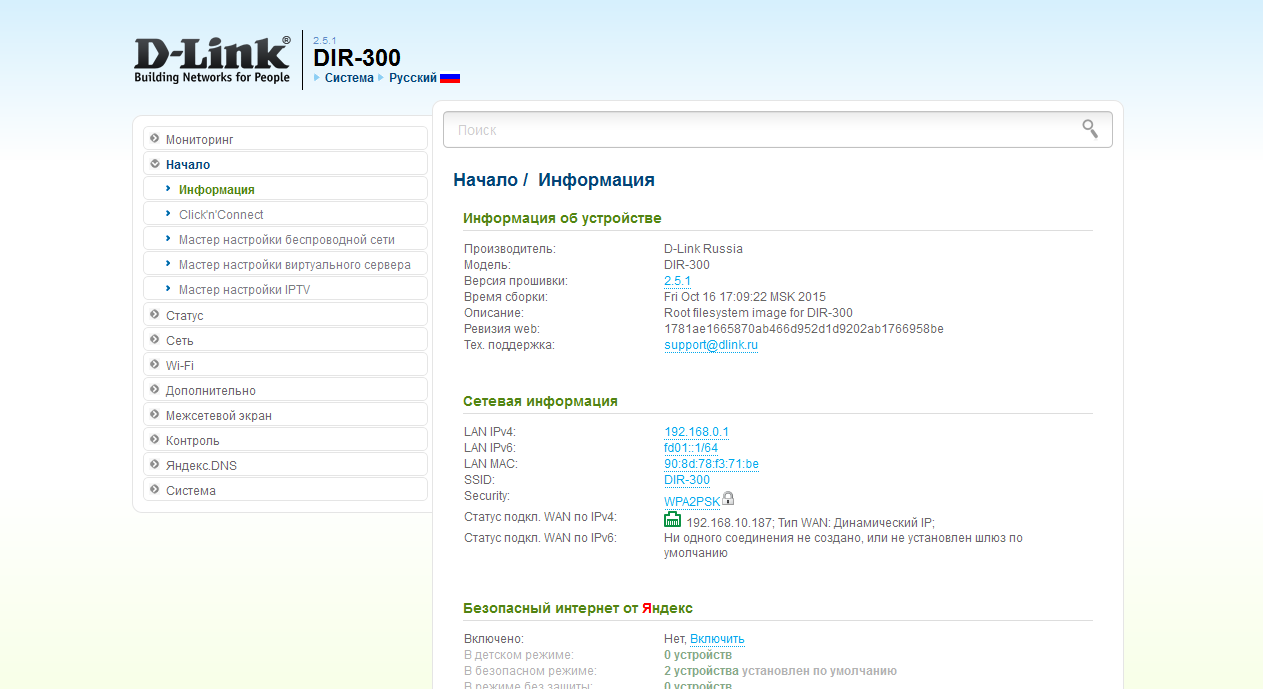

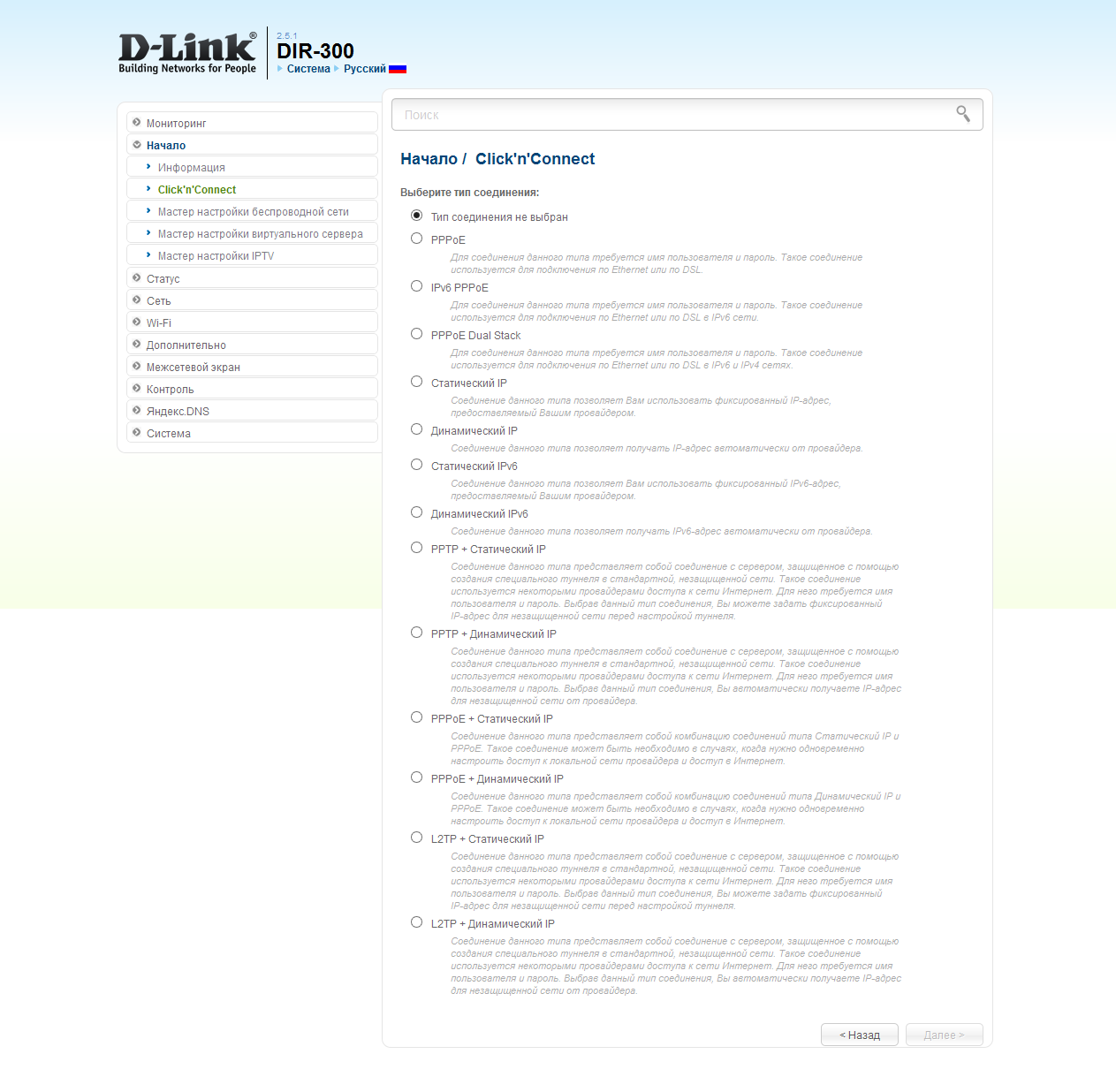

В группе «Начало» есть страница текущего состояния роутера, на которой представлена информация о прошивке и сетевых подключениях. Здесь есть и четыре помощника настройки: подключения к интернету, беспроводной сети, проброса портов (виртуального сервера) и IPTV.

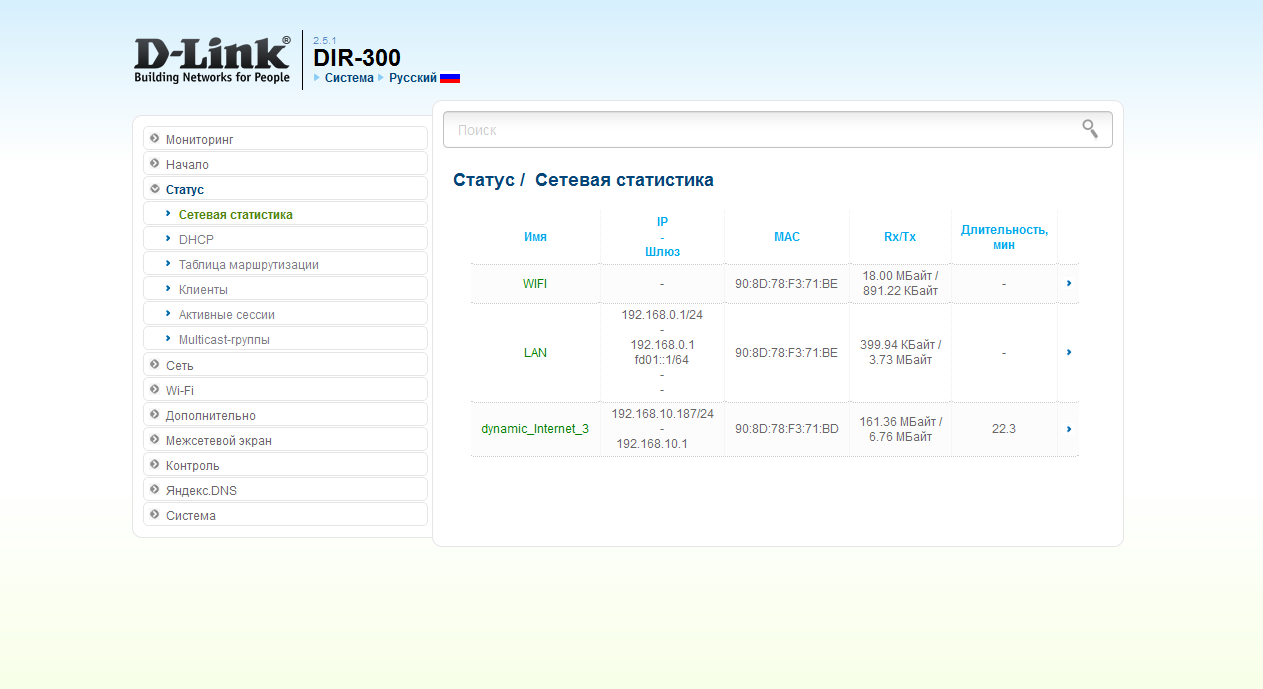

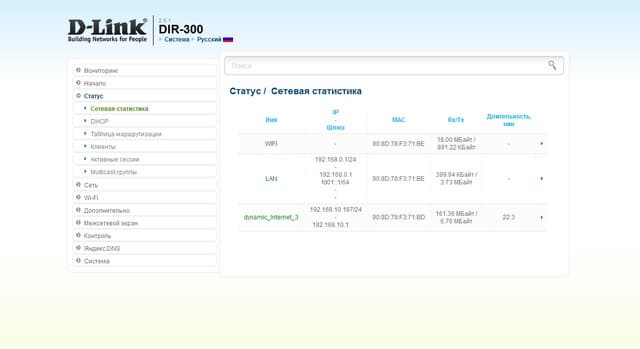

Группа «Статус» позволяет получить расширенные данные о текущем состоянии роутера и локальной сети. В ней представлены страницы статистики трафика по интерфейсам, таблица выдачи IP-адресов сервером DHCP, таблица маршрутизации, список клиентов с адресами и типом подключения, таблица активных сетевых сессий и список групповых адресов мультикаст.

Для подключения к интернету поддерживаются все популярные варианты — IPoE, PPPoE, PPTP и L2TP. В случае работы через сервер доступа, можно настроить одновременную работу и с локальной сетью провайдера. Поддерживается изменение MAC-адреса порта WAN, корректировка MTU, отключение NAT, настройка IGMP, включение ALG для некоторых протоколов, разрешение управления по TR-069 и другие опции. При необходимости можно изменить список серверов DNS, а также добавить собственные записи в таблицу маршрутизации. Кроме того, роутер имеет встроенный клиент DDNS с поддержкой трех сервисов, включая собственный от D-Link.

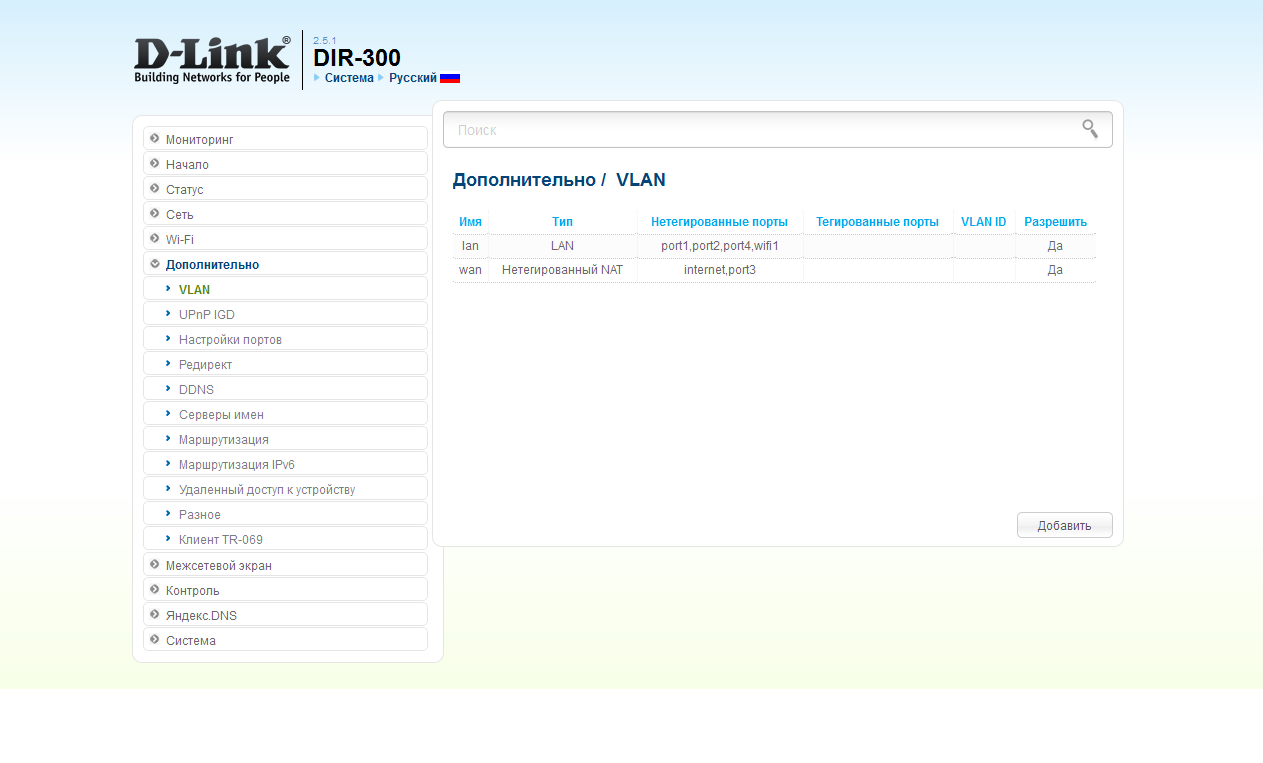

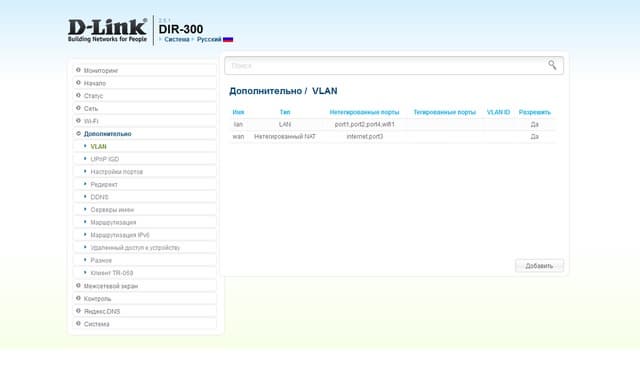

Для реализации сценариев работы с IPTV поддерживается технология мультикаст, выделение портов для ТВ-приставок и VLAN.

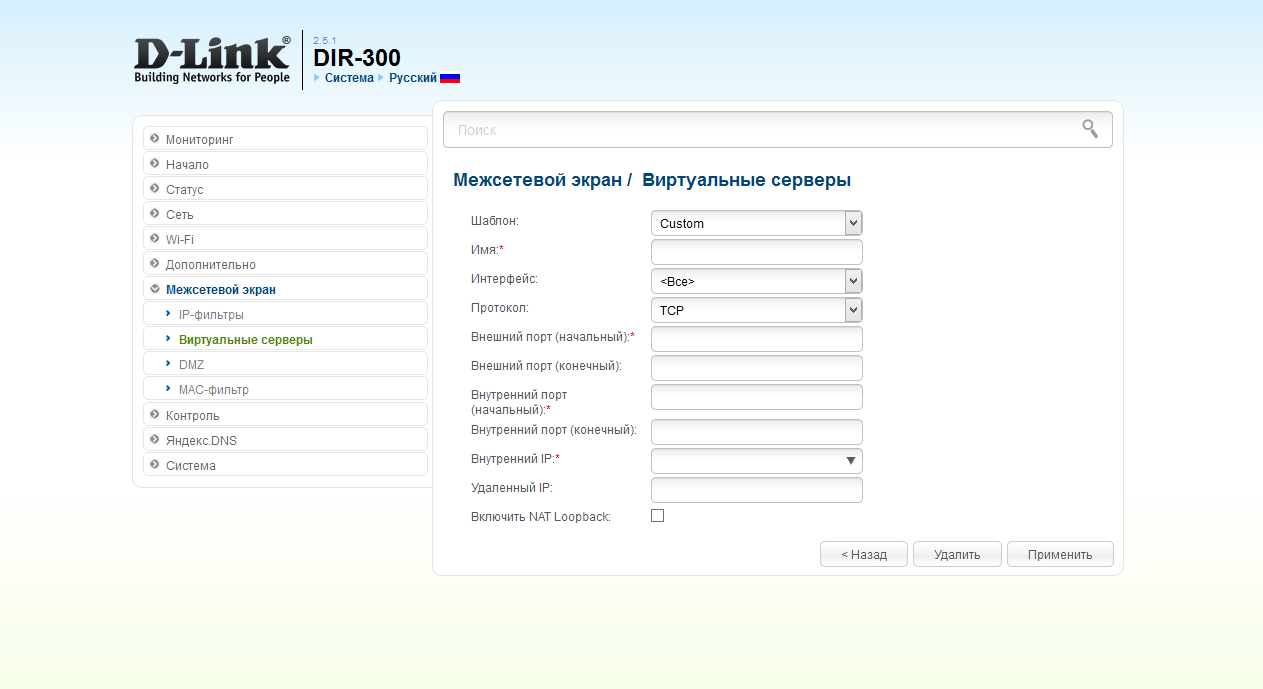

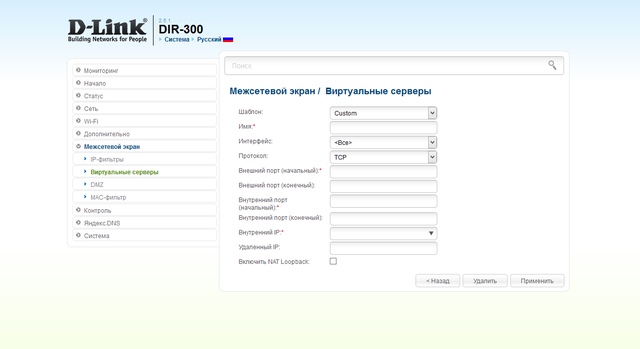

Для обеспечения доступа к сервисам в локальной сети предусмотрена поддержка протокола UPnP, технологии DMZ и программирование собственных правил трансляции портов. Заметим, что в правилах можно использовать диапазоны портов, а также разные номера для внутренних и внешних портов.

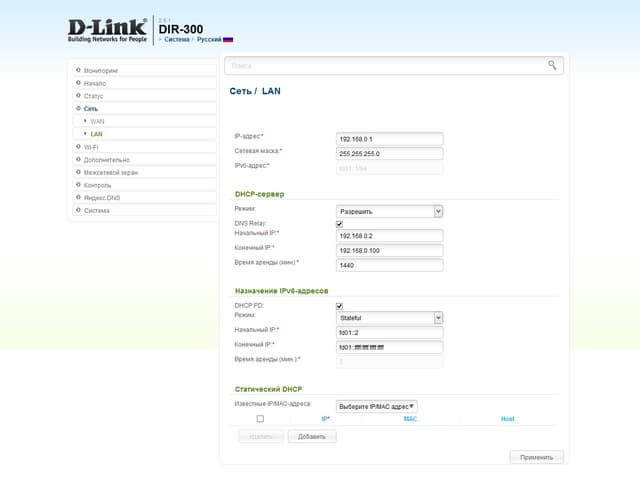

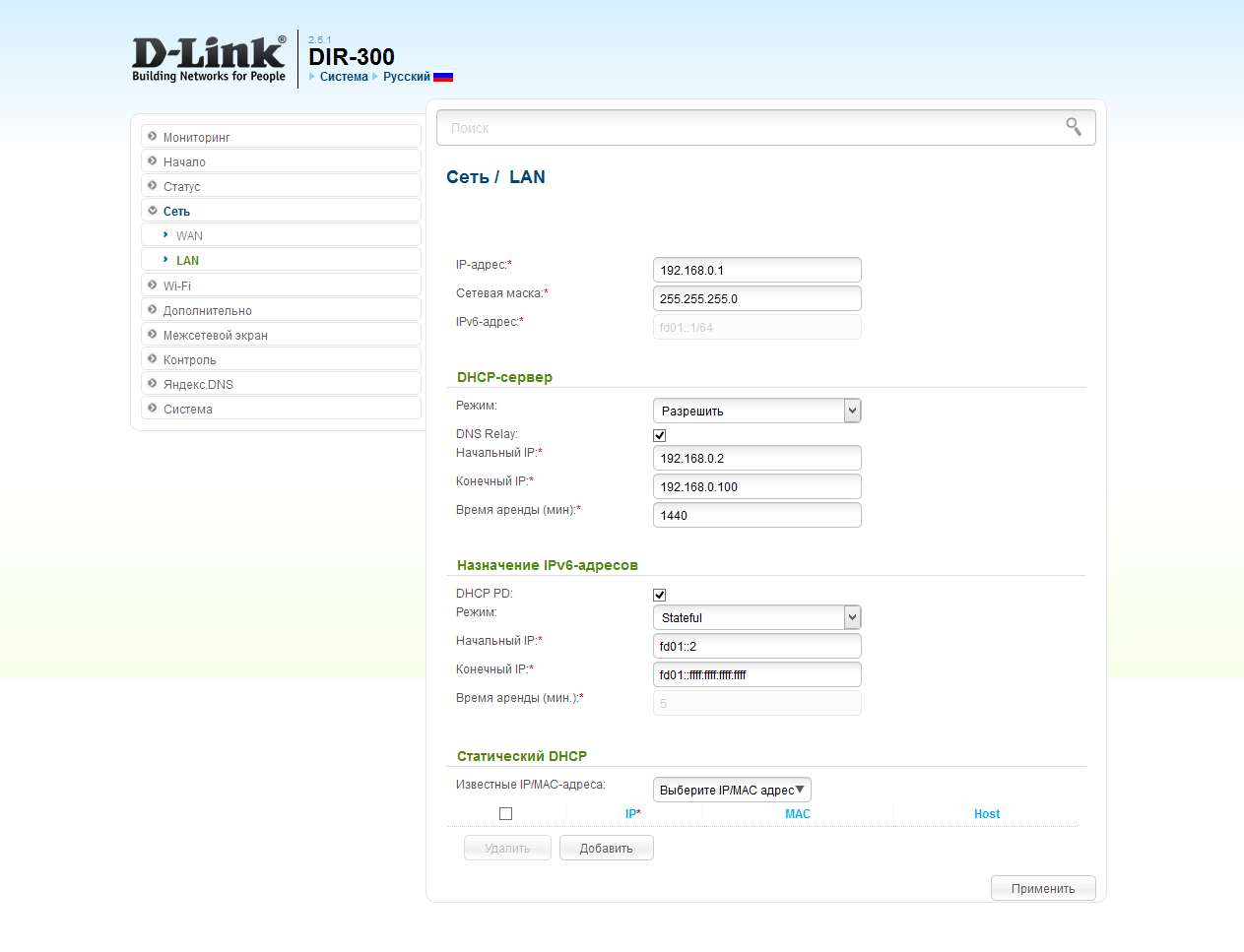

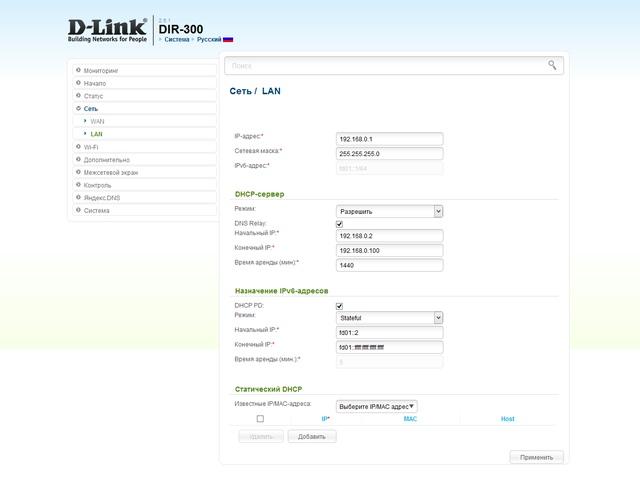

Настройки локального сегмента сети стандартны — выбор IP-адреса роутера, включение и выбор параметров сервера DHCP (в том числе и DHCP PD для IPv6), настройка фиксированных назначений адресов клиентам.

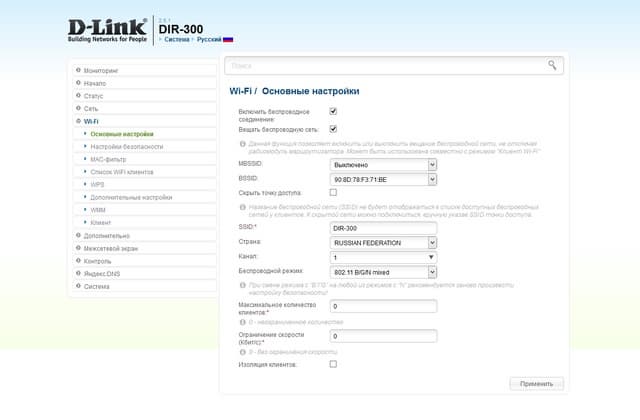

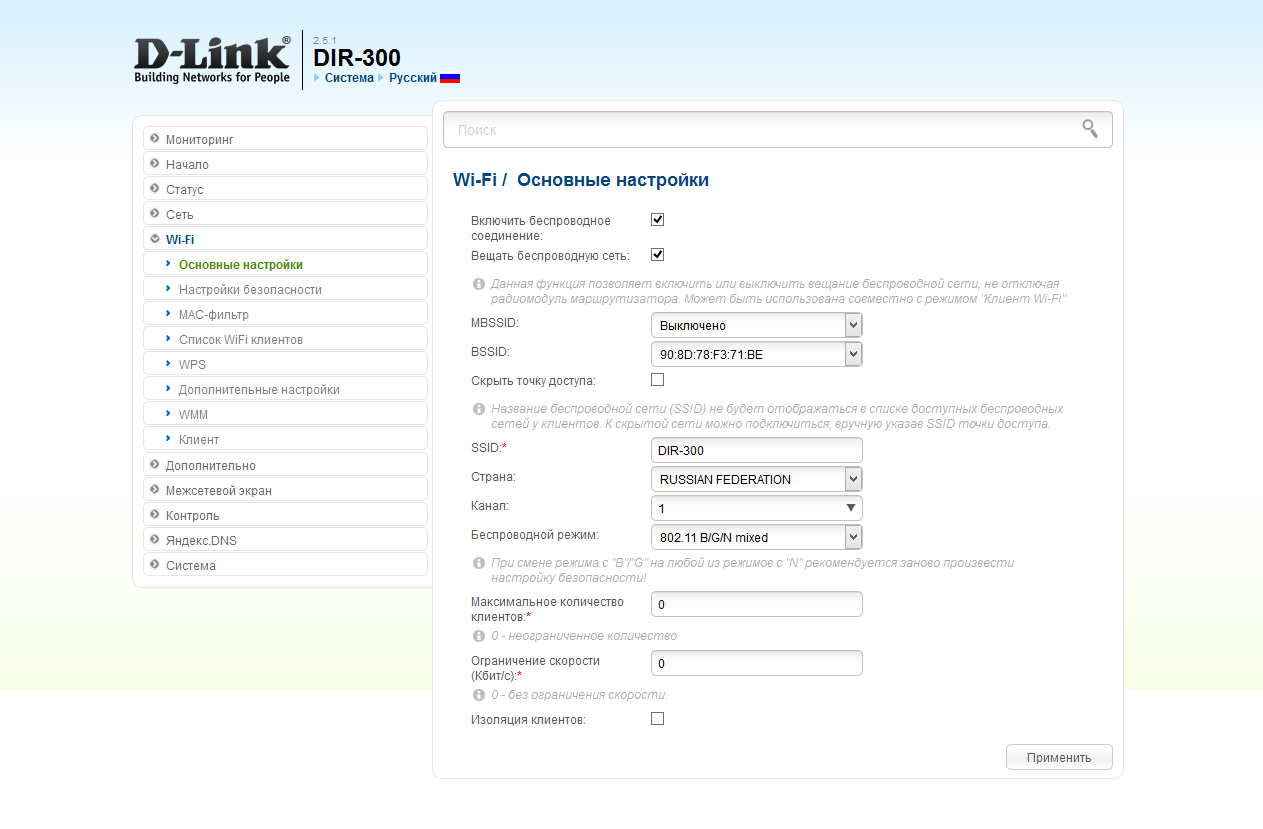

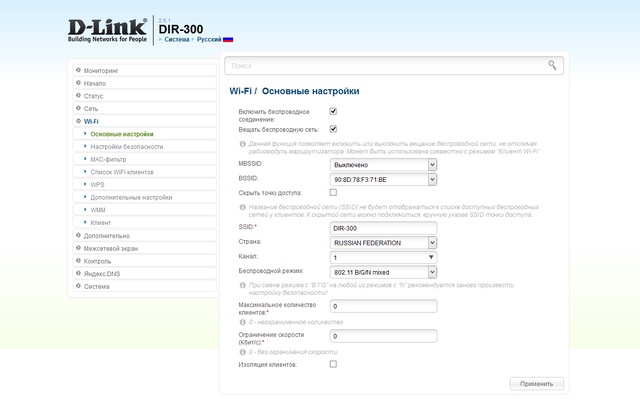

В разделе настройки беспроводного соединения находятся целых восемь страниц. Базовые параметры включают в себя выбор имени сети, региона, канала, режима, защиты (включая вариант WPA/WPA2 с сервером RADIUS) и фильтра MAC-адресов. В дополнительных опциях есть ограничение мощности передатчика (пять вариантов) и несколько системных параметров.

Точка доступа роутера поддерживает технологии WPS и WMM, а также может работать в режиме клиента для подключения к существующей беспроводной сети.

На отдельной странице представлен список текущих беспроводных клиентов с указанием их MAC-адресов, длительности подключения, статистики трафика и RSSI.

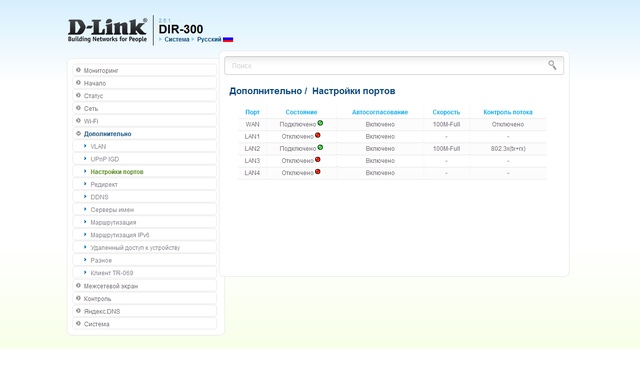

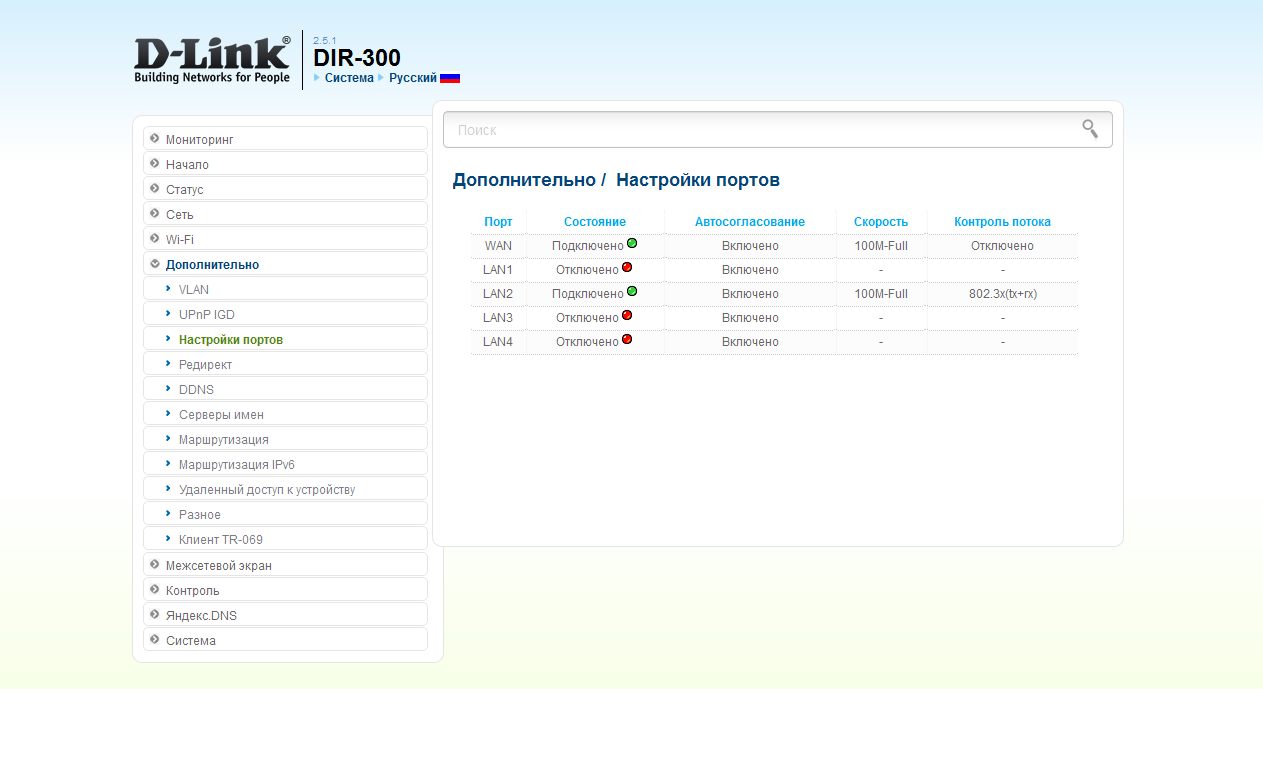

Роутер позволяет через веб-интерфейс проверить состояние проводных портов и установить режим их работы.

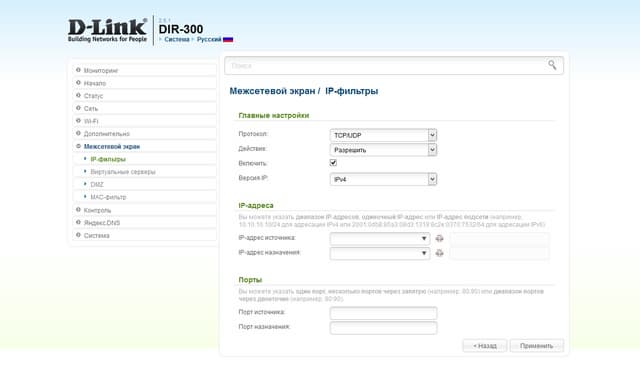

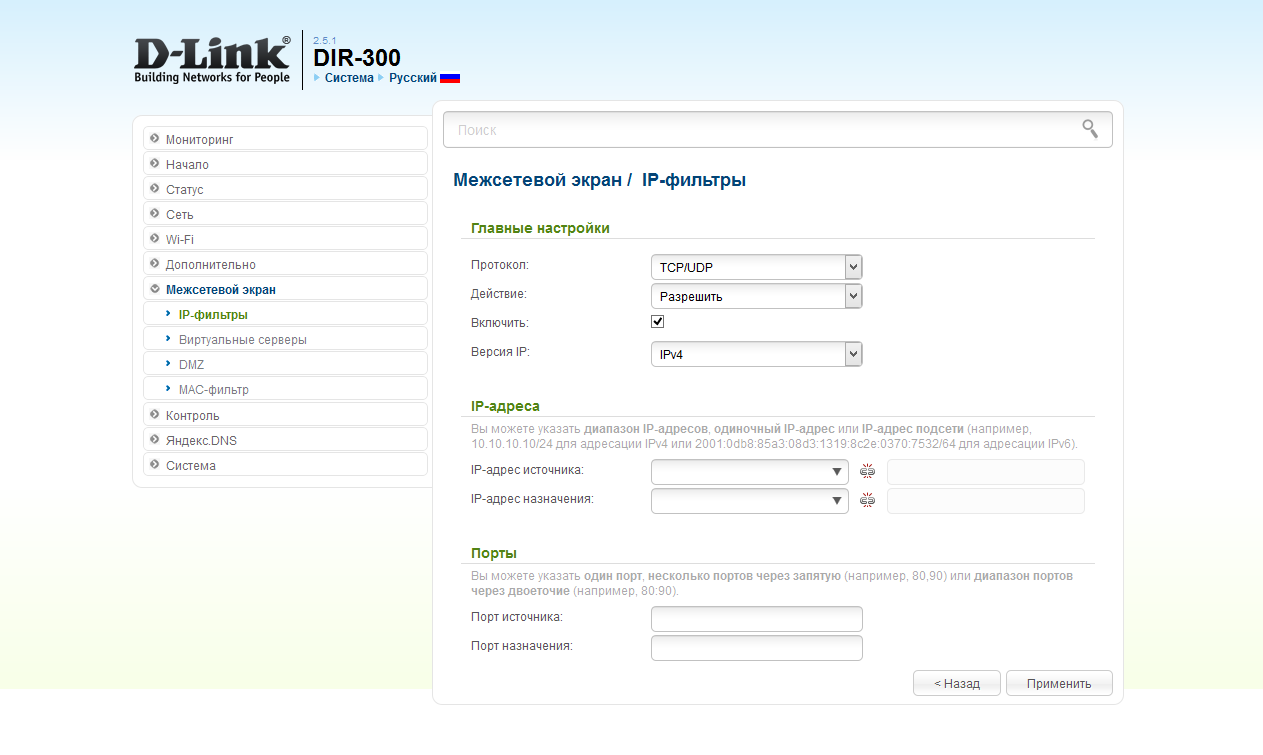

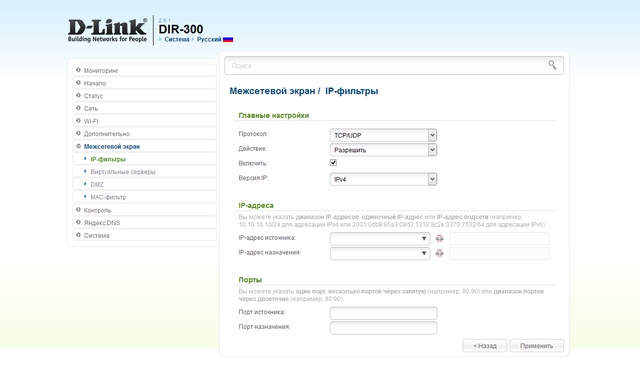

Устройство имеет встроенный межсетевой экран, в котором можно настроить правила фильтрации пакетов на основании адресов и портов источника и получателя. При этом поддерживается как IPv4, так и IPv6.

Дополнительно в разделе «Контроль» можно составить фильтр для URL-адресов, но у нас эта функция не работала.

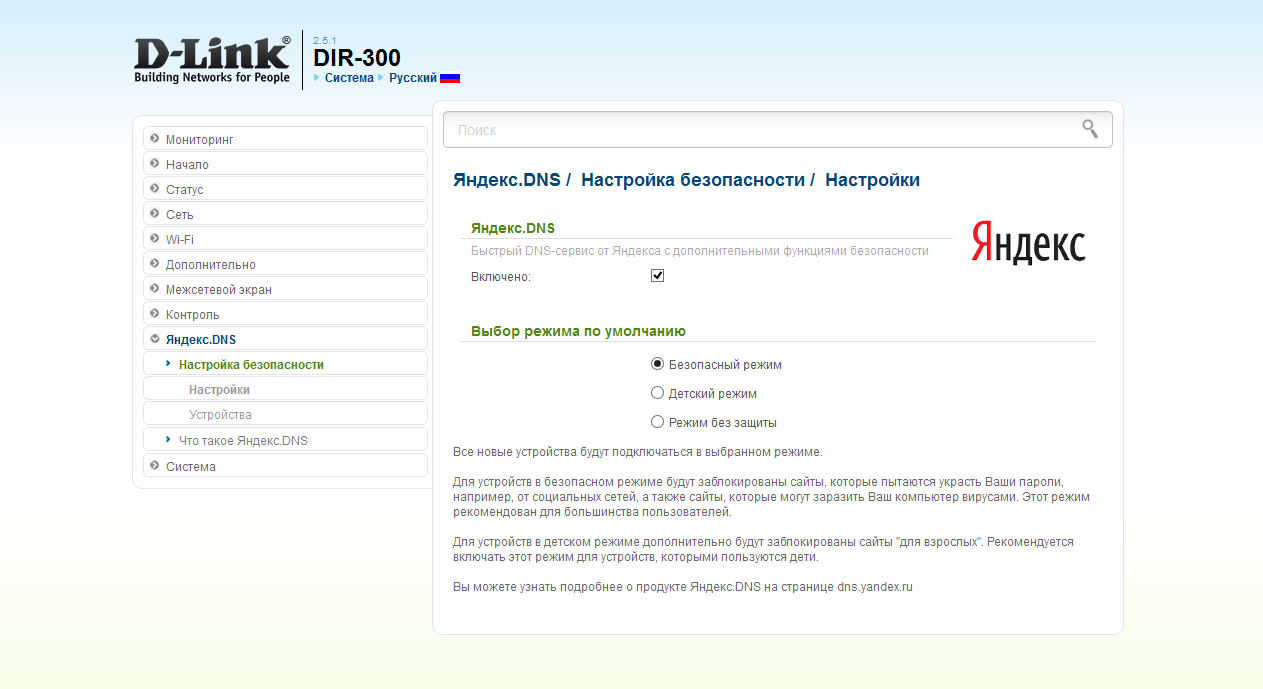

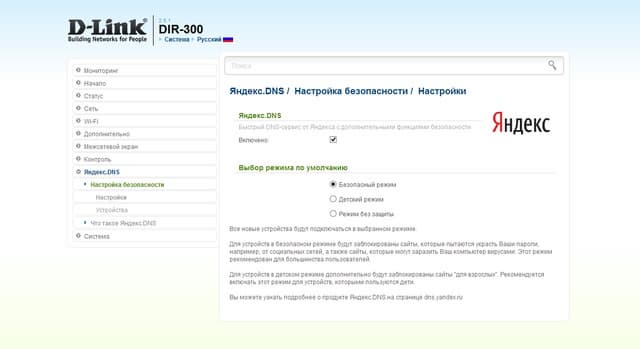

Для защиты клиентов, особенно мобильных устройств, можно использовать встроенный сервис Яндекс.DNS. После его включения вы сможете назначить каждому клиенту один из трех уровней фильтрации запросов DNS — без защиты, безопасный или детский. Также есть пункт выбора уровня для новых подключающихся к сети клиентов.

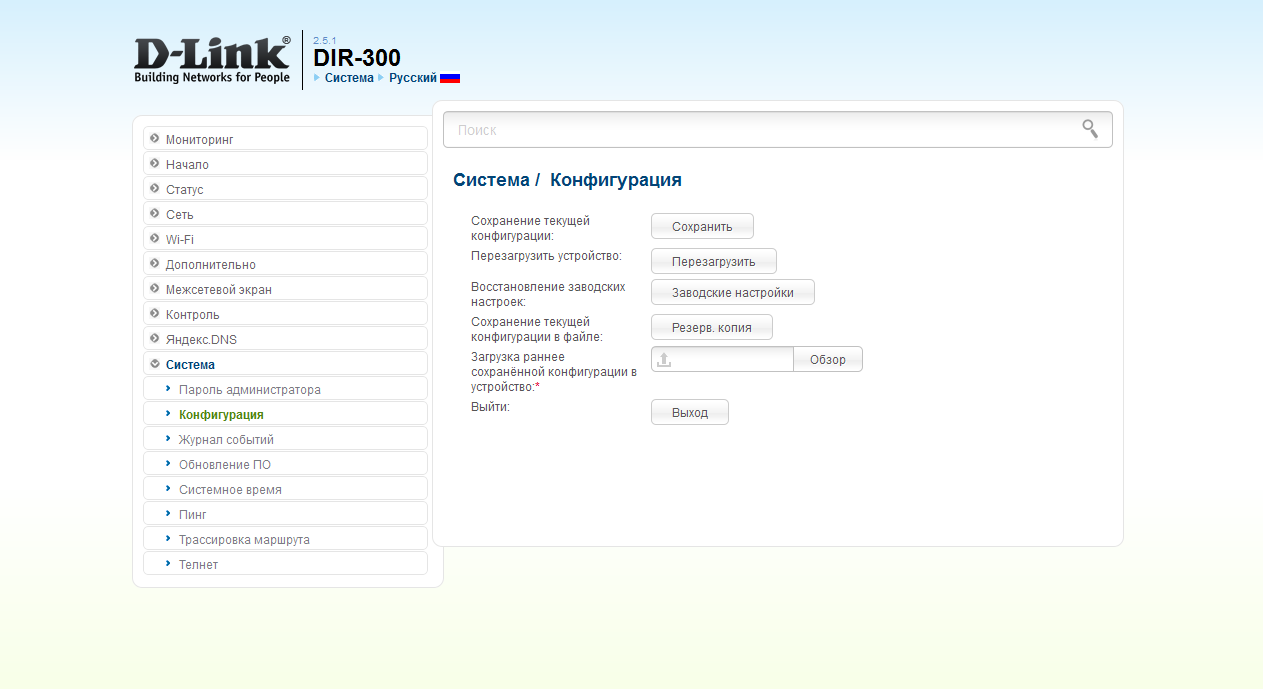

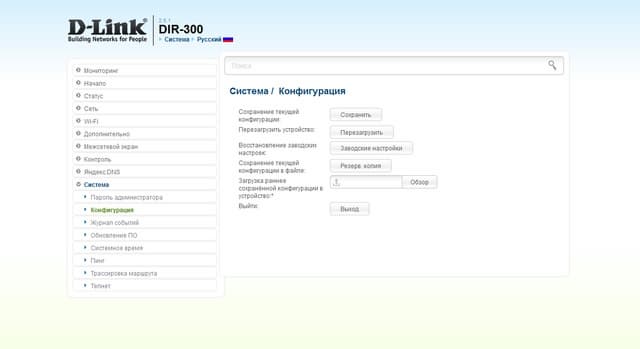

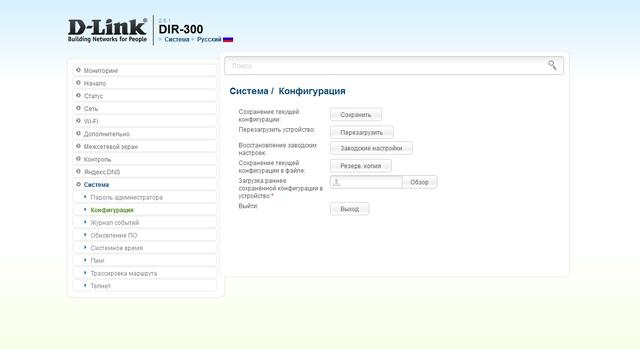

Системные настройки в целом стандартны. Пользователь может изменить пароль администратора, сохранить/восстановить/сбросить конфигурацию устройства, перезагрузить роутер, обновить прошивку из файла или через интернет, настроить системные часы. Дополнительно присутствуют такие диагностические утилиты как ping и traceroute, а также пункт включения доступа к консоли прошивки через telnet.

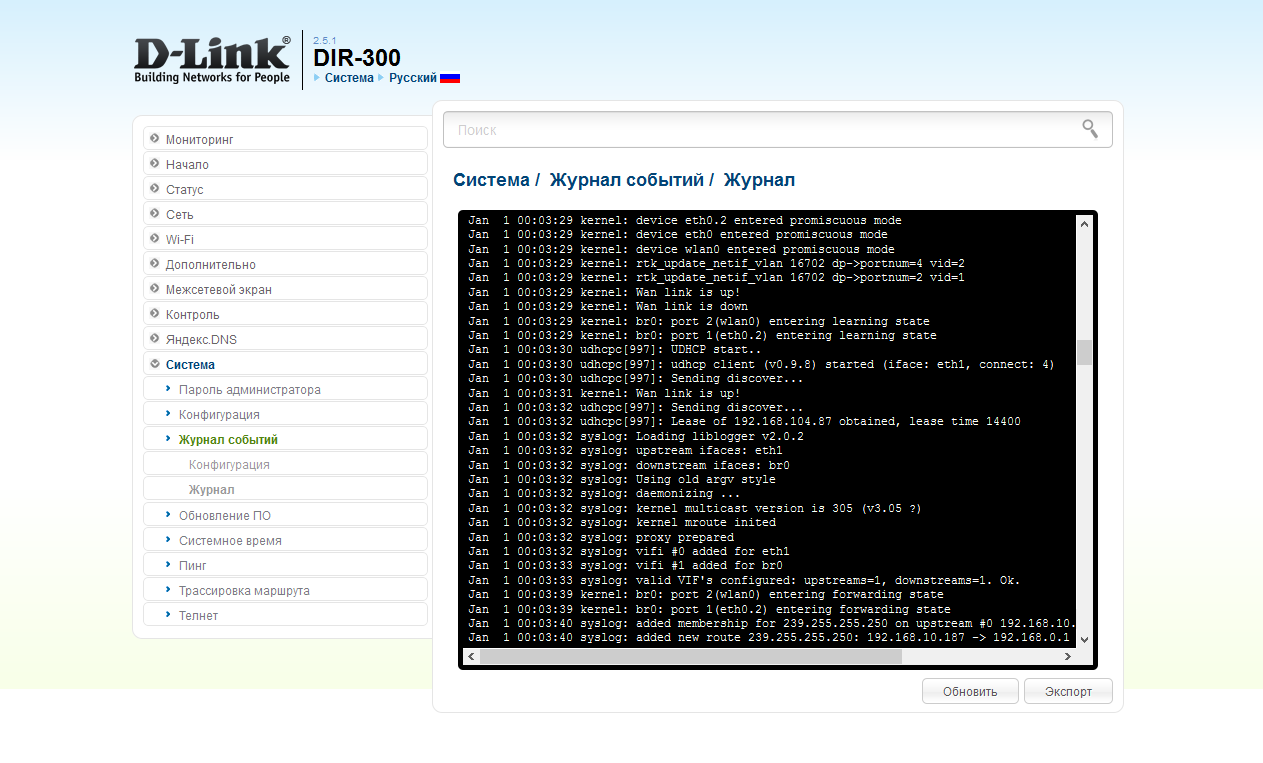

Системный журнал представлен в оригинальном формате операционной системы и не имеет возможности фильтрации или поиска. Но есть пункт экспорта его в текстовый файл. Роутер также поддерживает отправку сообщений на внешний сервер syslog, причем для них можно выбрать необходимый уровень.

Производительность

С точки зрения производительности платформы, сегодня даже модели роутеров начального уровня вполне способны обеспечить маршрутизацию на уровне 100 Мбит/с для любых режимов подключения. Однако многое зависит и от качества встроенного программного обеспечения.

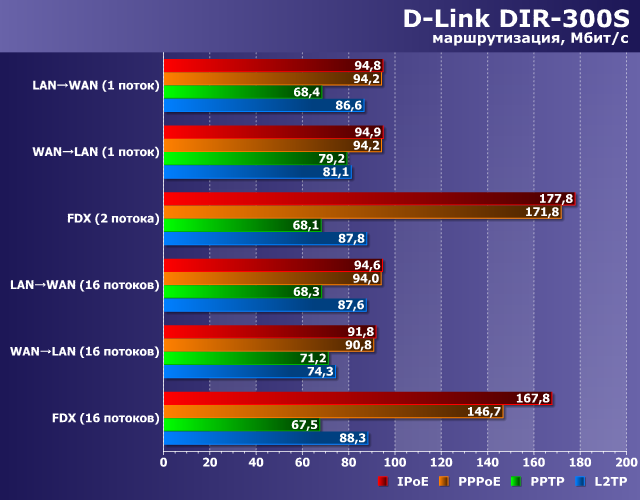

Исследование производительности роутера проводилось на специальном стенде. В сценариях маршрутизации проверялись режимы подключения IPoE, PPPoE, PPTP и L2TP. Тестирование проводилось в один/два потока и в шестнадцать потоков. Результаты представлены на следующем графике.

Производительность D-Link DIR-300S

В режимах IPoE и PPPoE устройство показывает практически максимальные результаты, что сегодня характерно для подавляющего числа аппаратных платформ благодаря реализации аппаратного обработчика пакетов.

Подключение по протоколам PPTP и L2TP все еще встречаются у отечественных операторов, хотя мы видим явные тенденции отказа от них. Здесь DIR-300S показывает скорости на уровне 70-90 Мбит/с, что также неплохо для модели начального сегмента. Особенно если учесть, что использование бюджетного роутера на тарифных планах 100 Мбит/с маловероятно.

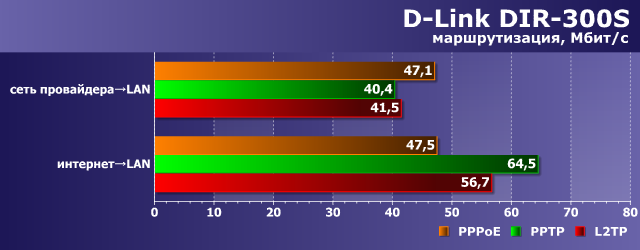

На втором графике приводятся результаты тестирования скорости загрузки одновременно из локальной сети провайдера и из интернета в режимах подключения через сервер доступа.

Производительность D-Link DIR-300S

Несмотря на явное предпочтение каналу в интернет, эти результаты тоже можно считать вполне подходящими для данного сегмента.

С точки зрения надежности замечаний к роутеру нет. Он успешно выдержал часовой тест в режиме L2TP с шестнадцатью потоками в полном дуплексе. Правда, подобную нагрузку все-таки стоит считать очень высокой для устройства — во время теста веб-интерфейс откликался с заметными задержками.

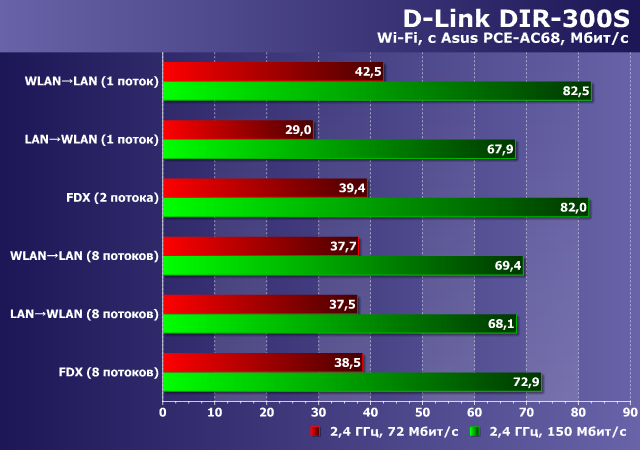

Для теста беспроводного радиомодуля мы использовали наш стандартный адаптер Asus PCE-AC68 исключительно с точки зрения преемственности результатов. Не думаем, что подобное сочетание будет встречаться на практике. Устройства располагались на расстоянии четырех метров прямой видимости. Для более полной картины мы протестировали режимы работы на одном (20 МГц, HT20) и двух (40 МГц, HT40) каналах, когда скорость соединения составляла 72 и 150 Мбит/с соответственно. При анализе результатов не забываем, что у этого роутера проводные порты 100 Мбит/с.

Производительность D-Link DIR-300S

Полученные цифры вполне характерны для данной конфигурации оборудования. При работе с одним каналом мы получили скорости до 40 Мбит/с, а на двух каналах примерно в два раза больше — 70-80 Мбит/с. Так что сочетание проводных портов на 100 Мбит/с и точки доступа на 150 Мбит/с с одной антенной в диапазоне 2,4 ГГц можно считать оптимальным для бюджетных моделей.

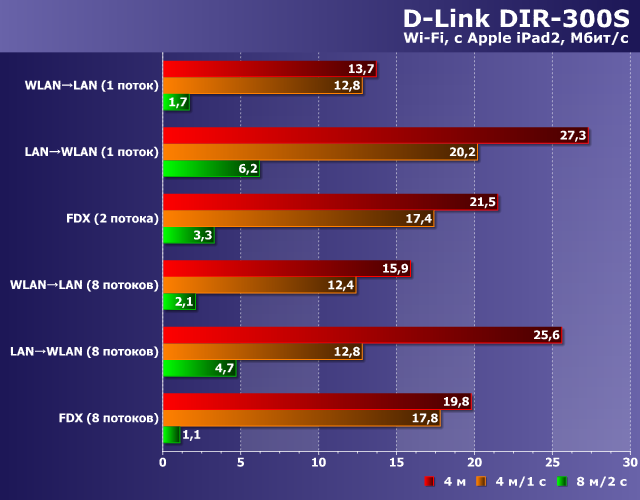

Для проверки зоны покрытия и качества связи при работе с мобильными устройствами мы использовали пару устройство — уже немолодой Apple iPad2 и относительно современный смартфон Zopo ZP920. Они были протестированы в трех точках — на расстоянии четырех метров прямой видимости, на четырех метрах через одну стену и на восьми метрах через две стены. При этом в эфире присутствовало более десятка соседних сетей. Скорость подключения устройств составляла 72 Мбит/с. Посмотрим сначала на iPad.

Производительность D-Link DIR-300S

При нахождении в одной комнате с роутером можно рассчитывать на 15-30 Мбит/с, чего должно быть достаточно в том числе и для просмотра онлайн-видео. Удаление за одну стену относительно слабо влияет на результаты, максимальная скорость в этой точке достигает 20 Мбит/с на прием. Тогда как от планшета к роутеру можно получить только около 13 Мбит/с, что может быть существенно, в частности, для сценариев использования AirPlaу и онлайн-видеообщения. Третье место размещения характерно наличием множества соседних сетей, и здесь планшетом комфортно пользоваться будет уже сложно. Скорость работы составляет буквально несколько мегабит в секунду. Впрочем, для просмотра сайтов без тяжелого контента этот вариант может подойти.

Производительность D-Link DIR-300S

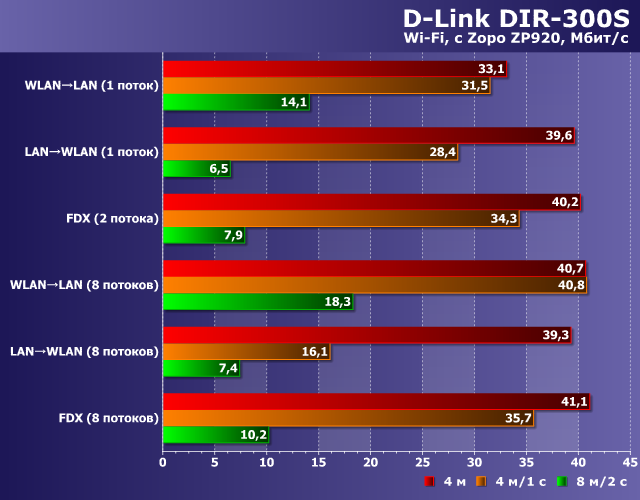

Производительность работы со смартфоном в первой точке мало отличается от проверенного ранее адаптера. Перемещение за одну стену почти не снижает показатели, кроме сценария многопоточной трансляции на клиента. Третья точка, как и для планшета, вызывает существенное падение скорости.

В целом можно говорить о том, что роутер неплохо показал себя на небольших дистанциях, а для крупных помещений с большим числом помех он приспособлен плохо. Напомним, что данные показатели существенно зависят и от используемых в сети беспроводных клиентов.

Заключение

Прежде всего, отметим, что стоимость беспроводного роутера D-Link DIR-300S на момент написания статьи составляла примерно от 1000 рублей. Это в десятки раз ниже, чем цена современных топовых решений.

Средняя цена D-Link DIR-300S
T-13622545
Розничные предложения D-Link DIR-300S
L-13622545-10

По своим аппаратным характеристикам устройство относится к начальному сегменту — роутер оборудован проводными портами 100 Мбит/с и обеспечивает беспроводное соединение на скорости до 150 Мбит/с в диапазоне 2,4 ГГц. Формально этих параметров будет достаточно для обслуживания массовых мобильных клиентов, таких как смартфоны и планшеты, а также подключения по кабелю ноутбука, настольного компьютера, телевизора, медиаплеера и ТВ-приставки. При этом с точки зрения производительности можно говорить о том, что модель будет эффективна для всех популярных тарифных планов со скоростями до 100 Мбит/с включительно. Единственное, что можно здесь отметить — относительно небольшая зона покрытия беспроводной сети при работе с некоторыми клиентами в городских условиях.

Устройство имеет достаточно удобный и практичный, хотя и маркий корпус с возможностью крепления на стену. К качеству изготовления модели замечаний по итогам тестирования у нас не появилось.

Встроенное программное обеспечение реализует большинство востребованных в данном сегменте возможностей, включая различные варианты подключения к интернету, обслуживание IPTV, трансляция портов и IPv6. Отдельно отметим поддержку Яндекс.DNS и встроенные мастера настройки. А вот функция создания гостевой беспроводной сети в данной модели отсутствует.

Устройство может подойти для тех пользователей, которым требуется простой и недорогой беспроводной роутер с базовыми возможностями. Правда, в этом сегменте ему придется конкурировать с моделями, предоставляемыми операторами связи.
