Оборудование Planet PL-501 для организации сети через электропроводку


Данным обзором мы завершаем серию статей, посвященных оборудованию для организации сети через силовую электропроводку. Ранее мы уже рассмотрели четыре устройства данного типа, работающих на скоростях 85 и 200 Мбит/с:

  • TRENDnet TPL-202E
  • Planet PL-201-EU
  • LTC Media QLAN 85 HS
  • LTC Media QLAN 200 AV

В данном обзоре мы рассмотрим оборудование Planet PL-501. Аналогичное оборудование мы рассматривали в прошлой статье. В ней рассматривались и особенности стандарта HomePlug AV — помимо повышения производительности с 85 до 200 Мбит/с, для безопасности теперь используется AES-шифрование (вместо DES-шифрования, предусмотренного стандартом HomePlug 1.0).

Оборудование Planet PL-501

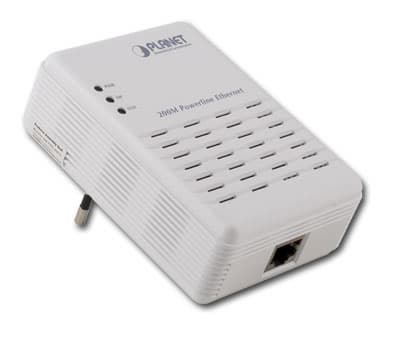

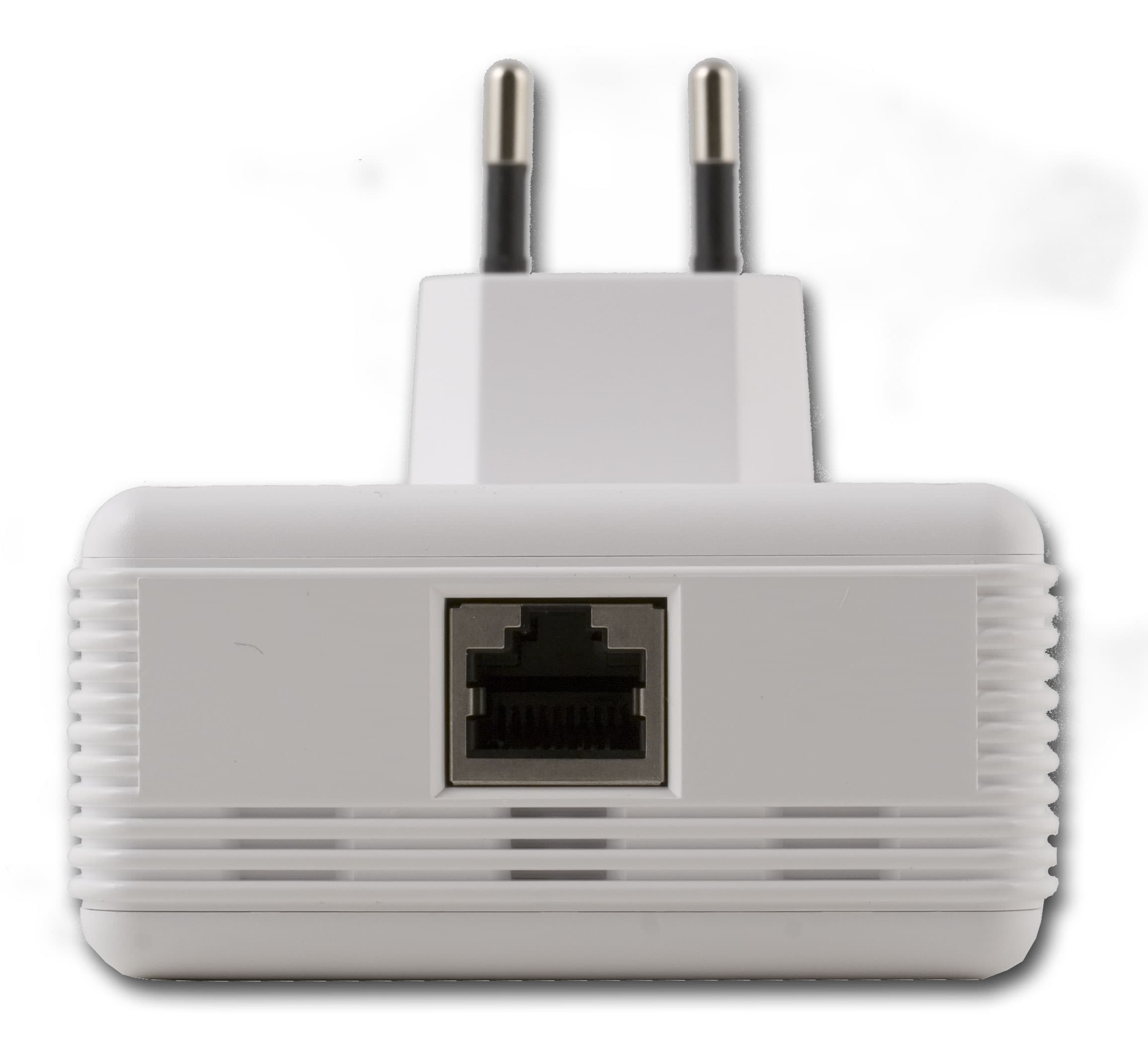

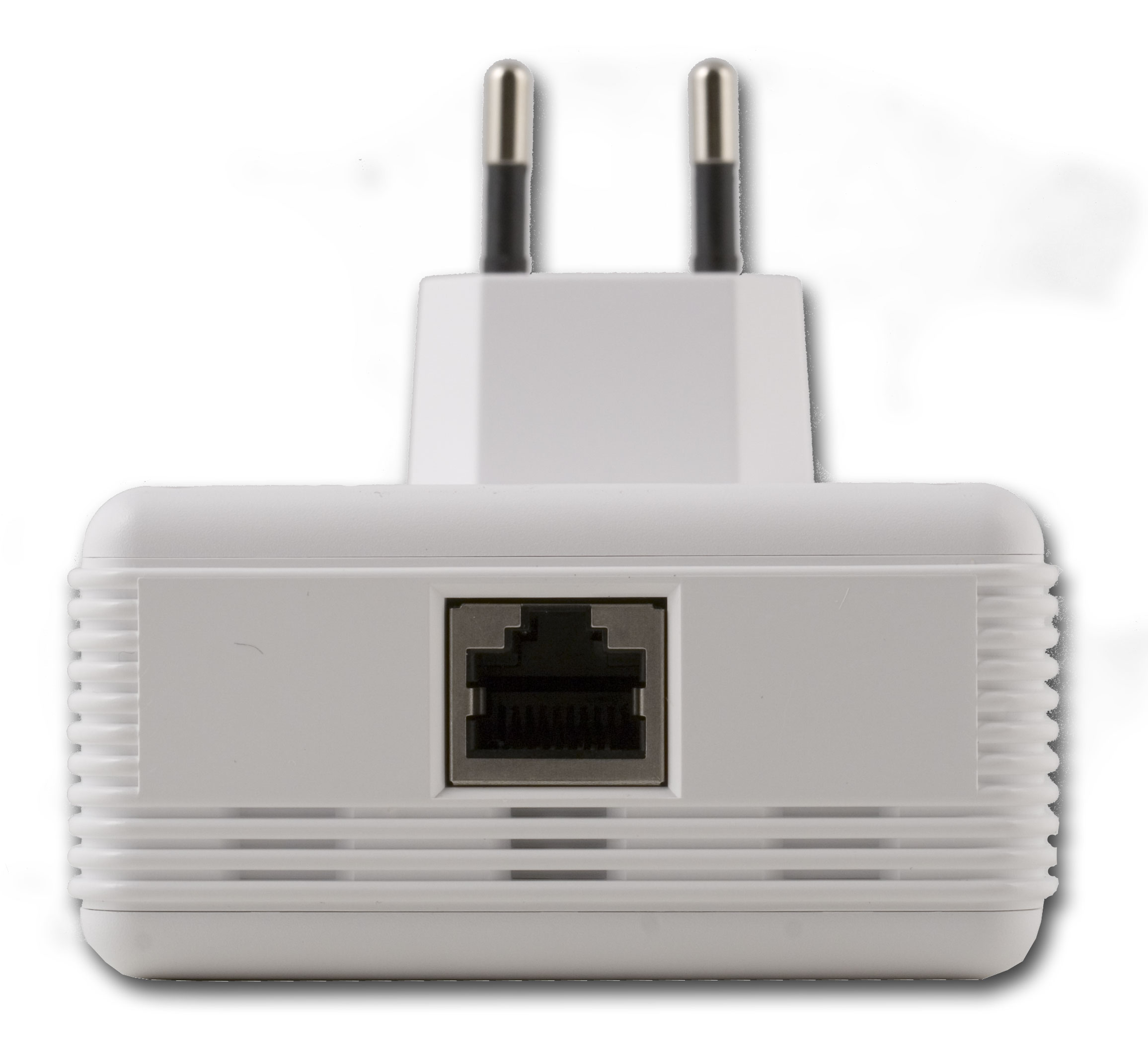

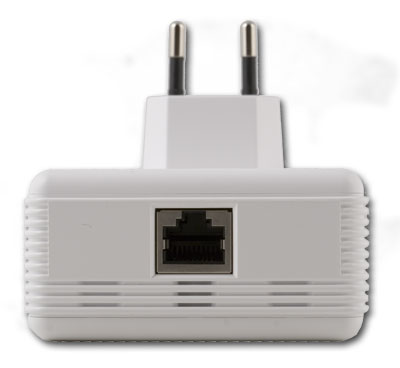

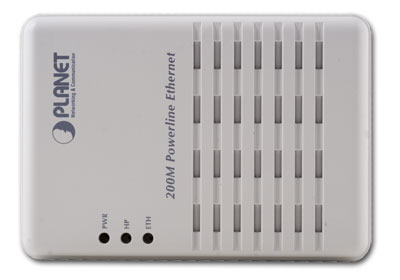

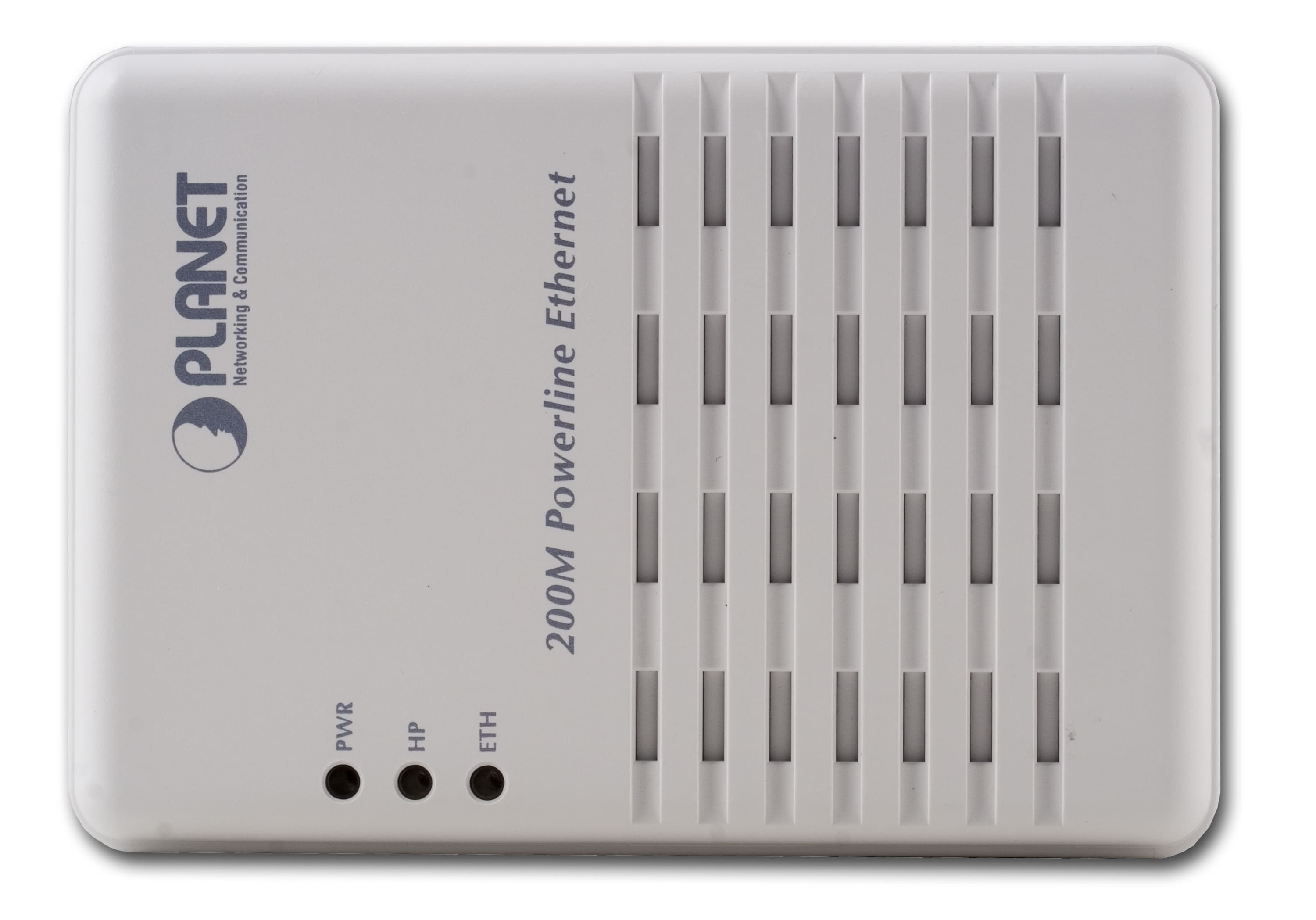

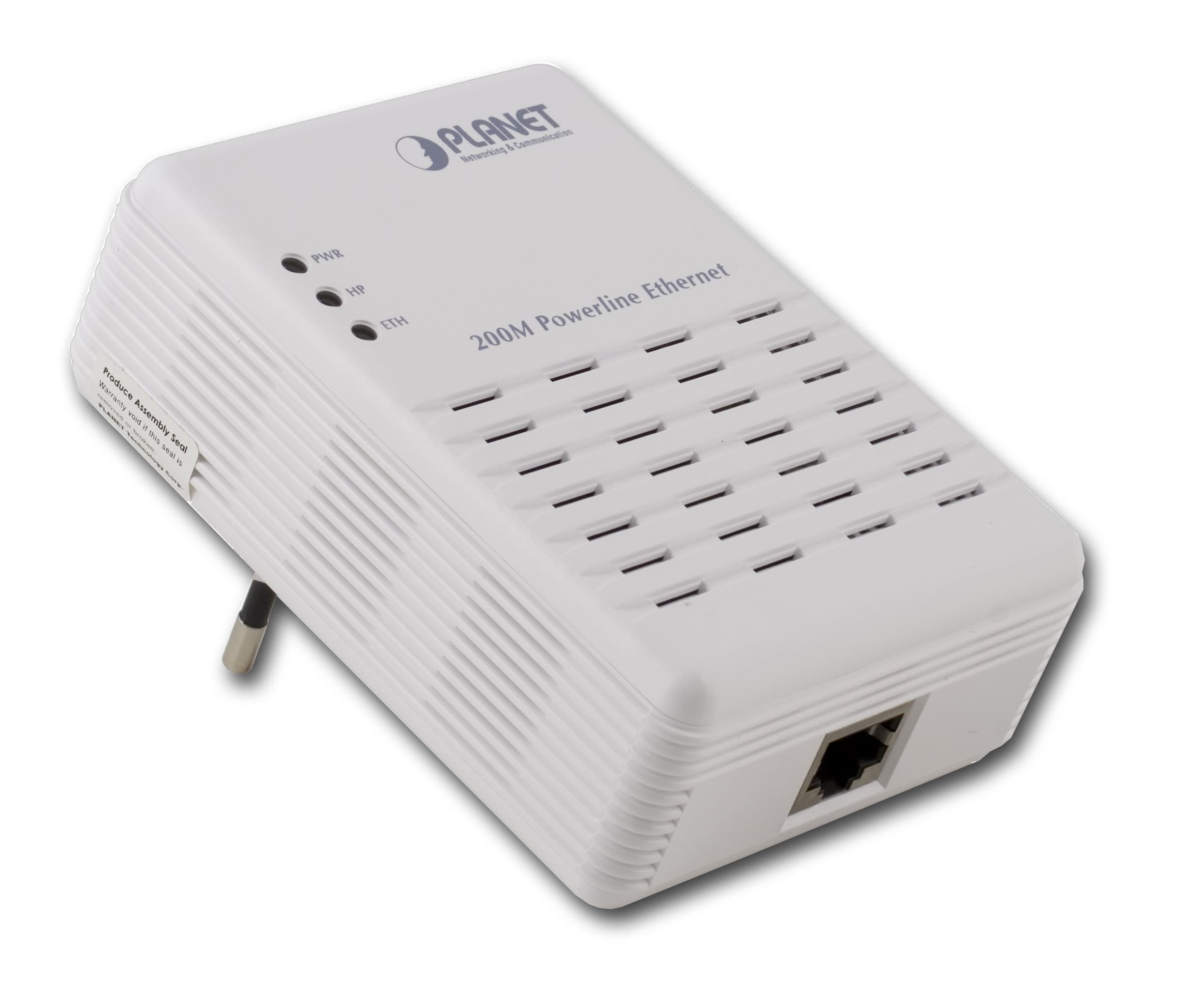

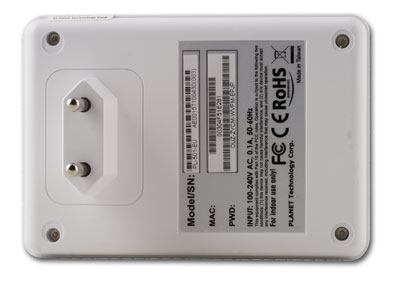

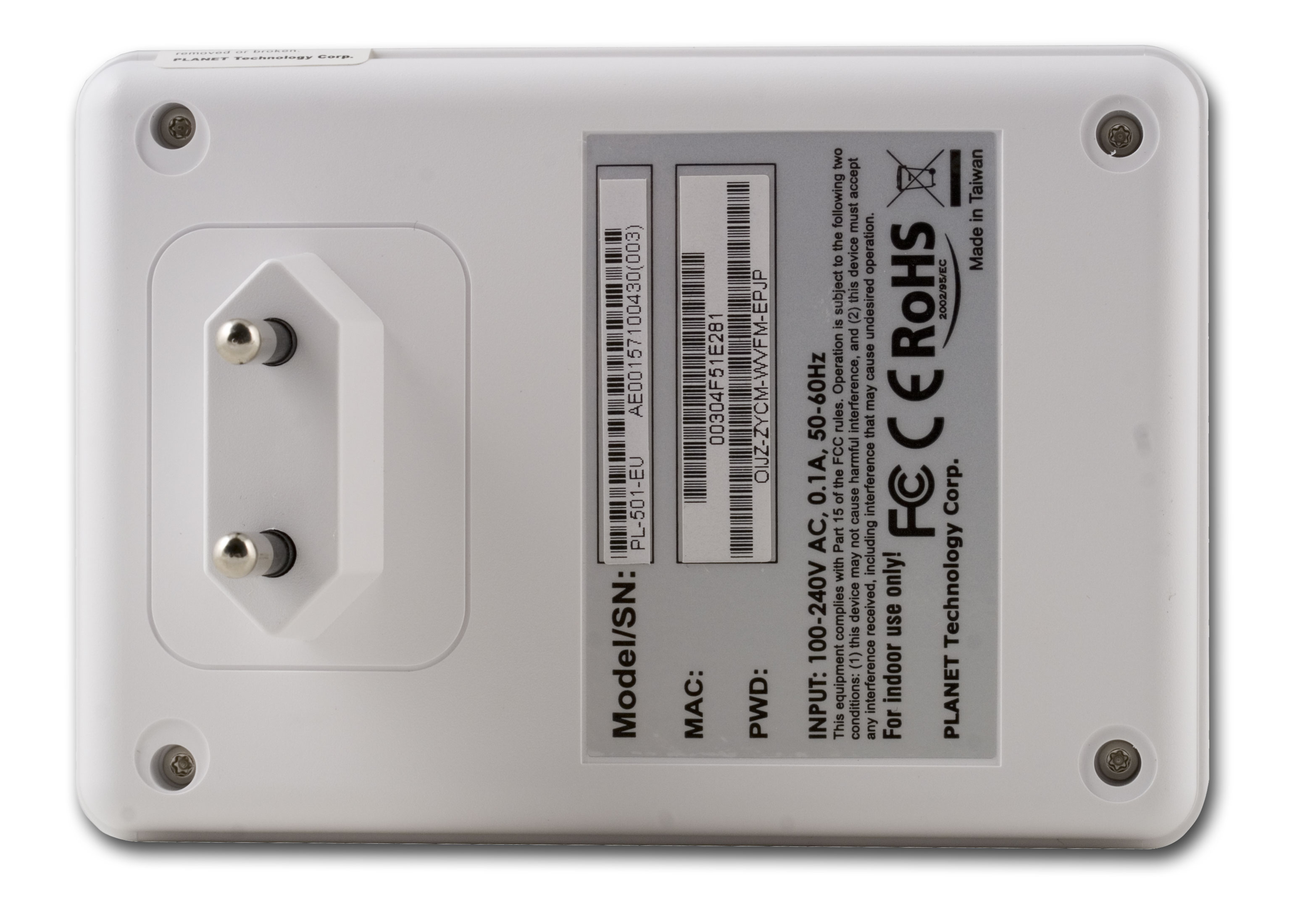

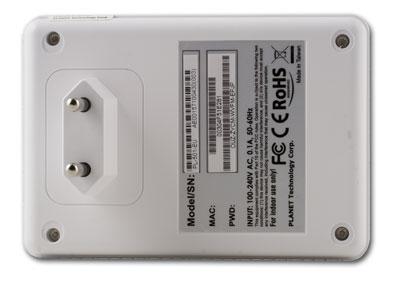

На устройстве расположены:

  • Индикатор питания
  • Индикатор состояния/активности сети через электропроводку
  • Индикатор состояния/активности Ethernet соединения
  • Ethernet-порт 10/100 с автоопределением полярности (MDI/MDI-X)

Спецификация:

  • Питание: 100–240 В, 50–60 Гц
  • Стандарт передачи данных: Homeplug AV
  • Максимальный ток: 0,1 А
  • Скорость передачи: 200 Мбит/с
  • Модуляция: OFDM — 1155 carrier, 1024/256/64-QAM, QPSK, BPSK
  • Безопасность: AES-шифрование (128 бит)
  • Габаритные размеры: 73,5 × 105 × 36,5 мм
  • Масса устройства: 120 г

Комплект поставки:

  • Устройство LTC-Media QLAN 200 AV
  • Патчкорд RJ-45–RJ-45 длиной около двух метров
  • CD с документацией и программным обеспечением (под Windows)

Разрешение вскрывать устройство получено не было — его внутреннее содержание осталось для нас тайной. Информации о чипсете, на котором построено данное устройство, в программном обеспечении не содержится.

О самом устройстве хочется сказать, что светодиоды, расположенные на устройстве, сияют ярко-синим цветом, который "режет глаза". Мигание данных светодиодных индикаторов в комнате ночью вряд ли придется по душе тем, кто в этой комнате будет спать (по нашему мнению).

Перейдем к настройке устройства.

Настройка оборудования

В руководстве пользователя сообщается, что для работы программы настройки устройства требуется так называемый ".NET Framework" версии не ниже 1.1. В противном случае программа работать не будет.

Интерфейс настройки данного устройства существенно отличается, от "стандартных" интерфейсов, которые использовались для настройки всех рассматриваемых нами ранее HomePlug-устройств.

Рассмотрим данный интерфейс настройки более подробно…

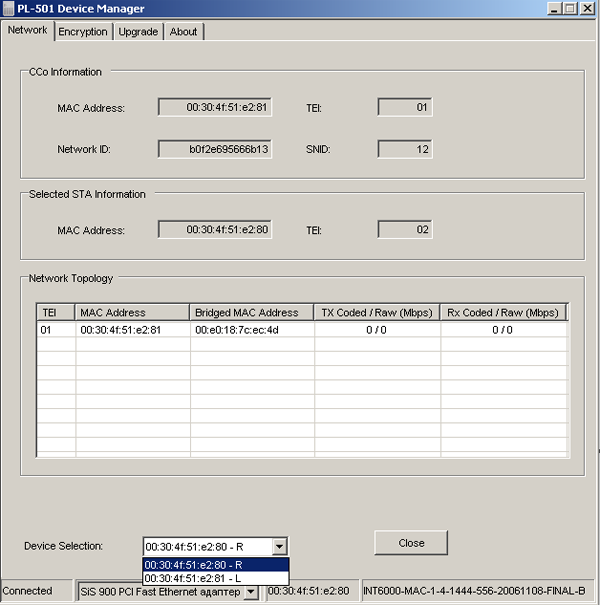

На данном скриншоте изображены устройства, подключенные к нашей PowerLine-сети. В списке "Device Selection" можно выбрать устройство для которого будет отображаться статистика.

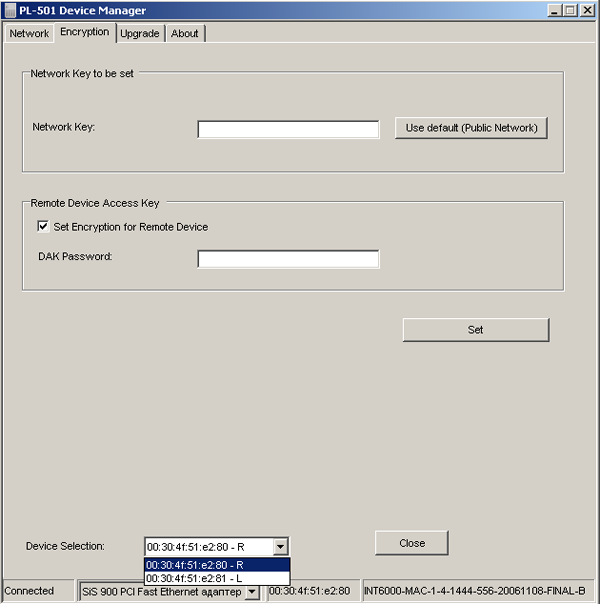

На данном скриншоте устанавливается сетевой пароль устройства. Связанные в одну сеть устройства должны иметь одинаковые сетевые пароли. Если нужно установить пароль на удаленное устройство — потребуется ввести так называемый DAK-пароль удаленного устройства — он напечатан на обратной стороне каждого устройства.

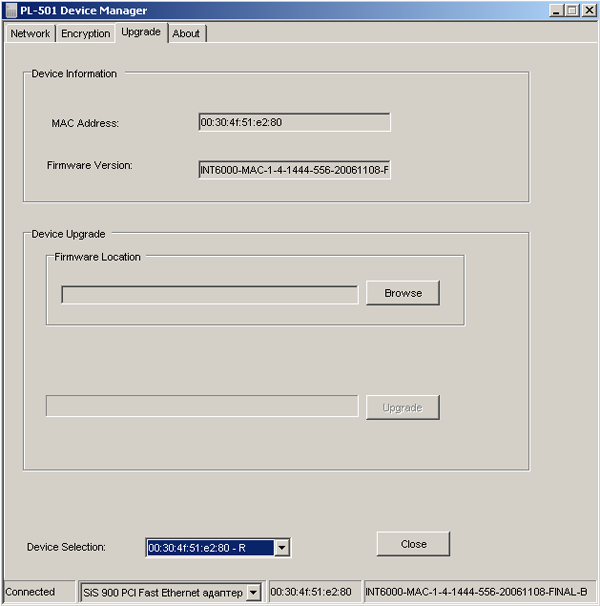

Данный пункт предназначен для обновления прошивки устройства.

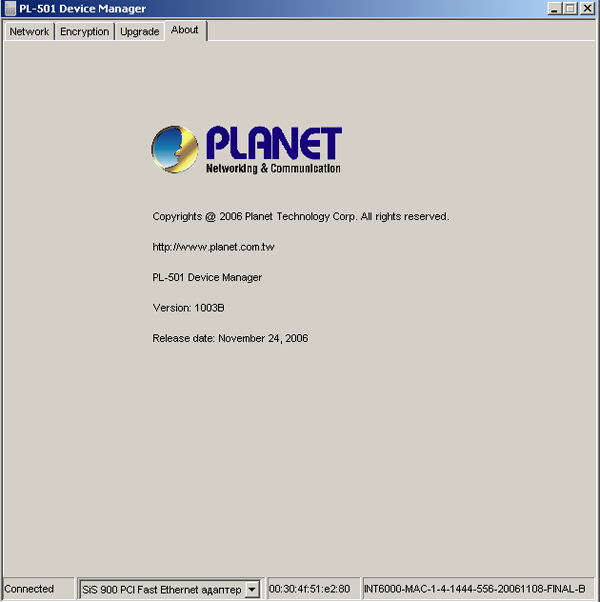

Последний пункт ни для чего не предназначен.

После работы с данной утилитой можем со всей ответственностью заявить, что данная утилита самая неудобная из всех, которыми нам приходилось пользоваться (см. статьи по данному типу оборудования).

Если в ранее рассматриваемых утилитах процесс настройки настолько интуитивно-понятен, что не требует открытия руководства пользователя, то в данном случае это совершенно не так.

Поскольку все утилиты выполнены для оборудования стандарта HomePlug — вполне допустимо использование других утилит для настройки данного устройства.

Тестирование производительности

У нас оказалось только два устройства Planet PL-501. Тестирование проводилось с помощью утилиты Chariot NetIQ. В основном суть тестов заключалась в увеличении расстояния (сопротивления) между подключенными устройствами и замере скорости. В месте, где проводилось тестирование, силовая сеть состоит из медных (одножильных и многожильных) и алюминиевых (одножильных) проводов. Для информации мы называли примерную длину проводки между подключенными устройствами. Также была предпринята попытка проверить связь при подключении двух устройств через сетевой фильтр, который предназначен для отсеивания паразитных высокочастотных сигналов — в данном случае сигнал, передаваемый PowerLine-устройствами, попадает в разряд паразитных.

Проведенные тесты полностью аналогичны тестам, проведенным в прошлых обзорах, посвященных оборудованию, поэтому описание к тестам абсолютно идентично. В конце тестов приведем комментарии относительно полученных результатов.

Тестирование производительности между двумя подключенными рядом HomePlug-устройствами: Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Максимальная скорость: 46,26 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через 15–20 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 15–20 метров.

Максимальная скорость: 43,69 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через 25–30 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 25–30 метров.

Максимальная скорость: 33,62 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через 40–50 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 40–50 метров.

Максимальная скорость: 34,60 Мбит/с.

Тестирование производительности между двумя HomePlug-устройствами, подключенными через два автоматических выключателя, примерная длина электропроводки между устройствами составляет около 60 метров: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла около 60 метров, фазовые провода каждой розетки проходят через автоматические выключатели и замыкаются на общей шине.

Максимальная скорость: 32,88 Мбит/с.

Особое внимание стоит обратить на последний тест — по каким-то причинам наблюдается очень большая разница в скорости трафика в различных направлениях. В прошлых обзорах, при тестировании подключение устройств проводилось в те же места силовой сети при той же конфигурации, но таких существенных различий в скоростях не наблюдалось.

Рассматриваемое устройство во всех тестах показало значительно более низкую производительность, по сравнению с аналогичными 200-мегабитными устройствами, рассмотренными нами ранее.

Ни одно из 200-мегабитных устройств (данные устройства работают по стандарту HomePlug AV) не может преодолеть такое сопротивление, как сетевой фильтр.

Доступность

Средняя розничная цена на рассматриваемое в статье оборудование в московской рознице на последний момент: Н/Д(0)

Выводы

Тестирование показало, что устройство Planet PL-501 показывает достаточно низкую производительность по сравнению с аналогичным устройством, рассмотренным нами ранее. Также большим минусом является сложность и "неудобность" утилиты настройки, которая, ко всему прочему, требует наличия на компьютере установленного ".NET Framework".

Плюсы:

  • Простота установки

Минусы:

  • Габариты устройства не позволяют вставить два PowerLine HomePlug-адаптера в соседние гнезда на удлинителе, также могут возникнуть проблемы при подключении других устройств в соседние гнезда на удлинителе (это стандартный минус для данного типа устройств вне зависимости от производителя)
  • Сложность утилиты настройки устройства
  • Необходимость наличия на компьютере пользователя ".NET Framework"
