Сетевая камера Compro VideoMate IP70: наблюдаем происходящее и днем, и ночью

Часть 1: обзор возможностей и установка камеры


Начинаем знакомство с сетевой камерой видеонаблюдения VideoMate IP70 фирмы Compro Technology, Inc.

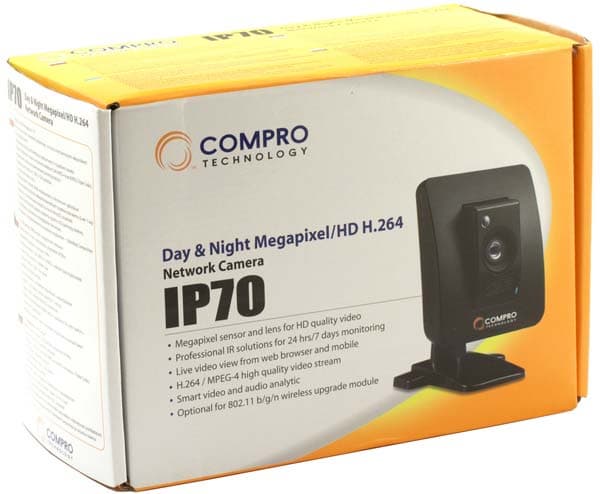

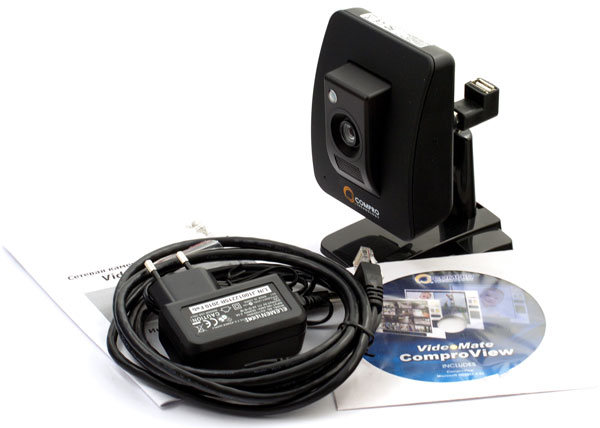

Открываем красочную коробку, на которой есть спецификации камеры на разных языках (включая русский), и смотрим комплектность: помимо собственно камеры, есть еще блок питания, кабель Ethernet длиной около 2 м, три самореза с дюбелями для крепления к стене, компакт-диск с ПО, а также инструкция по установке на русском языке.

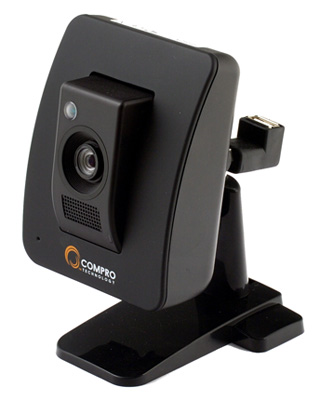

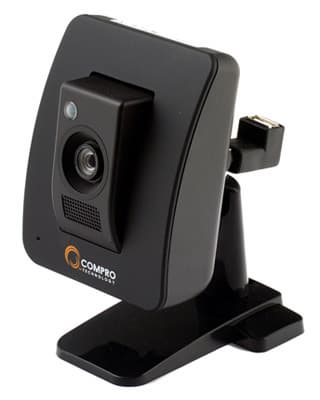

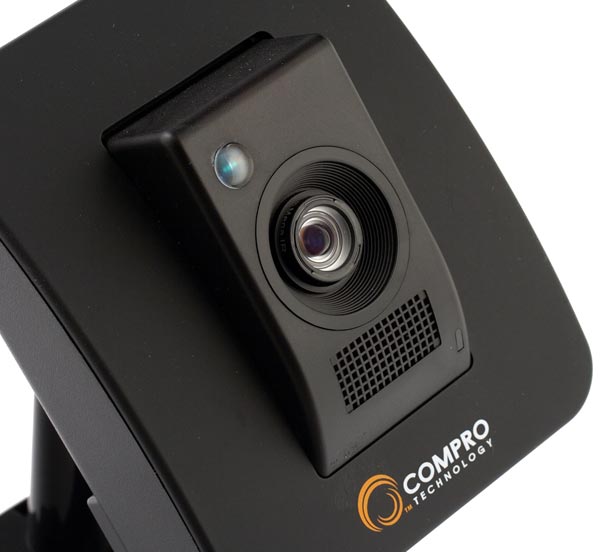

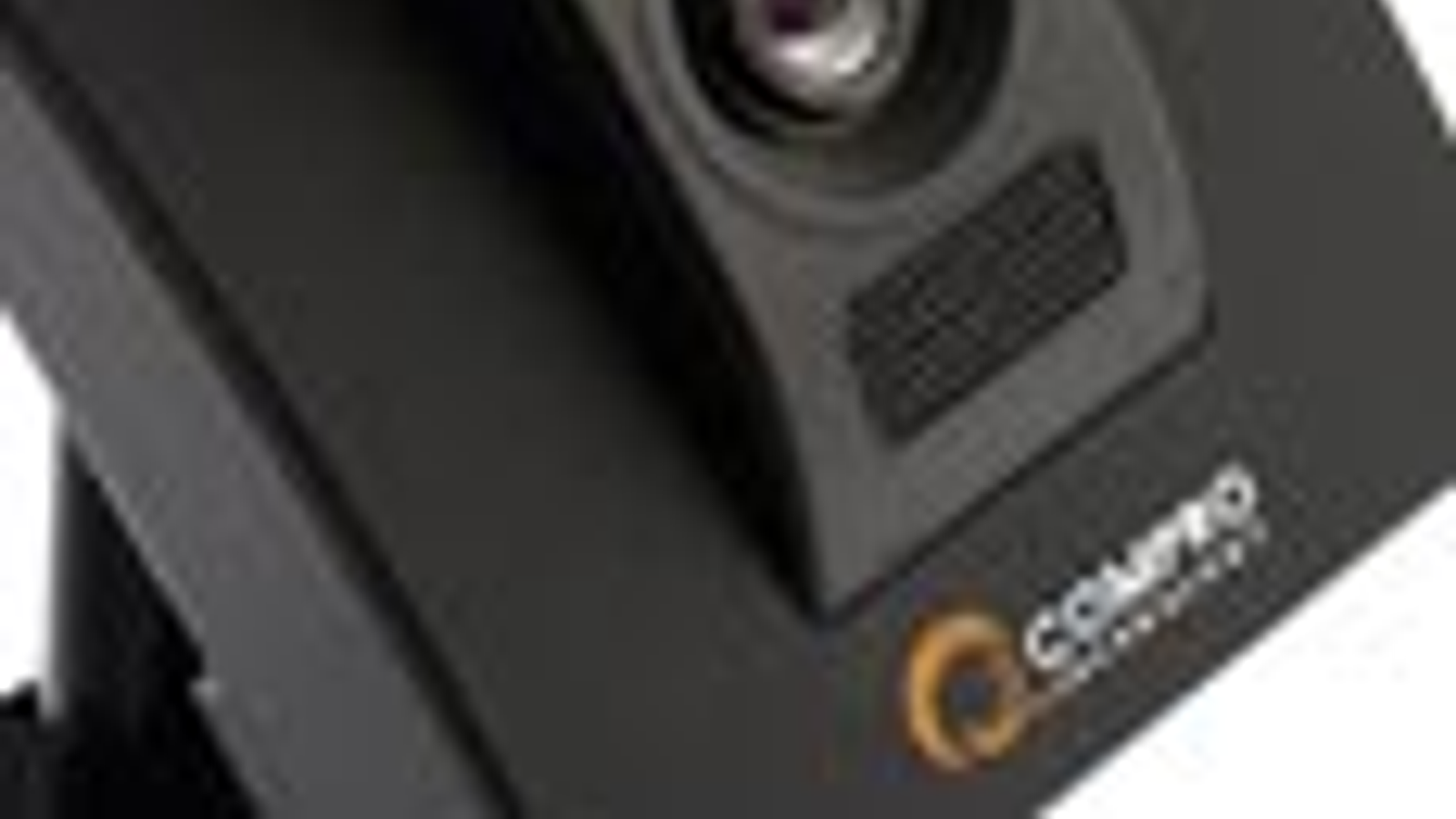

Сама камера похожа на вебкамеру-переросток; такое впечатление создает довольно массивная рамка.

Сделать эту рамку меньшего размера вряд ли представляется возможным; в отличие от привычных вебкамер, данная модель имеет более широкую функциональность. С лицевой стороны, кроме объектива, расположены датчик освещенности и ИК-подсветка, громкоговоритель и микрофон; а с тыльной стороны — целый ряд разъемов: RJ-45, питание, порт USB для подключения опционального модуля Wi-Fi с заявленной поддержкой стандартов 802.11b/g/n (к сожалению, на тестирование такой модуль не попал; причем в описании подчеркнуто: использование USB-адаптеров Wi-Fi других изготовителей не допускается), целая линейка контактов для внешних датчиков и тревожной сигнализации (два входа и один выход; схемы подключения приведены в документации), кнопка Reset для сброса параметров в заводские значения, а также разъемы для подключения внешних микрофона и громкоговорителя (на картинках в инструкциях разных версий расположение двух последних почему-то перепутано местами; будьте внимательны и ориентируйтесь на обозначения, имеющиеся на корпусе камеры).

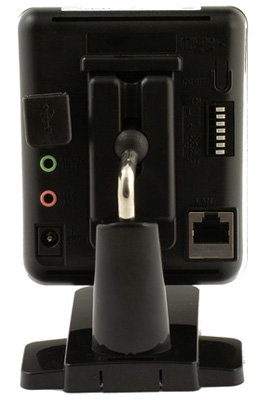

Слева на боковой поверхности имеется слот для карты памяти формата microSD; заявлена возможность сохранения на нее отдельных кадров. Корпус камеры крепится к подставке с помощью шарнира, допускающего вращение на 360° относительно оси объектива и позволяющего ориентировать объектив камеры в пределах примерно 70° в горизонтальной плоскости, а в вертикальной плоскости поднимать вверх на 90° и опускать вниз примерно на 30°. В «подошве» подставки имеются отверстия для крепления саморезами или винтами; саму подставку можно отсоединить от корпуса камеры, чтобы не повредить камеру при монтаже. Все это позволит не просто поставить устройство на столе или полке, но и прикрепить его к стене или потолку; однако в любом случае несколько смущает количество разных кабелей, которые придется протянуть к камере: это и питание 220 В (ведь длина кабеля штатного блока питания всего чуть более метра), и кабель LAN (при отсутствии модуля Wi-Fi), и соединения с внешними динамиками и микрофоном (причем у активных громкоговорителей, на которые и рассчитан выход камеры, сигнальный кабель тоже не может быть очень длинным; значит, понадобится еще одна розетка 220 В).

Производитель приводит следующие спецификации камеры:

Датчик изображения1/3″ CMOS Megapixel sensor
ОбъективФокусное расстояние 4,0 мм
Диафрагма фиксированная, F1.5
Угол зрения60° по горизонтали
Диапазон фокусировкиОт 0,5 м до бесконечности
Минимальная освещенностьЦветной режим: 1 лк
Инфракрасный режим: 0 лк
(ИК-подсветка эффективна на расстоянии до 8 м)
Выдержка1/5..1/16000 с
УвеличениеЦифровое, 4х
Сжатие видеоMPEG-4 Part 10 (H.264)
MJPEG
MPEG-4 Part 2
Разрешение160×120, 320×240, 640×480, 1280×1024
Максимальная частота кадров30 к/с (640×480)
15 к/с (1280×1024)
ВидеопотокMJPEG, MPEG4, H.264, поддержка двух потоков
НастройкиРазмер кадра и качество
AGC, AWB, AES
Яркость, четкость и насыщенность
СвязьДуплексная аудиосвязь через встроенные микрофон и громкоговоритель (SNR 58 дБ, 50—10000 Гц)
Вход-выход аудиоПодключение внешних микрофона и громкоговорителя
Сжатие аудиоG.711 PCM 64 Кбит/с
Ethernetпорт RJ-45 (10BaseT Ethernet / 100Base-TX Fast Ethernet)
БезопасностьЛогин/пароль
Поддерживаемые протоколыDDNS (iDDNS) / PPPoE / HTTP Server / DHCP Client / NTP Client / DNS Client / FTP Client / SMTP Client / ARP / ICMP / IPv4 / UDP / TCP/IP
Габариты84×124,5×91,5 мм (на стойке)
Рабочая температура5..40 °C
ПитаниеDC 5 В 2 А

Заявлены поддержка ОС Windows XP SP3, Vista SP1, Windows 7, протокола UPnP, а также online-обновление прошивки камеры (правда, под «online» обычно подразумевают процесс, когда файл берётся непосредственно с сайта, так что тут производитель несколько погорячился — всё же свежую версию прошивки сначала надо скачать на локальный диск компьютера, и лишь потом «залить» ее в камеру через сеть).

Камера предназначена для работы с различными типами персональных компьютеров (стационарных и переносных, имеющих Internet Explorer и поддержку ActiveX), а также мобильными телефонами и КПК (в режиме MJPEG- или 3GPP-потока).

Входящее в комплект программное обеспечение ComproView обеспечивает:

  • многоканальное видеонаблюдение — до 32 каналов наблюдения одновременно (к сожалению, на тестировании была только один экземпляр камеры, и насладиться многоканальностью не получилось);
  • детектирование событий — движение, исчезновение объекта, появление подозрительного объекта, изменение сцены, появление лица, а также детектирование звука и пропадания сигнала с камеры;
  • работу по расписанию и по событиям;
  • мониторинг текущего состояния зоны наблюдения через Internet Explorer;
  • захват отдельных кадров и сохранение их на ПК;
  • уведомления и реакцию на события:
    • электронная почта,
    • FTP,
    • тревога на внешний контур,
    • уведомление на сервере,
    • автоматическая реакция.

Как всё это работает — посмотрим позднее, а пока поинтересуемся, что же есть на прилагаемом к камере диске.

Прежде всего — электронные версии необходимой документации (в формате PDF; имеется и инсталлятор Acrobat Reader 9.10): это и копия (причем с цветными иллюстрациями) имеющейся в комплекте «бумажной» инструкции по быстрой установке камеры и ее программного обеспечения, и гораздо более объемное руководство пользователя, и инструкция по использованию программы ComproView. Но, кроме первой из перечисленных, остальные документы имеются лишь на английском и китайском языках; вообще-то файлы с «RU» в названии имеются на диске, но при попытке открыть их получаем английские версии мануалов. К тому же в большинстве PDF-файлов инструкций не работает текстовый поиск (очевидно, они сделаны на основе сканов страниц, не преобразованных в текст), что отнюдь не способствует удобству работы с ними, да к тому же сильно увеличивает «вес» самого файла.

Еще есть несколько кратких «видеоуроков» по подключению камеры (тоже на английском языке); и, конечно же, установочные файлы программного обеспечения для работы с камерой.

Камера предназначена исключительно для применения внутри помещения, причем далеко не каждого — она «не любит» повышенных влажности и запыленности, прямых солнечных лучей, сильных магнитных полей и, конечно, низких (ниже +5 °C) и высоких (свыше +40 °C) температур; не имеет она и антивандальной защиты, к тому же довольно приличные габариты камеры затрудняют ее скрытное размещение. Да и верхняя граница температурного диапазона в экстремальных условиях нынешнего небывало жаркого лета не кажется достаточной: например, в металлическом ангаре без кондиционеров температура запросто может превысить предел в 40 °С… Всё это, понятно, ограничивает возможности использования камеры, но трудно требовать слишком многого от аппарата ценой 170-180 долларов (без модуля Wi-Fi), который к тому же оснащен достаточно интересной системой ИК-подсветки с автоматическим включением, позволяющей использовать камеру вне зависимости от условий освещенности.

Кстати: на момент написания статьи поисковые запросы в интернете давали немало ссылок на предложения в торгующих организациях Украины (откуда, собственно, и взята цена), встречались и предложения в Казахстане, причем это не просто «торговля воздухом»: есть уже отзывы от «счастливых обладателей» (и даже в форуме русскоязычного раздела официального сайта); а вот российские продавцы компьютерной техники в основном отделывались анонсами… Предложение с обозначенной розничной ценой около 8000 рублей было найдено только в одной российской фирме, специализирующейся на системах сигнализации и наблюдения; причем не была указана комплектация — с модулем Wi-Fi или без. Конечно, можно предположить, что украинские и казахские потребители получили камеры, завезенные по «серым» схемам, минуя официальные каналы производителя, но тогда остается непонятным, почему того же не делают российские продавцы. К тому же «серыми» поставки могут быть только по отношению к данной конкретной стране: ведь «серый» товар надо сначала купить (причем не «из-под полы» у проходной завода-изготовителя), значит — где-то на Западе или Востоке такие камеры уже вовсю продаются… А на российском рынке в конце июля — начале августа 2010 года фирма-производитель только собиралась начать продажи данной модели; причина такого отставания — «великая тайна маркетинга».

Установка программного обеспечения камеры

Подключение самой камеры долго расписывать незачем — соединяем ее с роутером или хабом, подключаем источник питания. Правда, хоть какая-то реакция на подключение питания происходит с заметной задержкой, которая поначалу немного пугает: всё ли в порядке с камерой? Однако секунд через 20 индикатор включения питания загорается фиолетовым цветом, включаются и потом гаснут красные диоды ИК-подсветки — проходит цикл самотестирования, в конце которого остается гореть лишь индикатор питания — малозаметным и не привлекающим внимания синим цветом. Этот же индикатор начинает мигать красным цветом при наличии каких-либо проблем — например, с сетевым подключением (что вполне возможно, если LAN-кабель подключен недостаточно аккуратно).

Включение и выключение ИК-подсветки сопровождаются негромким, но отчетливым щелчком: срабатывает соленоид, закрывающий объектив светофильтром.

Вставляем диск с ПО в подключенный в ту же локальную сеть компьютер, запускается программа установки iWizard, общая для ряда камер Compro — IP50(W), IP60, IP70 и IP530(W), — которая по шагам «ведет» владельца камеры по процессу установки.

Первый шаг — подключение; на начальном этапе даже при наличии модуля Wi-Fi требуется проводное соединение с LAN; в случае затруднений можно посмотреть видеофрагменты, рассчитанные на самого неподготовленного пользователя.

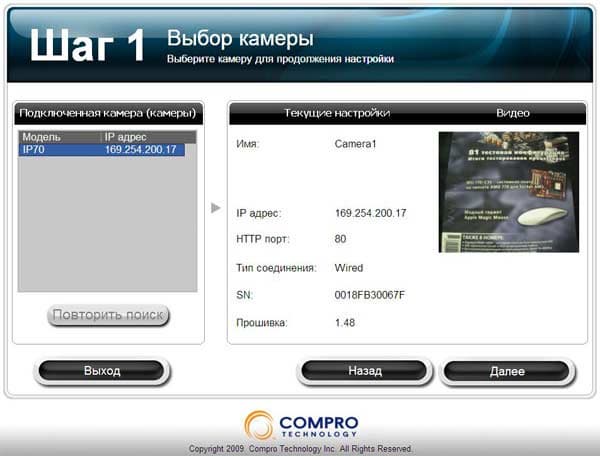

На втором шаге предлагается выбрать камеру для продолжения настройки — выдается список найденных в сети камер (в Windows XP система безопасности выдает сообщение о том, что брандмауэр заблокировал некоторые возможности программы, и предлагается их разблокировать); при выделении мышью нужной камеры выводится как список ее текущих настроек, так и картинка, полученная с камеры. У нас камера была одна, так что долго выбирать не пришлось; можно увидеть IP-адрес камеры, серийный номер и номер прошивки (в нашем случае — 1.48).

На третьем шаге предлагается изменить пароль (заводская установка — «admin»); дать легко запоминающееся название камере (на случай, если в сети их установлено несколько; название по умолчанию представляет собой комбинацию названия модели камеры и ее серийного номера, а потому его довольно трудно запомнить); проверить правильность установки времени камеры и при необходимости изменить его (задать вручную или с помощью NTP-сервера либо синхронизировать с часами компьютера; при выключении питания камеры на длительный срок ее часы обнуляются, а автоматической синхронизации не предусмотрено, поэтому «заводить часы» порой придется); задать способ получения IP-адреса (вручную или с помощью DHCP), указать конфигурацию firewall — порты для HTTP (по умолчанию 80) и RTSP (Real Time Streaming Protocol — потоковый протокол реального времени; по умолчанию 554), а также уточнить частоту питающей сети (50/60 Гц).

Следующий шаг предлагает настроить сервис iDDNS для работы с видеокамерой удаленно через интернет (если это необходимо); затем выводятся списки прежних и новых настроек, после чего новые настройки несколько секунд записываются в камеру.

Последним шагом будет диагностика системы, и вот тут возможны варианты. Если локальная сеть не подключена к интернету, то результатом диагностики будет сообщение об ошибке — «К камере есть локальный доступ, но активного интернет-соединения не найдено»; при наличии подключения к интернету система безопасности Windows или установленный firewall могут привести к другим ошибкам — «Мастер не может определить IP-адрес камеры» или сообщению о неправильной конфигурации HTTP- и RTSP-портов; в любом случае могут оказаться не выведены сведения о камере и не показана передаваемая ею картинка. Не огорчаемся, поскольку всё это при необходимости можно настроить позже, и нажимаем кнопку «Далее»; появляется сообщение об успешном окончании настройки камеры и сведения о доступе к ней через HTTP-интерфейс. Там же присутствует приглашение настроить еще одну камеру; поскольку камера у нас одна, нажимаем «Нет».

Но вне зависимости от результатов диагностики установка не закончена — нужно еще установить программу ComproView, что и предлагается сделать далее.

Сам процесс установки (как в Windows XP, так и в Windows 7) также ничем не примечателен. Отметим только, что указание выборочного вида установки позволит лишь изменить папку, в которую будет установлена программа; кроме того, в Windows 7 появляется предупреждение «Installer is going to disable UAC» (инсталлятор собирается отключить контроль учетных записей), и надо разрешить это действие нажатием OK. Процесс длится довольно долго — на компьютер переписываются и довольно объемистые PDF-файлы документации (причем все, имеющиеся на диске — и на разных языках, и для всех четырех поддерживаемых типов камер; «лишние» мануалы занимают на диске около 40 МБ); а в конце появляется запрос на разрешение автозапуска программы ComproView при старте системы (далеко не каждая программа «балует» пользователя такой возможностью — многие без спроса прописывают себя в автозапуск).

После завершения установки следует запрос на перезагрузку; на рабочем столе появляются иконки ComproView и iWizard.

Устанавливаемая с диска из попавшего на тестирование комплекта программа ComproView имеет версию 1.31, но к моменту начала тестирования на сайте производителя появился и обновленый вариант — версия 1.41. Скачиваемый файл имеет весьма приличный «вес» 330 МБ, что обусловлено присутствием в нем комплекта документации из 52 файлов аж на 176 МБ — для разных моделей камер и на разных языках, из которых нам могут потребоваться только три «весом» около 23 МБ (два на английском, а на русском опять-таки только инструкция по быстрой установке в той же версии, что и на диске). Файл также содержит свежие версии firmware, и снова для целого ряда моделей — из 54 МБ нам пригодятся только 7 МБ. Зачем заставлять владельца камеры сначала скачивать, а потом записывать в папку Program Files почти две сотни мегабайт совершенно ненужных ему файлов — вопрос открытый. Обновление firmware до версии 1.499 можно скачать и отдельно (файл чуть менее 7 МБ); напомним: изначально в тестируемой камере прошивка была версии 1.48; в обновленной версии появилась поддержка турецкого языка, повышена стабильность как процесса сжатия в формат H.264, так и самой камеры при продолжительной работе.

Доступны для скачивания и различные инструкции в формате PDF на английском языке.

Надо отметить общую беду языковых разделов сайтов многих производителей — неполная локализация: например, на странице русскоязычного раздела официального сайта, содержащей ссылки на последние версии ПО для камеры IP70, на русском языке только общее навигационное меню и заголовок, а всё прочее на английском. Не предлагается для скачивания и полноценная документация на русском языке.

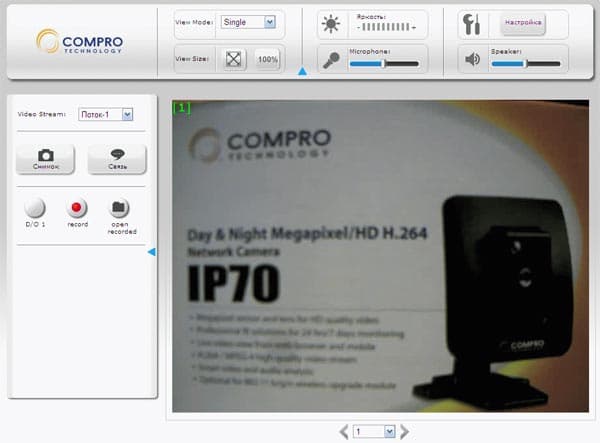

Для общения с камерой через HTTP-интерфейс надо в адресной строке браузера ввести IP-адрес камеры (инструкция рекомендует добавить номер HTTP-порта «:80», но и без такой добавки в локальной сети всё сработало нормально), указать логин и пароль (по умолчанию «admin/admin»), после чего открывается страница управления камерой. Но сначала появляется предложение установить элемент управления «ComproClientActiveX» — после согласия получаем возможность увидеть картинку с камеры. Правда, системы безопасности Windows или Internet Explorer и тут могут «подгадить», считая вредоносными надстройки, потребные для общения с камерой; решение некоторых проблем описано в разделе Troubleshooting руководства Quick Installation Guide.

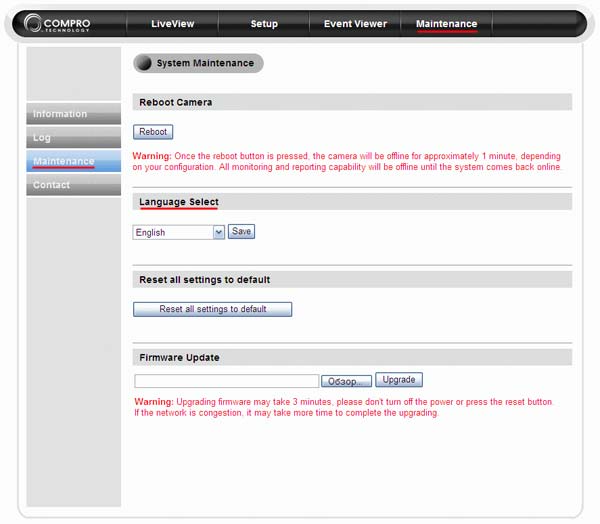

Если есть проблемы с английским языком (а именно на нем по умолчанию отображаются все надписи), сначала зайдите в раздел «Setup» (кнопка справа вверху), затем в открывшемся окне — «Maintenance» (тоже справа, в горизонтальном верхнем меню), еще раз — «Maintenance» (теперь уже в вертикальном меню слева), и в графе «Language Select» выберите «Russian»:

После нажатия кнопки «Save» увидим надписи на русском языке (почти все, но опять не на 100%: всё равно остаются непереведенными некоторые позиции — например, «Embed Text and Image» в разделе «Настройки камеры» или подписи «record», «open recorded», «View Mode» и т. д. в окне «Видео»).

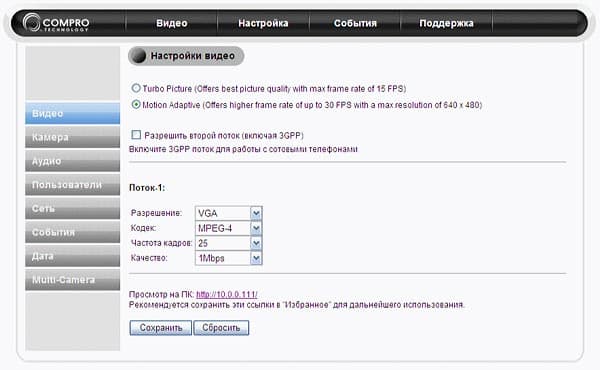

С помощью веб-интерфейса пользователь получает доступ ко множеству настроек — от параметров видео и звука до выключения индикатора питания (если очень хочется скрыть от окружающих факт работы камеры; правда, в темноте красные диоды ИК-подсветки все равно это выдадут).

Также можно обновить прошивку firmware (на той же странице, где мы выбирали язык); крайне желательно делать это с подключением всего участвующего в процессе оборудования к ИБП — случайное пропадание питания во время перепрошивки (даже если обычно с напряжением в питающей сети всё благополучно, не будем забывать про «закон бутерброда»!) может превратить нашу камеру в «бездыханное тело», оживить которое будет очень непросто. Как было сказано выше, сам файл прошивки можно скачать на сайте производителя, но можно воспользоваться и тем файлом, который скачивается в составе ComproView версии 1.41. После обновления легко заметить изменение номера версии firmware с 1.48 на 1.499 и обещанное производителем появление в списке поддерживаемых турецкого языка (порадуемся за жителей Турции).

Первый запуск ComproView начинается с запроса регистрации — вводим имя admin и пароль admin, после чего запускается мастер быстрой настройки (Quick Setup); если Вы не сильны в английском, то нажмите Quit, затем кнопку с изображением гаечного ключа (и всплывающей подписью Setup) в нижней части окна программы ComproView; в появившемся меню из двух пунктов выберите «Setup» (но не «Express Setup»!), а дальше откроется окно настроек, где Вы и сами сообразите, что и как надо изменить в графе «Language». После этого жмем «OK», видим сообщение (пока что на английском) о том, что смена языка произойдет после перезапуска программы, нажимаем в нижнем меню окна программы самую левую кнопку (знакомый без перевода символ включения-выключения) и в появившемся меню выбираем Quit; подтверждаем наше намерение выйти, нажав «OK» в ответ на запрос «Are you sure?», и, дождавшись закрытия программы ComproView, вновь запускаем ее, но уже с русским интерфейсом пользователя.

Введя логин и пароль (не забыли? по умолчанию — «admin/admin»), вновь попадаем «в объятия» мастера быстрой настройки (понятно, в будущем его запуск можно будет выключить, поставив «птичку» в соответствующей графе начального окна мастера); но пока нажимаем «Вперед». Мастер быстренько «нащупывает» нашу камеру в сети (строчку с IP-адресом, именем и моделью камеры надо выбрать щелчком мыши), но требует вновь ввести всё те же имя и пароль; нажимаем кнопку «Следующий». Далее нужно выбрать номер канала, к которому будет подключена камера, и задать внятное имя для камеры (например, соответствующее ее расположению), а также формат сжатия MPEG-4 / H.264 / MJPEG (выбор MJPEG почему-то пропал в версии 1.41) и разрешение из возможных 160×120 / 320×240 / 640×480 / 1280×1024. Затем включаем нужные опции детектирования — движения, изменения сцены, обнаружения объекта, появления человеческого лица или звука, а также задаем чувствительность (конечно, потом все эти параметры можно поменять). На следующем этапе выбираем тип записи: непрерывная, по событиям или по интервалу; причем для особо важных промежутков времени тип записи можно переназначить. Конечно же, нужно задать и папку, куда будет вестись запись, а также ограничение на использование дискового пространства.

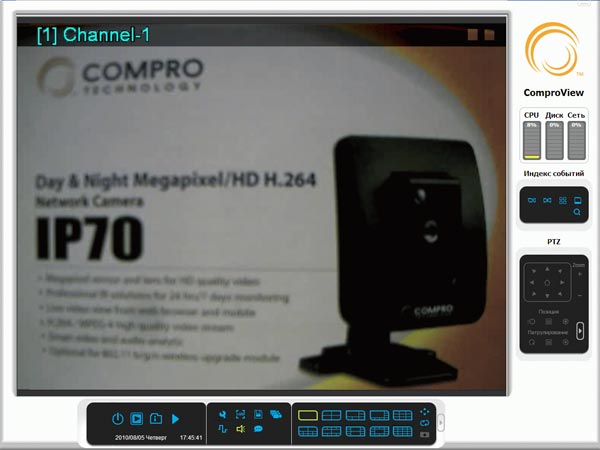

По окончании всех этих процедур нажимаем «Закончить» и переходим в рабочее окно программы ComproView, в котором видим картинку, передаваемую камерой (на приведенном ниже скриншоте камера показывает верхнюю крышку своей упаковочной коробки), и элементы управления и контроля.

Пользовательский интерфейс программы русифицирован, но не идеально: так, и в установленной с диска, и в скачанной с сайта производителя версиях программы встречаются и «недоперевод» (например, в названиях фильтров событий — «Motion», «Face», «Audio» и т. д. вместо «Движение», «Лицо», «Звук»), и опечатки («Пенель поиска по индексу»). Есть и более принципиальные ошибки: кнопка «EMap Setup», предназначенная для работы с электронными картами помещений, в которых установлены камеры, в русском переводе называется… «Настройка почты»! Переводчик, видимо, не уловил разницы между «EMap» и «E-Mail».

При наличии нескольких (до 32) камер мы можем вывести на экран в виде «мозаики» картинки с каждой из них, выбрав удобный для нас вариант расположения; два из многих возможных показаны на скриншотах ниже. На тестировании была только одна камера, подключенная к 1-му каналу (она-то и показывает картинку); остальные каналы лишь отображают черное поле с надписью «Нет устройства»:

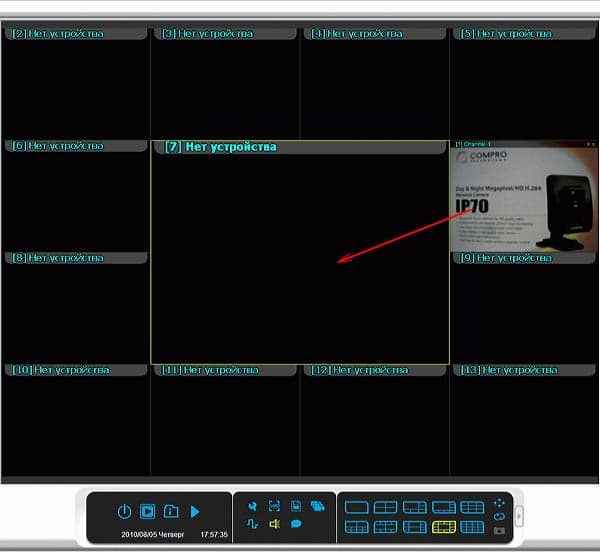

Но если камер у нас несколько, то вывести в центр нашей «мозаики» изображение с нужной камеры можно, просто перетащив его мышью:

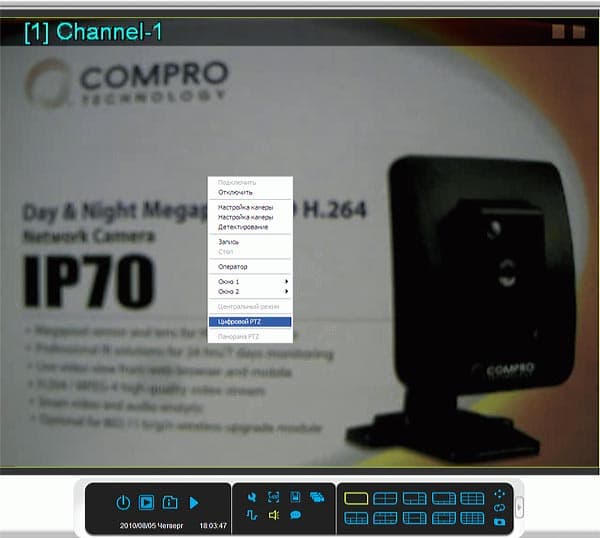

А двойной щелчок мыши «развернет» изображение во всё отведенное для этого поле окна программы; повторный двойной щелчок вернет «мозаику». Можно развернуть изображение с камеры и на весь экран монитора, нажав уже знакомую нам кнопку с символом «включение-выключение» (всплывающая подпись на русском языке гордо гласит «Главная») и выбрав в появившемся меню пункт «Полный экран», либо нажав специальную кнопку с тем же всплывающим названием в нижнем меню программы (возврат с помощью клавиши Escape, о чем выводится предупреждение). Можно задействовать и 4-кратный цифровой зум; для этого щелкаем правой кнопкой мыши на любом месте изображения с камеры и выбираем пункт «Цифровой PTZ»:

После этого становится активным окно «PTZ» управления зумом в правой части окна программы; можно не только приблизить определенную часть картинки с камеры, но и перемещаться по кадру, выбирая наиболее интересную часть.

А вот сохранение кадра на диск компьютера (нажатием кнопки с изображением фотоаппарата и всплывающей надписью «Кадр» или «Snapshot» в правой части нижнего меню; эта кнопка не активна до тех пор, пока щелчком мыши по изображению не выбран канал с интересующей нас картинкой) реализовано довольно убого: единственный предлагаемый формат — BMP, к тому же каждый раз предлагается задать папку и имя файла, так что быстро сделать последовательность снимков (например, чтобы зафиксировать действия какого-то объекта или субъекта в поле зрения камеры) не получится.

Оценить качество получаемого изображения можно по приведенным ниже картинкам; поскольку, как сказано выше, камера сохраняет кадры на диск в формате BMP, то щелчок мыши по картинке позволит скачать и посмотреть исходные BMP-файлы (каждый из них около 4 МБ, 1280×1024).

  • Объект вблизи камеры, неяркое естественное освещение:

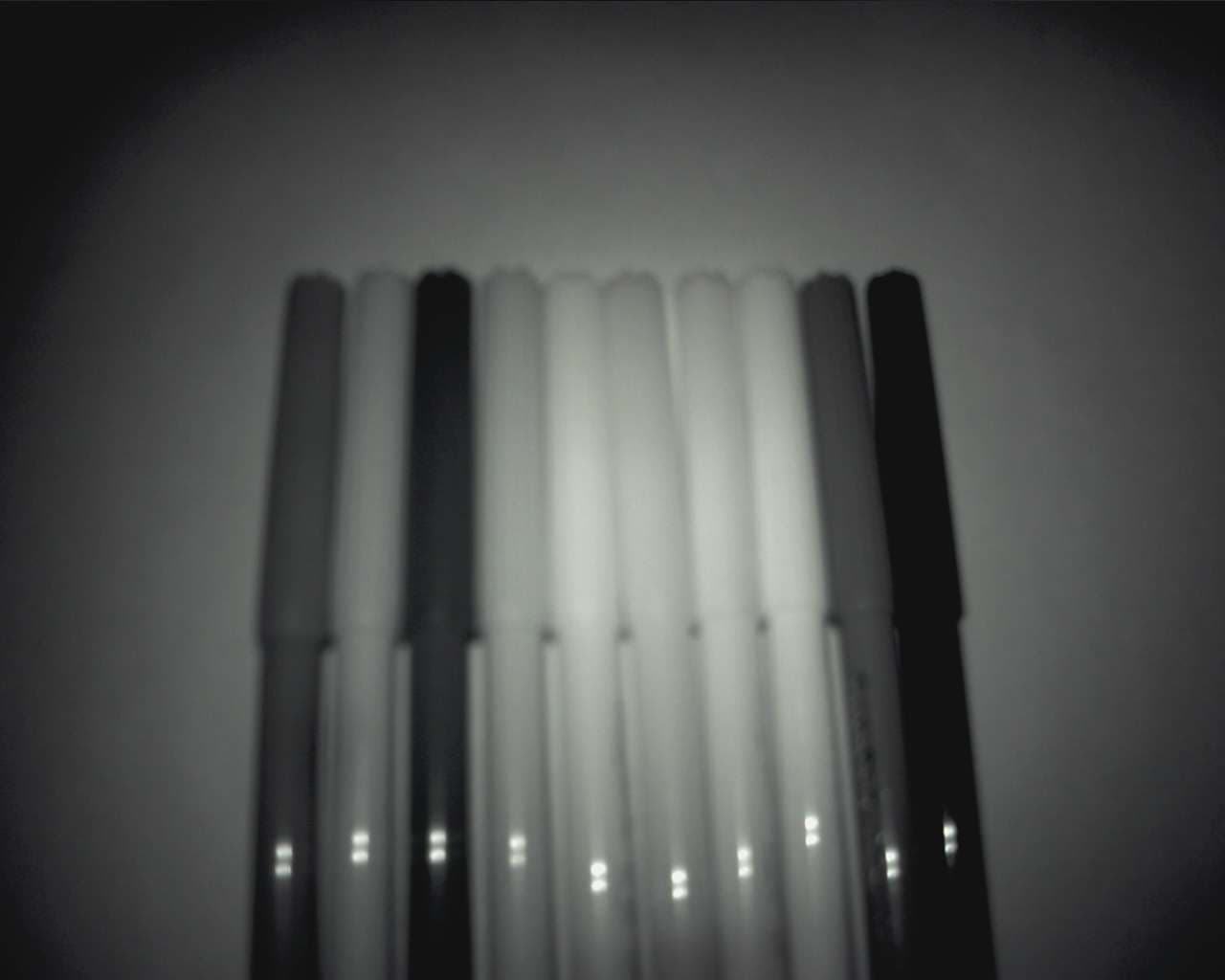

  • То же, при недостаточном освещении и работе ИК-подсветки (естественно, цветовая информация при этом теряется; видны блики от двух линеек диодов подсветки):

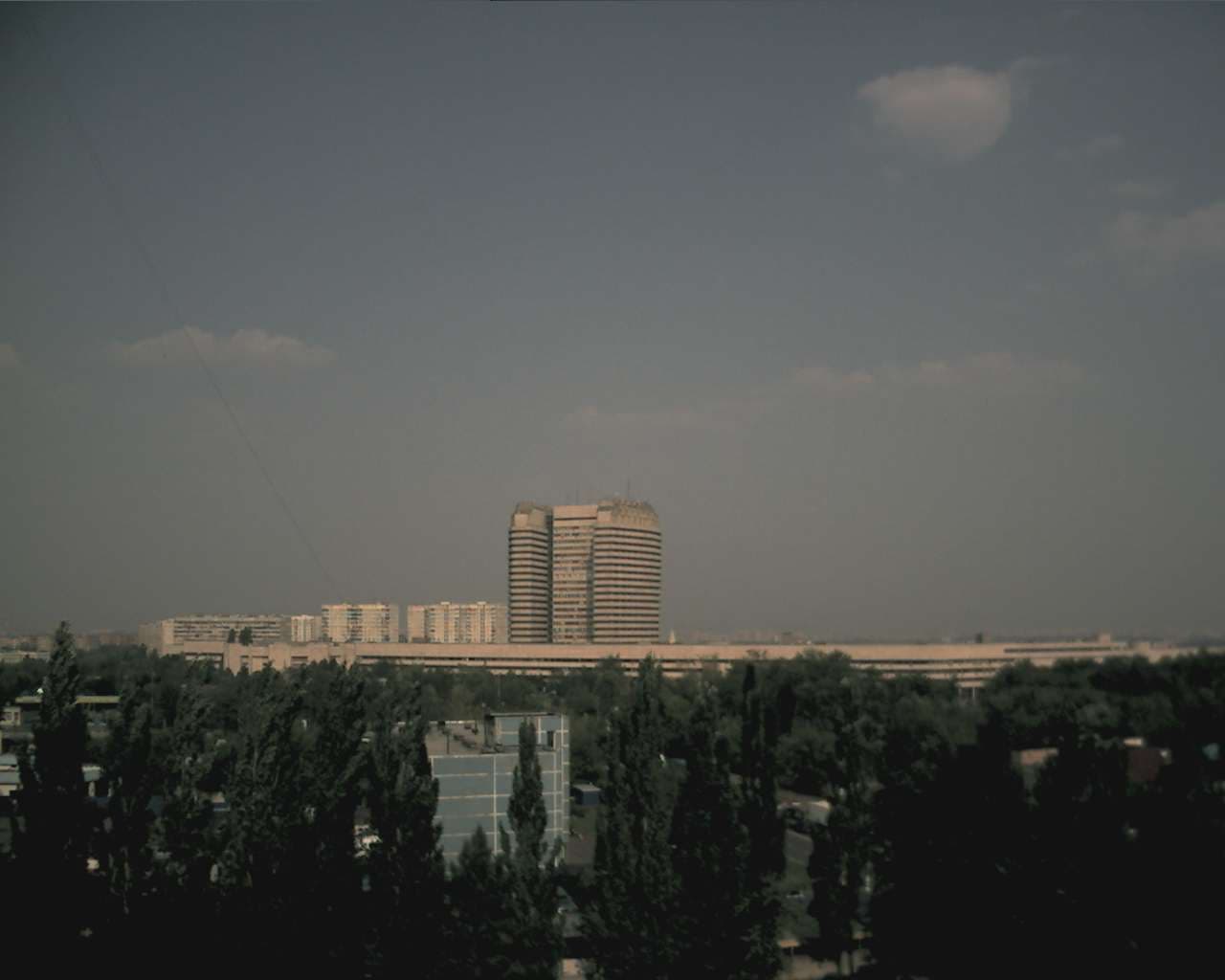

  • Вид из окна солнечным днём (конечно, ИК-подсветки камеры будет недостаточно для освещения такого «пейзажа», поэтому пример ночного кадра сейчас не приводим):

    Заметим, что сохраняется полноразмерный кадр, даже если на экран с помощью панели PTZ выводится увеличенный фрагмент изображения.

    Не удастся и оперативно отрегулировать яркость изображения — ComproView не дает такой возможности; регулировать яркость можно только через web-интерфейс, а сделанные при этом изменения воздействуют и на картинку, которую отображает ComproView.

    Справа в окне программы имеются индикаторы загрузки процессора компьютера и сети, а также степени заполненности диска (если на него ведется запись). Тестовый компьютер оснащен процессором Intel Core 2 Duo E7200 (2,53 ГГц); и компьютер, и камера подключены к 100-мегабитной проводной сети (напомним: камера не поддерживает гигабитный Ethernet); показатели индикаторов «CPU» и «Сеть» (и соответствующие показатели в «Диспетчере задач» Windows) менялись в полном соответствии с заданным качеством передаваемой с камеры картинки и выбранным алгоритмом сжатия: от долей процента загрузки как ЦП, так и сети, до 19-20% загрузки ЦП и 2-3% загрузки сети (конечно, при отсутствии на компьютере других задач и сетевом обмене только между компьютером и камерой).

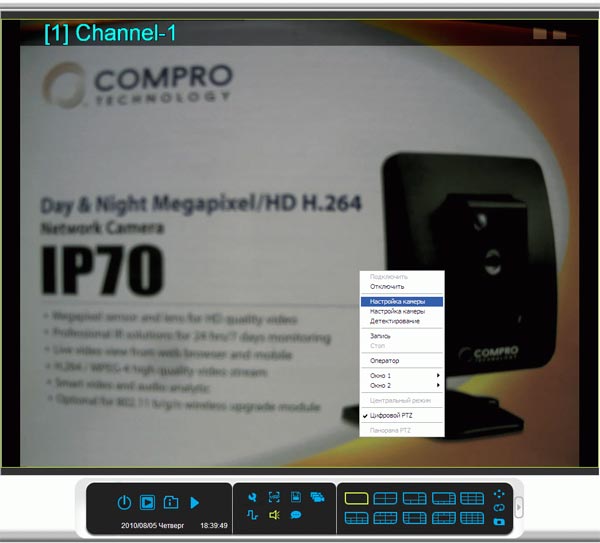

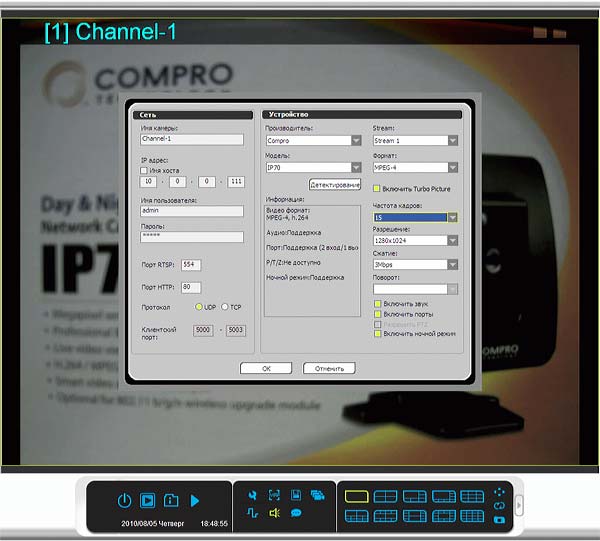

    Настроить параметры качества и сжатия можно, если вновь щелкнуть правой кнопкой мыши на любом месте изображения с камеры и выбрать пункт «Настройки камеры» (верхний из двух; одинаковое название в ComproView они имеют только в русском интерфейсе, а в английском называются «Camera Setup» (верхний) и «Channel Setup» (нижний)).


    Остается еще раз посетовать: перевод пользовательского интерфейса программы на русский язык оставляет желать лучшего…

    А вот работа с microSD-картами памяти, для подключения которых есть слот на левой боковой поверхности камеры, в текущей реализации оставляет желать значительно лучшего, находясь на зачаточном уровне. Прежде всего, явных указаний на использование таких носителей нет ни в инструкциях, ни в меню настроек как web-интерфейса, так и программы ComproView; пришлось обращаться к сотрудникам фирмы-изготовителя, которые подсказали возможный путь задействования SD-карт для сохранения отдельных кадров (конечно, кое-что пришлось додумывать самим).

    Вот краткая инструкция: вставляем отформатированную карту (нами использовалась microSD-карта Transcend на 2 ГБ, отформатированная под FAT32) и запускаем web-интерфейс управления камерой (обратившись через браузер к ее IP-адресу и введя логин/пароль).

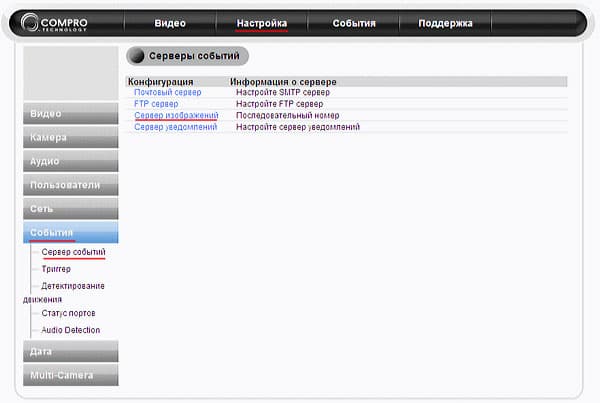

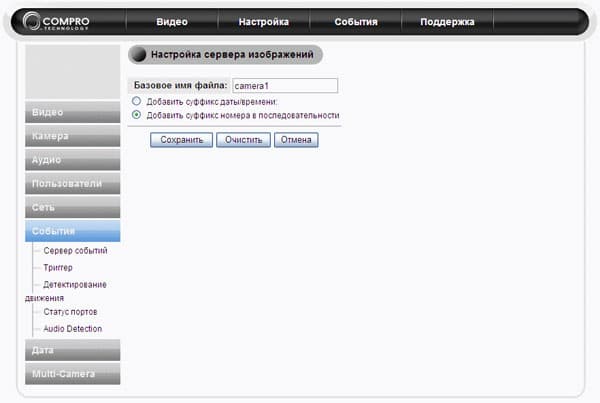

    Далее: «Настройка» → «События» → «Сервер событий» → «Сервер изображений»:

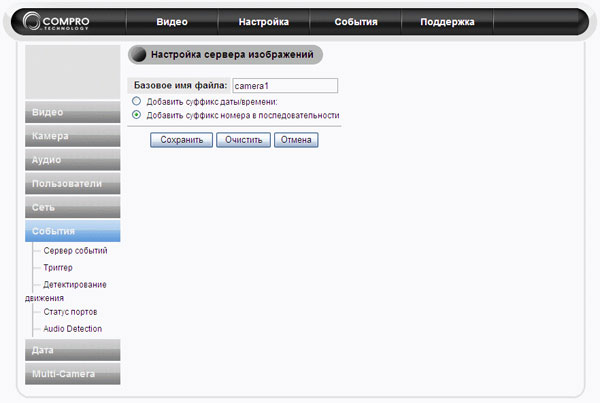

    Задаем базовое имя файла (например, camera1) и тип добавляемого суффикса — дата/время или последовательный номер.

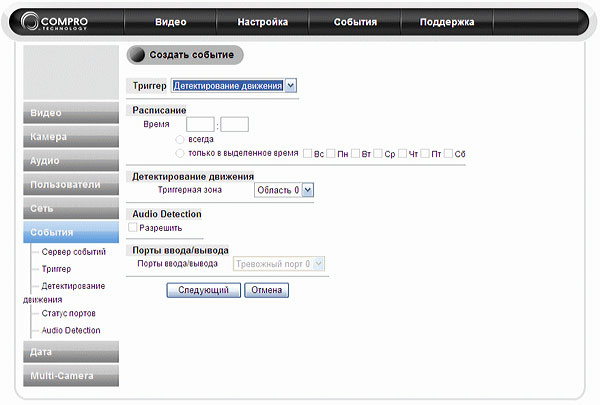

    Следующий пункт меню «События» → «Триггер»: нажимаем «Создать», выбираем тип триггера (например, «Детектирование движения») и дополнительные параметры (например, область с номером 0, 1 или 2 — для детектирования движения, или время — для срабатывания по расписанию):

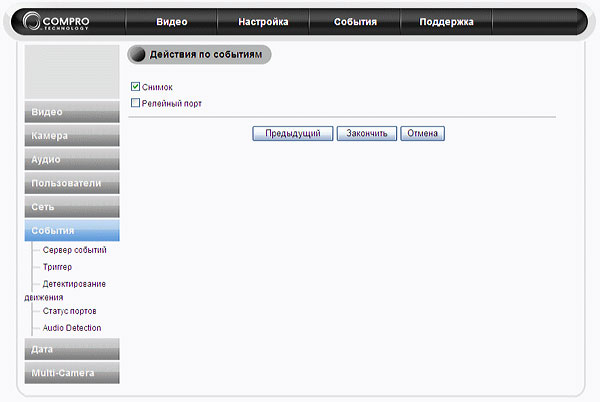

    После чего нажимаем «Следующий» и задаем действие — «Снимок»:

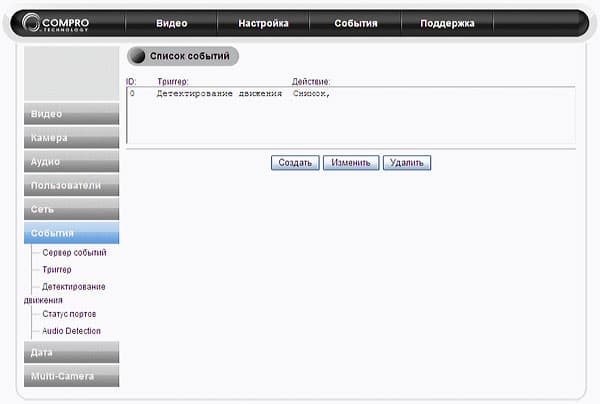

    Получаем список событий:

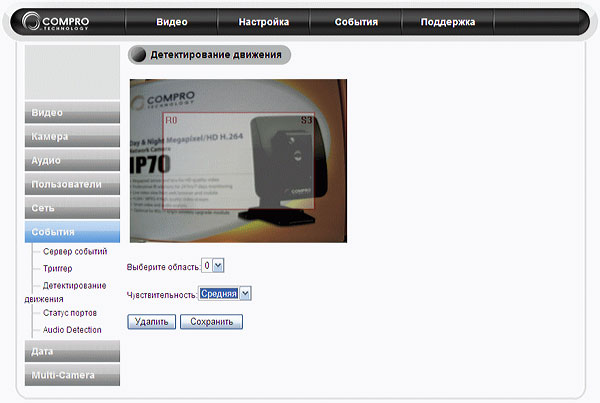

    Если выбрано срабатывание триггера по движению, то в следующем пункте меню «События» → «Детектирование движения» надо задать упомянутую выше область детектирования, задав номер, соответствующий выбранному ранее, и собственно область (что делается в окне с изображением — нажатием левой кнопки мыши и последующим ведением курсора); можно задать и чувствительность детектирования (5 ступеней). В выделенном окне заданной области вверху слева отображается ее номер (R0), справа — выбранный уровень чувствительности (S3). Не забудьте нажать «Сохранить»!

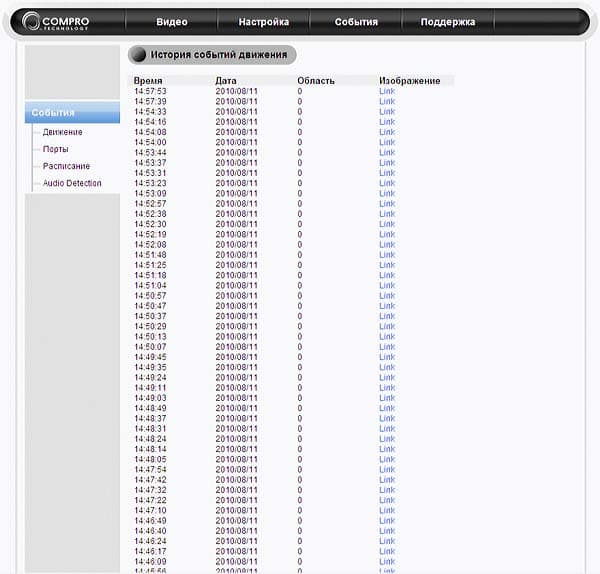

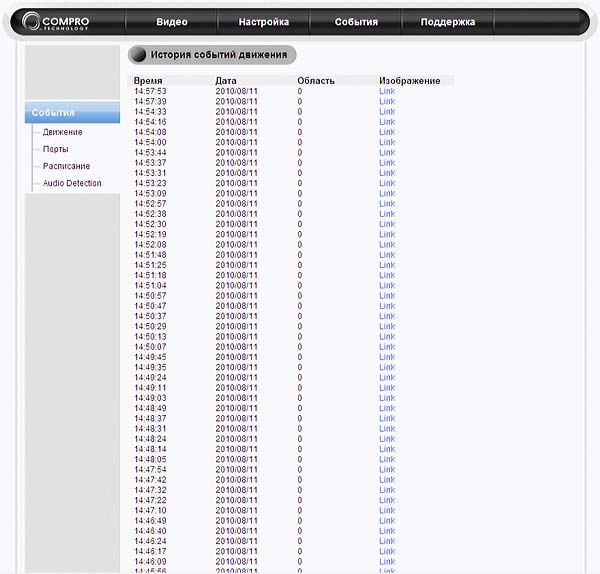

    Вот, собственно, и всё; теперь можно посмотреть, что получилось. Выбираем «События» в верхнем меню и получаем список событий, зафиксированных на нашу SD-карту в виде кадров.

    Просмотр кадров — либо щелчком по одной из ссылок «Link» в этом списке (кадр открывается в новом окне браузера), либо с помощью картовода (естественно, после извлечения microSD-карты из камеры). Отметим лишь, что файлы записываются в корневой каталог карты памяти; формат записываемых файлов — JPEG, как-либо задавать формат и параметры сжатия прошивка версии v1.499 не позволяет. При разрешении 1280×1024 размер одного файла получается в пределах 100 КБ (конечно, при таком сжатии рассмотреть мелкие детали кадра с сильным увеличением вряд ли получится), поэтому даже при частых срабатываниях триггера даже на не самую «объемистую» карту может поместиться очень приличное количество снимков. А качество сохраненных на microSD-карту снимков тех объектов, с которыми мы уже имели дело выше, можете оценить сами (щелчок мыши по изображению позволит посмотреть его в «первозданном», т. е. полученном с SD-карты виде и сравнить с приведенными ранее файлами BMP):



    Вот только через web-интерфейс доступ ограничен лишь сотней последних записей, а более ранние перестают отображатся в списке событий и доступны лишь при чтении карты в картоводе. К тому же, если выключить питание камеры, то при следующем запуске web-интерфейса в списке событий будут лишь те из них, которые сформированы с начала текущей сессии; результат регистрации более ранних, опять же, можно увидеть только с помощью картовода.

    Более полноценная и удобная работа с SD-картами обещана в следующей версии firmware v1.50; ее опробование, равно как и более подробное тестирование работы с картами памяти, не вошли в эту часть обзора.

    Читайте вторую часть статьи: Работаем с камерой
