Маршрутизатор ASUS RT-N16


Мы продолжаем рассматривать актуальные на первую половину 2010 года Ehternet-маршрутизаторы. Сегодня у нас в лаборатории топовая модель от компании ASUS — RT-N16. Она оборудована гигабитными портами WAN и LAN, имеет встроенную беспроводную точку доступа стандарта 802.11n и два порта USB 2.0 для подключения внешних устройств.

Кроме нее, сегодня этот производитель также предлагает устройства и попроще. В целом ассортимент насчитывает более дюжины моделей.

Бренд ASUS сегодня продолжает быть одним из наиболее популярных в на нашем рынке и многие новинки, к какой бы области они не относились — от ноутбуков до видеокарт, вызывают интерес пользователей. В большинстве случаев, продукт получается действительно качественный как по дизайну, так и по техническим характеристикам. Однако также традиционно в нашей стране приходится доплачивать значительную сумму за бренд. Посмотрим, оправдывает ли свою стоимость около $200 рассматриваемая модель.

Комплект поставки

Устройство поставляется в привычной картонной коробке. Оформление достаточно красочное, только вот на русском языке всего пара фраз. Если же вы владеете английским, то сможете ознакомиться с внешним видом, функционалом, спецификациями, вариантами использования и использованными фирменными технологиями производителя.

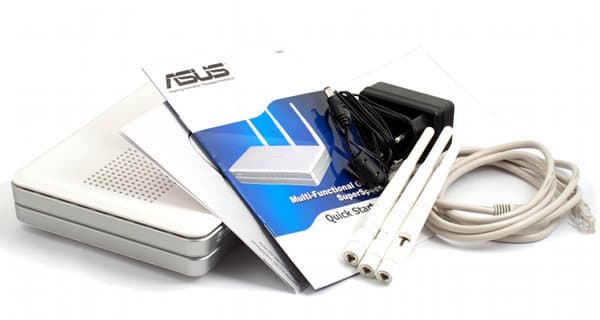

В комплект входит роутер, импульсный блок питания (12В 1,25А), патч-корд, три съемные антенны, гарантийный талон и краткая инструкция по установке. Судя по всему должен еще быть компакт-диск, но видимо его потеряли предыдущие обозреватели.

Так что мы воспользовались Интернет-сайтом производителя и скачали с него руководство на русском языке, новую прошивку и комплект утилит.

Внешний вид

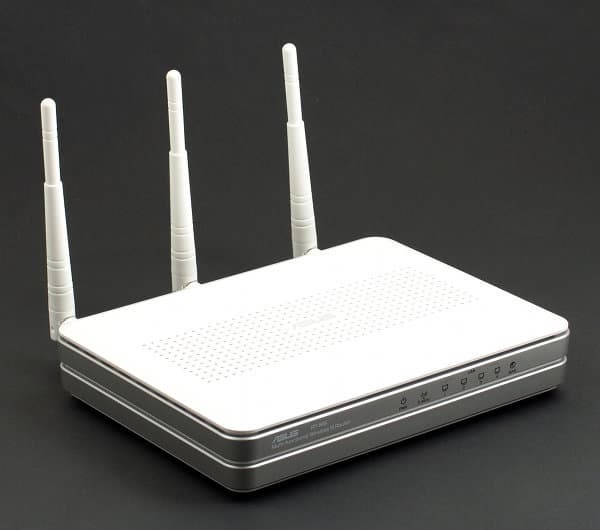

По внешнему виду лидер текущей линейки продуктов практически не отличается от популярной несколько лет назад серии 500. В частности WL-500W в выключенном состоянии — практически брат-близнец.

Белый матовый корпус, серебристая вставка по контуру смотрятся неплохо и сегодня. Отметим также перфорацию со всех сторон — мощной начинке явно требуется хорошее охлаждение и желательно пассивное. 21,5×16,1×4,2 сантиметра — не такой уж и большой размер для данного класса устройств. Отдельно отметим предусмотренные конструкцией элементы для вертикального крепления на стену. На наш взгляд, это обязательная опция у домашних беспроводных роутеров.

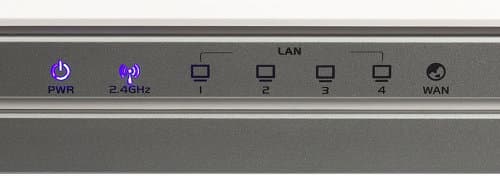

На переднем торце находятся все индикаторы — статус, Wi-Fi, WAN, 4×LAN. Цвет они имеют исключительно голубой и не очень сильно освещают квартиру в темноте, правда их работу видно не только с панели но и из упомянутой перфорации на корпусе.

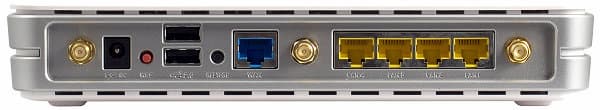

Все разъемы сосредоточены сзади: вход блока питания, один порт WAN и четыре LAN, три коннектора для антенн, два порта USB. Также есть кнопки сброса и настройки WPS. Расположение последней несколько спорно. Все-таки для удобного подключения новых беспроводных устройств к сети было бы лучше иметь ее на лицевой стороне или хотя бы сбоку. Но не между антенн, проводов и USB-кабелей.

Начинка

Основой рассматриваемого устройства является процессор Broadcom BCM4718, по спецификации производителя работающий на частоте 533 МГц. Цифра спорная, поскольку через консоль в логах можно увидеть 453 МГц. Впрочем, частота конечно важна, но все-таки не главный параметр. Чип закрыт небольшим игольчатым радиатором, в работе он нагревается относительно слабо. Но в любом случае надо оставлять открытыми решетки вентиляции. Система использует достаточно большой объем оперативной памяти — 128 МБ в двух микросхемах от Samsung. Прошивка хранится в флешчипе на 32 МБ.

Работой сетевых портов управляет коммутатор Broadcom BCM53115SKFBG. Несмотря на спецификации и даже соответствующий пункт в Web-интерфейсе, работать с Jumbo Frames устройство не умеет. Причем это касается в том числе и сегмента LAN, что достаточно обидно.

Основная часть радиоблока интегрирована в процессор. Поддерживается стандарт 802.11n. Частота работы в данном устройстве — только 2,4 ГГц. Судя по схемотехнике — он использует скорее формат 3×2, чем симметричный 3×3.

В целом к качеству изготовления никаких замечаний нет. Удивителен и прогресс в миниатюризации — печатная плата занимает около ¾ внутреннего пространства.

Отметим также присутствующий на плате консольный разъем. У него даже контакты были подписаны. Возможно это особенность тестового экземпляра. Но поскольку у RT-N16 есть «официальный» доступ по телнет и утилита восстановления прошивки, использовать его придется редко.

Настройка и функционал

Перед началом тестирования мы традиционно обратились на сайт компании за обновлением программного обеспечения роутера и установили последнюю доступную на момент тестирования версию от апреля этого года — 1.0.1.2.

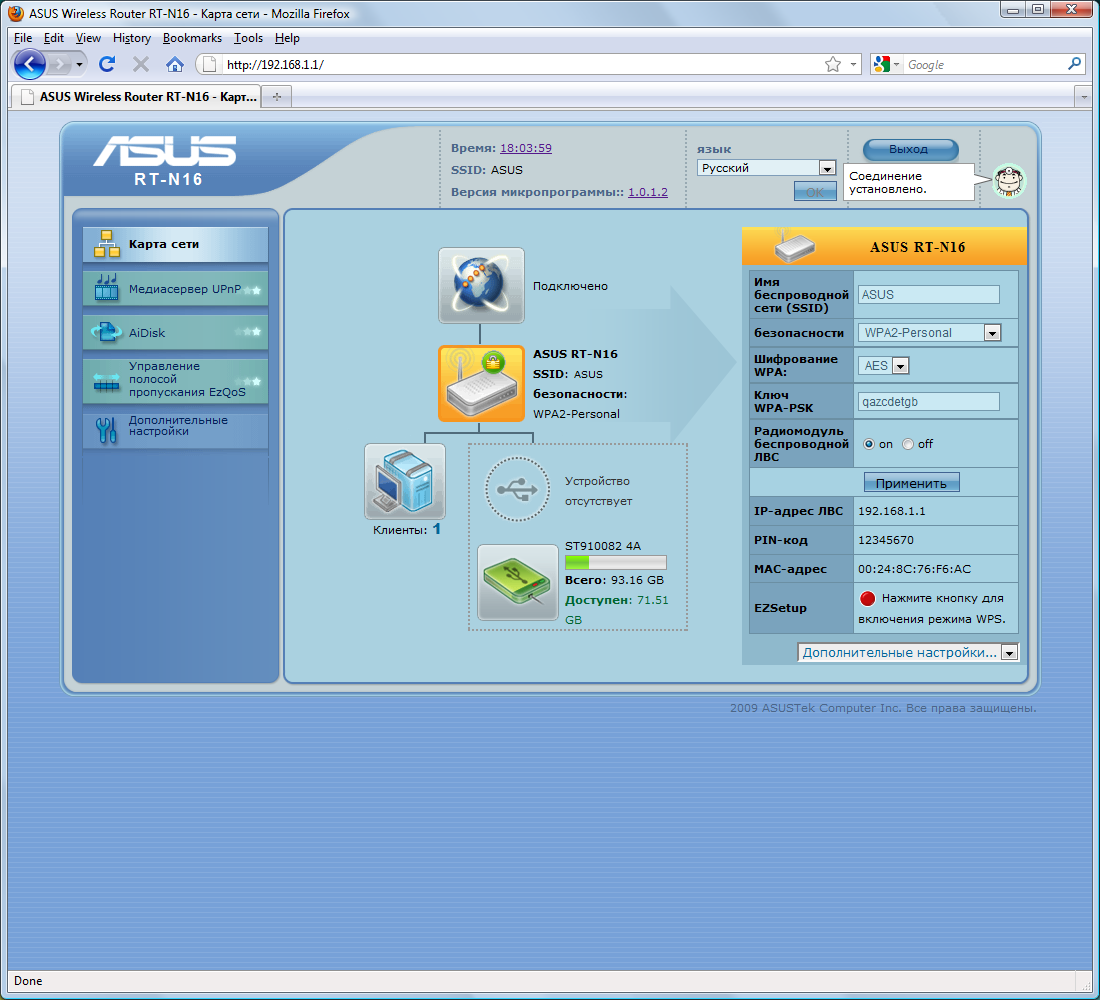

На первый взгляд интерфейс устройства заметно отличается от большинства аналогичных моделей. Дело в том, что первая страница, которую видит пользователь, представляет собой графическую карту сети, а все подробные настройки спрятаны в меню. В рассматриваемой модели есть полный русский перевод интерфейса, кроме того предоставляется интерактивная справка по пунктам меню, тоже на русском языке.

На карте отображается текущее подключение к сети Интернет, локальные клиенты и USB-устройства. На каждой из представленных иконок можно щелкнуть мышкой и тогда в правой части основного окна появятся пункты выбора некоторых соответствующих выбранному элементу параметров, которые производитель счел наиболее важными. Например, имя беспроводной сети и ключ шифрования или безопасное отключение накопителя.

Слева, кроме кнопки «Карта сети» есть еще четыре — «Медиасервер UPnP», «AiDisk», «Управление полосой пропускания EzQoS» и «Дополнительные настройки». Первая из них относится к работе встроенного медиасервера, который использует USB-накопители для индексации файлов видео, музыки и фотографий. Собственно на данной странице можно только включить или выключить сервис. Никаких специфических настроек для него нет. Подробнее о его возможностях мы поговорим далее в статье.

«AiDisk» вызывает простейший помощник для настройки общего доступа к USB-накопителям. Ответив на пару вопросов, пользователь может обеспечить доступ к своим файлам по FTP. Более подробные настройки сервиса доступны на отдельной странице.

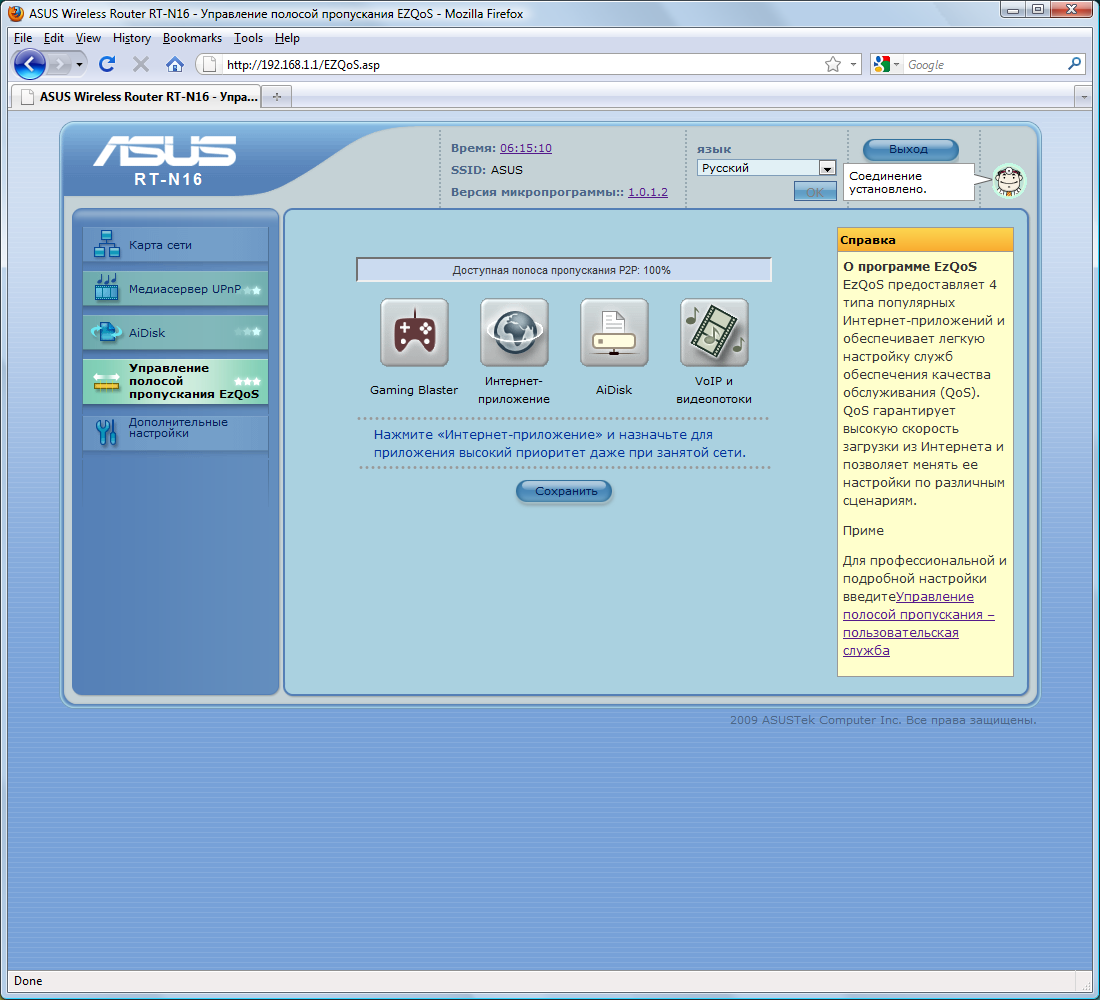

Пункт «Управление полосой пропускания EzQoS» обеспечивает быстрый доступ к разным профилям системы управления полосой пропускания — игры, интернет, FTP-сервер, потоковое видео и звук. Идея в принципе неплохая, однако совершенно не понятно как и что там оптимизируется в указанных случаях, что также затрудняет тестирование. Как и для других функций, есть отдельные страницы более полными настройками, к которым мы и переходим.

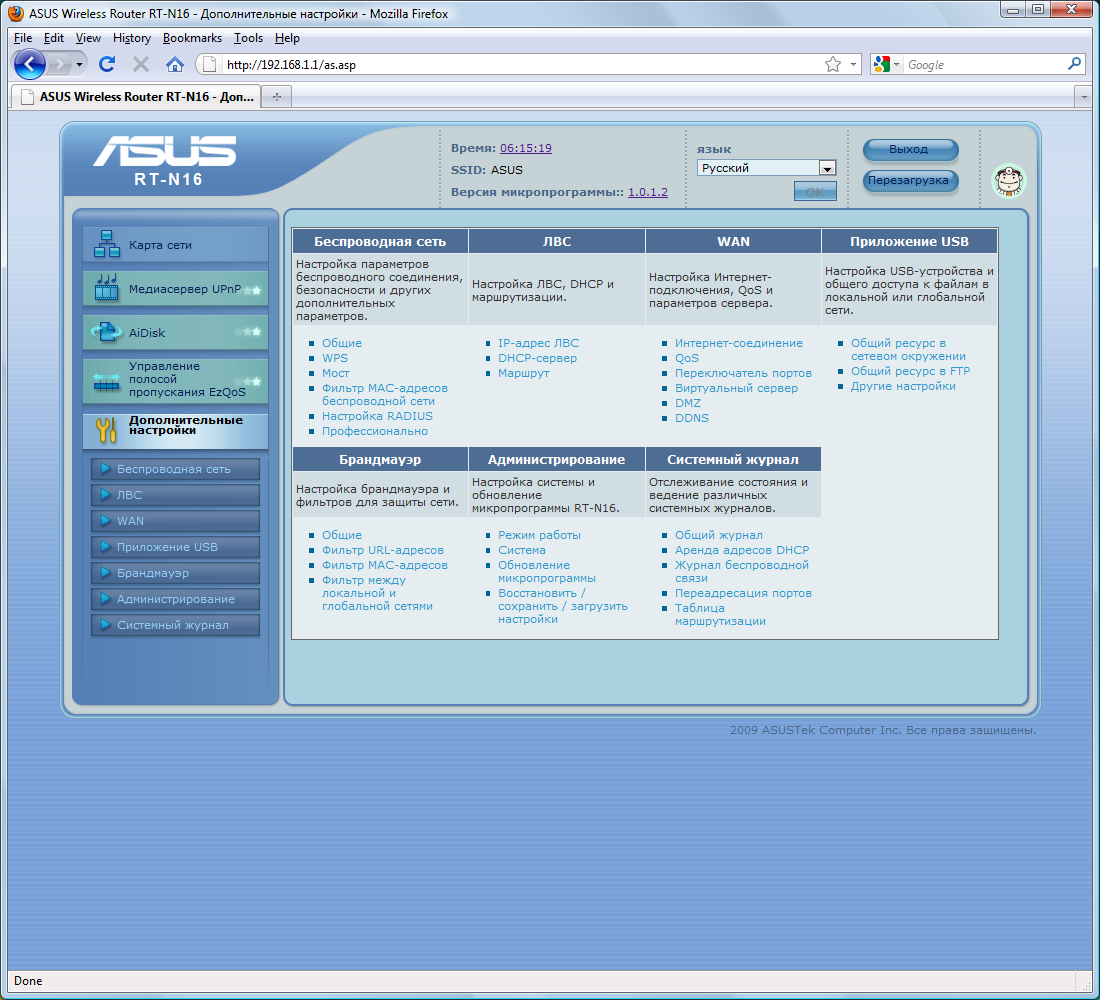

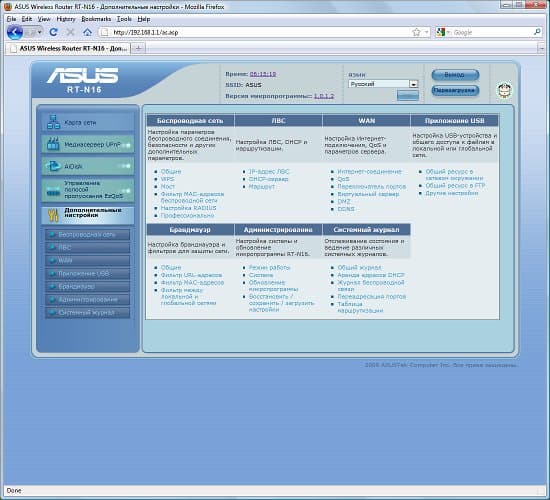

Как уже видимо понятно, доступ к ним обеспечивается как раз кнопкой «Дополнительные настройки». Под ней мы находим собранные в семь групп более чем три десятка страниц.

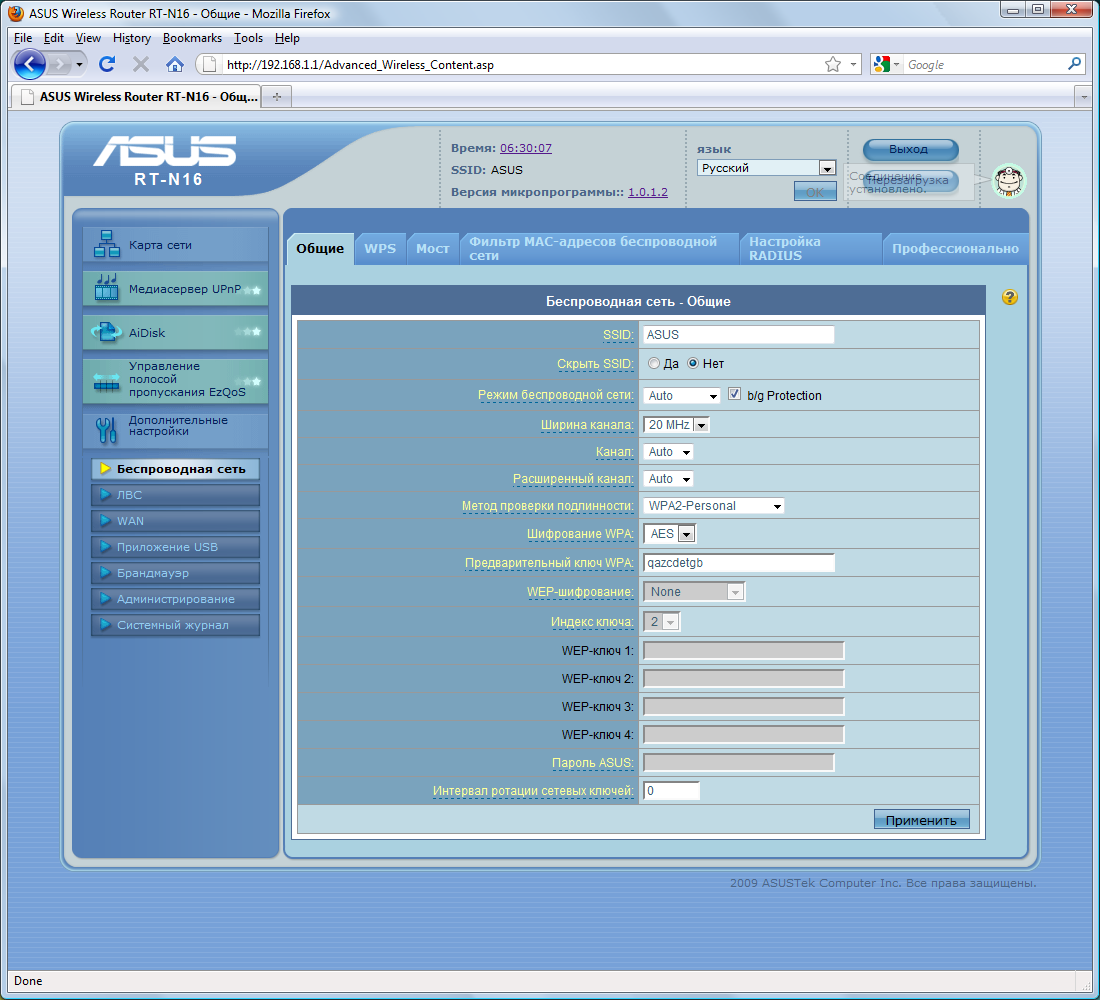

Первая из них посвящена настройке беспроводного соединения. Кроме обычных настроек, таких как имя сети, номер канала и параметров безопасности (включая WPA и WPA2), можно выбрать режим работы (авто, b/g, n, g, b), установить «двойной» канал для 802.11n, выбрать время работы беспроводной сети, включить «ускорение» передачи и изменить некоторые другие параметры.

Беспроводной модуль поддерживает технологию WPS для быстрой и безопасной настройки клиентов, WDS для организации соединений нескольких точек доступа, работу с внешним RADIUS-сервером и фильтр MAC-адресов клиентов.

Параметры локального сегмента сети стандартны — установка адреса и маски, включение UPnP, доступа по telnet, управление сервером DHCP (есть возможность резервирования адресов и выбора серверов DNS и WINS), работа с таблицей маршрутизации. В последнем случае возможно получение списка маршрутов по DHCP и/или задание их в ручном режиме. Поддерживается и multicast.

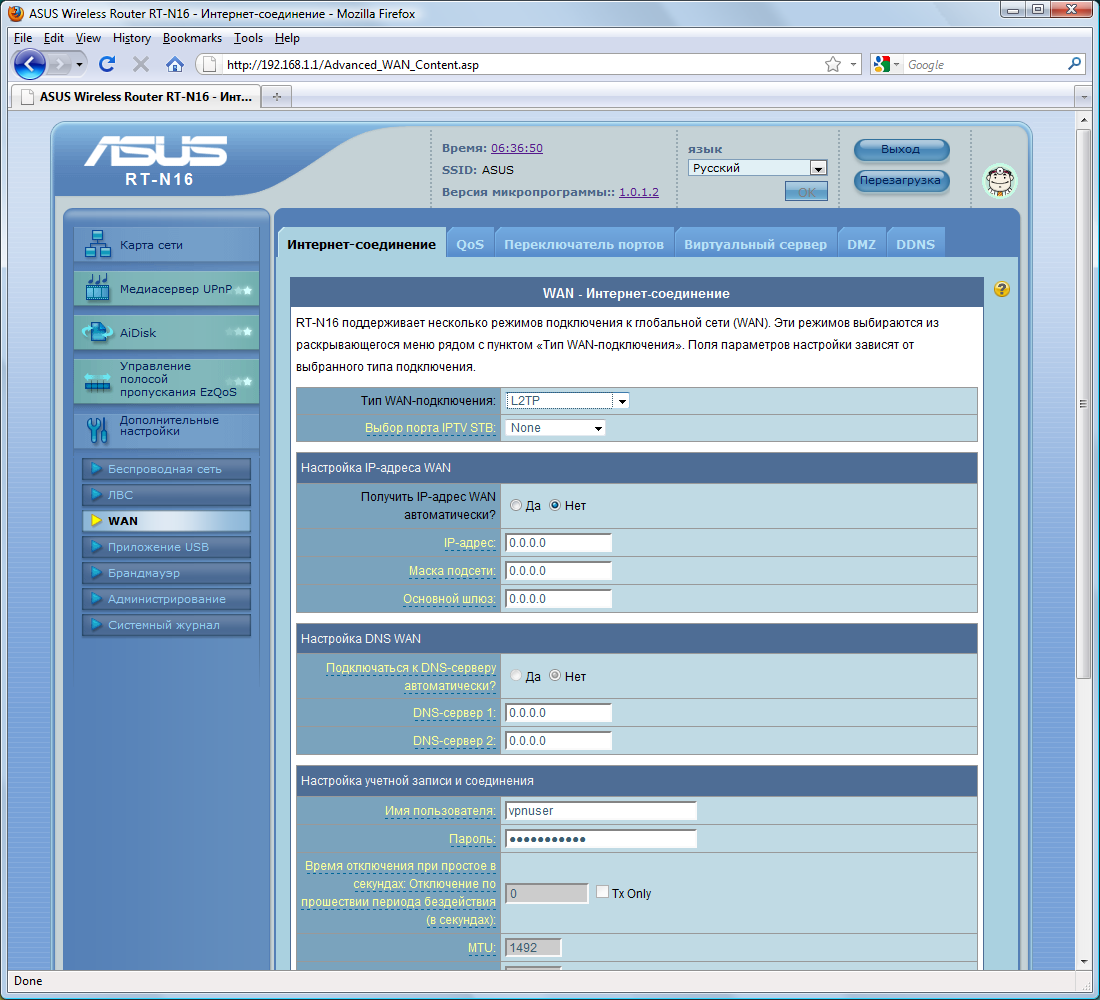

Одной из наиболее важных технических характеристик роутеров является поддержка различных типов подключений к Интернет. Рассматриваемая модель умеет работать как с фиксированным или динамическим IP-адресом, так и через PPPoE, PPTP и L2TP. Допускается настройка большинства параметров, включая опции VPN-клиента и смену адреса MAC. Поддержка работы с IPTV выражается в возможности выбора порта или пары портов для подключения приставок.

Роутер поддерживает DDNS для нескольких популярных сервисов, а также фирменной аналогичной услуги от ASUS.

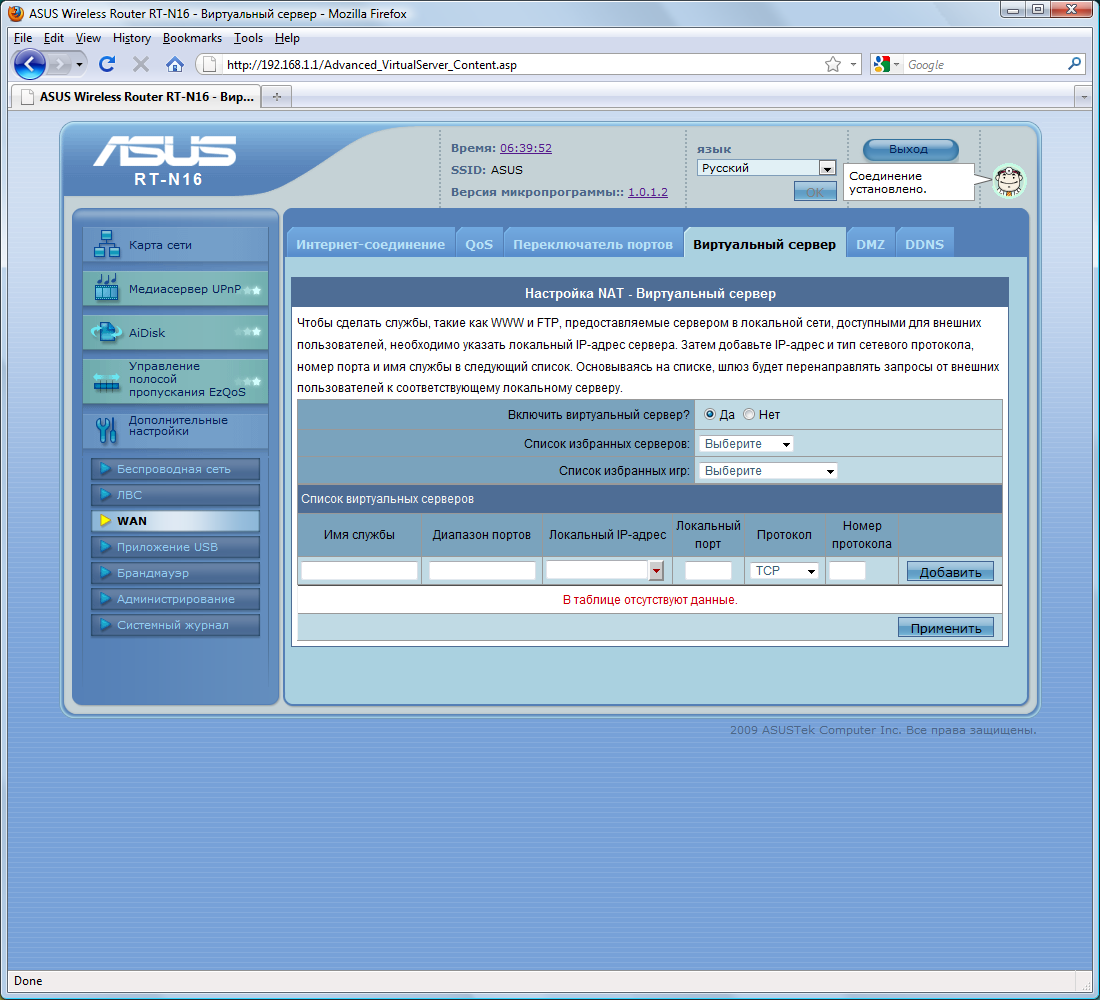

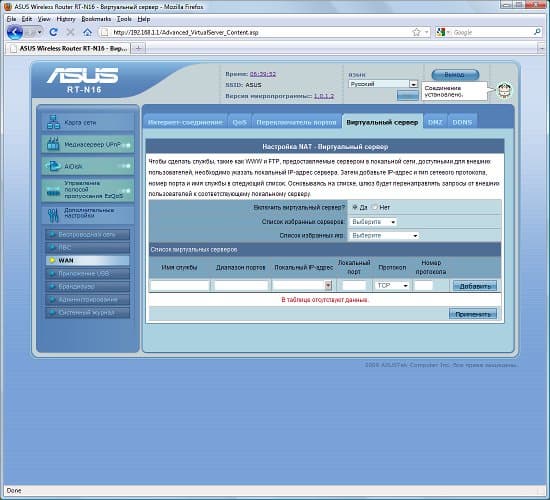

Для обеспечения доступа к локальным ресурсам через Интернет можно использовать привычные технологии перенаправления портов (объем таблицы похоже не ограничен, внешние и внутренние порты могут быть разными), триггеров (когда при обнаружении исходящего пакета система автоматически создает входящее правило), а также DMZ.

В этой же группе находится пункт по настройке QoS. К сожалению, документация не содержит детальных подробностей о работе данной функции. Так что опишем только то, что удалось понять. Устройство позволяет устанавливать приоритеты трафику в виде трех опций: высокий, обычный и низкий. При этом в правилах указываются IP-адрес источника и номер порта получателя. То есть, например, можно указать, что один из клиентов имеет больший приоритет при скачивании данных с Web-серверов, чем другой. Однако в наших тестах подобное поведение не подтвердилось. Все-таки функция управления трафиком, иногда встречающаяся в домашних роутерах, редко является сегодня, на наш взгляд, реально работающим и полезным инструментом.

Роутер имеет два порта USB, которые можно использовать для подключения принтеров и накопителей. Один из способов огранизации общего доступа к принтеру — настройка на клиенте протокола LPR. Единственным, знакомым и по другим сетевым устройствам, в этом случае неудобством является отсутствие двухсторонней связи. Однако все меняется, если использовать комплектную утилиту для настройки принтеров. Она работает под различными версиями Microsoft Windows и позволяет полноценно использовать не только USB-принтеры, но и многофункциональные устройства, включая определение состояния картриджей, сканирование и доступ к считывателям карт памяти. Безусловно, это очень приятное дополнение к функциям рассматриваемого маршрутизатора.

Флешки и жесткие диски можно подключать и через хабы. Только вот в этом случае могут быть проблемы с безопасным отключением, которое есть только для непосредственно двух портов. Для монтирования поддерживаются файловые системы FAT, NTFS, EXT2 и EXT3. Причем для NTFS возможно и чтение и запись. Также надо обратить внимание, что для EXT2 и EXT3 возможны конфликты с ранее указанными в файловой системе правами, что будет выражаться в отсутствии доступа к файлам и директориям.

Питание портов достаточно «сильное». В частности, у нас от одного кабеля заработал старый 2,5'' винчестер, который на некоторых ПК требовал двойного подключения.

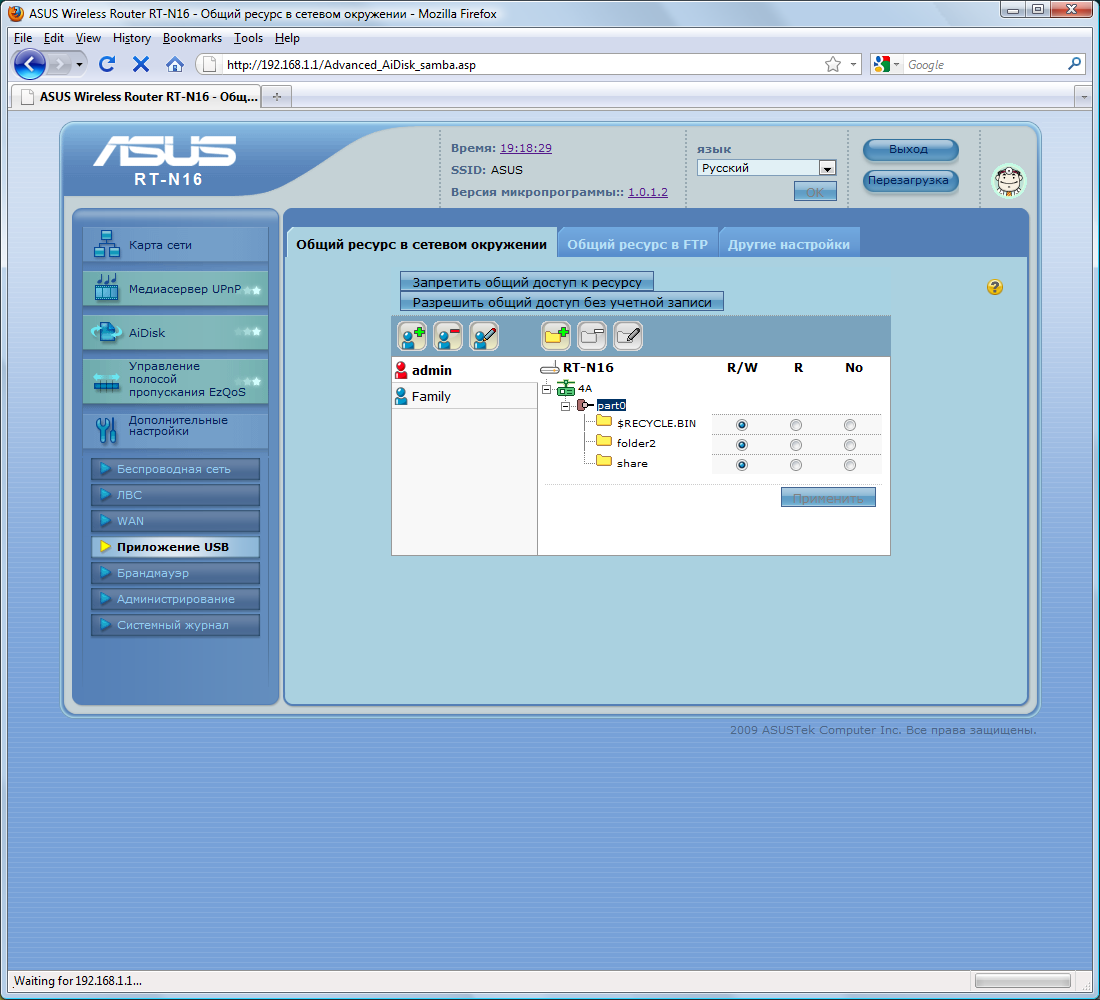

Для доступа к накопителям есть сразу несколько вариантов — привычное сетевое окружение, сервер FTP и медиасервер UPnP AV. Для первого из них необходимо создать на накопителе хотя бы одну папку в корневой директории, или же это сделает сам роутер. После этого надо создать пользователей с указанием имени и пароля (предустановленны admin и Family) и указать им права для доступа к каждой папке. Если вы доверяете всем устройствам и пользователям локального сегмента сети, то парольный доступ можно отменить и тогда всем будут предоставлены полные права. Из других настроек упомянем выбор имени и рабочей группы роутера, а также отключение данного сервиса. Скорость работы составляет примерно 8 МБ/с на чтение и 4 МБ/с на запись (измерено с жестким диском в формате NTFS). От устройства с гигабитными сетевыми портами можно было бы ожидать и большей производительности, но стоит напомнить, что это все-таки роутер, а не NAS. Так что учитывая параметры процессора и стоимость RT-N16 эти цифры заслуживают, на наш взгляд, хорошей оценки. Форматирование винчестера в файловую систему EXT2 не оказывает существенного влияния на скорость сетевого доступа.

FTP сервер имеет схожую структуру параметров — заводим пользователей, раздаем права на папки. Необычно выглядит опция прав «только запись». Также упомянем ограничение на максимальное число клиентов. Что касается русских имен файлов, то, к сожалению, порадовать нечем — через FTP с ними работать не получится. И даже наше привычное решение в виде форсирования Unicode в программе FileZilla здесь не помогло. Кстати и сам этот клиент не очень правильно работал с сервером — требовалось точное указание директории назначения, общий список программа получить была не в состоянии. Произволительность аналогична доступу через протокол SMB.

Еще одним вариантом доступа к файлам является медиасервер UPnP AV, реализованный на базе программы ushare. Работает он исключительно с папками Music, Photo и Video, расположенными в общей директории share на первом подключенном диске (все эти папки создаются роутером автоматически). Специального пункта по запуску индексации файлов нет. Видимо используется работа по расписанию. Система поддерживает файлы следующих форматов: jpg, gif, bmp, tiff, png, mp3, aac, m4a, wma, mpg, avi, mp4, mkv, ts, m4v, vob. Напоминаем, что плеер также должен уметь их читать. Кроме того, мы встретились с неполной совместимостью в частности с NMT-устройствами — некоторые видеофайлы присутствовали в списке, однако попытки их проиграть не были успешными. Сервер позволяет пользователю пользоваться привычной сортировки по папкам, для музыки можно использовать варианты альбом, автор, жанр. Русские теги читаются корректно, если записаны в Unicode. С кириллицей в именах файлов проблем нет.

Так что в текущей реализации сервер мультимедиа можно использовать только с определенным типом контента и с определенными клиентами. И перед покупкой желательно уточнить в форумах об их совместимости.

В устройстве реализована также функция автономной системы загрузки файлов по протоколам FTP, HTTP и BitTorrent. Для управления ей необходимо установить на ПК специальный клиент, который мы опишем позже.

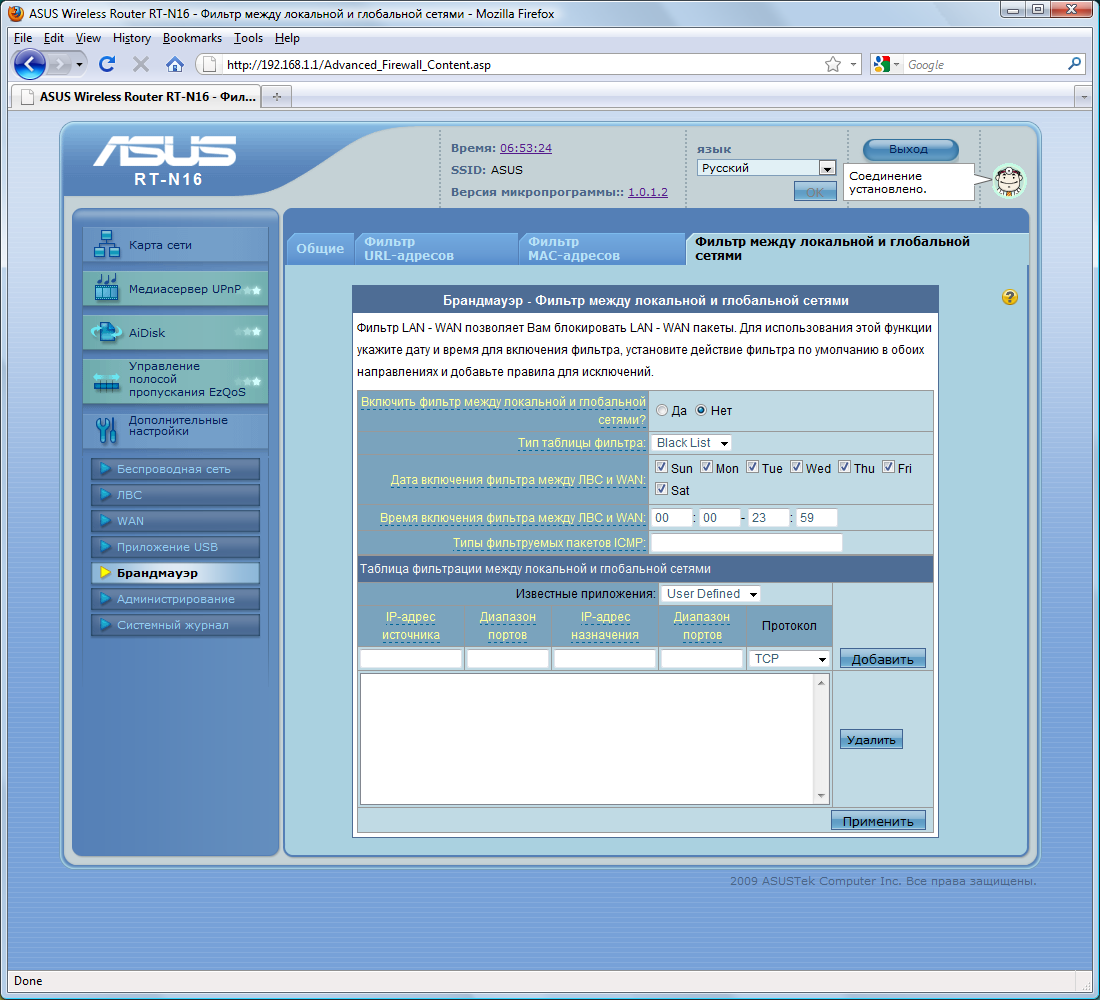

Как и большинство современных топовых устройств, рассматриваемая модель снабжена встроенным межсетевым экраном. Правила настраиваются между сегментами LAN и WAN. Каждое из них может включать адрес или подсеть получателя и отправителя, номера портов, тип протокола. Заданный пользователем список работает как «белый» или как «черный». Кроме этого, можно указать дни недели и время дня, когда функция активна.

Дополнительные функции системы включают в себя фильтр MAC-адресов и блокировку по ключевым словам в URL. В этой же группе представлены опции по обеспечению доступа к роутеру из Интернет, блокировке DoS и другие.

Группа «Администрирование» позволяет выбрать основной режим работы устройства — роутер или точка доступа. При этом в первом случае можно отключить NAT и реализовать именно классический маршрутизатор. Остальные пункты здесь обычные — смена пароля администратора, настройка часов, обновление прошивки, работа с конфигурацией.

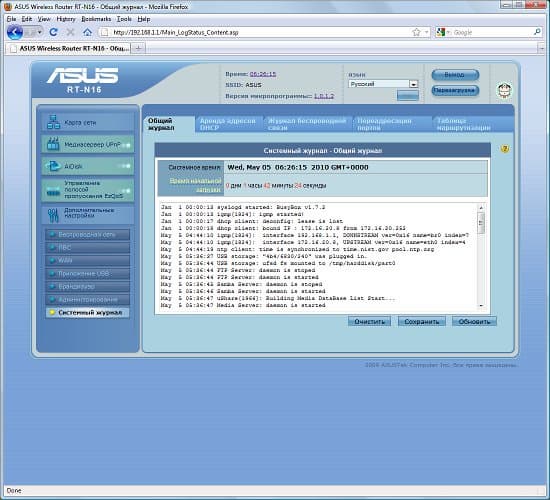

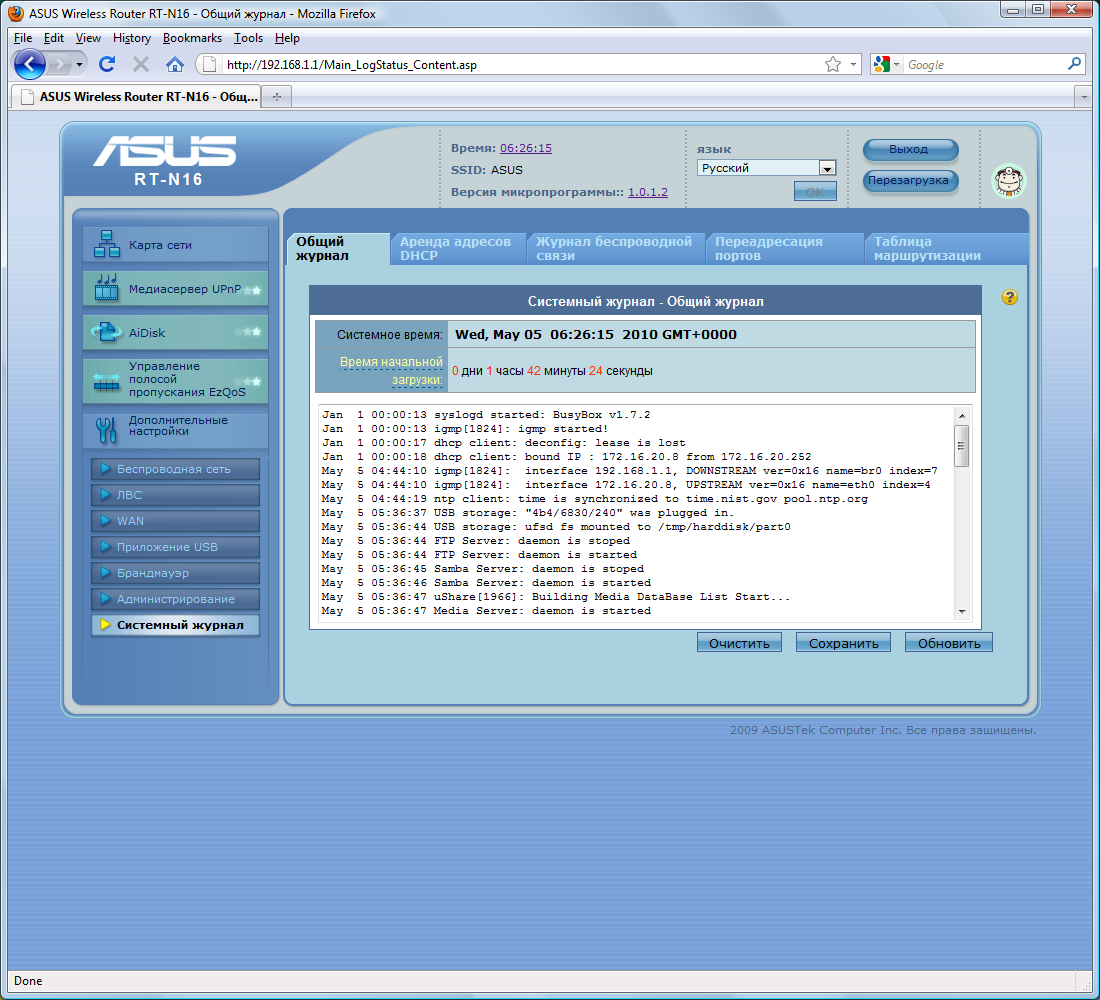

Последняя группа состоит из нескольких страниц с системными журналами. Кроме обычного общего списка событий, есть страницы статуса сервера DHCP, беспроводных клиентов, переадресации портов (полезно в случае наличия UPnP-клиентов, которые их самостоятельно пробрасывают) и таблица маршрутизации. Отметим, что смотреть все это можно только локально — никаких средств по внешнему хранению событий не предусмотрено.

Комплектные утилиты

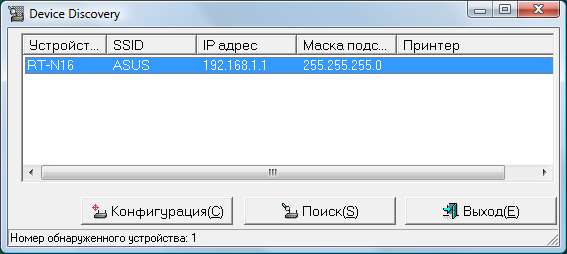

Для выполнения определенных действий с роутером, производитель предлагает использовать комплект утилит. Первая из них — Device Discovery — как и следует из названия будет полезна если вы вдруг потеряли устройство в сети. Она может определить IP-адрес роутера и вызвать браузер для его настройки.

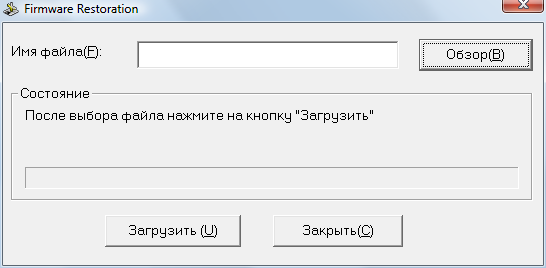

Вторая программа также с говорящим за себя названием — Firmware Restoration — будет полезна если в процессе обновления прошивки произошел сбой и роутер больше не доступен через стандартный Web-интерфейс.

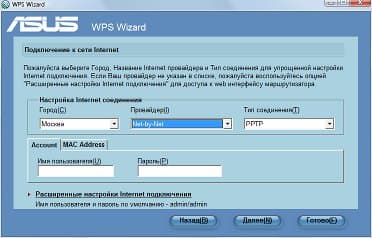

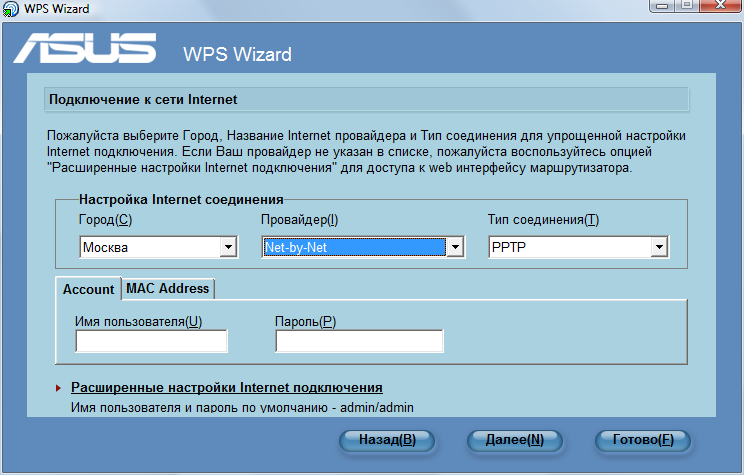

А вот третья утилита уже может больше, чем можно было бы предположить по ее названию. По-сути WPS Wizard не только настраивает беспроводные подключения, но также способен помочь в установке параметров доступа к сети Интернет. В его базе есть большое число отечественных провайдеров и для подключения к ним достаточно указать минимальный набор данных. Например для Corbina — только имя и пароль, для Net-by-Net — имя пользователя, пароль и MAC-адрес.

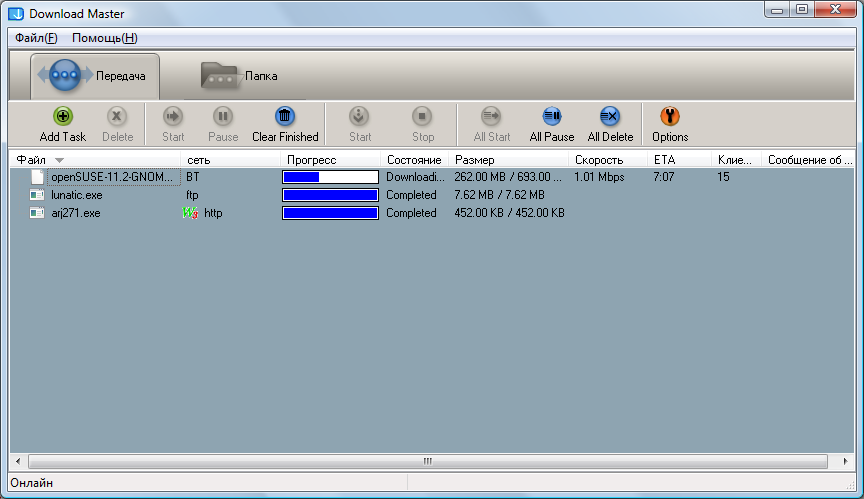

Последняя программа, Download Manager, используется для управления встроенной системой автономной загрузки файлов по протоколам HTTP, FTP, BitTorrent. При попытке ее использования с версией утилит 4.0.8.7 мы столкнулись с тем, что «просто включить» не получилось, а документация не имела никакой информации по этому вопросу. Так что пришлось воспользоваться великим гуглом для поиска рецепта. В результате выяснилось, что систему загрузки необходимо самостоятельно установить на USB-накопитель. Однозначного алгоритма не нашлось, так что опишем вариант, который сработал у нас. Для начала винчестер был подключен к системе с Linux. На нем был создан единственный раздел с файловой системой EXT2. Далее забранный с ПК с установленной программой из директории C:\Program Files\ASUS\RT-N16 Wireless Router Utilities\RT-N16\ файл .apps.zip был перенесен на эту систему и распакован тоже под Linux в корень нашего внешнего диска. Также были выданы полные права на папку .apps всем пользователям.

После подключения винчестера к роутеру и включения питания, программа Download Manager уже смогла подключиться к клиенту и даже позволила скачать файлы. Отметим, что клиент для BitTorrent используется rtorrent, а для остального — snarf. Управляется это все утилитой giftd. Максимальное число активных заданий — шесть, раздавать после загрузки можно, порты неизвестны (скорее всего, стандартные — 6880–6999), скоростями и подключениями управлять нельзя. В общем, реализованы только базовые возможности.

Отметим, что производителем была оперативно предоставлена версия утилиты 4.0.8.9, которая сейчас находится в разработке. Она смогла самоятоятельно и корректно установить необходимые программы на подключенный диск в формате NTFS. Однако, нам она показалась менее устойчивой в работе.

Производительность

Поскольку мы уже в течение полутора лет все еще продолжаем ожидать переключения района на «правильный» оптоволоконный кабель «Корбины», то для данного провайдера констатируем только работоспособность и совместимость. Ни скорость, ни IPTV проверять на этом канале смысла нет. Они просто отсутствуют.

На втором доступном провайдере мы решили проверить работу устройства с высокой p2p-нагрузкой. Нам удалось достичь цифры в 2000 подключений в программе utorrent. Увеличивать ее просто не хотел клиент (никакой специальной его настройкой мы конечно не занимались, кроме увеличения дискового буфера). При этом были активна сотня заданий, в клиенте не было никаких ограничений на скорость и число коннектов, а реальная скорость работы составляла практически максимально доступные для тестового канала 8-9 МБ/с. Безусловно, это отличный результат, который показывает реальное отличие «простых» роутеров от «производительных». Так что если в ваши интересы входит активная работа в p2p-сетях, то лучше присмотреть что-то подобного класса, чем заниматься настройками клиентов под возможности бюджетных моделей. Даже если вам не требуются гигабитные порты или быстрая беспроводная связь.

Вторая группа тестов — как обычно синтетика в программе IxChariot на стенде. Из режимов подключения мы проверили прямое подключение, PPTP и L2TP.

Честно говоря, мы ожидали большего от топовой модели. Скорость работы на прямом подключении у некоторых недавно рассмотренных устройств доходила до 400 Мбит/с. Аналогичное замечание касается и PPTP/L2TP, где мы встречали и 100 Мбит/с, причем в режиме дуплекса.

Да, конечно показываемые RT-N16 цифры выглядят заметно грустнее. Однако стоит ли сильно печалиться? Безлимитные тарифные планы более 10 Мбит/с относительно дороги даже в столице, а на таких или меньших скоростях рассматриваемая модель чувствует себя в общем неплохо. А вот тем, кому требуются именно полные 100 Мбит/с, устройство может подойти, только если не используется VPN-подключение к провайдеру. Ну и как обычно не забываем, что нагрузка, создаваемая синтетическими тестами, заметно отличается от привычных приложений.

Роутер умеет одновременно работать с локальной сетью провайдера и обеспечивать доступ в Интернет. Проверка этого режима показала, что в таком сценарии подавляющее предпочтение отдается именно локальному трафику — соотношение скоростей составляет около 10:1 в его пользу.

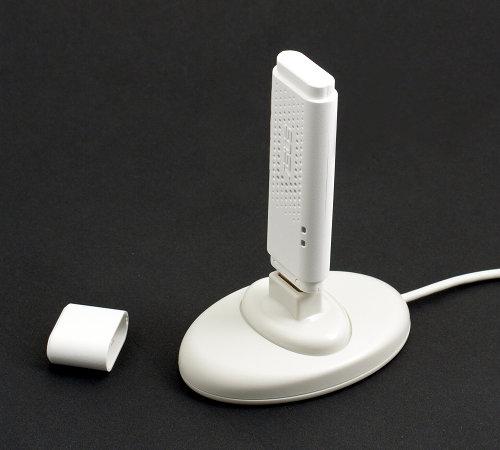

Третья часть тестов относилась к беспроводному подключению. Для этого мы использовали два варианта клиентов — адаптер Intel 5350 и USB-контроллер ASUS WL-160N. Они располагались на расстоянии четырех метров от роутера в пределах прямой видимости. Точка доступа настраивалась на двойной канал и режим WPA2-PSK. В эфире присутствовало несколько соседских сетей, но уровни их сигналов были незначительные.

В наших практически идеальных условиях разницы между адаптерами почти не заметно. В частности это означает, что действительно в роутере используется только двухканальный режим MIMO, несмотря на три подключенные антенны. В целом производительность на уровне 80 Мбит/с сегодня характерна для многих 802.11n устройств и рассматриваемая модель не стала исключением. Кстати, опция по увеличению скорости передачи позволяет поднять скорость еще на 10 Мбит/с, однако может работать не во всех конфигурациях.

Выводы

Устройство оставило спорные впечатления. Хороший дизайн, высокое качество изготовления, мощная начинка — все это мы видели и в других моделях. Что касается возможностей прошивки, то базовые функции реализованы полностью и на необходимом уровне, включая VPN-подключения к Интернет и работу с IPTV. Очень порадовала работа в качестве принт-сервера, позволяющая полноценно использовать в том числе и МФУ, что сегодня встречается очень редко.

В то же время, некоторые из других «добавок» реализованы как будто для галочки. Например, использование USB накопителей. Вариант привычного сетевого доступа по протоколам SMB и FTP неплох, даже если учесть невысокую производительность. А вот мультимедиасервер и система автономной загрузки файлов практически не документированы, при этом число опций даже до минимально интересного варианта не дотягивает.

С другой стороны, возможно, мы избалованы современными NAS, высокоскоростными каналами в Интернет и десятками одновременных задач, что и влияет на нашу оценку. Поскольку среди роутеров сама функция автономного p2p-клиента встречается очень редко, сложно дать однозначную оценку ее реализации в RT-N16. Безусловно это не замена клиента на ПК, однако скачать и раздать несколько файлов среднего размера на не самом быстром канале ей вполне под силу.

Так что ориентироваться на данные возможности при выборе устройства нужно осторожно. С другой стороны, для рассмотренной модели есть уже несколько альтернативных прошивок, в которых реализовано больше функций и больше настроек. И, судя по форумам, работать им на этой платформе вольготно. Хотя конечно рекомендовать их использование неподготовленному пользователю мы бы не рискнули. Не говоря уже о потенциальных проблемах с гарантией.

С производительностью у RT-N16 ситуация неплохая. Формально он отстает от других топовых устройств, но это может быть заметно только на суперскоростных тарифных планах. Очень хорошо он ведет себя роутер на p2p-нагрузках. Напомним, что модели начального уровня обычно способны обеспечить около 200 подключений, с RT-N16 эта цифра может быть в десять раз больше.

Беспроводной модуль стандарта 802.11n обеспечивает скорость примерно в четыре раза большую, чем у устройств 802.11g. По этому параметру у рассмотренной модели тоже все неплохо.

Пожалуй можно сказать, что ждали мы от ASUS немного большего. Все-таки это имя на отечественном рынке ассоциируется с продуктами премиум-класса. Однако если отбросить наши ожидания от бренда и оставить существенные технические особенности роутера, то устройство получилось неплохое и мы можем его рекомендовать активным пользователями, которым требуется надежное и производительное подключение домашней сети к Интернет. Также оно может быть интересно тем, кто к любому электронному устройству относится как к компьютеру и любит самостоятельно программировать его для выполнения самых разных задач.

Что же касается стоимости, то за бренд все-таки придется немного доплатить. Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: Н/Д(1).
