Автомобильный видеорегистратор
xDevice Black Box-21


Время от времени нас снова посещает надежда, что за сумму порядка 8-10 тысяч рублей должно быть просто стыдно продавать плохое устройство. Соответственно, обязана быть прямая корелляция между «дорого» и хотя бы «хорошо» (уже бог с ним, с «отлично», проехали…). Чтобы вылечить себя от этой детской болезни, мы изобрели очень простой метод: берется прайс какого-нибудь достаточно крупного торговца, единственным критерием для поиска указывается цена, и после вывода списка на экран в него, «зажмурив отважные очи», торжественно тыкается пальцем. Таким образом, мы достигаем идеального эффекта в рамках поставленной задачи: берем на тестирование действительно совершенно случайный дорогой видеорегистратор. Сегодня им оказался продукт компании xDevice с закосом под авиацию, называющийся Black Box-21. Ну-с, посмотрим, что нам предлагают за такие немаленькие деньги…

Оглавление

Конструкция и технические характеристики

Автомобильный видеорегистратор xDevice Black Box-21

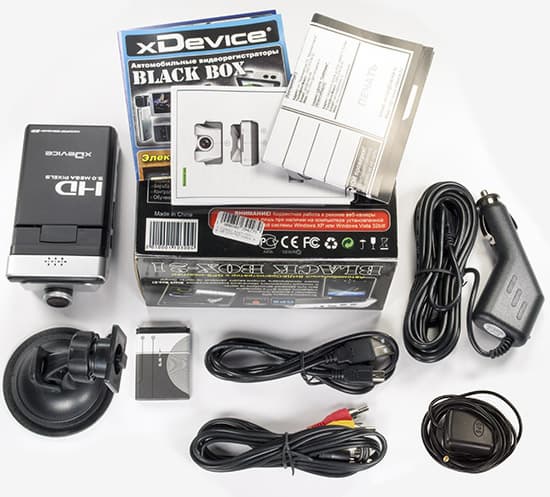

Комплект поставки

  • Видеорегистратор
  • Кронштейн на лобовое стекло с присоской
  • Шнур AV-out
  • Аккумуляторная батарея
  • GPS-антенна
  • Адаптер питания под гнездо прикуривателя
  • Руководство пользователя и гарантийный талон
  • Шнур USB—Mini-USB
Автомобильный видеорегистратор xDevice Black Box-21

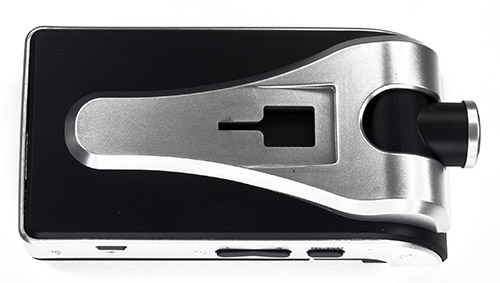

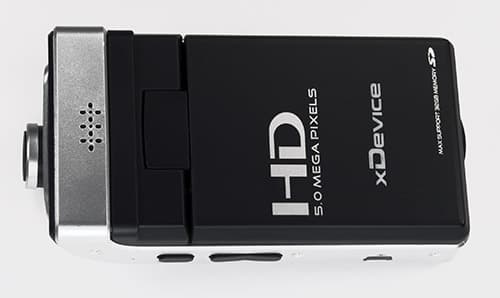

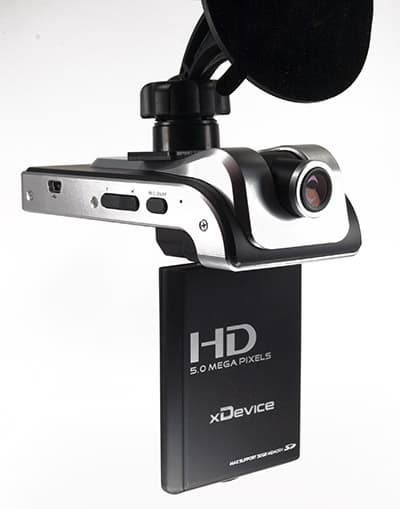

На верхней стороне устройства находится паз, в который вставляется выступ на кронштейне. Отсек для аккумулятора располагается под откидывающимся дисплеем.

Автомобильный видеорегистратор xDevice Black Box-21
Автомобильный видеорегистратор xDevice Black Box-21

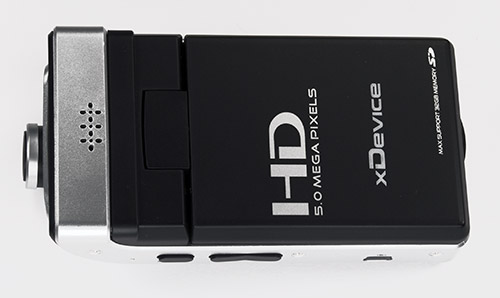

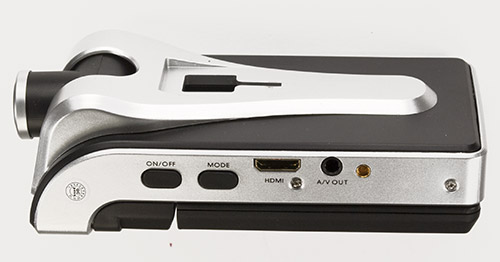

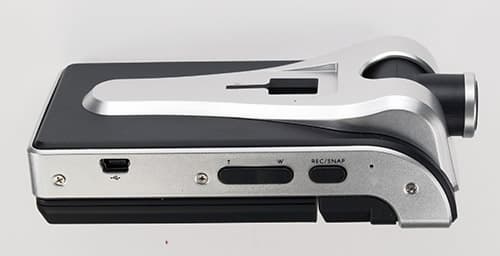

На левой стороне расположены кнопки включения питания и переключения режимов работы (съемка видео, фотографирование, просмотр), а также разъемы Mini-HDMI и AV. На правой стороне — кнопка включения/выключения записи и фотографирования, «кнопка-качели» цифрового зума и разъем Mini-USB. Разъем для карты microSD находится на тыльной стороне, там же находятся 3 светодиодных индикатора: красный — идет процесс зарядки, синий — питание подключено, мигающий синий — идет запись, зеленый — есть сигнал со спутников GPS.

Автомобильный видеорегистратор xDevice Black Box-21
Автомобильный видеорегистратор xDevice Black Box-21

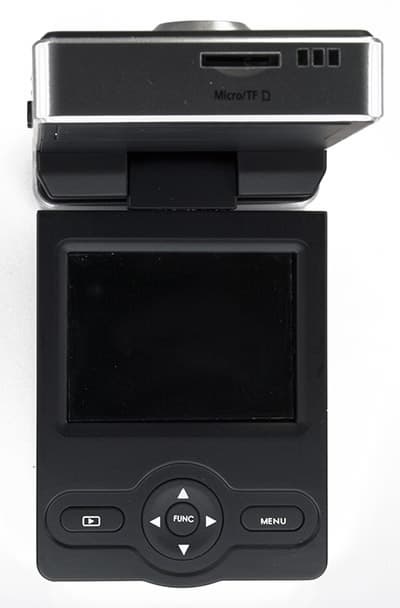

Меню вызывается нажатием клавиши «MENU», расположенной под экраном. Хождение по меню осуществляется с помощью клавиш джойстика, выбор пунктов — клавишей «FUNC». Меню делится на три закладки, содержимое первой из них (назовем ее условно «установки текущего режима») отличается в зависимости от того, в каком режиме находится устройство. Содержимое двух последующих стандартно. По традиции, мы опишем все меню в виде многоуровневого списка.

  • Установки текущего режима — Видео
    • Разрешение
      • 1080P30
      • 1080P30_2
      • 720P
    • Качество
      • Наилучшее
      • Хорошее
      • Нормальное
  • Установки текущего режима — Фотографирование
    • Разрешение
      • 3M
      • 4M
      • 5M
      • 8M
      • 12M
      • 16M
    • Качество
      • Наилучшее
      • Хорошее
      • Нормальное
    • Таймер
      • выкл
      • 3 сек
      • 5 сек
      • 10 сек
      • 15 сек
      • 20 сек
  • Установки текущего режима — Проигрывание
    • Тип
      • ADPCM
    • Частота
      • 48000
      • 44100
      • 32000
      • 24000
      • 22050
      • 16000
      • 12000
      • 11025
  • Вторая закладка (общие параметры съемки)
    • Частота освещения
      • 50
      • 60
    • Сцена
      • Авто
      • Сцена ночи
      • Спорт
      • Пейзаж
      • Портрет
      • Закат
      • Песок
      • Кожа
      • Прожектор
    • Баланс белого
      • Авто
      • Лампа накаливания
      • D4000
      • D5000
      • Солнечный свет
      • Облачно
      • D9000
    • Цифровой эффект
      • выкл
      • сепия
      • негатив
      • черно-белый
      • яркий
    • Контрастность
      • Стандарт
      • Жесткий
      • Мягкий
    • Резкость
      • Стандартная
      • Жесткая
      • Мягкая
    • Режим измерения
      • Центральный
      • Средний
      • Пятно
    • Экспозиция
      • Авто
      • 100
      • 200
      • 400
      • 800
    • Смещение экспозиции
      • выбор числа от −2,0 до +2,0
    • EIS/DIS
      • выкл
      • вкл
  • Третья закладка (общие параметры устройства)
    • Формат
      • PAL
      • NTSC
    • Дата/время
      • возможность выставить дату и время
    • Дисплей
      • Выкл
      • Дата
      • Время
      • Дата/время
    • Часовой пояс
      • возможность выбрать значение от −12 до +12
    • Детектор
      • детектор движения: on
      • детектор движения: off
    • Формат
      • Форматирование карты памяти с предупреждением
    • Значение по
      • Сброс установок на заводские с предупреждением
    • Штамп
      • Выкл
      • Дата
      • Время
      • Дата/Время
      • автомобиля
    • Авто выключение
      • Выкл
      • 1 минута
      • 3 минуты
      • 5 минут
    • Период записи
      • Авто
      • 5 минут
      • 10 минут
      • 15 минут
    • Режим записи
      • Видео и звук
      • Видео
    • Язык
      • English
      • (некие иероглифы)
      • (некие иероглифы)
      • Русский язык
    • Звук
      • Выкл
      • Вкл
    • USB
      • Съемный диск
      • Камера
    • Версия
      • A04E13P0120209

Вообще, нам здесь видится какое-то фатальное взаимонепонимание между пользователями и производителями. Вроде бы компания Apple уже объяснила популярно всем на этой планете: устройство, предназначенное для людей, которые практически не глядя выкладывают сумму в 1,5-2 раза большую, чем среднестатистический покупатель, не должно быть сложным. Они, собственно, за это и соглашаются платить — за iДумание. :) И что мы видим? Опций — как в зеркальной камере. Кто их будет устанавливать? Кто их хотя бы все изучит? Человек, заплативший за видеорегистратор такую сумму? Ой, вряд ли…

Ну и, конечно, следы «недоперевода» обнаруживаются без особых поисков — что для такого уровня продукта уже стыдоба. Встречали мы регистраторы и подешевле, и при этом с абсолютно безукоризненно переведенным на русский меню.

Автомобильный видеорегистратор xDevice Black Box-21
Автомобильный видеорегистратор xDevice Black Box-21

Страничка устройства на сайте производителя весьма подробна: описание, детальные характеристики, комплектация, ссылки для скачивания инструкции и прошивки (последняя ведет на общую страничку, для нашей модели новых прошивок не выходило), и даже руководство по применению, фотографии и пример видео. В общем, сразу видно, что интернет-пользователей здесь уважают и стараются им угодить.

Аппаратные характеристики
Количество камер одна
Датчик изображения 1/2,5″ CMOS 5 Мп
Угол обзора по горизонтали 120°
Подсветка нет
G-датчик нет
GPS-модуль есть
Экран диагональ 2,36 дюйма, цветной
Динамик есть
Микрофон есть, отключаемый
Индикация режимов работы 3 сигнальных светодиода, дисплей
Пульт ДУ нет
Носитель информации microSDHC, рекомендуется не ниже Class 6
Периферийные разъемы Mini-USB, Mini-HDMI, AV, антенна GPS
Аккумулятор съемный, BL-5B, 3,7 В, 800 мА·ч
Время записи при работе от батареи нет данных
Диапазон рабочих температур нет данных
Габариты, масса без комплектующих 115×60×34 мм, 138 г*
Программные характеристики
Форматы видео 1920×1080 @30 к/с, 1440×1080 @30 к/с, 1280×720 @30 к/с
Режимы записи по включению питания, ручная, по движению в кадре
Метод сжатия видео и контейнер H.264/MOV
Фрагментация видео Авто, 5, 10, 15 минут
Формат звука AAC, моно, 128 Кбит/сек, 48 КГц
Разрешения фото 3М, 4M, 5М, 8М, 12M, 16М
Формат фото JPEG
Режимы фотосъемки вручную, по таймеру

* Результат наших измерений

Эксплуатация

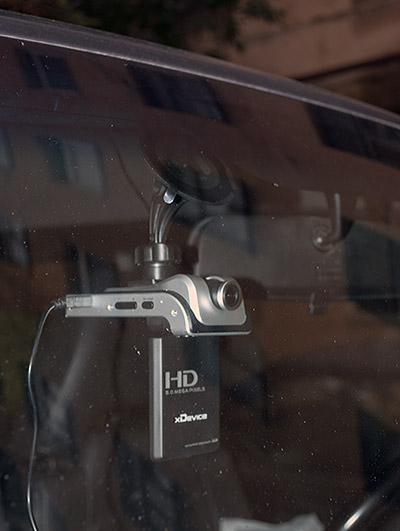

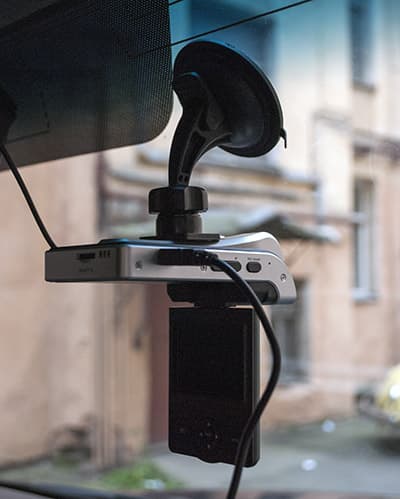

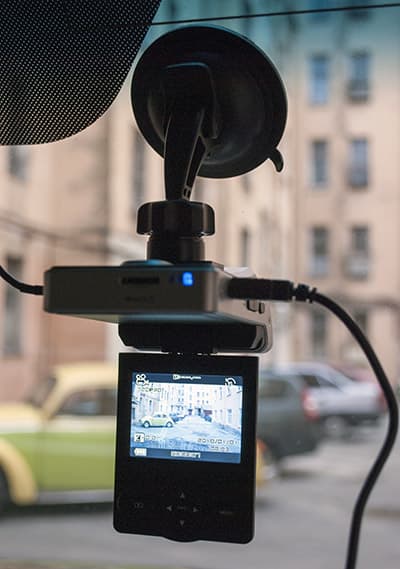

На лобовое стекло видеорегистратор устанавливается без проблем, благо пользоваться присоской за такое количество тестирований мы научились виртуозно. Впрочем, думаем, и у менее опытных пользователей все получится. Некоторые неудобства, конечно, создает еще один провод — от внешней GPS-антенны. Тут не знаешь, куда один деть, и вот на тебе… В конце концов, антенну мы прилепили к стеклу на двухсторонний скотч справа от козырька пассажира, регистратор расположили слева, а излишки антенного провода запихнули под козырек.

Автомобильный видеорегистратор xDevice Black Box-21

Подключение питания никаких проблем не вызвало — обычный адаптер под прикуриватель, обычный разъем Mini-USB.

Автомобильный видеорегистратор xDevice Black Box-21

А вот управление устройством, что называется, «доставило». Не возьмемся судить, насколько хорошо это видно по фотографиям, но на самом деле крепление откидывающегося вниз экрана к корпусу видеорегистратора, мягко говоря, не блещет ни жесткостью, ни прочностью — а кнопки вызова и управления меню расположены как раз там. Поэтому если вы просто попытаетесь на них нажать — прежде чем кнопка нажмется, экран ощутимо отогнется назад, причем с явным намеком «а вот сейчас я начну отламываться». Чтобы этого не случилось, нужно нежно подхватить экран четырьмя пальцами с противоположной стороны (как бы взяв его в руку, как мобильный телефон) — и уже потом одним большим пальцем нажимать на кнопки.

Но это еще не все. Вторая особенность состоит в том, что то ли процессор в регистраторе не очень мощный, то ли программное обеспечение чересчур расточительно использует его ресурсы, но эффект от этого один и тот же: устройство ощутимо «тормозит», причем настолько, что реакции на нажатие клавиш иногда попросту не наступает, и их приходится нажимать еще раз. Право слово, с таким мы еще не встречались.

Автомобильный видеорегистратор xDevice Black Box-21

В остальном работа с Black Box-21 «в полевых условиях» никаких огорчений не принесла: видео пишется, фотографии снимаются, режимы переключаются, датчик движения функционирует.

Результаты работы

Дневное видео

За образцово-показательное нами было взято, естественно, максимальное поддерживаемое устройством разрешение — Full HD: 1920×1080 с частотой 30 кадров в секунду.

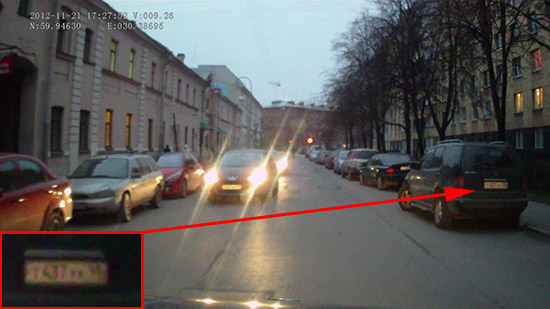

Наш любимый тест — номер автомобиля — герой сегодняшнего дня почти завалил. Но из последних сил как-то справился.

Автомобильный видеорегистратор xDevice Black Box-21

Картинка создает четкое ощущение, что никакое это не Full HD. Ощущение, скорее всего, неправильное — на интерполяцию тоже не похоже, но в любом случае качество этого Full HD такое, что совершенно непонятно, зачем оно здесь нужно: с таким качеством 720p хватило бы за глаза (и у нас претензий было бы намного меньше).

Ночное видео

Перейдем к ночной съемке. Здесь мы тоже использовали Full HD-режим, но если вам хочется посмотреть на 720p — это не проблема: в разделе «Оригиналы и справочная информация» есть соответствующий оригинал записи.

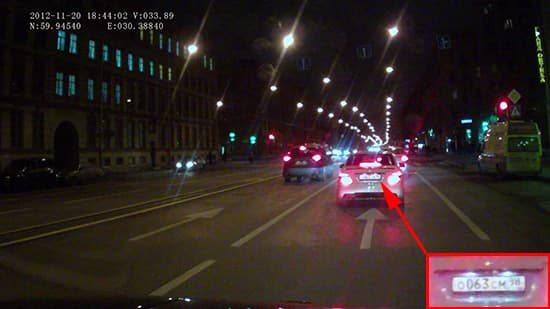

К нашему удивлению, на ночной съемке номера машин тоже вполне различимы, и чуть ли не лучше, чем на дневной (уж чаще-то точно).

Автомобильный видеорегистратор xDevice Black Box-21

Вообще, ночная съемка в целом получилась намного более интересной, чем дневная. Чудеса какие-то… Может, виновато вечно затянутое осенью серое питерское небо, когда даже в середине дня иногда не поймешь: то ли день, то ли уже вечер наступил. Однако в любом случае с мелкими деталями у Black Box-21 все плохо, это совершенно не зависит от погоды и времени суток и хорошо заметно, если скачать и просмотреть оригинальные видеозаписи.

Звук

Вот звук хорош. Звук, можно сказать, образцово-показательный: чистый, негромкий, но в то же время детальный. Даже слышный фоновый шум — это не собственный шум усилительного тракта, а всего лишь работающий обдув стекла. За звук — «отлично» (не забываем, что мы рассматриваем не конкурентов Abbey Road, а автомобильный видеорегистратор).

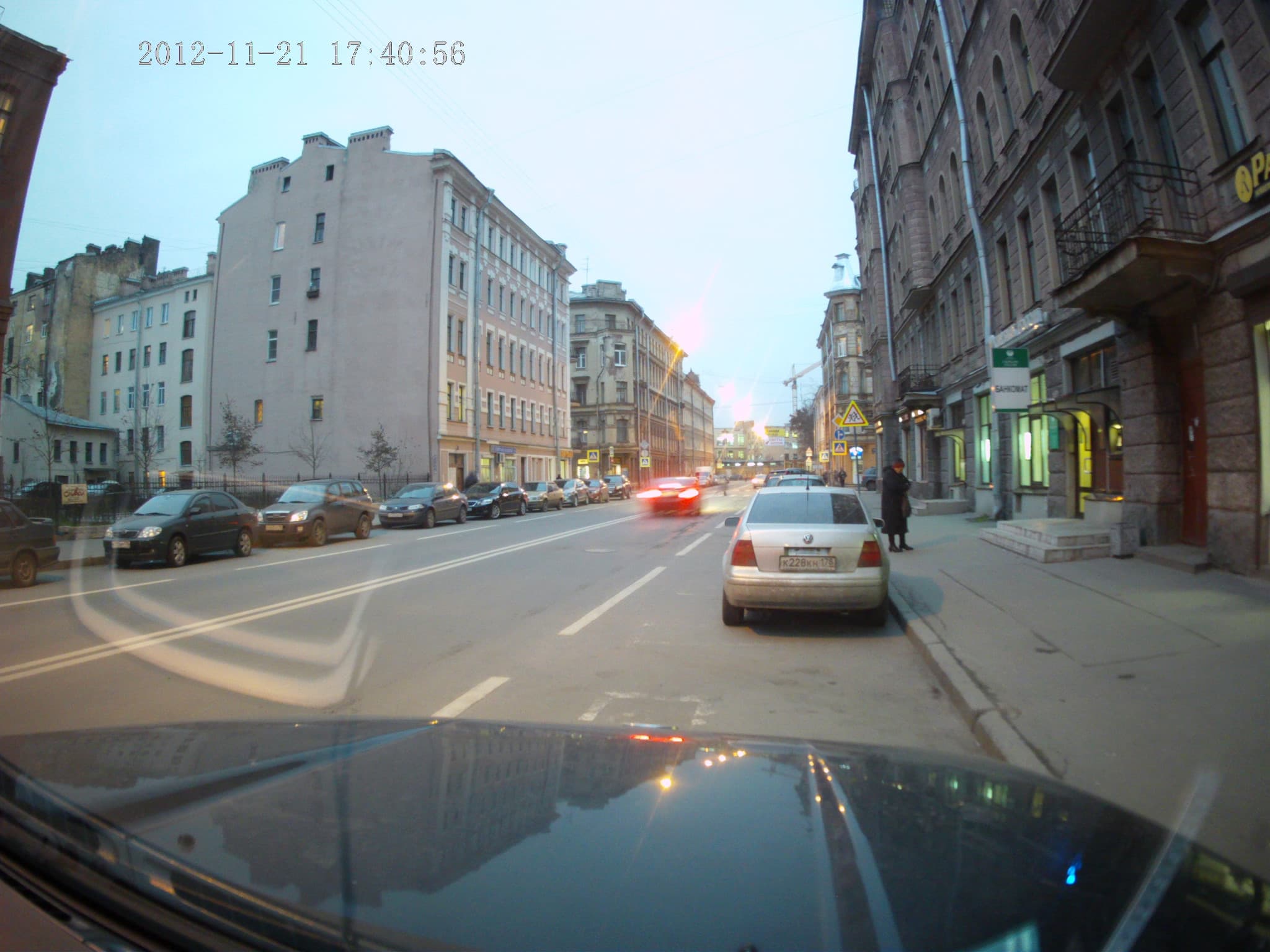

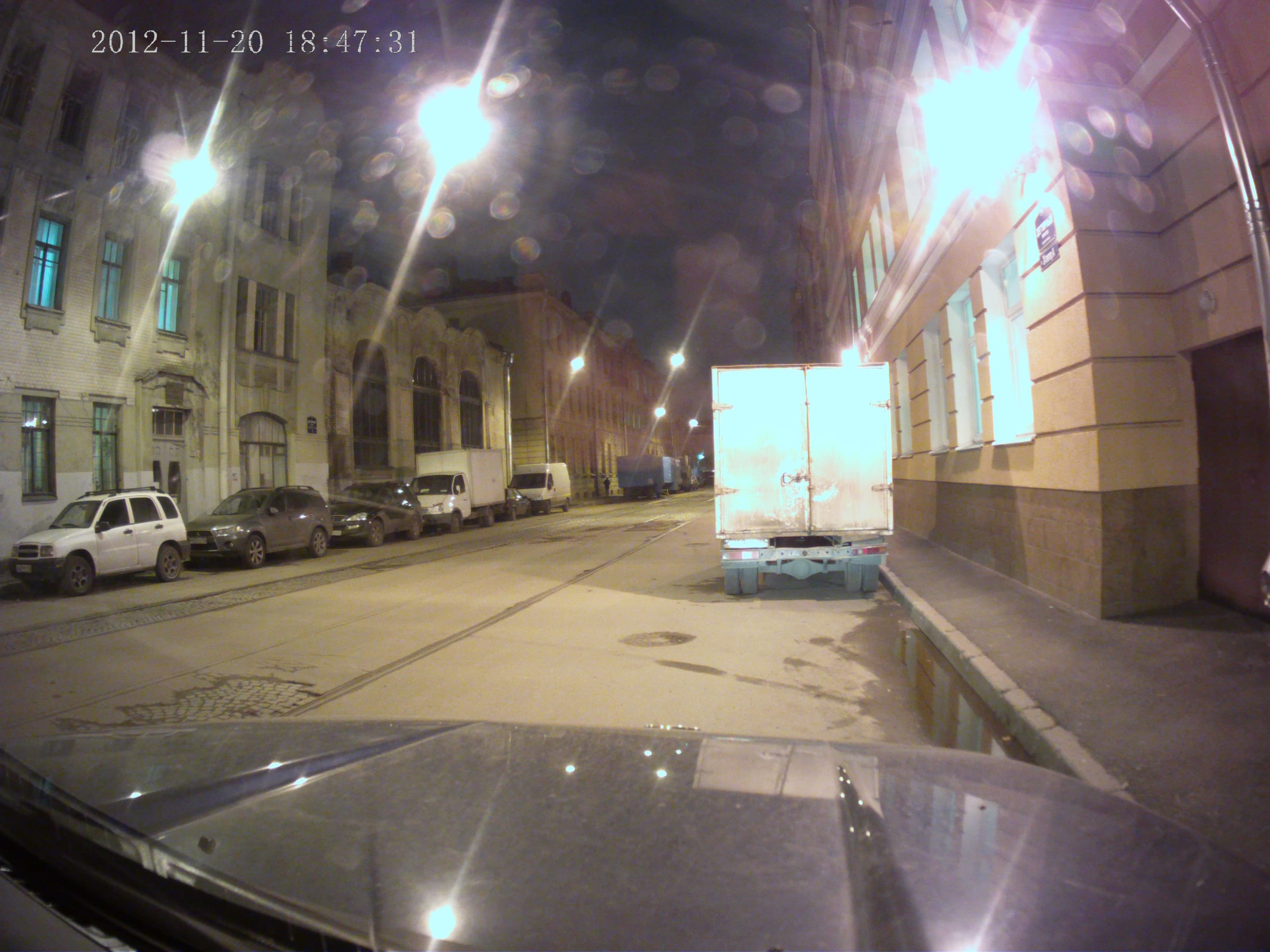

Фото


Да и фото неплохи, даже на ночном не так много шумов, как можно было бы ждать.

Оригиналы и справочная информация

Все фрагменты видеозаписей «нарезаются» из оригинальных файлов с помощью программы XviD4PSP 6.0 со следующими установками: тип файла аналогичен исходному, метод кодирования видео: копирование, метод кодирования аудио: копирование. Фотографии представлены необработанными оригиналами.

  Время
суток
Погодные
условия
Разрешение, частота кадров Длительность Кодек Размер
видео №1 день пасмурно 1920×1080, 30 к/с 2:17 MPEG-4/AVC 166 МБ
видео №2 день пасмурно 1440×1080, 30 к/с 2:12 MPEG-4/AVC 180 МБ
видео №3 день пасмурно 1280×720, 30 к/с 2:12 MPEG-4/AVC 115 МБ
видео №4 ночь пасмурно 1920×1080, 30 к/с 2:12 MPEG-4/AVC 168 МБ
фото №1 день ясно 4000×3000 JPEG 2 МБ
фото №2 день ясно 3200×2400 JPEG 1,4 МБ
фото №3 день ясно 2592×1944 JPEG 1 МБ
фото №4 день ясно 2592×1728 JPEG 1 МБ
фото №5 день ясно 2048×1536 JPEG 1 МБ
фото №6 ночь ясно 4000×3000 JPEG 2 МБ
фото №7 ночь ясно 3200×2400 JPEG 1,5 МБ
фото №8 ночь ясно 2592×1944 JPEG 1 МБ
фото №9 ночь ясно 2592×1728 JPEG 1 МБ
фото №10 ночь ясно 2048×1536 JPEG 1 МБ

Информация о характеристиках видео, полученная с помощью программы MediaInfo.

Общее
Формат MPEG-4
Профиль формата QuickTime
Идентификатор кодека qt
Общий поток 991, 1140, 7376 Кбит/сек
AMBA
Видео
Идентификатор 1
Формат AVC
Формат/информация Advanced Video Codec
Профиль формата Main@L4.0
Параметр CABAC формата Да
Параметр ReFrames формата 4 кадра
Параметр GOP формата M=1, N=8
Идентификатор кодека avc1
Идентификатор кодека/Информация Advanced Video Codec
Вид битрейта переменный
Битрейт 9855, 1130, 7239 Кбит/сек
Разрешение 1920×1080, 1440×1080, 1280×720
Соотношение сторон 16:9
Частота кадров 29,97 к/с
Цветовое пространство YUV
Субдискретизация насыщенности 4:2:0
Тип развертки прогрессивная
Битовая глубина 8
Бит/(Пиксели*Кадры) 0,159, 0,243, 0,262
Заголовок Ambarella AVC / Ambarella AVC
Аудио
Идентификатор 2
Формат AAC
Формат/информация Advanced Audio Codec
Профиль формата LC
Идентификатор кодека 40
Вид битрейта Постоянный
Битрейт 128 Кбит/сек
Каналы 2 канала
Расположение каналов Front: L R
Частота 48 кГц
Метод сжатия с потерями
Заголовок Ambarella AVC / Ambarella AVC

Совместная работа с компьютером и другими устройствами

Поскольку регистратор снабжен приемником GPS, к нему прилагается фирменное программное обеспечение, которое по идее должно выводить нам на экран компьютера красивую картинку, на которой записанный регистратором видеоряд совмещен с передвижением значка, обозначающего наш автомобиль, по карте. К сожалению, добиться этого от приложенной программы нам так и не удалось, что вы и можете видеть на ролике ниже — лог-файл GPS плеер видит, координаты и скорость, свидетельствующие о нормальной работе GPS-приемника, видны прямо на видеозаписи, но карта так и не отобразилась. Но и это еще не все. Представьте себе: ползунок, символизирующий положение текущего проигрываемого момента по отношению ко всему файлу — нельзя перетащить! То есть «перемотки» внутри файла у этого плеера нет, можно только перейти к проигрыванию следующего или предыдущего. Как-то это уже не смешно…

К счастью, у нас есть ни разу не фирменный, зато безглючный и удобный Registrator Viewer, и он с задачей справился отлично.


При подключении к компьютеру видеорегистратор в зависимости от выбранного в меню режима становится либо картоводом для установленной в него карточки, либо вебкамерой. Вебкамера самая что ни на есть low-end — с разрешением 320×240, но зато это первое из всех устройств, что попадали к нам в руки, которое догадалось установить в систему еще и свой микрофон! Совершенно ведь банальная вещь: раз уж он есть на регистраторе — почему бы не использовать его в видеоконференциях? Ан нет — никогда ранее мы такого не наблюдали. Похвально. А вот отсутствие в комплекте диска с драйверами — совсем не похвально, тем более что самостоятельно распознать устройство Windows не удается. Хорошо, что мы уже встречались с видеорегистраторами с функцией вебкамеры на чипах Ambarella и предусмотрительно пополнили на всякий случай свою коллекцию драйверов.

При подключении к телевизору посредством Mini-HDMI или аналогового AV-выхода видеорегистратор может показывать отснятые фото и видео на телевизоре с помощью тех же пунктов меню, что используются для их показа на внутреннем экране. Встроенный экран при этом остается темным и на него не выводится ничего.

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Какое-то, пардон за бульварный слог, сплошное недоразумение: внушительный по размерам и весу видеорегистратор с внешней GPS-антенной, весьма посредственно пишущий видео в формате Full HD, с коряво переведенным сложным меню, неудобным управлением и неработающим программным обеспечением. Единственная функция, реализованная без «ляпов», это вебкамера — даже микрофон определяется. Но за такую цену вебкамеру можно купить вместе с планшетом, в который она будет встроена.



Автомобильный видеорегистратор xDevice Black Box-21
предоставлен для тестирования компанией Ulmart
