Автомобильный видеорегистратор
Axiom Car Vision 1000


В обсуждениях статей раздела OnRoad читатели давно обращали наше внимание на наличие такого класса устройств, как автомобильные видеорегистраторы с внешними камерами — когда основной блок устройства может быть расположен практически где угодно, а на лобовое стекло устанавливается небольшая и практически незаметная внешняя камера, соединяющаяся с основным блоком с помощью кабеля. Что ж, сегодня мы рады выполнить «читательский заказ» и представляем вам обзор именно такого устройства.

Оглавление

Конструкция и технические характеристики

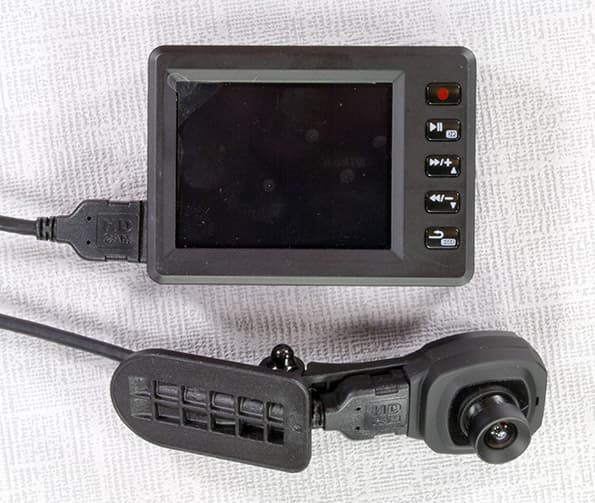

Автомобильный видеорегистратор Axiom Car Vision 1000

Автомобильный видеорегистратор Axiom Car Vision 1000

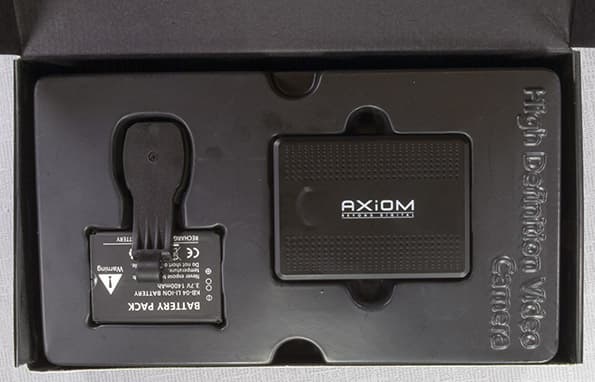

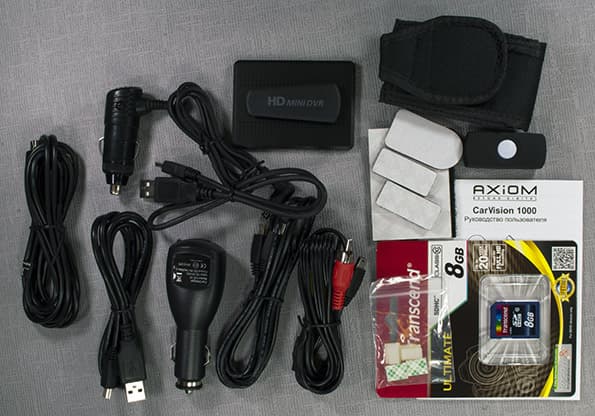

Комплект поставки

  • Видеорегистратор (основной блок);
  • Внешняя Full HD-камера;
  • Шнур Mini-HDMI—Mini-HDMI длиной 2 метра;
  • Карта памяти Transcend SDHC Class 10 8 ГБ;
  • Чехол для видеорегистратора для ношения на поясе или на «липучке»;
  • Автомобильный адаптер питания для подключения к блоку управления;
  • Блок управления;
  • Кабель Mini-USB—Mini-USB;
  • Автомобильный адаптер питания с разъемом USB;
  • Кабель USB—Mini-USB;
  • Еще один кабель USB—Mini-USB;
  • Еще один кабель USB—Mini-USB (короткий);
  • Кабель Mini-USB—AV (три «колокольчика» — audio L/R + video);
  • Клипса с креплением на заднюю стенку управляющего блока;
  • Наборы пар «липучек» с клейкой поверхностью на другой стороне для основного блока, камеры и блока управления;
  • Зажимы для кабеля с клейкой поверхностью в кол-ве 6 штук.
Автомобильный видеорегистратор Axiom Car Vision 1000

Комплектация весьма богатая, а на вопрос о том, зачем нужны аж целых 3 (!) USB-кабеля, мы, честно говоря, не знаем ответа до сих пор. Существование двух из них можно оправдать сильно отличающейся длиной: может быть, производитель имел в виду, что в некоторых случаях удобнее будет пользоваться длинным кабелем, а в некоторых — коротким. Но третий практически повторяет по длине один из двух первых (более длинный), и это уже совершенно необъяснимо. Однако что это за загадочный «блок управления»? Об этом чуть позже.

Управление

Управление устройством осуществляется с помощью кнопок:

  • Включить/снять на верхней грани видеорегистратора;
  • Запись (эта и прочие кнопки находятся на тыльной стороне видеорегистратора);
  • Проигрывание/подтверждение;
  • Вверх/Перемотка вперед/EV+ (увеличение экспозиции);
  • Вниз/Перемотка назад/EV- (уменьшение экспозиции);
  • Возврат к меню/Предварительный показ/Режим просмотра.
Автомобильный видеорегистратор Axiom Car Vision 1000

Индикация режимов работы осуществляется с помощью:

  • цветного ЖК-экрана 2,5″ 960×240;
  • двухцветного (красный/зеленый) светодиодного индикатора на левом боку устройства.
Автомобильный видеорегистратор Axiom Car Vision 1000    Автомобильный видеорегистратор Axiom Car Vision 1000

Экранное меню организовано следующим образом (традиционно, мы представляем его в виде многоуровневого списка):

  • разрешение
    • 1920x1080P30
    • 1920x1080P25
    • 1440x1080P30
    • 1440x1080P25
    • 1280x720P30
    • 1280x720P25
    • 848x480P60
    • 848x480P50
  • качество записи
    • отличное
    • хорошее
    • нормальное
  • баланс белого
    • авто
    • солнечно
    • облачно
    • флуоресцентный
    • свет ламп
  • вид записи
    • NTSC
    • PAL
  • вид разбивки
    • 2 мин
    • 5 мин
    • 15 мин
    • 30 мин
    • настройки по умолчанию
  • перезапись
    • вкл
    • выкл
  • режим авторегистратора
    • вкл
    • выкл
  • гос номер
    • вкл
    • выкл
  • задержка выключения
    • 5 секунд
    • 30 секунд
    • 1 мин
  • детектор движения
    • выкл
    • 30 секунд
    • 1 мин
    • 3 мин
    • 5 мин
  • громкость внешнего микр.
    • выкл
    • от 01 до 07
  • громкость внутр. микр.
    • выкл
    • от 01 до 07
  • звук кнопок
    • вкл
    • выкл
  • вибрация
    • вкл
    • выкл
  • штамп даты
    • дата и время
    • выкл
    • дата
    • время
  • дата/время
    • установка даты и времени
  • тв выход
    • PAL
    • NSTC
  • переворот видео
    • инвертирование видео
    • стандарт
  • авто выкл. монитора
    • 30 секунд
    • 1 мин
    • 5 мин
    • нет
  • форматирование
    • нет
    • да
  • настройки по умолчанию
    • нет
    • да
  • версия
    • HD609R0008/20130105

В принципе, ничего неожиданного мы не встретили, смущение вызвал лишь пункт меню «гос. номер». По опыту предыдущих тестирований, мы знаем, что некоторые видеорегистраторы позволяют ввести государственный номер автомобиля, на котором установлен видеорегистратор, и в этом случае «штамп» с номером будет наноситься на видеозапись таким же образом как «штампы» даты, времени или географических координат. Казалось бы, в данном случае все так и есть: выбор между «вкл» и «выкл» означает, будет наноситься на видеозапись штамп с госномером, или не будет. Однако... а где в меню способ ввести в видеорегистратор сам госномер? А вот нету такого способа. Несколько странно, согласитесь: похоже то ли на недоделанный блок в прошивке этой модели, то ли «недоудаленный» блок из прошивки какой-то другой.

Автомобильный видеорегистратор Axiom Car Vision 1000

Верхняя грань — отверстия микрофона и динамика, кнопка включения/фотографирования. Нас несколько смутило наличие микрофона на основном блоке видеорегистратора, т.к. судя по небольшой прорези над объективом внешней камеры (см. 4-е фото в статье, там она видна), на камере микрофон также имеется. Кроме того, было не очень понятно, какой микрофон называется в меню «внешним» — то ли тот, который подключен к гнезду для внешнего микрофона, то ли микрофон на камере тоже. Эмпирически мы вроде бы пришли ко второму варианту, но в руководстве этот нюанс никак не освещен, так что уверенности нет.

Автомобильный видеорегистратор Axiom Car Vision 1000

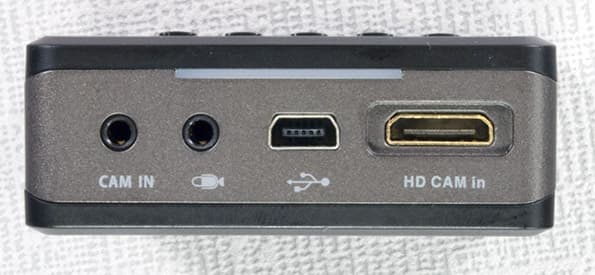

Левая боковая грань — разъемы для внешней видеокамеры и внешнего микрофона, Mini-USB для подключения питания и AV-шнура, Mini-HDMI для подключения штатной внешней камеры.

Автомобильный видеорегистратор Axiom Car Vision 1000

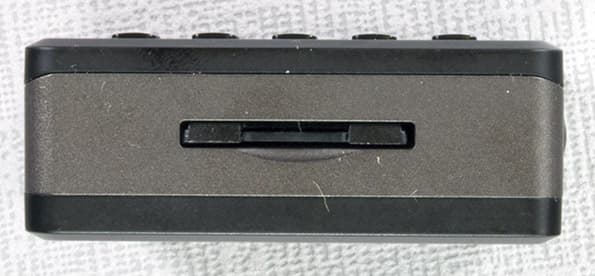

Правая боковая грань — разъем для SD-карточки. На нижней грани, ровно посередине, находится резьба под стандартный штатив для фото- и видеоаппаратуры. Это тоже плюс, учитывая неимоверное количество самых различных сторонних креплений под такую резьбу.

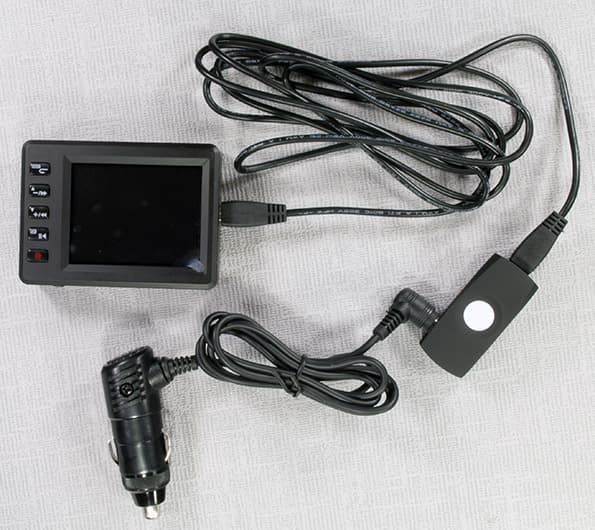

А теперь вернемся к вопросу об управляющем блоке. Это небольшая черная коробочка с одной-единственной белой кнопкой «Rec». При схеме подключения, показанной на фотографии ниже (адаптер питания → управляющий блок → кабель Mini-USB—Mini-USB → основной блок), кнопка «Rec» позволяет нам управлять включением/выключением записи, не трогая кнопки на основном устройстве.

Автомобильный видеорегистратор Axiom Car Vision 1000

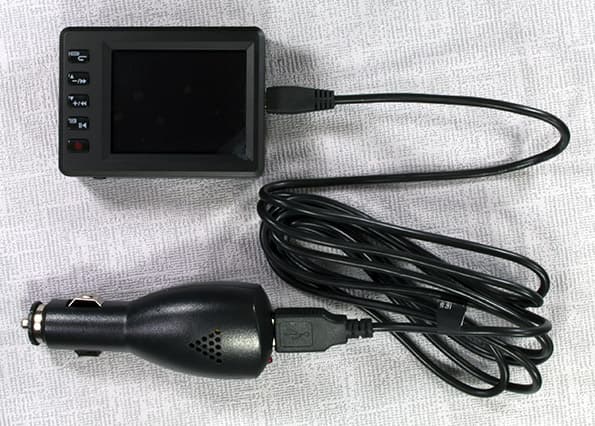

Если же нужды в использовании дополнительных элементов управления нет, видеорегистратор может быть подключен к питанию более простым способом, как на фото ниже: адаптер питания → кабель USB—Mini-USB → основной блок.

Автомобильный видеорегистратор Axiom Car Vision 1000

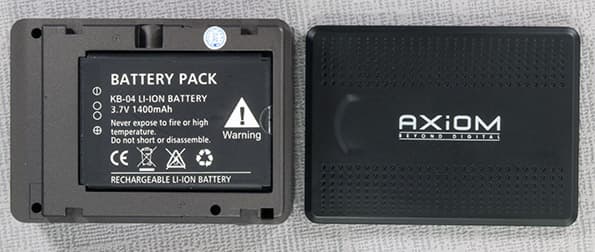

Использование внешней съемной Li-Ion батареи является дополнительным плюсом устройства, особенно если вы рассчитываете эксплуатировать его в течение многих лет.

Автомобильный видеорегистратор Axiom Car Vision 1000

Интернет-поддержка

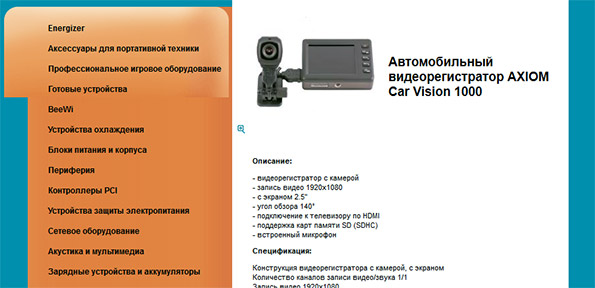

Найти в интернете страницу производителя устройства с названием Axiom Car Vision 1000, мы так и не смогли, поэтому ориентироваться пришлось на страницу устройства на сайте компании Wersa, которая предоставила данный продукт для тестирования. Страница, прямо скажем, не блещет подробностями: обновлений прошивок не видно, даже инструкцию скачать не предлагают, да и сведения о самом устройстве подчас указаны неверные (например, «подключение к телевизору по HDMI» является неверной информацией: разъем HDMI в данном устройстве используется для подключения к нему камеры, а не для подключения регистратора к телевизору). С другой стороны, на страничке есть ссылки на видеоролики, сделанные с помощью данного устройства, в количестве аж 4 штук: пасмурный день, дождливый день, ночь и пример установки устройства на автомобиль. Это заслуживает всяческих похвал. Однако отсутствие поддержки производителя в интернете все равно настораживает. Как-то не привыкли мы к такой ситуации, когда производитель фактически неизвестен...

Аппаратные характеристики
Количество камер одна
Датчик изображения 5 Мп, светочувствительность 3 люкса
Угол обзора* 140° (максимальный)
Подсветка нет
G-датчик нет
GPS-модуль нет
Детектор движения да
Экран* 2,5″ 960×240 (первая цифра скорее всего ошибочная), TFT LCD
Динамик да
Микрофон да
Индикация режимов работы экран, один светодиодный индикатор
Пульт ДУ нет
Носитель информации* SD(HC) до 64 ГБ, рекомендуется Class 10
Периферийные разъемы SD, Cam In, Mic In, Mini-USB, Mini-HDMI
Аккумулятор* 3,7 В, 1400 мА·ч
Время записи при работе от батареи** 1:20:01 в режиме Full HD 1920×1080@30
Диапазон рабочих температур* нет данных
Габариты, масса*** 75×55×20 мм, видеорегистратор — 94 г, камера — 32 г
Программные характеристики
Разрешение видео 1920×1080@30/25, 1440×1080@30/25, 1280×720@30/25, 848×480@60/50
Режимы записи по включению, ручной, детектор движения
Метод сжатия видео и контейнер MOV/AVC
Фрагментация видео 2/5/15/30 мин
Формат звука AAC, битрейт постоянный 128 Кбит/с, 48 кГц, стерео
Разрешения фото 2592×1728, 1920×1080, 1440×1080, 1280×720, 848×480
Формат фото JPEG
Режимы фотосъемки вручную
Формат карты памяти**** FAT32, размер кластера 32 КБ
Версия ПО HD609R0008/20130105
* Данные взяты из технических характеристик устройства в паспорте или на сайте производителя.
** Данные наших собственных измерений. На полностью заряженном устройстве включается запись, после чего ожидается выключение по разряду батареи. Указанное время — совокупная длительность видеофрагментов, обнаруженных после этого на карте памяти.
*** Масса — данные наших собственных измерений.
**** Данные о файловой системе на карте памяти после форматирования ее средствами устройства.

Эксплуатация

Автомобильный видеорегистратор Axiom Car Vision 1000

Автомобильный видеорегистратор Axiom Car Vision 1000

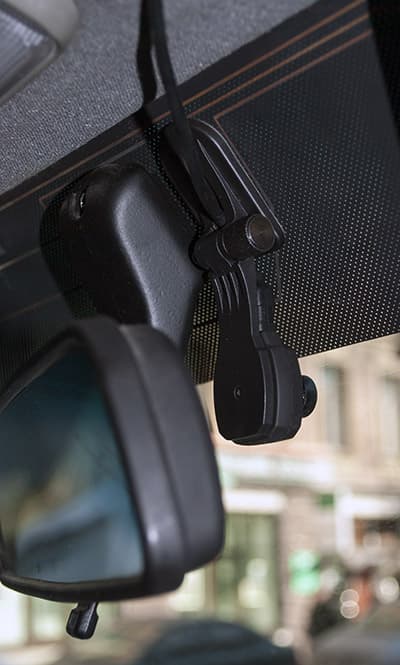

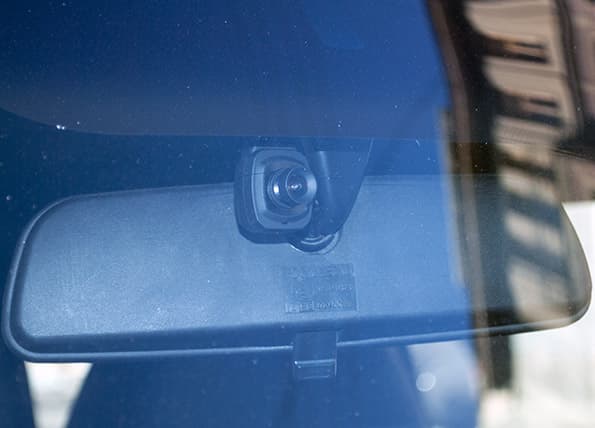

Установка камеры никаких трудностей не вызывает: благодаря миниатюрному размеру, место для нее найти нетрудно. Мы установили камеру рядом с зеркалом заднего вида, т.к. в такой комбинации она наименее заметна. После приклеивания кронштейна к лобовому стеклу, камера может вращаться только в одной плоскости — шарнир хорошо виден на фото. Шарнир фиксируется с помощью винта-зажима с ребристой головкой, который фиксирует его с более чем достаточной жесткостью: при настолько малом весе камеры, это не является сложной задачей.

Автомобильный видеорегистратор Axiom Car Vision 1000

Автомобильный видеорегистратор Axiom Car Vision 1000

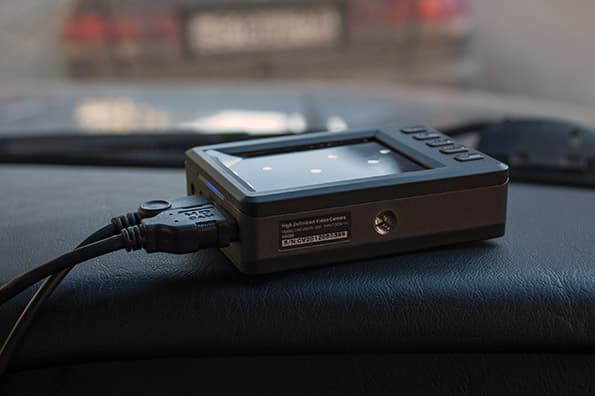

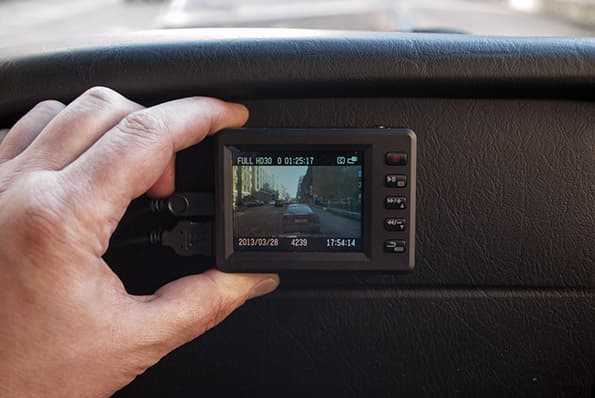

Установка основного устройства дает возможности для такого высокого полета фантазии, что мы решили не смущать читателей своими вариантами, а просто продемонстрировали, как это выглядит: небольшая коробочка с воткнутыми в нее двумя кабелями — и вешай ее куда хочешь. А можно вообще просто в бардачок засунуть. Соответственно, удобство управления устройством зависит опять-таки только от ваших собственных предпочтений: расположите там, где им будет удобно управлять — будет удобно; не хотите в процессе использования трогать видеорегистратор вообще — располагайте где угодно и не задумывайтесь об эргономике.

Ни G-датчика ни приемника GPS у данного видеорегистратора нет. Детектор движения есть, и нам он показался несколько чрезмерно чувствительным: днем на автостоянке возле супермаркета даже на автомобиле, расположенном в самом дальнем углу, где никто не ездит и не ходит, «успокоиться» видеорегистратор так и не смог. Видимо, то ли голуби на соседнем доме мешали, то ли еще какая-то мелочь. А вот ночью во дворе датчик движения работал вполне адекватно: оно и понятно — ночью во дворе вообще никакого движения нет, даже минимального.

Результаты работы

Дневное видео

В качестве образца дневной записи мы использовали видеофрагмент снятый в режиме Full HD.

Мы бы сказали: на 4 по 5-балльной шкале потянет. Несколько раздражают «шероховатые» края предметов (что очень сильно напоминает программную обработку с целью увеличения резкости изображения, и если мы правы — то лучше бы ее не было), но в целом картинка вполне адекватна и позволяет без разночтений трактовать происходящее.

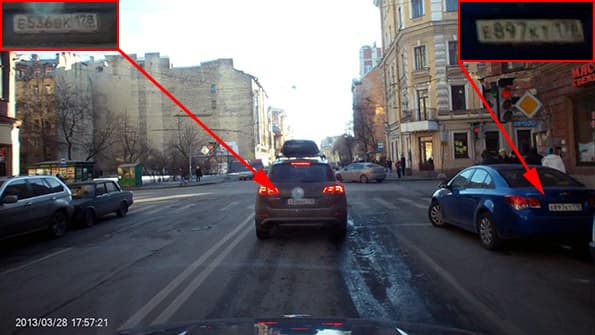

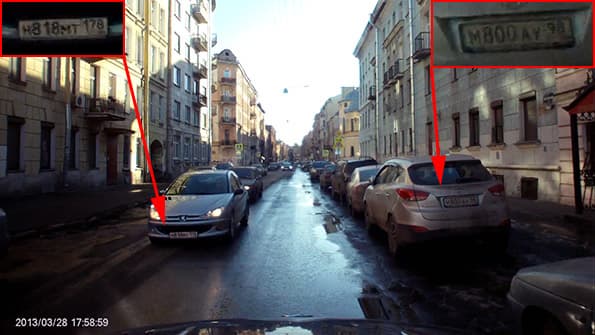

Наш любимый тест — попытка точно определить номер автомобиля по скриншоту с видеозаписи. Посмотрим, как герой сегодняшнего обзора справляется с этим заданием в светлое время суток.

Автомобильный видеорегистратор Axiom Car Vision 1000

Автомобильный видеорегистратор Axiom Car Vision 1000

Как видите, при всей неидеальности видеоряда, номера определить можно, причем не в самых хороших для видеорегистратора условиях: в движении, причем даже на едущем навстречу автомобиле (второе фото) и не по центру оптики, а в самом правом углу (первое фото). Именно поэтому мы поставили за дневное видео 4 балла, хотя на первый взгляд оно выглядит даже чуть хуже.

Ночное видео

Ночная съемка осуществлялась с теми же параметрами, что и дневная.

А вот о ночном видеоряде — увы и ах — ничего хорошего сказать не получается. И с резкостью беда, и со светочувствительностью не очень, и как Full HD картинка ну совсем не выглядит.

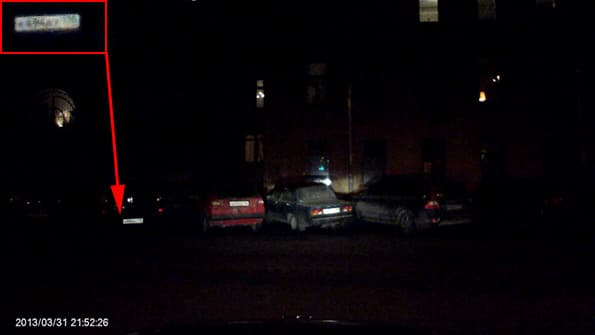

Впрочем, стандартный тест на распознавание номеров автомобилей в темное время суток мы все же проведем.

Автомобильный видеорегистратор Axiom Car Vision 1000

Как и следовало ожидать — почти провал. Впрочем, если сильно напрячься, 3 цифры на номере распознать можно. По крайней мере, мы на 90% уверены, что это «494».

В целом впечатления от видеоряда, не скроем, несколько разочаровывающие. Нет, дневной вовсе не так уж плох, бывает и сильно хуже, но, видимо, сказались завышенные ожидания: очень хотелось, чтобы это симпатичное устройство с внешней камерой сразу стало в ряд с нашими фаворитами. Не получилось: видеосъемка не более чем средняя.

Звук

Судя по характерному «бубнению» дизельного движка нашего редакционного автомобиля, использовался все-таки микрофон, расположенный на камере (или же оба сразу): мы не раз отмечали в прошлых тестированиях, что чем ближе микрофон к лобовому стеклу — тем двигатель слышнее. В остальном по четкости и чувствительности у нас никаких претензий нет.

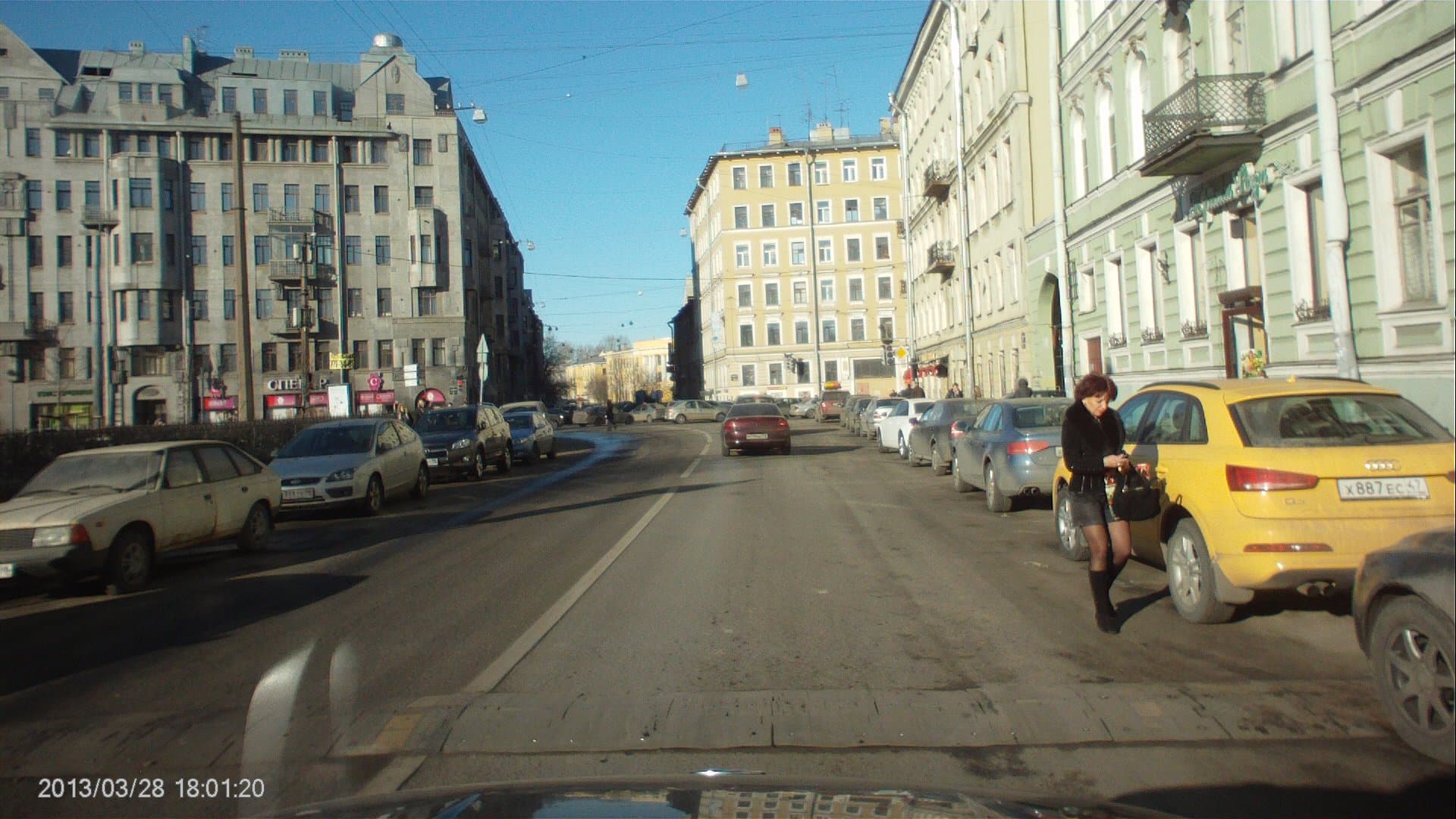

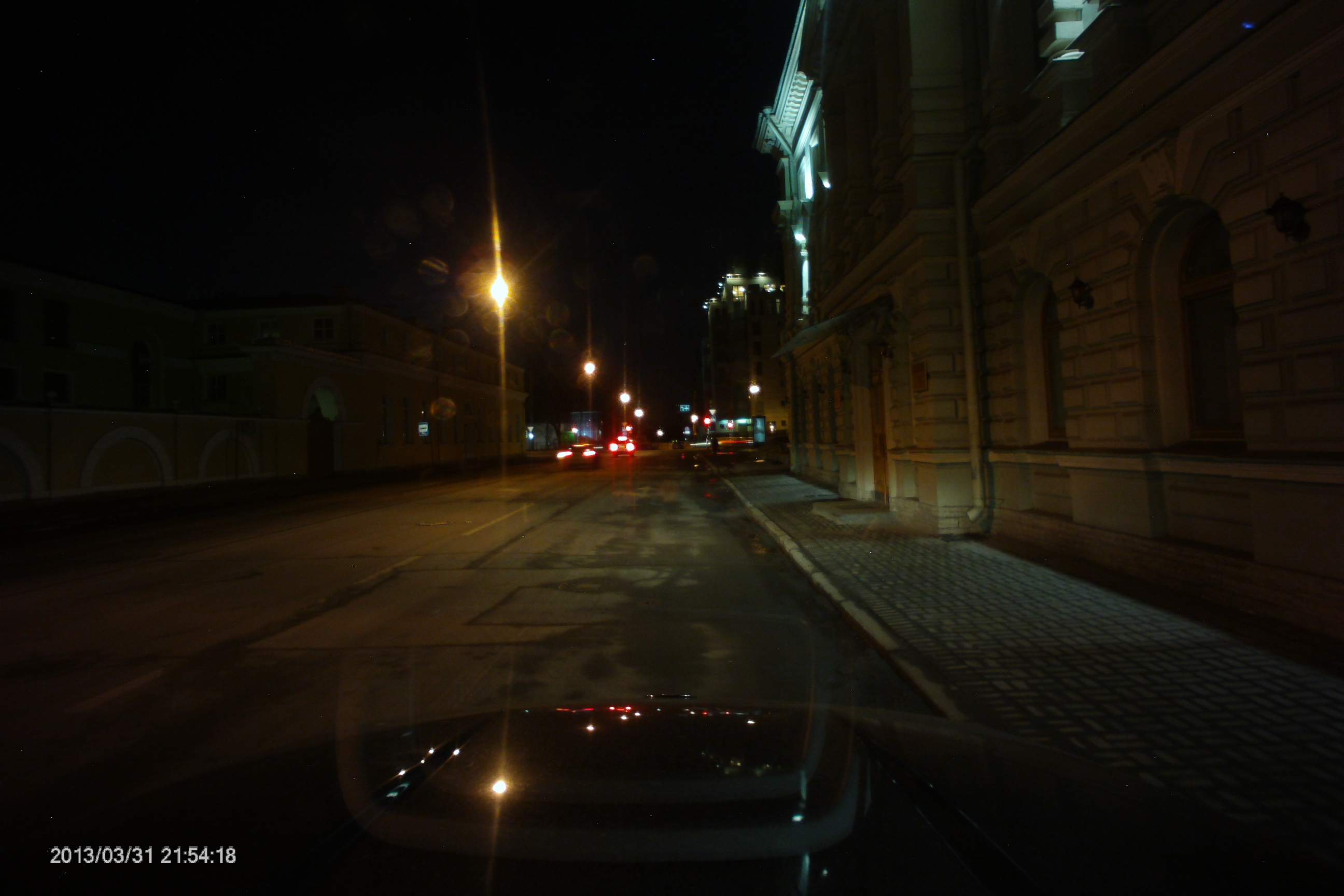

Фото

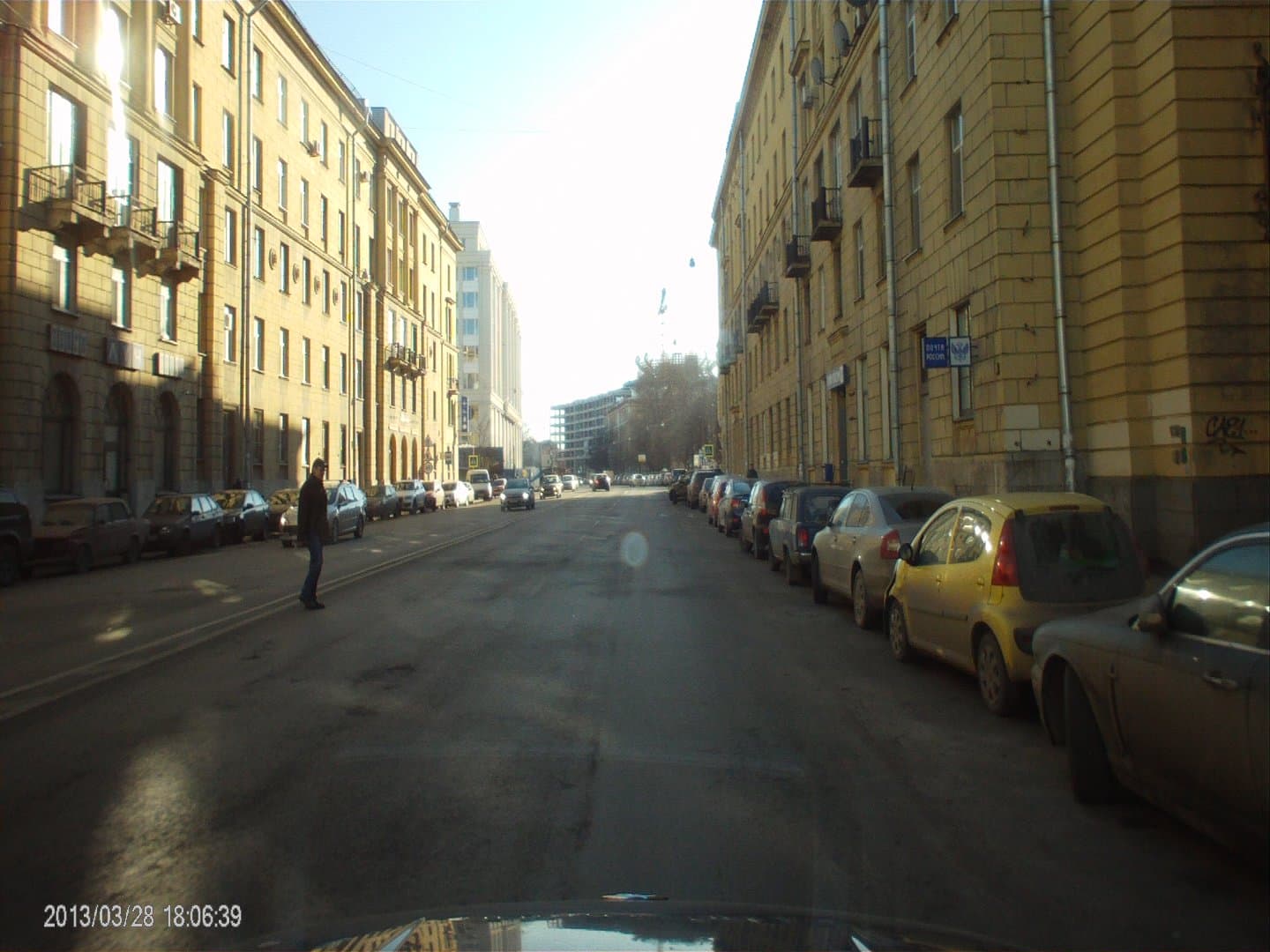

Автомобильный видеорегистратор Axiom Car Vision 1000

Автомобильный видеорегистратор Axiom Car Vision 1000

Фотографирует это устройство... как автомобильный видеорегистратор. Иначе и не скажешь. Впрочим, нас заинтересовал один момент: на ночном фото шумов намного меньше, чем на ночном видео, да и четкость существенно лучше. Может, еще не все потеряно, и можно как-то довести до ума программную часть продукта?

Оригиналы и справочная информация

Все фрагменты видеозаписей «нарезаются» из оригинальных файлов с помощью программ XviD4PSP 6.0 или Avidemux 2.5 со следующими установками: тип файла аналогичен исходному, метод кодирования видео: копирование, метод кодирования аудио: копирование. Фотографии представлены необработанными оригиналами.

  Время суток Погодные условия Разрешение и частота кадров Длина Кодек Размер
видео №1 день ясно 1920×1080@30 02:00 AVC 174 МБ
видео №2 день ясно 1440×1080@30 01:00 AVC 88 МБ
видео №3 день ясно 1280×720@30 01:00 AVC 59 МБ
видео №4 день ясно 848×480@60 01:00 AVC 58 МБ
видео №5 ночь ясно 1920×1080@30 02:00 AVC 174 МБ

  Время суток Погодные условия Разрешение Формат
фото №1 день ясно 2592×1728 JPEG
фото №2 день ясно 1920×1080 JPEG
фото №3 день ясно 1440×1080 JPEG
фото №4 день ясно 1280×720 JPEG
фото №5 ночь ясно 2592×1728 JPEG

Информация о характеристиках видео, полученная с помощью программы MediaInfo.

Общее
Формат MPEG4
Профиль формата QuickTime
Идентификатор кодека qt
Режим общего битрейта постоянный
Общий поток 12,1 Мбит/сек
Видео
Идентификатор 1
Формат AVC
Профиль формата Main@L4.2
Параметр CABAC формата да
Параметр ReFrames формата 4 кадра
Параметр GOP формата M=1, N=8
Идентификатор кодека avc1
Вид битрейта постоянный
Битрейт 12 Мбит/сек
Максимальный битрейт
Разрешение 1920×1080
Соотношение сторон 16:9
Частота кадров 29,97 к/с
Цветовое пространство YUV
Субдискретизация насыщенности 4:2:0
Тип развертки прогрессивная
Битовая глубина 8
Бит/(Пиксели*Кадры) 0,193
Аудио
Идентификатор 2
Формат AAC
Профиль формата LC
Идентификатор кодека 40
Битрейт 128 Кбит/сек
Каналы 2 канала
Частота 48 кГц

Совместная работа с компьютером и другими устройствами

Т.к. видеорегистратор не оснащен приемником GPS, никакого специфического дополнительного ПО он не требует.

При подключении к компьютеру устройство представляется системе как USB-накопитель и становится картоводом для установленной в видеорегистратор карточки. Никаких дополнительных драйверов системе Windows 7 Ultimate x64 не понадобилось.

При подключении к телевизору по HDMI, очевидным образом, ничего не происходит, т.к. разъем HDMI на данном устройстве предназначен для подключения источника сигнала к видеорегистратору, а не видеорегистратора к приемнику сигнала.

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Основной вывод: жалко. Жалко, что Axiom Car Vision 1000 не дотянул по качеству записи до тех Full HD-видеорегистраторов, которые мы считаем образцовыми. Однако если отрешиться от разочарований, то мы имеем прибор пусть и не блистающий качеством видео, но находящийся по этому параметру на вполне себе средних позициях, а кроме этого весьма оригинальный по конструкции и возможностям: миниатюрная внешняя камера, которую можно разместить очень скрытно, за счет чего пропадает необходимость снимать и прятать ее от потенциальных автомобильных воров, плюс довольно приятный по эргономике основной блок, который можно разместить практически где угодно (в частности — тоже спрятать, и тогда можно будет оставлять машину на длительный срок, вообще ничего не снимая). Для тех, кто мало ездит ночью и не является фанатом «фильмоподобного» видеоряда (для предъявления инспекторам ДПС и такого наверняка за глаза хватит), достоинства этого видеорегистратора могут оказаться важнее его недостатков.

Цены

Среднюю розничную цену устройства в Москве в рублях на момент чтения статьи можно узнать, подведя мышь к ценнику.

Актуальная стоимость Axiom Car Vision 1000 $182(1)


Автомобильный видеорегистратор Axiom Car Vision 1000
предоставлен для тестирования компанией Wersa
