Тестирование жесткого диска с интерфейсом IEEE1394
Понемногу пробивает себе дорогу в жизнь высокоскоростная последовательная шина IEEE 1394. И системные платы появились с интегрированными контроллерами, и устройств с этим интерфейсом все больше. Вот и компания Western Digital выпустила семейство внешних жестких дисков с интерфейсом IEEE 1394, а заодно и два контроллера - внутренний для настольного компьютера и CardBus для ноутбука. Такой комплект и оказался у нас на тестировании Комплектация и технические характеристики

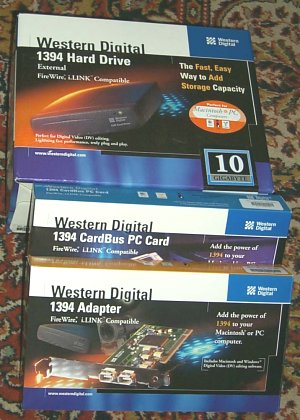

Комплект состоит из трех красивых коробок. В самой большой - жесткий диск с источником питания. В настоящее время выпускаются диски емкостью 10 (WD100A001-RNN), 20 (WD200A001-RNN) и 30 (WD300A001-RNN) гигабайт. Нам досталась младшая модель. В оставшихся двух - контроллеры IEEE 1394. Соответственно плата и карта PC Cardbus. Кроме того, в каждой коробке находится кабель IEEE 1394 длиной 1.8 метра (6 футов), диск CD-ROM с драйверами как для PC, так и для Macintosh, и утилитами видеоредактирования, а также небольшая брошюрка с краткой инструкцией по инсталляции. Технические характеристики железа следующие Жесткий диск
Насчет плотности записи и числа дисков/головок сведений нет, но, скорее всего, плотность как раз 10 GB на пластину.

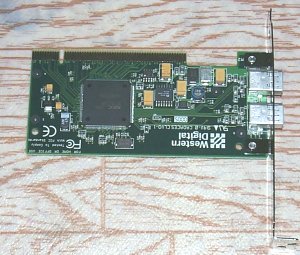

Плата адаптера IEEE 1394
Минимальные системные требования для пользователей PCДля всех устройств - процессор 200 MHz, 32MB памяти, естественно, привод CD-ROM, Windows 98SE или выше. Для CardBus PC Card, кроме того, наличие слота, полностью совместимого с 32-разрядной шиной CardBus. В принципе должно быть удобно - скачал себе информацию с домашнего компьютера, приехал куда-нибудь на дачу, подключил диск к ноутбуку - и работай на здоровье. Смущает только необходимость таскать еще и блок питания. Да и не каждый ноутбук подойдет - только те, что поновее. Итак, начинаем ставить. Установка и эксплуатацияИтак, начнем с установки платы. Вскрываем корпус, видим свободный слот PCI, втыкаем плату, включаем компьютер. Система находит новое устройство - NEC IEEE 1394 контроллер (чип на плате действительно NEC) и просит драйвера. Вставляем CD-ROM, говорим, что искать надо на нем - и почти все. Почти потому, что в процессе установки драйверов запрашивался диск с дистрибутивом Windows - это стоит иметь в виду. Далее предлагается установить некое обновление Windows - ладно, установим. Также с диска можно установить софт для редактирования видео и управления камерой (80МВ). Перегружаемся - "устройство работает нормально", можно ехать дальше. Для инсталляции софта жесткого диска сначала необходимо подключить диск. Рекомендуется (в инструкции) делать это следующим образом:
Делаем все по инструкции, затем вставляем CD-ROM и, как говорится, постоянно жмем "Next".
Проблем никаких, правда, по завершении инсталляции вас настоятельно просят зарегистрироваться для
получения бесплатной 90-дневной технической поддержки. Сервис довольно навязчивый, поскольку далее эта
просьба выскакивает при каждой загрузке. После перезагрузки в System Tray возникает иконка
"выключателя" диска - Unplug or Eject Hardware. Отсоединение диска предлагается производить
так - кликается на эту иконку, выбирается Stop Western Digital Hard Drive OHCI IEEE 1394 Host
Controller, далее выбирается диск и подтверждается остановка. После этого можно отсоединять диск.
Кстати, присоединять лучше по инструкции - у меня, если сначала воткнуть все кабели и загрузить
Windows, а потом включить диск, он не определялся. Вот, собственно, и все. Никаких проблем в
функционировании не возникло.
ТестированиеТестовая система стандартная:
Тесты тоже стандартные - WinBench 99 ver.1.1 (Business WinMark и Disk Inspection Tests) и Adaptec
ThreadMark 2.0. Тест Disk CPU Utilization можно осуществлять в двух режимах: с фиксированной скоростью
чтения и с максимально достижимой. Тестирование проводилось при фиксированной скорости 4000000 байт/сек.
Тест WinBench 99 повторялся троекратно, тест Adaptec ThreadMark 2.0 - пятикратно, в таблицах приведены
средние значения. Итак, WinBench:

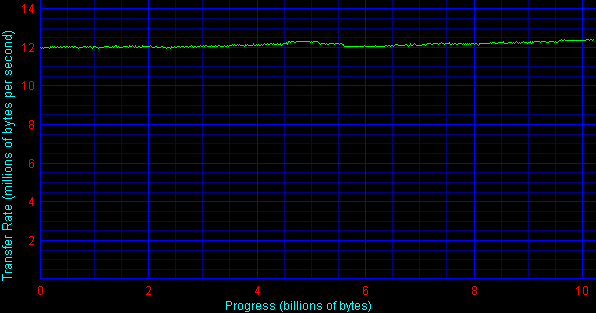

Любопытные значения Disk Transfer Rate, не находите? А график скорости линейного чтения еще любопытнее
- он практически линейный :-) :
 Хотя вроде бы пропускная способность шины не должна ограничивать скорость передачи. В чем тут дело - не знаю, честно скажу, поскольку такую штуку держал в руках впервые. Что же касается результатов в целом, то они вполне на уровне лучших образцов годичной давности - см. статью. Далее - Adaptec ThreadMark
В таблице ниже в первой колонке приведено средневзвешенное значение скорости обмена в МВ/сек по
результатам 64 тестов, в процессе которых проводятся операции чтения и записи блоками по 512 байт, 1, 2,
4, 8, 16, 32 и 64 килобайт одной, двумя, тремя или четырьмя цепочками (thread) одновременно, с
использованием стандартных вызовов Win32 API. Во второй колонке - загрузка процессора во время
выполнения тестов.
Тут есть некоторое отставание. Возможно, дело в том что этот тест выдает средневзвешенное значение скорости обмена в МВ/сек по результатам 64 тестов с использованием стандартных вызовов Win32 API. А тут многое зависит, в частности, от Firmware. К тому же "средняя температура по больнице" вообще малоинформативна. Что касается акустических характеристик, то с ними все нормально. Если учесть , что диски сейчас вообще тихие, а этот еще и в корпусе… Что касается нагрева, то наиболее активно греется место входа шнура питания. В остальном - практически температура окружающей среды. Выводы
Интересный комплектик. Тем более, что использоваться может не только жесткий диск (или несколько
дисков) но и камеры и прочие радости жизни. По крайней мере люди, занимающиеся цифровым видео на
бытовом уровне (те, с кем я разговаривал), заинтересовались.
Комплект предоставлен компанией "ELKO"
Николай Дорофеев (niko@ixbt.com)
Опубликовано -- 27 июля 2000 г. | ||||||||||||||||||||||||||||||

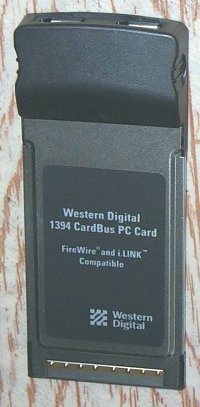

Карта 1394 CardBus PC Card
