Первая фотография 3Dlabs P10 — @ 20.06.2002 06:43

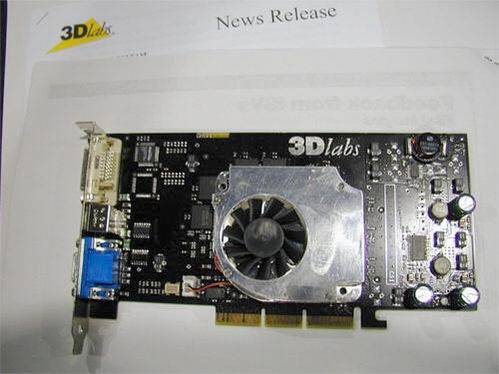

В Сети объявилась первая фотография графичекой карты на объявленном в начале мая новом графическом чипе P10 от 3Dlabs.

Еще в момент публикации пресс-релиза сообщалось, что готовые карты появятся в третьем квартале (вот – выдержка из нашей новости за 4 мая 2002: 3Dlabs намерена представить профессиональные платы с Visual Processing Unit (VPU) чипом P10 (Oxygen2 7600, 128 Мб памяти DDR, около $900; Oxygen2 5400, 64 Мб памяти DDR, около $600) в третьем квартале 2002.). Однако, до сих пор фотографий P10 плат не публиковалось.

Напомним вкратце характеристики P10:

• Техпроцесс: 0,15 мкм
• 76 млн. транзисторов
• 860-контактный HSBGA корпус
• Производитель - TSMC
• 4 пиксельных конвейера рендеринга, до двух текстур за такт
• 256-бит интерфейс DDR памяти (до 20 Гб/с при 312,5 МГц DDR)
• До 256 Мб памяти на плате
• Поддержка AGP 4X
• Полная поддержка DX8 пиксельных и вертексных шейдеров, поддержка VS 2.0 в DX9; поддержка OpenGL 2.0
• Оптимизированный графический конвейер с поддержкой SIMD (single instruction, multiple data) массивов
• Программный полноэкранный антиалиазинг
• Производительность: до 170 Gflops/1 TeraOp
• Подсистема виртуальной памяти, где все обращения к памяти расположены в едином виртуальном адресном пространстве размером 16 Гб, позволяя платам на P10 обойти ограничения on-board графической памяти
• Поддержка многопоточной обработки команд, создающий эффект нескольких виртуальных VPU
• Программируемые модули с поддержкой комплексных команд, включая подпрограммы и циклы
• Модули текстурной декомпрессии и real-time wavelet-геометрия

Источник: NV-Chips.fr
