Отчет тестирования усилителя Alesis RA300

Тестируемое устройство Alesis RA300
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> Alesis RA300 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность для 4 Ом на 1 кГц, Вт 120
Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт 70
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения ДА
Максимальный уровень сигнал/шум, дБ 110
Напряжение питания в сети, В 206~210

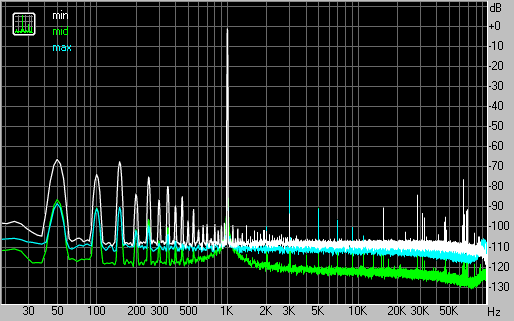

Зависимость искажений от общего коэф. усиления


Нагрузка резистивная, Ом
8
Мощность на 1 кГц, Вт
2
наилучший результат min
наихудший результат max+mid
Примечание: различия в уровнях искажений незначительные

Подробный отчет

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -2.3 dB дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 4.7
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса -3дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 206

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
+0.10, -0.55
От 40 Гц до 15 кГц, дБ
+0.10, -0.96

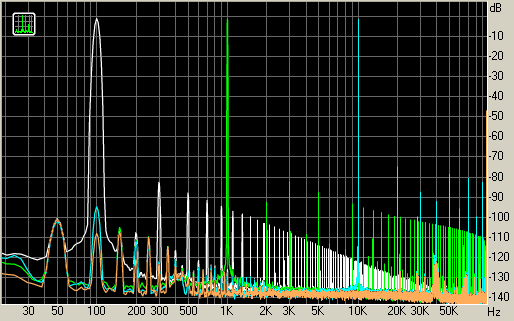

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0111
+0.0117
+0.0045
Гармонические искажения + шум , %
+0.0115
+0.0120
+0.0142
Гармонические искажения + шум (A-взвеш.), %
+0.0082
+0.0144
+0.0050

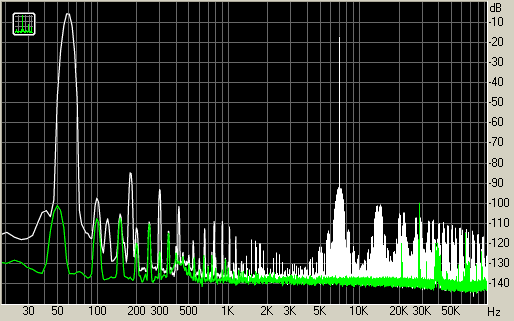

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0172
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0121

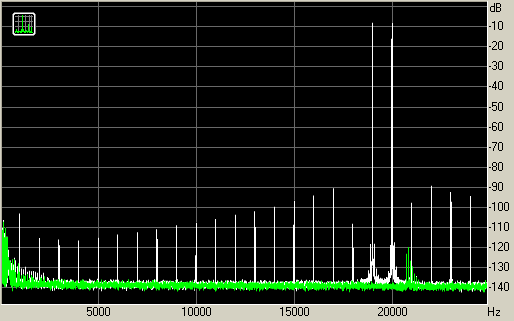

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0083
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0045

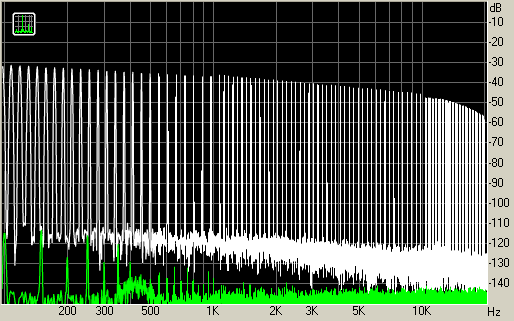

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
30/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
25/80
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
20/80

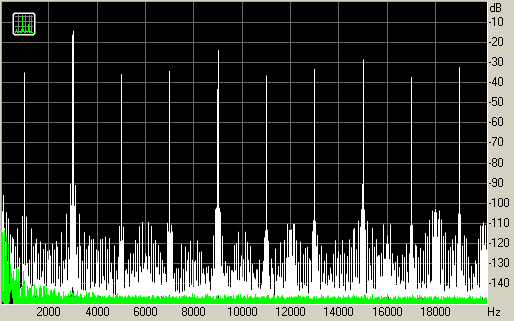

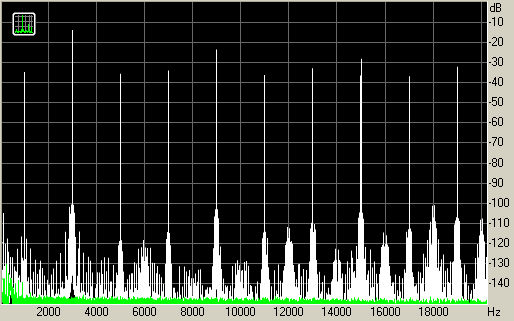

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -2.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 120
Калибровка АЧХ ДА
Выставленный уровень громкости -3дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения ДА
Напряжение питания в сети, В 206

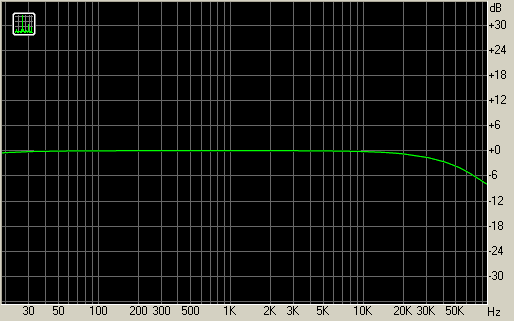

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.69, +0.06
От 40 Гц до 15 кГц, дБ
-0.40, +0.06

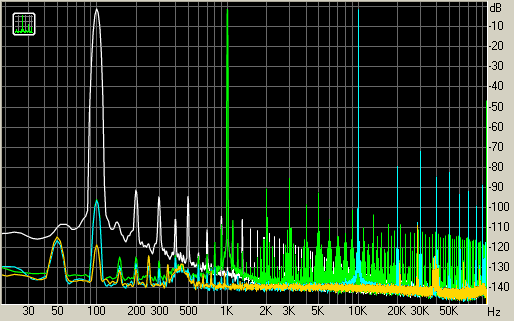

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0063
+0.0087
+0.0358
Гармонические искажения + шум , %
+0.0070
+0.0090
+0.0099
Гармонические искажения + шум (A-взвеш.), %
+0.0038
+0.0116
+0.0052

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0064
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0056

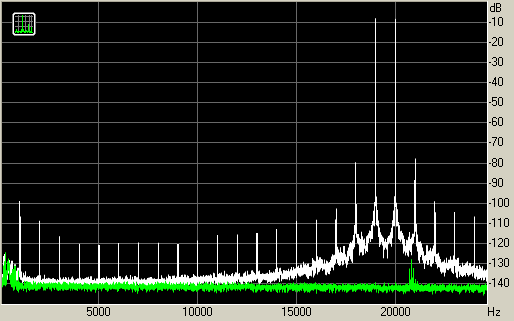

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0189
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0083

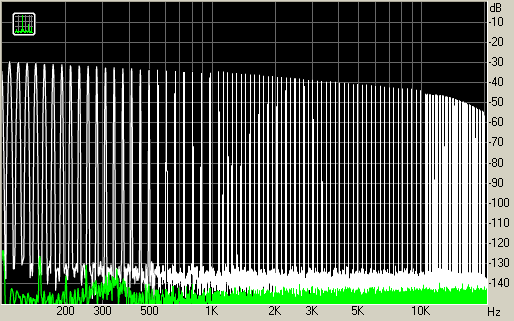

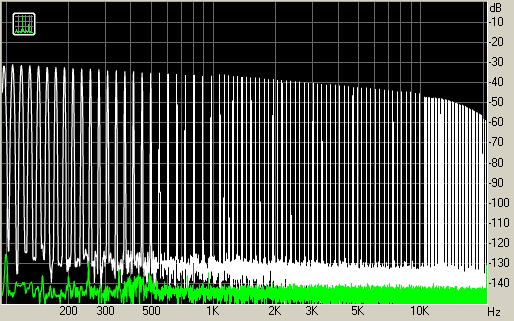

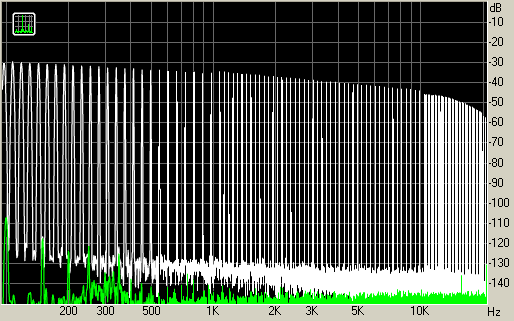

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
11/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
10/85

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.6 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 17
Калибровка АЧХ ДА
Выставленный уровень громкости -3дБ/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 207

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
+0.07, -0.49
От 40 Гц до 15 кГц, дБ
+0.07, -0.85

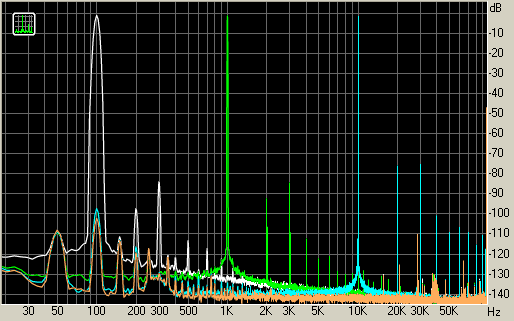

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0080
+0.0076
+0.0292
Гармонические искажения + шум , %
+0.0081
+0.0078
+0.0124
Гармонические искажения + шум (A-взвеш.), %
+0.0042
+0.0103
+0.0045

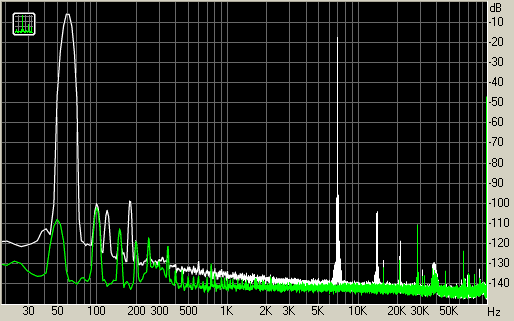

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0063
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0054

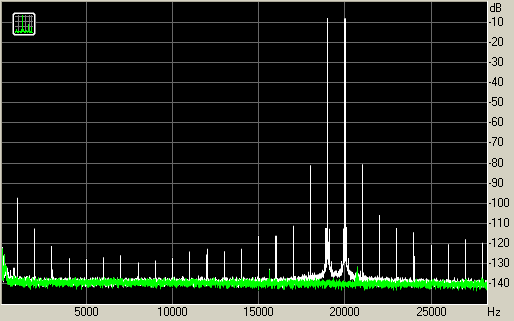

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0203
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0088

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
20/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
18/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
12/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.6 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 71
Калибровка АЧХ ДА
Выставленный уровень громкости -3дБ/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 207

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.55, +0.05
От 40 Гц до 15 кГц, дБ
-0.31, +0.05

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0038
+0.0058
+0.0285
Гармонические искажения + шум , %
+0.0040
+0.0059
+0.0075
Гармонические искажения + шум (A-взвеш.), %
+0.0020
+0.0077
+0.0028

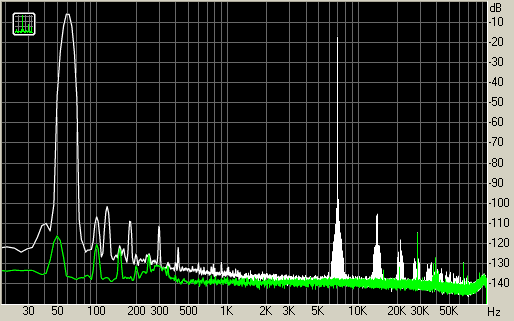

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0048
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0042

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0152
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0069

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/90

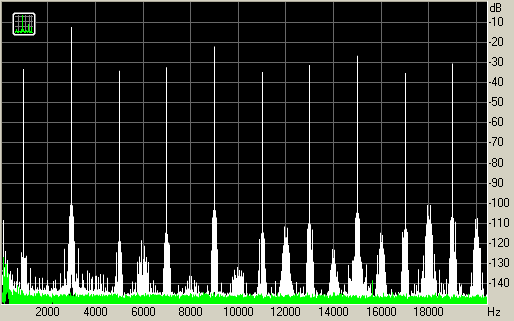

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка










Параметры измерительного устройства

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

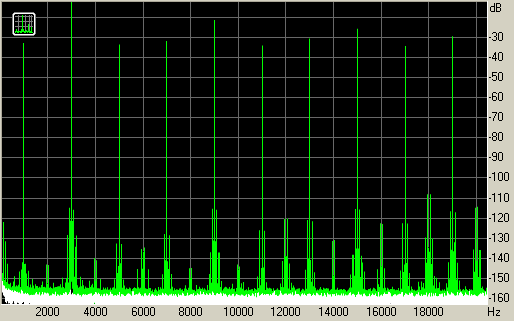

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка







Кузнецов Роман ака romanrex (romanrex@ixbt.com)

Опубликовано — ... года



Комментарии? Поправки? Дополнения? (maxim@ixbt.com)
