Усилитель на базе LM3886


Усилитель на базе LM3886 был специально сделан по заказу для участия в тестах iXBT.com. Сравнение с усилителем на LM3886 делается для того, чтобы оценить потенциал усилителя и спрогнозировать, не является ли покупка активных мониторов выгоднее, и не станет ли усилитель узким трактом при покупке пассивных мониторов аналогичного класса. В каждом активном двухполосном мониторе есть встроенный стереоусилитель, где один канал обслуживает НЧ, другой ВЧ, и в мониторах среднего уровня широко распространены усилители на базе LM3886. Усилитель на базе LM3886 сделан Ерофеевым Иваном aka Ivanuch в максимально простом исполнении, специально без выжимания максимального качества.



Принципиальная схема усилителя



Объективные замеры усилителя на базе LM3886

Объективные замеры сделаны в соответствии с методикой тестирования усилителей (вторая редакция).


Амплитудно-частотная характеристика RA300

Неравномерность АЧХ близка к идеальной, отклонений практически нет.

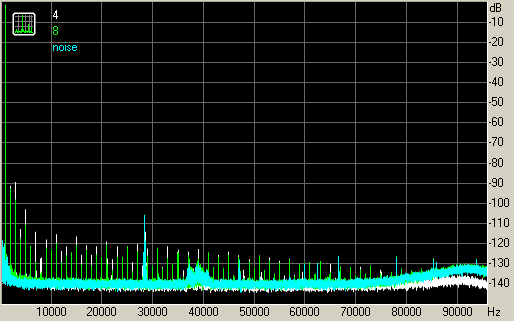

Гармонические искажения: 4 Ом — 40 Вт, 8 Ом — 30 Вт.

Искажения достаточно низкие, гармоники высших порядков ниже 120 дБ для основного тона 1 кГц.


Гармонические искажения: 4 Ом — 40 Вт.

В области высоких частот искажения увеличиваются, но при этом высокий уровень только у второй и третьей, а у последующих гармоник амплитуда уменьшается. В целом характер искажений благоприятный.

Расчет питания сделан под 230В и при пониженном питании в сети при 210В реальная итоговая мощность уменьшается, но при этом фиксируется только на длительном тестовом сигнале. При подаче синуса на выходе сначала идет чистый сигнал (за счет запаса энергии в батареях), а как только запас израсходован — появляется клиппинг.

К слову, если делать определение максимальной неискаженной мощности в RMAA то в момент калибровки сигнала нехватка питания не проявится, но будет видна уже в результатах теста.


Общий вид записанного сигнала


Участок без искажений


Участок с искажениями



Подробный отчет

Субъективные впечатления

Звучание усилителя вполне пригодно для работы, недостатка детальности, искажений, атаки и других проблем не наблюдается. Миф о LM3886, в виде «дешевые автомобильные микросхемки ни на что не годны» не имеет никаких достоверных оснований. Единственное, что можно записать в минус — это ограничение по мощности уже самой микросхемы. Если в мониторах ближнего и среднего поля в bi-amp системах мощности хватит (из расчета двух микросхем на канал), то в отдельном усилителе этого может оказаться недостаточно. Это одна из причин, по которой LM3886 широко не используется в бюджетных усилителях.
