На данный момент Hipro — торговая марка компании Chicony Power Technology, являющейся подразделением тайваньской корпорации Chicony Group. На территории России продукция под данной торговой маркой известна достаточно плохо, однако в последнее время блоки питания Hipro начали активно появляться и в российской рознице, поэтому мы решили познакомиться с ними, выбрав одну из самых свежих выпущенных на наш рынок моделей.

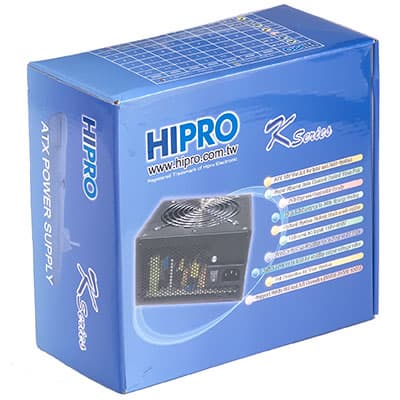

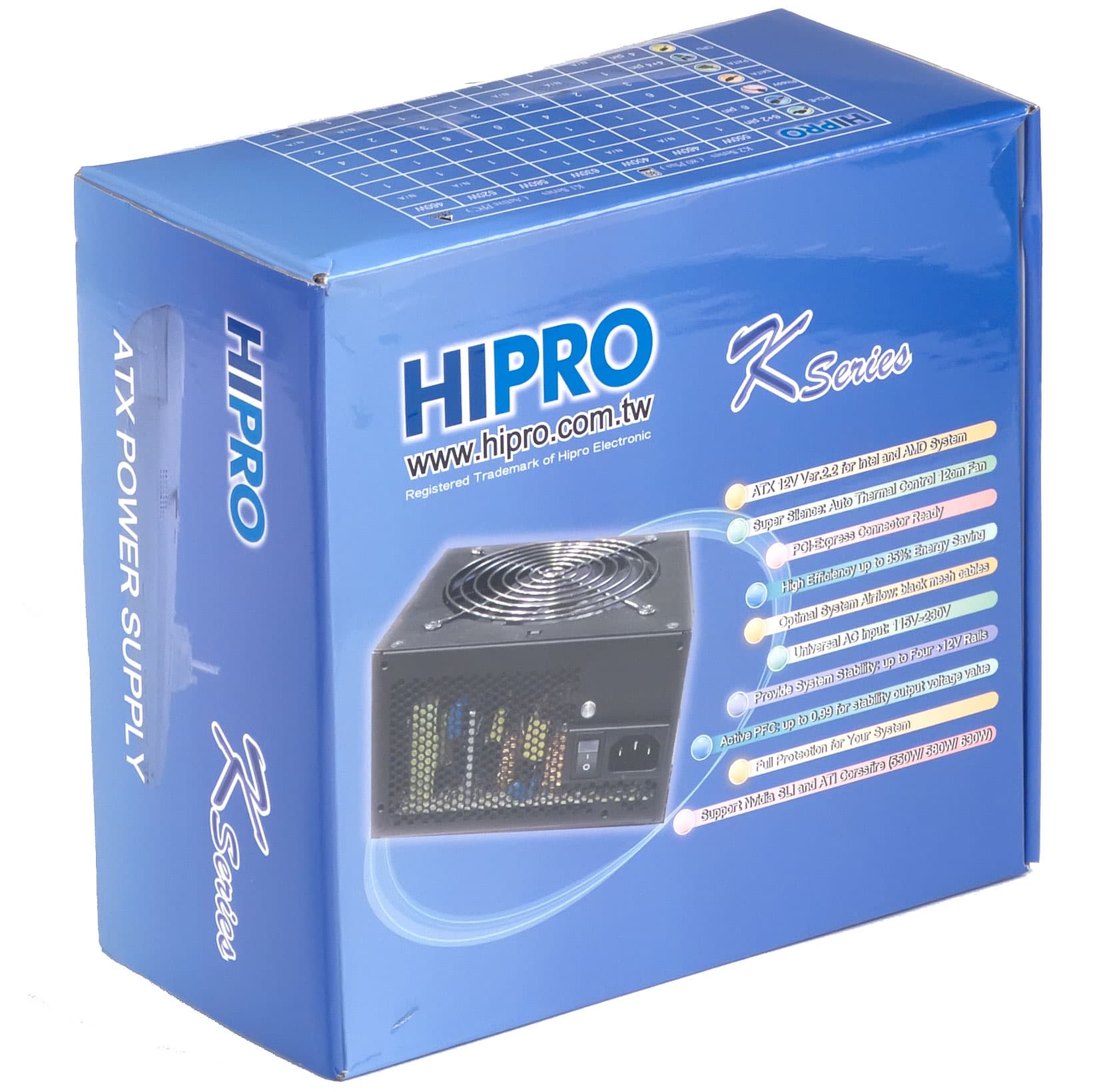

Поставляется блок питания в упаковке, предназначенной для розничной продажи — в простенькой коробочке из довольно тонкого картона, но зато с глянцевой полиграфией, выполненной в синих тонах, то есть на прилавке такое оформление будет бросаться в глаза.
Характеристики

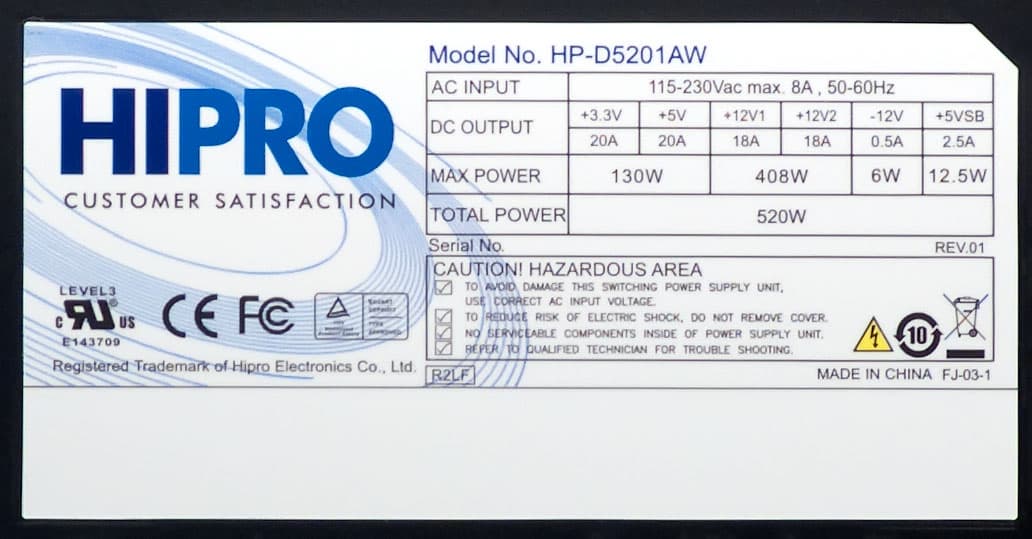

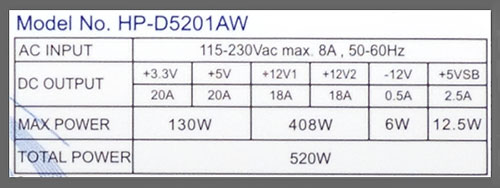

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 408 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,785, что является низким показателем для современных решений подобной мощности.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
Hipro HP-D5201AW | 20 | 20 | 18 | 18 | − | − | 130 | 408 | 520 | 0,785 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

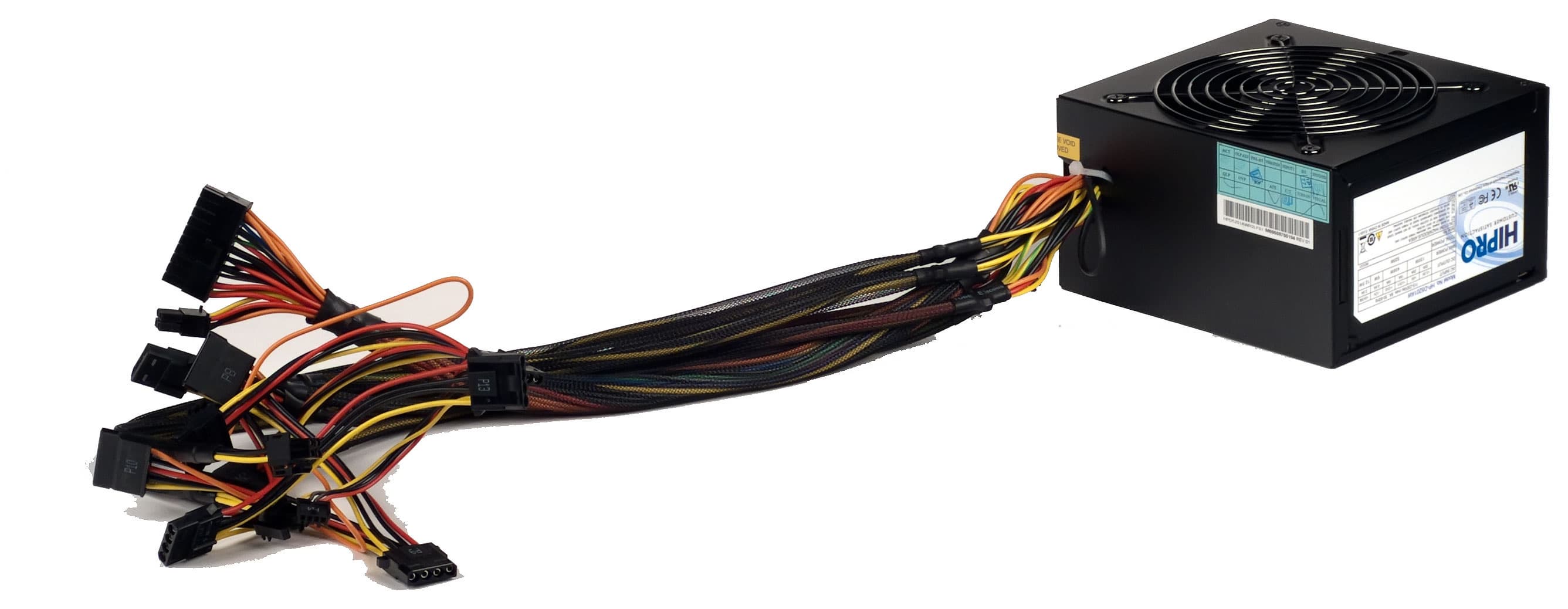

Длина проводов и количество разъемов
- до основного разъема АТХ — 40 см
- до процессорного разъема 8 pin SSI — 57 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 41 см
- до первого разъема SATA Power Connector — 40 см, плюс 12 см до разъема Peripheral Connector (молекс) и еще 12 см до разъема SATA Power Connector
- до первого разъема SATA Power Connector — 40 см, плюс 12 см до разъема Peripheral Connector (молекс) и еще 12 см до разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема, плюс еще 12 см до разъема питания FDD
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
24 pin Main Power Connector | 1 | − | разборный |
4 pin 12V Power Connector | − | − | |
8 pin SSI Processor Connector | 1 | − | разборный |
6 pin PCI-E 1.0 VGA Power Connector | 1 | − | |
8 pin PCI-E 2.0 VGA Power Connector | − | − | |
4 pin Peripheral Connector | 5 | − | |
15 pin Serial ATA Connector | 4 | − | |
4 pin Floppy Drive Connector | 1 | − |
Надо отметить, что у блока питания достаточно странный набор разъемов: SATA Power всего четыре штуки на двух жгутах, а молексов аж пять штук на трех жгутах — хотя в реальности их сравнительная значимость должна диктовать обратное соотношение. Также стоит отметить наличие всего одного разъема для питания видеокарт, правда, при необходимости задачу подключения второго разъема питания можно решить с помощью переходника с коннекторов типа молекс, но это потребует дополнительных телодвижений от покупателя, так как, разумеется, подобного переходника в комплекте нет. Таким образом, количество разъемов и их распределение по жгутам нельзя признать оптимальным для блока питания подобной мощности.
По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 57 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства корпусов типоразмера miditower высотой до 50 см с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до коннектора питания процессора может оказаться недостаточной.
Конструкция

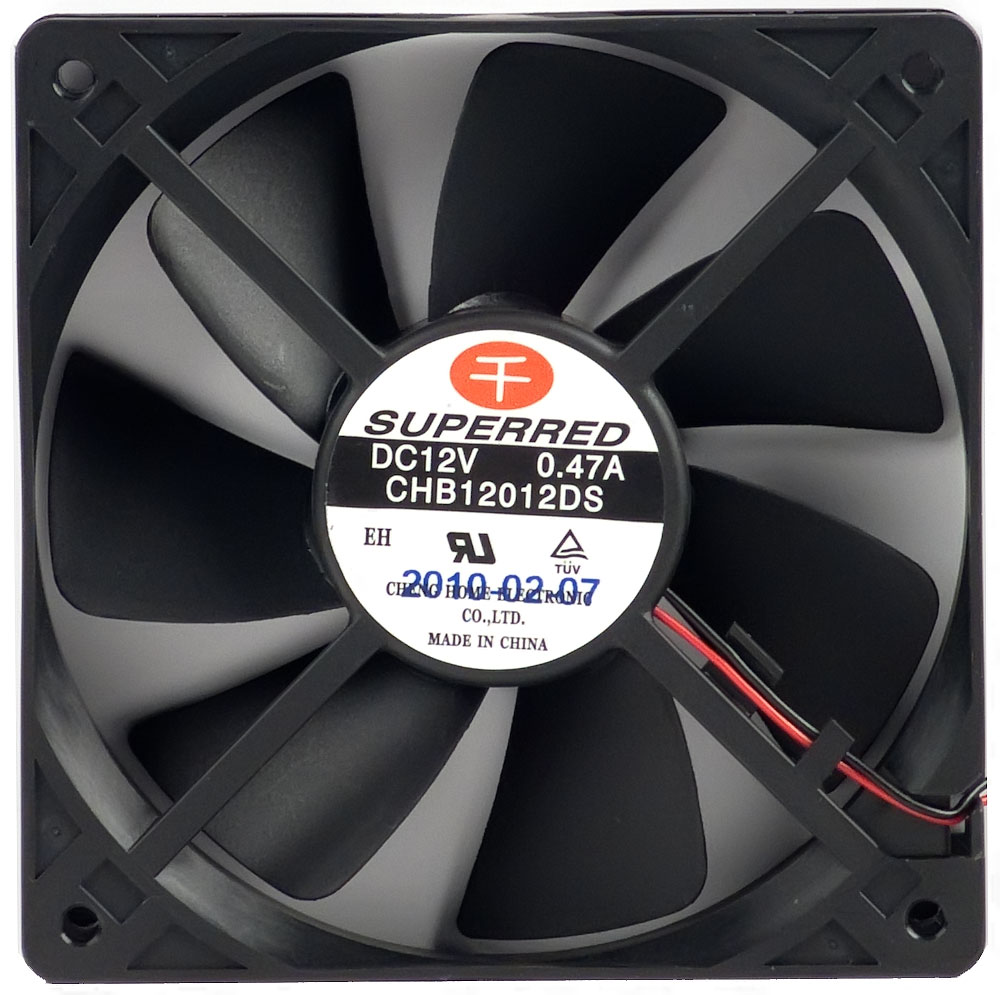

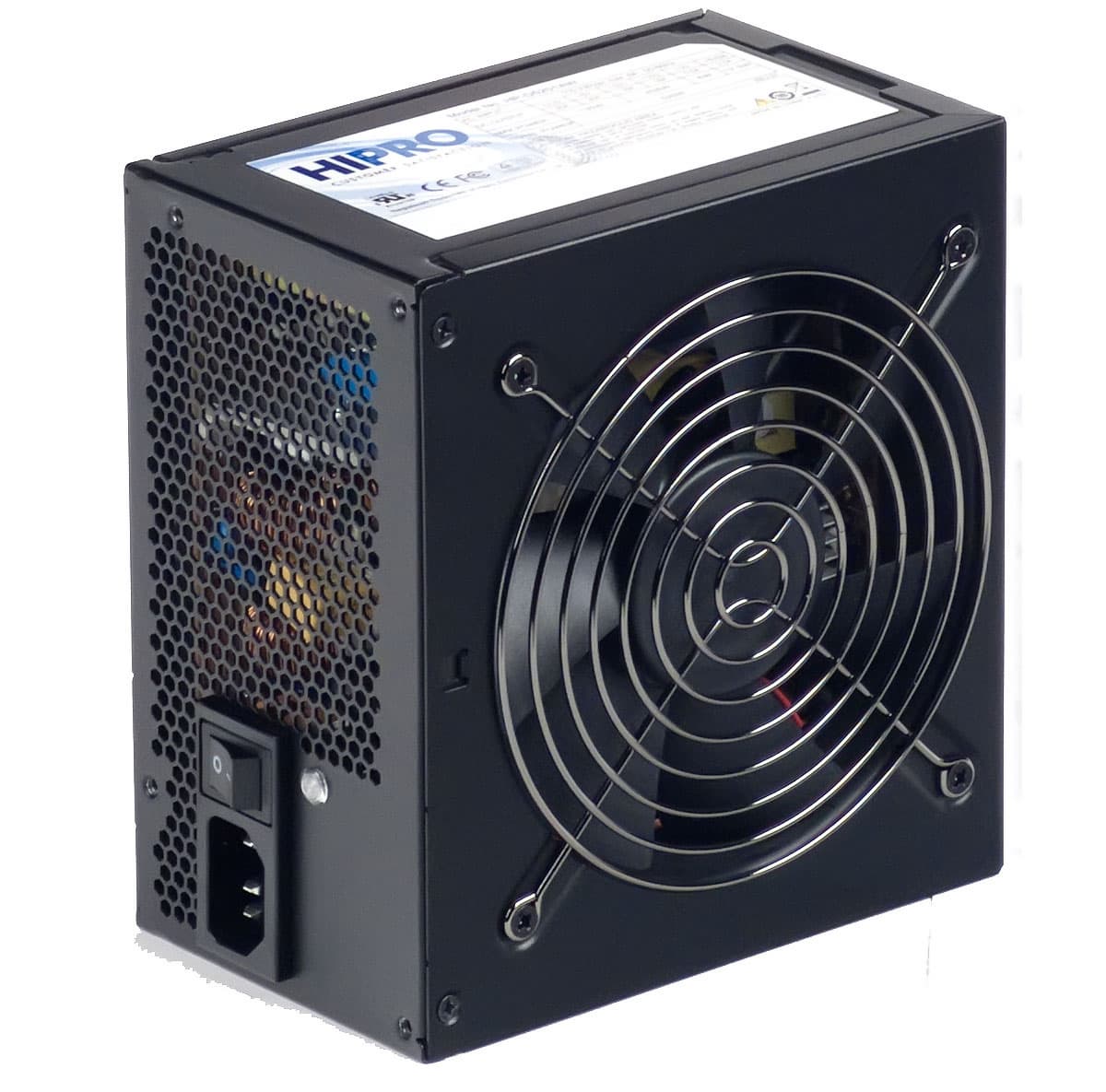

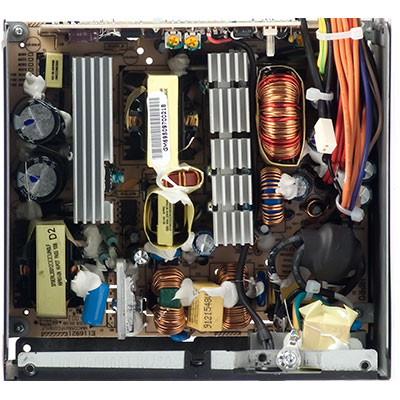

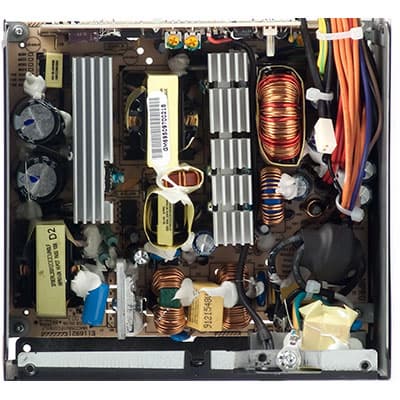

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под проволочной решеткой установлен вентилятор Superred CHB12012DS типоразмера 120 мм производства компании Hong Cheng Electronics.

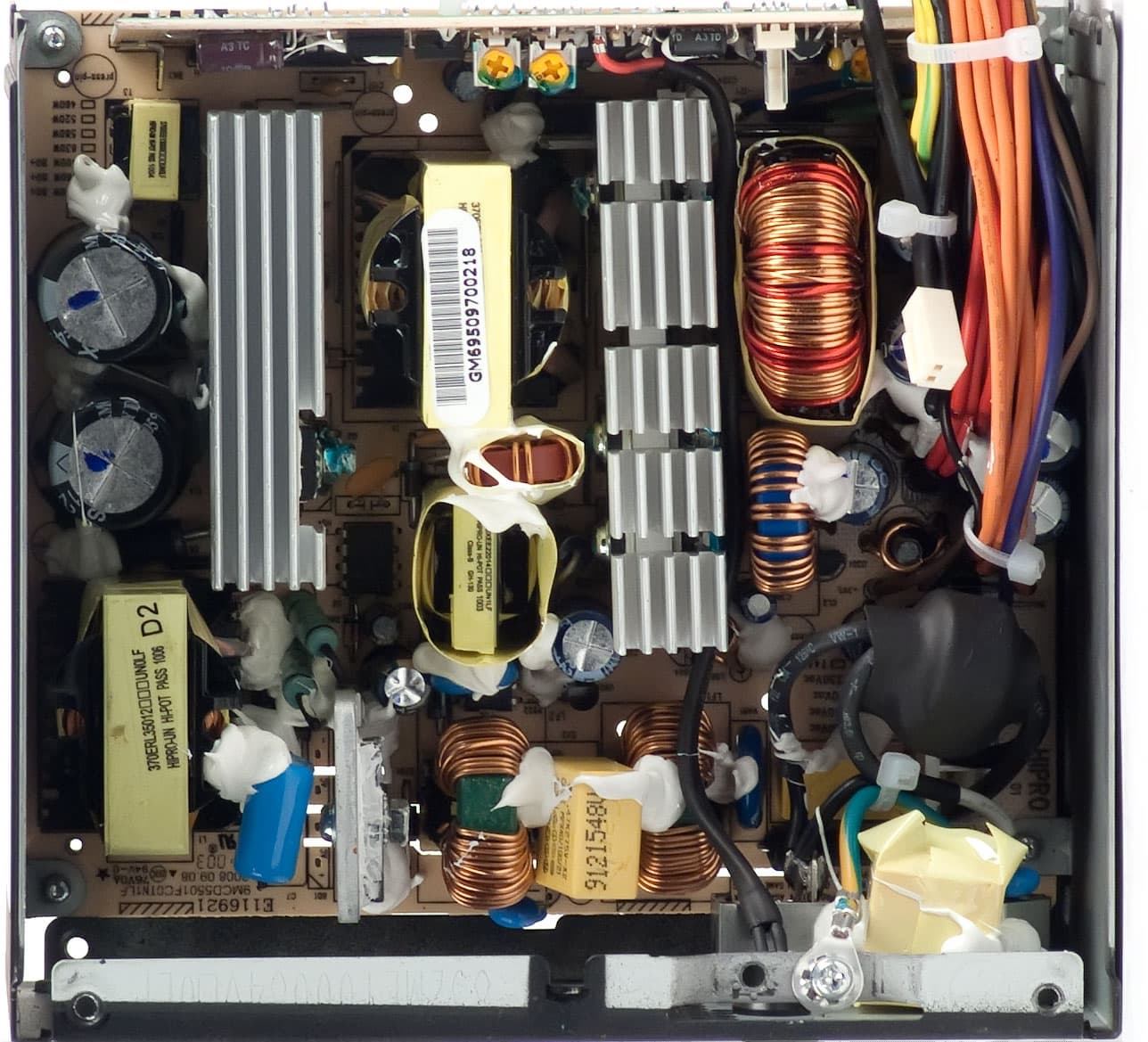

Основные полупроводниковые элементы установлены на двух небольших радиаторах, имеющих толщину основания 4 мм, что вполне типично.
Во входном каскаде установлена батарея из двух конденсаторов Samxon, каждый из которых имеет емкость 120 мкФ (420 В). В данном случае эквивалентная емкость батареи составляет около 240 мкФ, тогда как обычно для блоков питания подобной мощности используются конденсаторы (или батарея) емкостью 330—390 мкФ или более емкие.
В выходном каскаде установлены преимущественно конденсаторы Ltec, рассчитанные на максимальную рабочую температуру 105 °C.
В целом, с учетом использованных компонентов и конструкции, блок питания можно отнести к экономичному сегменту среднебюджетных решений.
Характеристики | |
Максимальная выходная мощность | 520 Вт |
Рабочий диапазон входных напряжений | расширенный |
Наличие и тип ККМ (PFC) | есть, активный (APFC) |
Длина корпуса | 140 мм |
Масса (без упаковки) | 1,8 кг |
Типоразмер вентилятора | 120 мм |
Модель вентилятора | Superred CHB12012DS |
Подключение вентилятора | двухпроводное |
Пластиковая накладка на вентиляторе (дефлектор) | нет |
Решетка перед вентилятором | проволочная |
Количество радиаторов | 2 |
Толщина основания радиаторов | 4 мм |
Линейные размеры основания | 75×25 и 65×25 мм |
Производитель конденсаторов | Samxon, Ltec |
Наличие выключателя сетевого питания | есть |
Наличие защитной втулки в отверстии для проводов | нет |
Подсветка | индикатор сетевого питания голубого цвета |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
Обозначение размера отклонений выходных напряжений от номинала | ||
Цвет | Диапазон отклонения | Качественная оценка |
1 процент | отлично | |
---|---|---|
2 процента | очень хорошо | |
3 процента | хорошо | |
4 процента | удовлетворительно | |
5 процентов | плохо | |
более пяти процентов | неудовлетворительно |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
Отклонения значений выходных напряжений от номинала | |||
+3,3VDC | +5VDC | +12VDC | |
12V Power, W — Мощность по шине +12VDC, Вт |
3,3V | 5V | 12V | Общая | |
По всей полуплоскости | очень хорошо | плохо | неудовлетворительно | 0,86 (неудовлетворительно) |
В рабочем диапазоне | отлично | отлично | очень хорошо | 4,43 (очень хорошо) |
При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +12VDC и одного процента для каналов +3,3VDC и +5VDC — это хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 450 ватт.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 450/520 = 0,87
Подобное значение можно считать неудовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

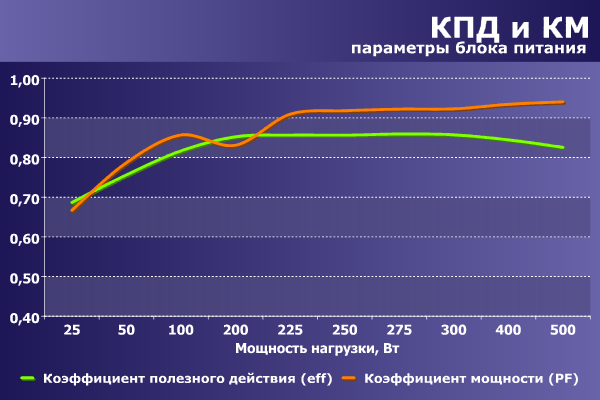

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
Средний КПД блока питания | ||
Диапазон мощности | Значение | Оценка |
Полный | 82,1 | очень хорошо |
50—250 Вт | 82,8 | очень хорошо |
100—500 Вт | 84,6 | очень хорошо |
КПД данной модели находится в целом на довольно среднем уровне для современных решений.
Измерение уровня шума

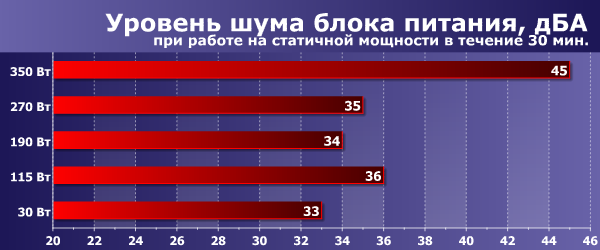

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума блока питания на типичной мощности находится на среднем уровне, при понижении выходной мощности уровень шума снижается совершенно незначительно, а при повышении мощности уровень шума также повышается, выходя за эргономичные пределы.
Таким образом, использовать данную модель при построении систем со сверхнизким уровнем шума не стоит, так как акустическая эргономика не является сильной чертой данного блока питания, но, тем не менее, она находится на вполне типичном среднем уровне в большей части диапазона мощности данной модели. А если учесть не особо развитые возможности коммутации данного блока питания, то пользователь вряд ли сможет нагрузить его выше 250 Вт при помощи штатных разъемов.
Позиционирование и рекомендации по использованию
С учетом не слишком высокой стоимости и довольно широкого распространения данной модели блока питания в розничной сети, у нее есть хорошие шансы стать популярной позицией среди покупателей, подбирающих замену стоковому блоку питанию. Правда, наряду с довольно хорошими электрическими параметрами при типичной нагрузке, стоит учитывать и средний уровень шума данной модели, а также не слишком высокую нагрузочную способность по шине 12VDC в размере 408 Вт, тогда как у многих блоков питания схожей мощности она составляет 480 и более ватт. Таким образом, если не требуется питать высокопроизводительный системный блок, то можно обратить внимание на модели мощностью 400—450 ватт, но с более удачной эргономикой или же более низкой ценой, если же требуется питать достаточно мощные высокопроизводительные решения, то стоит обратить внимание на блоки питания мощностью 500—550 ватт, но с более высокой нагрузочной способностью шины 12VDC, а зачастую, и с более низким уровнем шума.
Итоги
По результатам знакомства можно сказать, что перед нами предстала средняя по параметрам модель среднего производителя. Все же хочется, чтобы в двадцать первом веке и не самые крупные производители перестали устанавливать на провода пачки молексов, а переходили на более востребованные разъемы SATA Power и VGA Power, а также уделяли больше внимания эргономике, в том числе и акустической, в том числе и в недорогих решениях.
