Серия GX в производственной линейке компании Cooler Master появилась в начале 2010 года. Изначально в нее входили три модели мощностью 550, 650, 750 ватт, на данный момент ситуация с количеством моделей в серии и их номиналом не изменилась.
Данная серия позиционируется производителем в качестве источника питания для высокопроизводительных игровых систем, оснащенных, в том числе, несколькими видеокартами. Мы рассмотрим младшую модель данной серии, имеющую максимальную мощность 550 ватт.
Блок питания поставляется в достаточно простой коробке с глянцевой полиграфией, подчеркивающей относительную бюджетность предлагаемого решения.
Характеристики

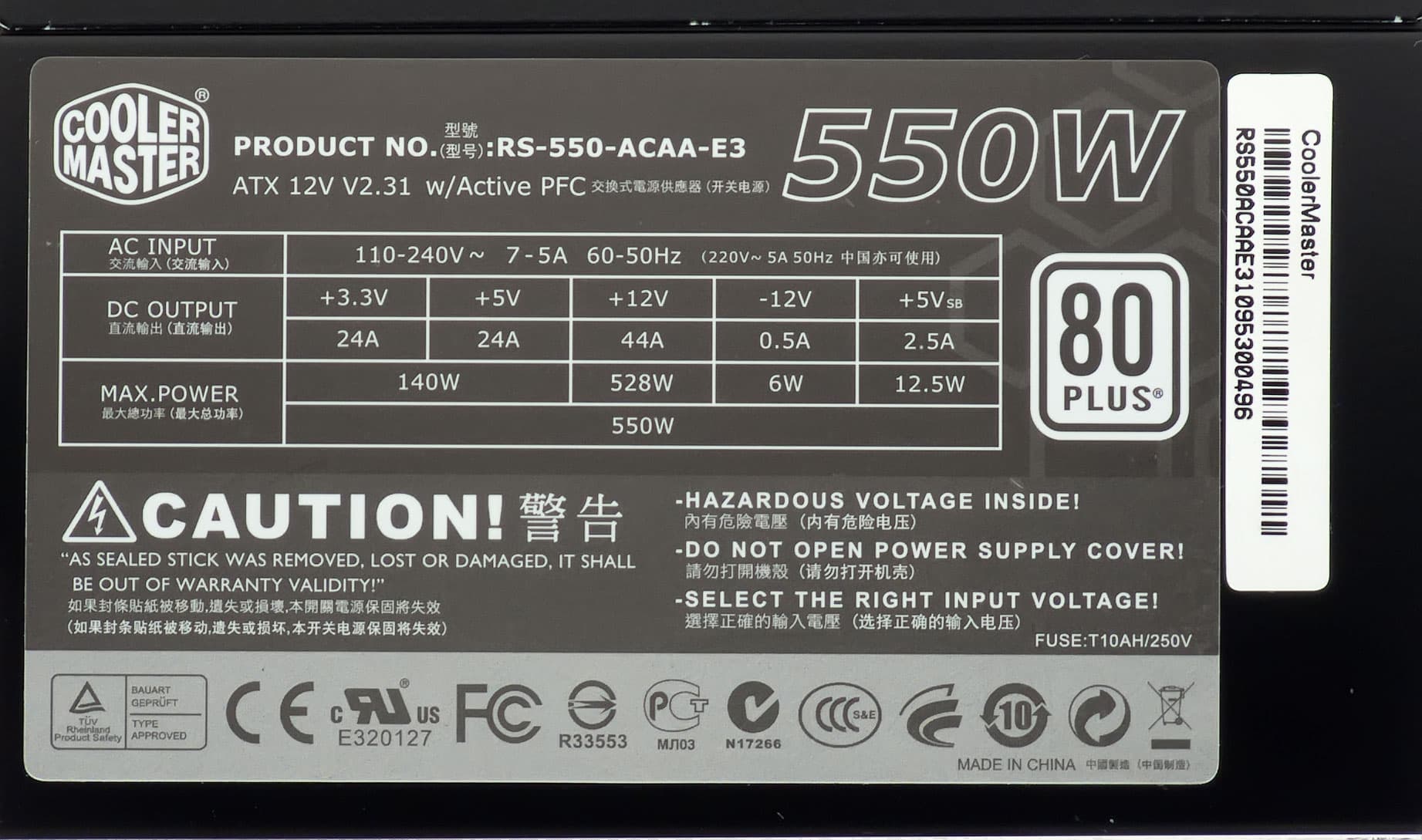

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в значении 528 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является достойным показателем.
| Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
| 3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
| Cooler Master GX 550 (RS-550-ACAA-E3) | 24 | 24 | 44 | − | − | − | 140 | 528 | 550 | 0,96 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

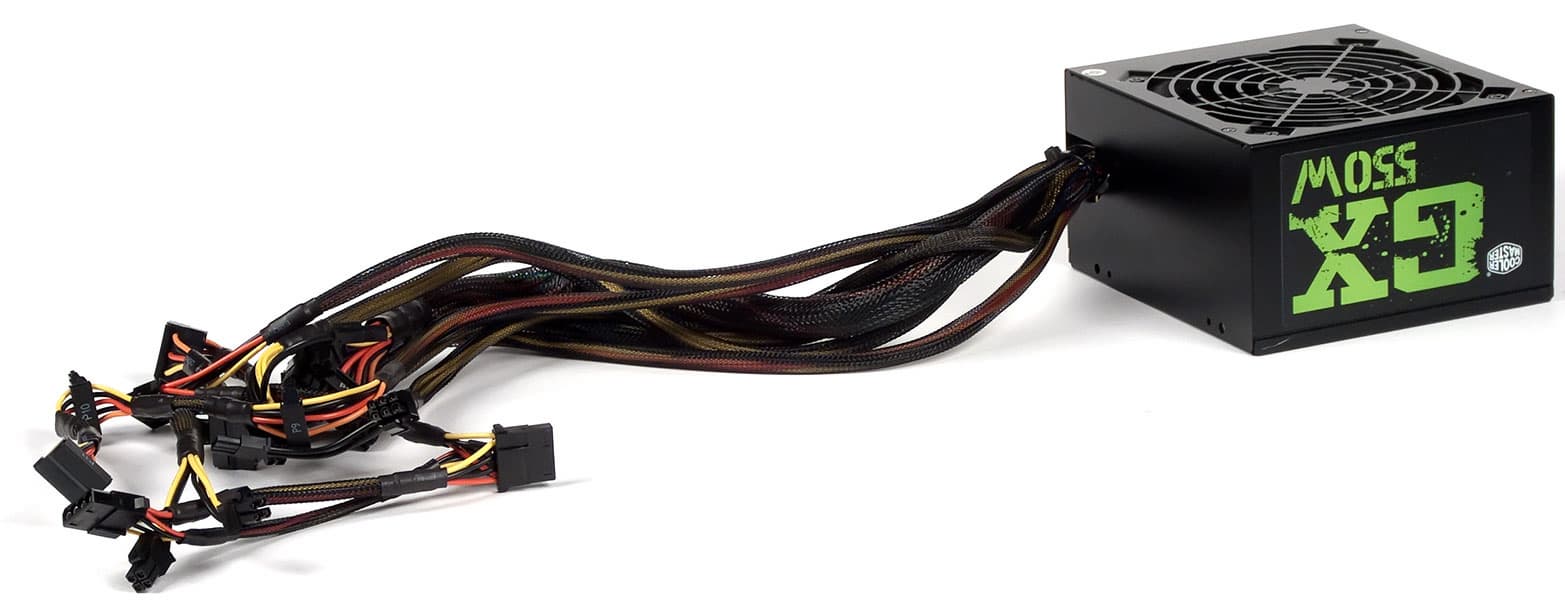

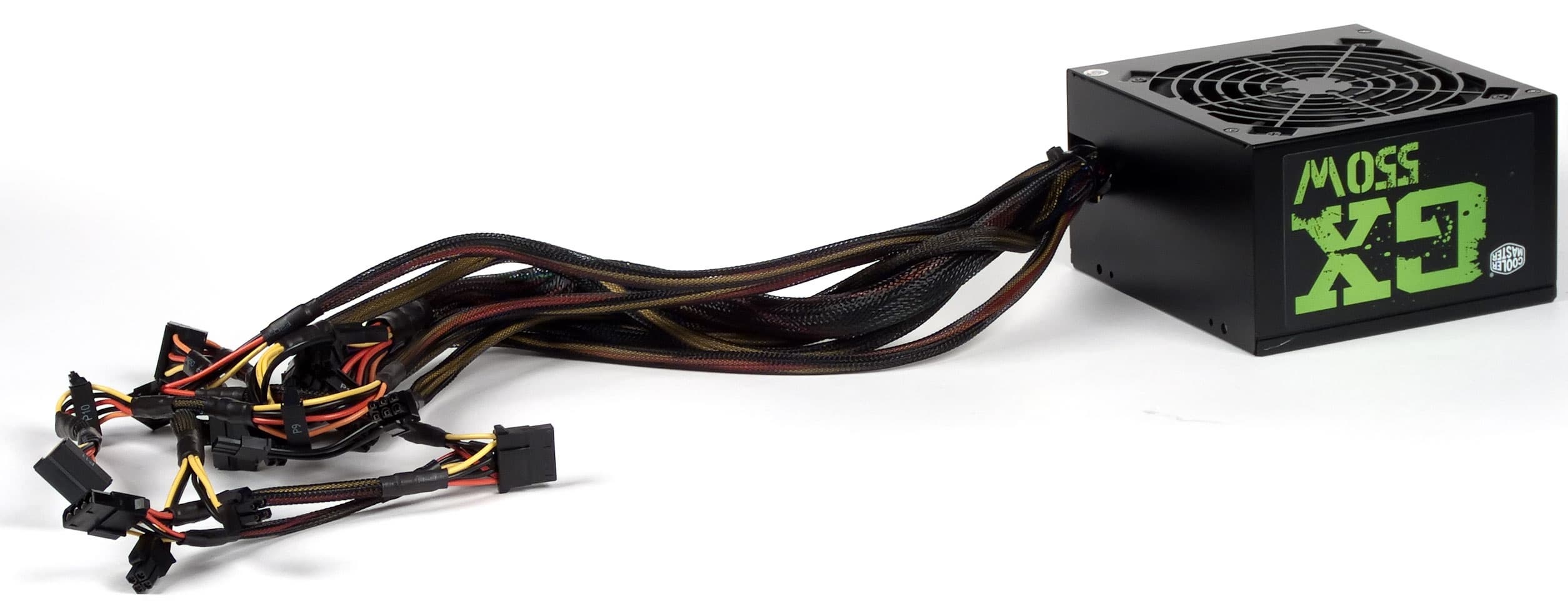

Длина проводов и количество разъемов
- до основного разъема АТХ — 48 см;
- до процессорного разъема 8 pin SSI — 61 см;
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см;
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см;
- до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго такого же разъема и еще 11 см до третьего разъема SATA Power Connector
- до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго такого же разъема и еще 11 см до третьего разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 43 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD.
| Наименование разъема | Количество коннекторов | Примечание | |
| всего | съемных | ||
| 24 pin Main Power Connector | 1 | − | разборный |
| 4 pin 12V Power Connector | − | − | SSI Processor Connector |
| 8 pin SSI Processor Connector | 1 | − | разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | − | − | |
| 8 pin PCI-E 2.0 VGA Power Connector | 2 | − | разборные |
| 4 pin Peripheral Connector | 3 | − | |
| 15 pin Serial ATA Connector | 6 | − | |
| 4 pin Floppy Drive Connector | 1 | − | |
Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение.
По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до разъема питания процессора может оказаться недостаточной.
Отрадно, что производитель озаботился возможностью штатного подключения мощных видеокарт типа GTX275, имеющих сдвоенный разъем питания. В данной модели предусмотрено два разъема питания видеокарт на индивидуальных жгутах.
Конструкция

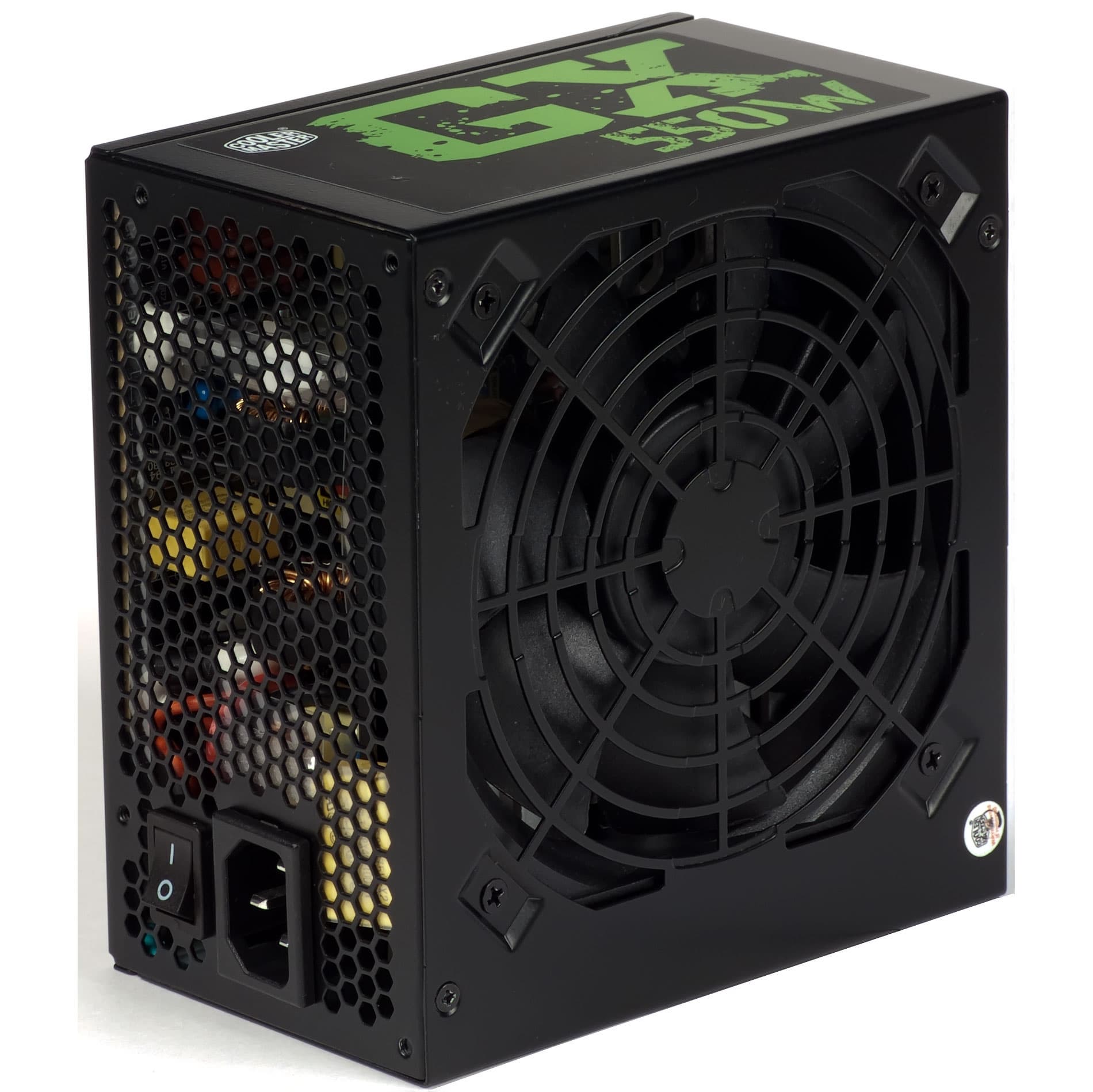

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под штампованной решеткой установлен вентилятор типоразмера 120 мм производства ADDA Corporation.

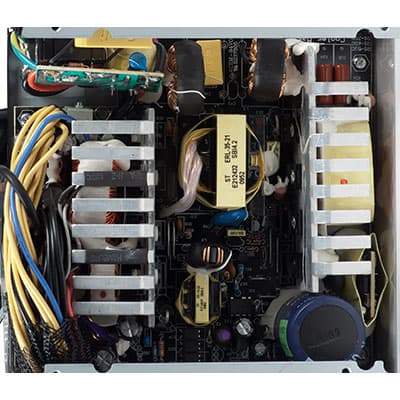

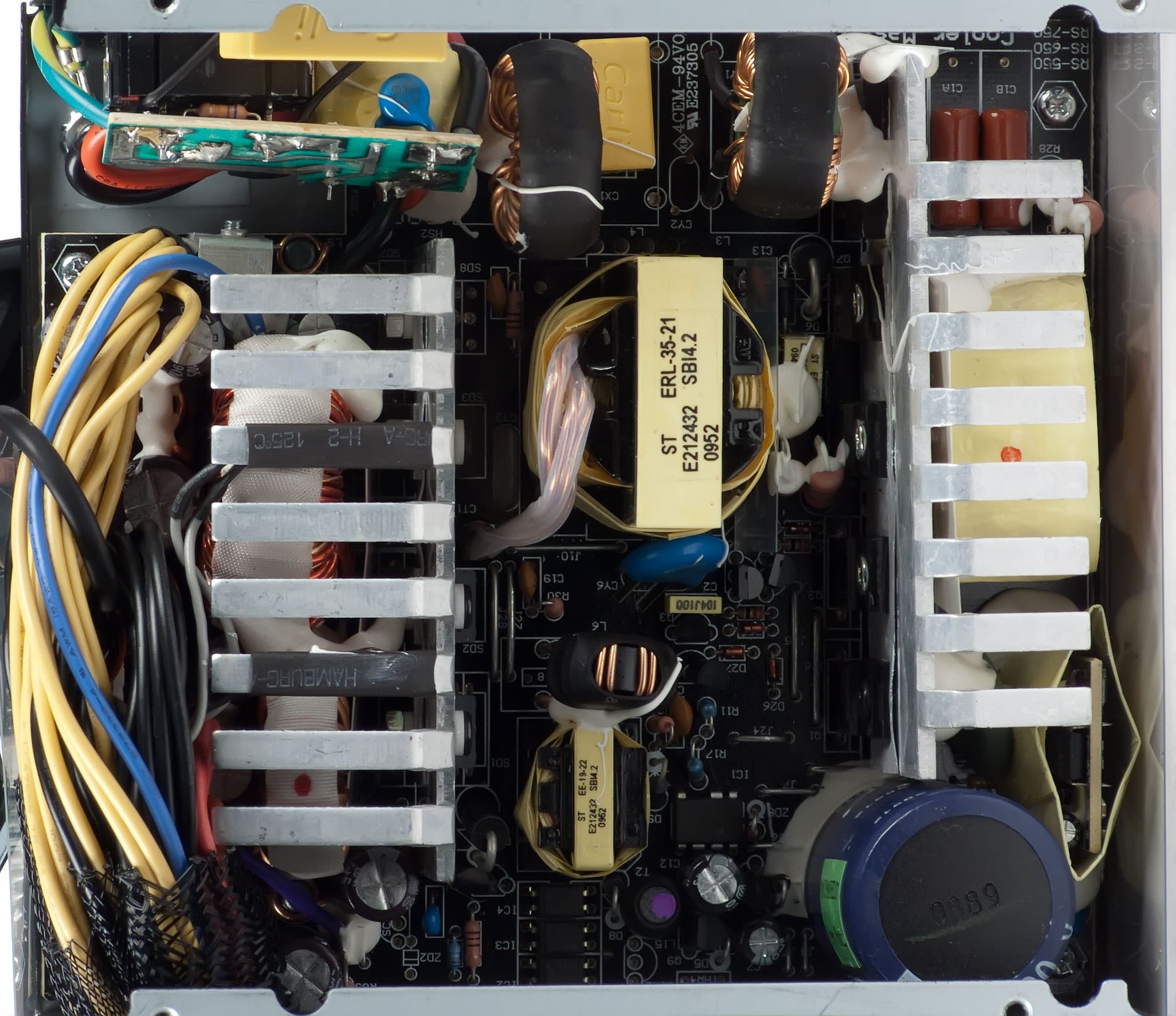

Основные полупроводниковые элементы установлены на двух небольших радиаторах, имеющих толщину основания 2,5 мм, что является не особо впечатляющим параметром, однако делать вывод о качестве блока питания только по толщине радиаторов не стоит, хотя, с другой стороны, определенная экономия тут налицо.
Практически все конденсаторы, установленные в блоке питания, произведены компанией Su’scon. Во входном выпрямителе установлен конденсатор емкостью 390 мкФ (400 В), рассчитанный на максимальную рабочую температуру 85 градусов — это вполне типично для блока питания мощностью 550 ватт. В выходном каскаде установлены конденсаторы рассчитанные на максимальную рабочую температуру 105 градусов.
Все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.
На вентиляторе установлена пластиковая накладка, причем если с одной стороны она закреплена винтами, то с другой стороны она приклеена к боковинам вентилятора, что довольно оригинально, но не особо надежно. Так, у нашего экземпляра один из двух боковых лепестков самопроизвольно отклеился. Хотя, возможно, проблема в том, что нам достался не новенький экземпляр, а уже кем-то немного попользованный.
В целом, конструкция блока питания производит впечатление экономичного среднебюджетного решения с неплохим качеством изготовления.
Судя по маркировке, используется идентичный дизайн платы для всех трех моделей серии GX.
Предположительно, данная модель блока питания основана на OEM-платформе компании Seventeam.
| Характеристики | |
| Максимальная выходная мощность | 550 Вт |
| Рабочий диапазон входных напряжений | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса | 140 мм |
| Масса (без упаковки) | 2 кг |
| Типоразмер вентилятора | 120 мм |
| Модель вентилятора | ADDA |
| Подключение вентилятора | двухпроводное |
| Пластиковая накладка на вентиляторе (нагнетатель) | есть |
| Решетка перед вентилятором | штампованная |
| Количество радиаторов | 2 |
| Толщина основания радиаторов | 2,5 мм |
| Линейные размеры основания | 90×40 и 85×40 мм |
| Производитель конденсаторов | Su’scon |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | нет |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W — Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | удовлетворительно | плохо | плохо | 1,14 (плохо) |
| В рабочем диапазоне | отлично | отлично | хорошо | 3,86 (хорошо) |
При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +12VDC и одного процента для каналов +3,3VDC и +5VDC — это хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 550/550 = 1.
Это отличный показатель, который одновременно является максимально возможным.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности | Значение | Оценка |
| Полный | 81,8 | хорошо |
| 50-250 Вт | 82,3 | хорошо |
| 100-500 Вт | 84,8 | очень хорошо |
Коэффициент полезного действия находится на среднем уровне, каких-то заметных особенностей тут нет. Коэффициент мощности в среднем составил около 90 процентов, что также является довольно средним показателем.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Шум блока питания практически во всем измеренном диапазоне мощности находится на среднем уровне. Таким образом, использовать данную модель при построении систем со сверхнизким уровнем шума не стоит, а на фоне типичной геймерской системы со стоковыми кулерами уровень шума от блока питания не будет доминирующим. Акустическая эргономика не является сильной чертой данного блока питания, но, тем не менее, она находится на вполне типичном среднем уровне.
Позиционирование и рекомендации по использованию
В целом, данная модель представляет собой довольно недорогое решение для высокопроизводительных игровых систем с двумя видеокартами с одиночным питанием или с одной видеокартой с двойным питанием, процессор может быть при этом практически любым, так как блок питания имеет высокую нагрузочную способность по шине +12VDC, сравнимую с некоторыми моделями мощностью 600 ватт.
При этом длины проводов до разъема питания процессора, при установке блока питания в большинство популярных корпусов типоразмера miditower с нижним расположением БП, будет вполне достаточно.
Вместе с тем, приобретать данную модель для систем малой мощности с интегрированной графикой, в надежде получить тихую систему, нецелесообразно.
Итоги
Данная модель блока питания оставила достаточно неплохое впечатление. Стоит отметить довольно хорошие электрические параметры, но вместе с тем по конструкции блок питания относится скорее к экономичным среднебюджетным решениям. Также стоит учитывать, что акустическая эргономика не является сильным местом данной модели — она находится не более чем на среднем уровне, однако для игровых систем уровень шума далеко не всегда является критичным: главное, чтобы он находился в допустимых пределах, а с этим в данном случае проблем нет.
