Компания Chieftec является очень известным производителем компьютерных корпусов, но в ее ассортименте имеется и довольно широкий модельный ряд блоков питания, производимых различными ОЕМ-партнерами компании. В частности, серия блоков питания, имеющих в обозначении буквы GPS, производится компанией Delta Electronics, и практически полностью соответствуют собственным моделям этого известного, если не легендарного, производителя различных электронных устройств, в том числе и блоков питания для системных блоков, ноутбуков и т.д.
Тестируемый сегодня блок питания Chieftec GPS-550AB-A как раз и относится с серии GPS, а значит, на его примере можно будет познакомиться с продукцией не только, собственно, компании Chieftec, но и в какой то мере с представителем модельного ряда Delta Electronics.

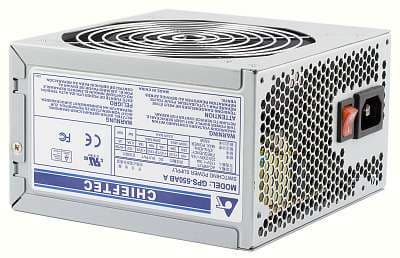

Блок питания встречается в розничной продаже, как в retail-упаковке, представляющей собой картонную коробку с матовой полиграфией, так и в виде bulk, то есть без упаковки вообще, а также данный БП часто встречается в комплекте корпусов Chieftec. Комплектация retail и bulk версий отличается в основном наличием крепежа в первом случае.

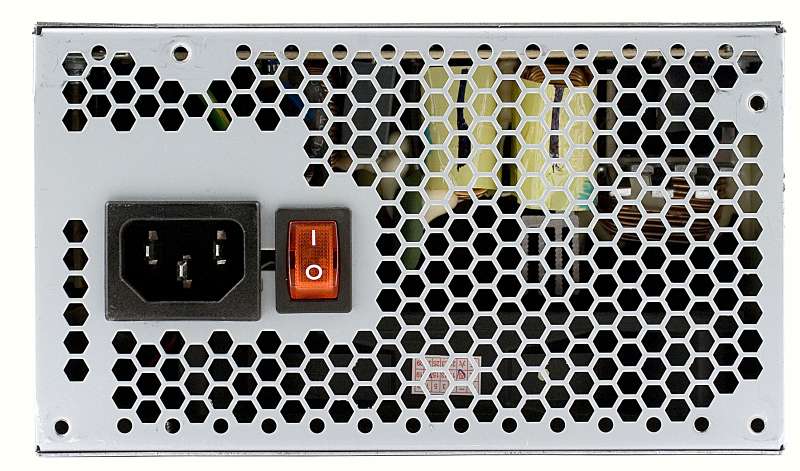

Корпус блока питания выполнен из стали толщиной около 0,6 мм. На внешней стороне корпуса БП расположен выключатель сетевого питания и разъем для подключения сетевого кабеля. Выключатель оснащен индикатором (подсветкой), включающимся при положении выключателя ON(I). Нужно отметить, что подсветка не раздражает и по глазам не бьет за счет хорошего рассеивания света самим переключателем.

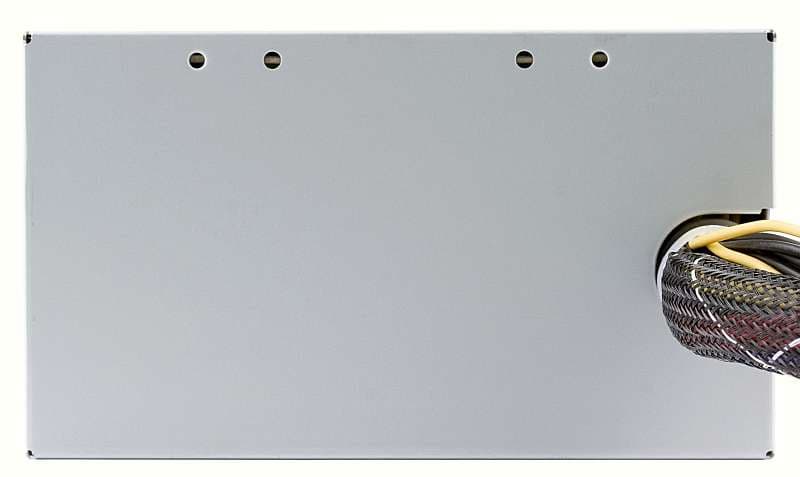

С другой стороны корпуса размещено монтажное отверстие для вывода проводов, к сожалению, не оснащенное пластиковой прокладкой, что может привести к преждевременному выходу блока питания из строя, вследствие перетирания проводов.
Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор Yate Loon GP D12SH-12(f) с максимальным током потребления 0.30А. Данная модель основана на подшипнике скольжения и имеет максимальную скорость вращения 2200 оборотов в минуту. Использование вентилятора на основе подшипника скольжения в столь термонагруженном узле, каким является блок питания, нельзя признать оптимальным.

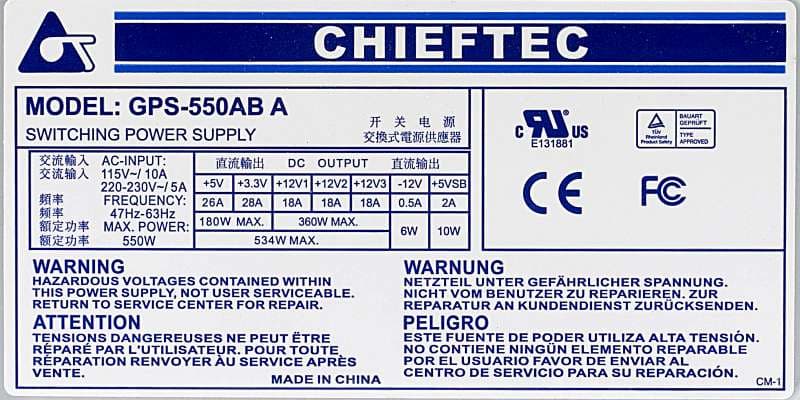

Мощность шины 12V у блока питания Chieftec GPS-550AB-A составляет 360 Вт, что в точности соответствует типовому блоку питания мощностью 450 Вт из Power Supply Design Guide, мощность шины 3,3&5V заметно превышает требования PSDG, но в современных системах она останется невостребованной.
С точки зрения заявленных характеристик, маркировку блока питания можно признать несколько завышенной, и рассматривать данную модель стоит, как аналог блоков питания мощностью 450 Вт.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | |
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 |
Chieftec GPS-550AB-A | 28 | 26 | 18 | 18 | 18 | — | 180 | 360 | 534 |
Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:
- до основного разъема АТХ — 55 см;
- до процессорного разъема 8 pin SSI — 58 см до разъема ATX12V еще плюс 20 см;
- до первого разъема PCI-E VGA Power Connector — 53 см, плюс еще 20 см до второго такого же разъема;
- до первого разъема SATA Power Connector — 53 см, плюс еще 15 см до второго такого же разъема;
- до первого разъема SATA Power Connector — 53 см, плюс еще 15 см до второго такого же разъема;
- до разъема Peripheral Connector (молекс) — 53 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector;
- до разъема Peripheral Connector (молекс) — 53 см, плюс еще 15 см до второго такого же разъема и плюс 15 см до третьего разъема Peripheral Connector и плюс еще 15 см до разъема питания FDD.
Наименование разъема | Количество коннекторов |
| 24 pin Main Power Connector | 1 (разборный) |
| 4 pin 12V Power Connector | 1 |
| 8 pin SSI Processor Connector | 1 |
| 6 pin PCI-E 1.0 VGA Power Connector | 2 |
| 8 pin PCI-E 2.0 VGA Power Connector | — |
| 4 pin Peripheral Connector | 6 |
| 15 pin Serial ATA Connector | 4 |
| 4 pin Floppy Drive Connector | 1 |
Количества разъемов и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, хотя размещение молексов только на двух жгутах может создать некоторые проблемы при подключении комплектующих в высоких корпусах. Стоит отметить, что все разъемы Peripheral Connector (молекс) выполнены саморазжимными (эргономичными). Размещение двух разъемов PCI-E 1.0 VGA Power Connector на одном общем жгуте проводов является менее предпочтительным решением по сравнению с использованием индивидуальных жгутов для каждого разъема, так как в этом случае ток на участке цепи от точки распайки проводов до первого разъема будет выше в два раза, что приведет к увеличению падения напряжения и нагреву проводов. Данное замечание актуально, разумеется, при использовании двух видеокарт.

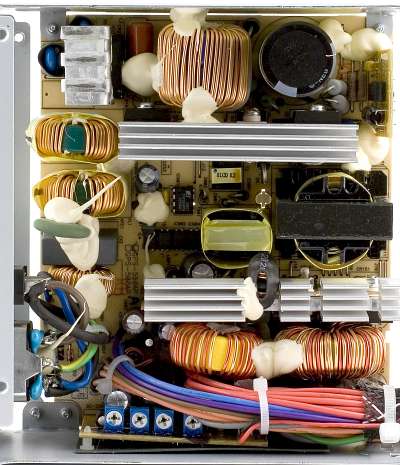

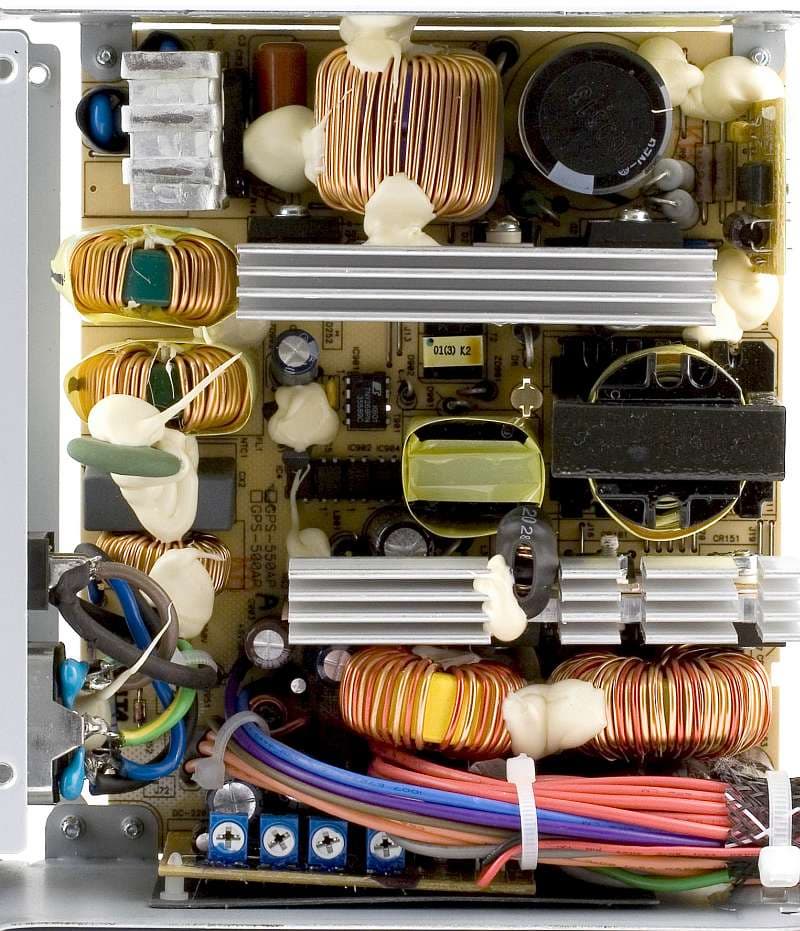

Компоновка элементов внутри блока питания имеет достаточно низкую плотность, что, в принципе, должно способствовать улучшению охлаждения и хорошему теплоотводу, и, как следствие, невысокому нагреву блока питания.

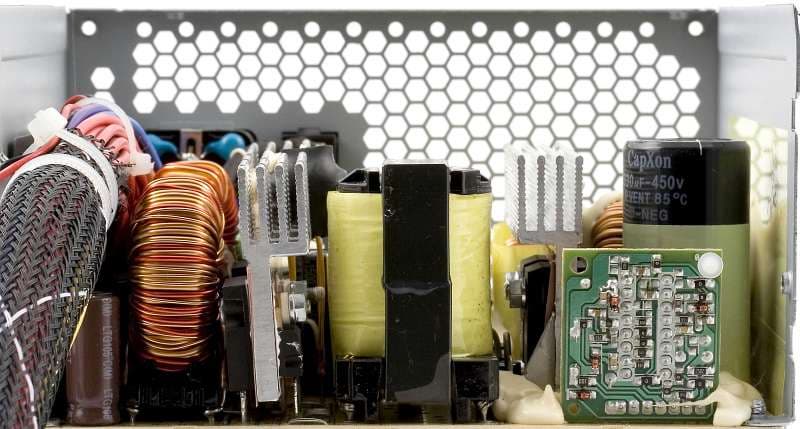

Во входном выпрямителе установлен конденсатор производства Capxon емкостью 330 мкФ (450 В), рассчитанный на максимальную температуру 85 градусов. Мощность входного выпрямителя в данном случае находится в районе 800 ватт, что для БП с маркировкой 550 – очень хорошо.
Радиаторы ключевых транзисторов и диодных сборок имеют Г-образную форму с толщиной основания 4 мм и высотой основания 30 мм.

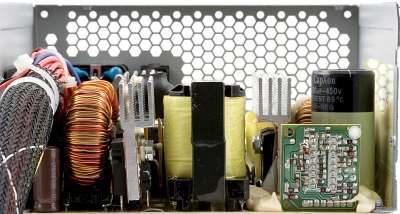

Расстояние от корпуса конденсатора выпрямителя до ближайшего силового элемента составляет около 5 мм, до радиатора ключевых транзисторов — около 8 мм. Подобную компоновку можно оценить достаточно хорошо, так как она минимизирует дополнительный подогрев конденсатора от других элементов.
Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и, скорее всего, имеет расширенный диапазон питающих напряжений от 115 В, так что у владельцев маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.
Тестирование электрических параметров

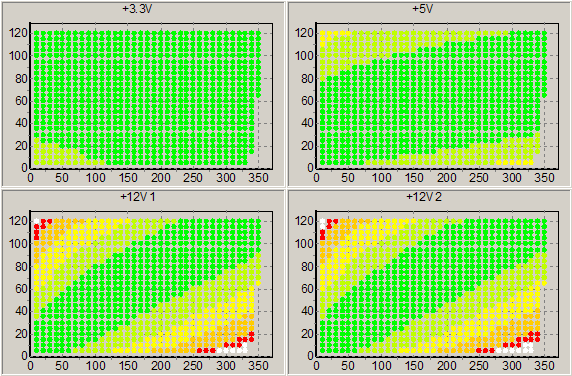

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны (по оси ординат), и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:
- насыщенный зеленый — 1% (отлично, 5 баллов);
- светло-зеленый — 2% (очень хорошо, 4 балла);
- желтый — 3% (хорошо — 3 балла);
- оранжевый — 4% (удовлетворительно — 2 балла);
- красный — 5% (плохо, но в пределах нормы — 1 балл);
- белый — более 5% (неудовлетворительно — 0 баллов).
По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.
Оценка выставляется по худшему цвету (отклонению), при условии, что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:
- коэффициент для 12V — 4×;
- коэффициент для 5V — 2×;
- коэффициент для 3,3V — 1×.
Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:
- O3,O5,O12 — оценки для линий 5, 12 и 3,3 В;
- К3, К5, К12 — вышеуказанные коэффициенты.
Блок питания Chieftec GPS-550AB-A
| 3,3V | 5V | 12V | Общая | |
|---|---|---|---|---|
| По всей полуплоскости | очень хорошо | очень хорошо | плохо | 2,29 (удовлетворительно) |
| В рабочем диапазоне | отлично | отлично | отлично | 5 (отлично) |
Напряжение 12V выходит из диапазона допустимых значений, но только при граничных значения мощности нагрузки, так что в реальной системе с подобным поведением блока питания столкнуться не придется. Значение напряжений 5V и 3.3V при этом практически идеальны.
В рабочей зоне значения всех напряжений имеют отклонение не более одного процента, что весьма похвально.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае реальная системная мощность составила — 402 Вт.
Очередной этап тестирования заключается и измерений полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
Коэффициент полезного действия в среднем по всему диапазону мощности составил около 82 процентов, что можно считать хорошим показателем. При этом КПД в зоне до 260 Вт составил 83 процента. Коэффициент мощности у данного блока питания составил в среднем 83 процентов, что является средним показателем, но для БП, оснащенных активным корректором коэффициента мощности это достаточно низкое значение.
Также мы приняли решение приводить график мощности, расходуемой на нагрев, что позволить более удобно сравнить примерное тепловыделение различных моделей блоков питания.
В данном случае мы видим, что мощность, затрачиваемая на нагрев элементов блока питания в ходе преобразования электроэнергии, различается, и у тестируемого БП Chieftec GPS-550AB-A она несколько меньше, чем у протестированного ранее Glacial Power GP-PS550BP.
Тестирование системы вентиляции
В ходе данного этапа тестирования мы изучим возможности системы охлаждения блока питания посредством его эксплуатации со статичной нагрузкой в течение часа. Для сравнения тестирование проводится на двух различных номиналах мощности.
Скорость вращения вентилятора стабильна, и при средней нагрузке находится в районе 500 оборотов в минуту, что с учетом использования 120 мм вентилятора создает очень низкий уровень шума. При высокой мощности скорость вращения повышается, то, тем не менее, остается на эргономичном уровне.
Рассмотри динамику температуры воздуха, выдуваемого вентилятором. В данном случае мы приводим не абсолютные, а относительные температуры, то есть фактически — это разница между измеренным значение температуры воздушной смеси и температурой окружающей среды в момент проведения измерений. В основном это сделано для исключения влияния колебаний температуры на результат измерения и повышения удобства сравнения результатов различных блоков питания.
Нагревается блок питания достаточно слабо даже при достаточно высокой нагрузке, не говоря уже о средней. Повышение температуры было зарегистрировано примерно на пять градусов от комнатной, что, безусловно, является весьма хорошим показателем.
Субъективное тестирование шумовых характеристик блока питания
Данный этап тестирования проводится в комнате, площадью 18 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.
Тестируемый БП работает довольно тихо, при низкой нагрузке услышать его очень и очень сложно, при средней нагрузке услышать его можно, но шум при этом больше похож на слабый шелест. В итоге, шум блока питания был оценен на три балла (тихо) из четырех возможных.
Рейтинги и коэффициенты
Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или с реальной системной мощностью мы познакомились чуть выше, во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 402 Вт.
Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 402/550 = 0,731
Это неудовлетворительный результат, свидетельствующий в данном случае о том, что производитель решил добрать общую мощность за счет маловостребованной шины 3,3&5V.
Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве, по данным прайс-ру, то есть, проще говоря, мы получаем коэффициент, показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше. В данном случае средняя цена на момент тестирования составила 62$, соответственно КЭЦ = 402/62 = 6,48 Вт/доллар
Результат можно оценить как достаточно хороший. Для данного блока питания он также выше, чем для обеих модели производства Glacial Power мощностью 450 и 550 ватт.
Итоги
Блок питания Chieftec GPS-550AB-A стоит рассматривать в качестве БП мощностью 450 Вт, и в этом качестве он весьма неплох. Правда, на краях диапазона мощности были зарегистрированы достаточно большие отклонения, но получить подобные значения мощности по каналам в реальном системном блоке, а не на тестовом стенде практически невозможно. Однако перфекционистам данный блок питания покупать не стоит, чисто с психологической точки зрения, — чтобы не снились дурные сны. Блок питания вполне пригоден к эксплуатации, особенно в системах средней мощности с одной видеокартой.
Из достоинств блока питания помимо длинных проводов и большого количества разъемов стоит отметить низкий уровень шума, а также достаточно низкое тепловыделение.
