Удлинитель Defender DFS-701 с управлением по USB


Розетки, они и в Африке розетки. Обычно, они есть везде, где есть электричество. И, так же обычно то, что мы ими пользуемся, чтобы питать все разнообразие своей аппаратуры и бытовой техники. Но, количество этого хлама в наших жилищах неумолимо растет и розеток начинает не хватать. Вот и придумывают человеки всякие там разветвители, удлинители, и удлинители вместе с разветвителями. Удлинили! Разветвили! Чего же боле? Нет, нам мало! Хотим чего-нибудь умного! Но, чего умного можно ожидать от такого примитивного устройства, как удлинитель с разветвителем? Ну, сетевой фильтр в него добавили, но это не очень умно. Хотя, согласимся, полезно, так как защищает электронную начинку нашего дома от не всегда доброкачественного электропитания. Но, все равно еще не умно. А хочется ведь чего-то эдакого. Далее, заставляем думать нашу лень, ведь, как известно, именно она, и является двигателем прогресса. Ага! Лень, как обычно, утверждает, что чем меньше мы двигаемся, тем нам приятнее. Отсюда следует, что вставать с насиженного рабочего места, для того чтобы выключить или выключить какой-нибудь электроприбор, нам будет неприятно. Намного приятнее, если включать-выключать что-либо, мы будем прямо сидя в кресле. Значит, то умное, что мы хотим от примитивной розетки, есть управление ею. Или, другими словами, мы хотим управления электропитанием.

В общем-то, на сегодняшний день, устройства управления электропитанием не являются новшеством. Однако, практически все, что существует в этой области, не предназначено для пользователей домашних ПК или небольших офисов. Существуют источники бесперебойного питания, способные в некоторой степени управлять своими выходными розетками, но эти устройства из-за своей цены, да и не только из-за нее, пока что устраивают не всех. А управлять сетевыми розетками на расстоянии, все же хочется. Так что же делать? Кто же поможет пользователю, не желающему приобретать источник бесперебойного питания или отдельную систему управления питанием, но желающего этого самого управления? Возможно, поможет ему удлинитель с управляемыми розетками. И, так же возможно, что им будет как раз то устройство, которое мы рассмотрим сегодня.

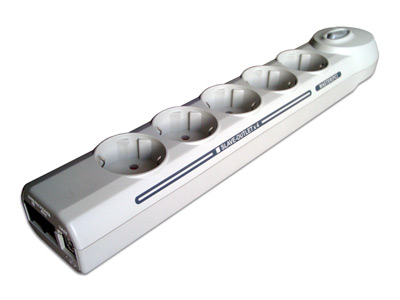

Перед вами Relocatable Power Tap — Defender DFS-701. Казалось бы, ничем не примечательный удлинитель, коих полным-полно на прилавке любого компьютерного магазина. Разве, в наше-то время, удивить покупателя пятью сетевыми розетками и выключателем? Конечно, нет. Тот факт, что на боковой стенке корпуса Defender DFS-701 что-то написано и установлены разъемы, при беглом осмотре тоже не вызовет интереса или подозрения — да мало ли сейчас можно встретить розеток со встроенным сетевым или телефонным фильтром? И все же, давайте присмотримся внимательнее и выясним, что за надписи нанесены на боковую стенку корпуса и что за разъемы установлены в его торце. Начнем, пожалуй, с разъемов.

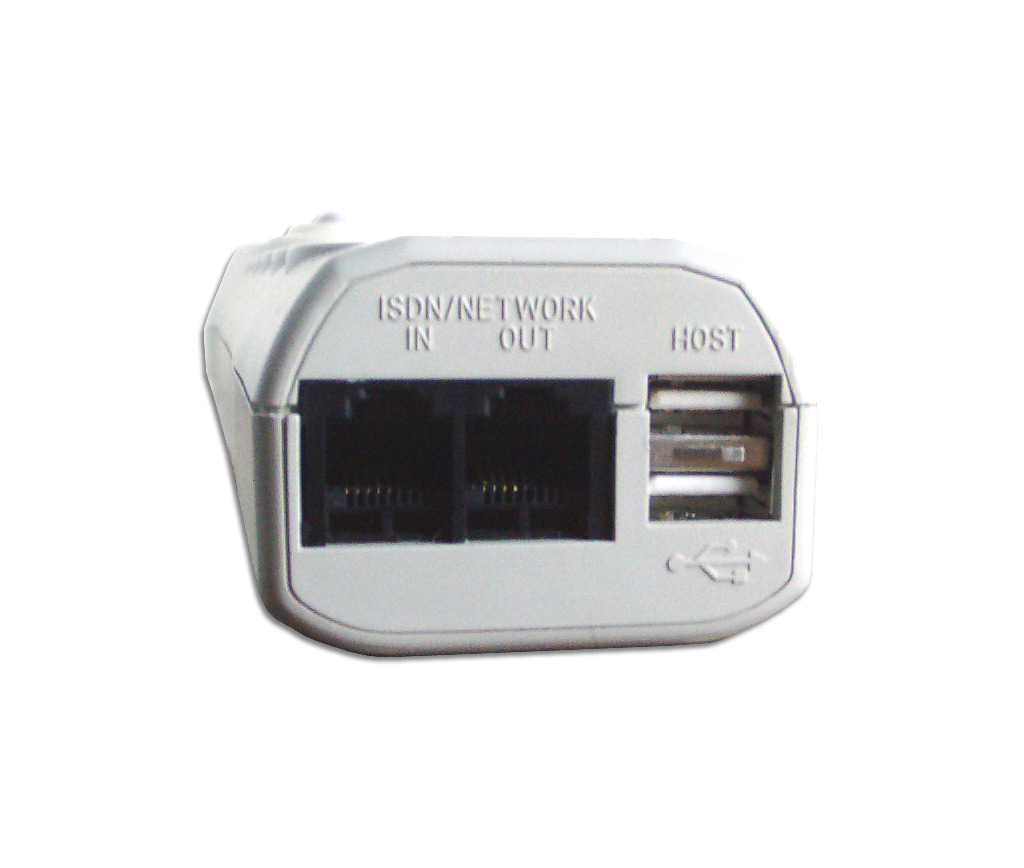

Как я уже писал, розетками для сетевых разъемов RG-45, сейчас никого не удивишь. Это вполне обычный атрибут многих современных удлинителей. Однако, рассматривая Defender DFS-701, рядом с этими розетками вы обнаружите, так же, еще и пару розеток USB, подобных тем, что устанавливаются на материнских платах персональных компьютеров. Рядом с этими розетками нанесены и соответствующие надписи. Странно, не правда ли? Зачем удлинителю USB розетки? Но, установлены они не случайно, и в подтверждение тому, в комплекте Defender DFS-701, вы обнаружите USB кабель A-A, длиной 1.76м.




Продолжив осмотр устройства, на боковой стенке его корпуса, вы обнаружите надпись, как бы разделяющую пять выходных розеток удлинителя на две группы. Первая “MASTER (PC)” группа состоит всего из одной розетки, а вторая “SLAVE” группа, соответственно, из четырех оставшихся. Более, ничего удивительного Defender DFS-701 в себе не таит. Но, к чему же, все-таки, надписи около розеток и USB разъемы? Отвечать на этот вопрос, лучше всего, рассказывая о подключении устройства и приводя конкретные примеры. Именно так я и поступлю. И так, включаем Defender DFS-701 в работу!

Скорее всего, подключая свой компьютер и периферийное оборудование к удлинителю, вы не задумываетесь о том, в какую выходную розетку включить сам ПК, в какую принтер, и так далее. В данном же случае, задуматься придется, ибо для включения ПК предназначена одна совершенно конкретная выходная розетка. Именно она и обозначена на корпусе Defender DFS-701, как “MASTER (PC). Все остальное оборудование, которое вы подключаете к удлинителю, включается в розетки “SLAVE”, в любой последовательности. Что далее? А далее, просто необходимо, используя поставляемый вместе с удлинителем кабель, подключить Defender DFS-701 к USB порту вашего ПК. Только после этой операции, устройство можно считать полностью подключенным и оно будет правильно функционировать. Теперь, его можно включить. Следует особо отметить, что Defender DFS-701 не требует установки драйвера, так как, несмотря на подключение к USB порту, USB устройством он не является.

Включается Defender DFS-701 так же, как и подавляющее большинство подобных устройств — выключателем, расположенным на верхней крышке корпуса. После включения должен загореться светодиод красного свечения, установленный рядом с сетевым выключателем. Вот и все — устройство включено, но… но напряжение на всех, кроме одной, выходных розетках отсутствует. Нетрудно догадаться, что той единственной розеткой, на которой будет присутствовать напряжение, является розетка “MASTER (PC)”. Так что, подключенные к розеткам “SLAVE” периферийные устройства, пока что, обесточены. Однако, и ваш компьютер пока что выключен. Хотя, розетка “MASTER (PC)”, в которую он включен, под напряжением и ничто не мешает, нажав на системном блоке кнопку Power, включить его. Что ж, включаем компьютер и… вслед за этим, включаются и все розетки “SLAVE”. Просто? Конечно! И не только просто, но и удобно. Ведь, при таком подключении, можно не заботиться о выключении периферии, каждый раз, как вы закончили работу и выключили свой компьютер. Defender DFS-701 сам обесточит все подключенное к его “SLAVE” розеткам оборудование, после того, как будет выключен ПК. Решение простои и удобное, однако, у вас может возникнуть целый ряд вопросов. Надеюсь, что далее в тексте вы получите ответ на большинство из них.

Думаю, что первый вопрос, который возникнет у пользователя, будет звучать примерно так — «А можно ли использовать Defender DFS-701 отдельно от компьютера?» Да, можно. Но, не будучи подключенным, к USB порту включенного компьютера, он, естественно, не включит свои “SLAVE” розетки. Так что, в вашем распоряжении окажется самый обыкновенный удлинитель с одной розеткой. Ну, и какой спрашивается в этом толк? Не лучше ли, для этих целей, купить более дешевое устройство, без всякого там управления розетками?

Второй очевидный вопрос, это использование USB порта вашего ПК. И правда, получается что, один USB порт используется, всего лишь, для управления розетками? Да, используется. Однако, он вовсе не потерян для пользователя, который, я думаю, найдет для него применение. На фотографии хорошо видно, что у Defender DFS-701 два USB гнезда. Если открыть корпус удлинителя, то выясняется, что розетки соединены параллельно. Одну из них пользователь использует для соединения удлинителя с портом компьютера. Вторую же, можно использовать на свое усмотрение, подключив к ней какое-либо USB устройство. Конечно, подключение, скажем, мышки к удлинителю будет выглядеть достаточно странно. Но, согласитесь, такое решение все же лучше, чем полная потеря одного USB порта. О том же, влияет ли Defender DFS-701 на USB порт, к которому он подключен, я скажу позже.

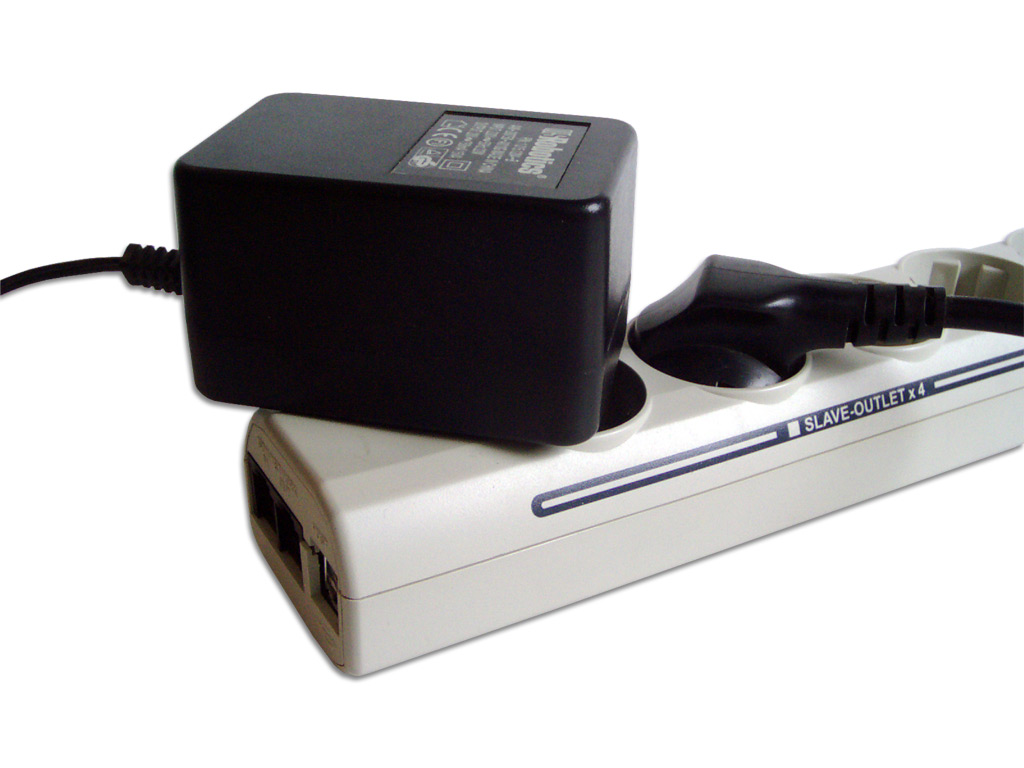

Последний вопрос, который я предвижу, относится к практическому применению Defender DFS-701. И тут, при всем удобстве, которое создают управляемые розетки, у него все же находятся недостатки. Заключаются они в расположении этих самых розеток. И все бы ничего, но все они отстоят друг от друга лишь на 4.8мм. Хорошо, если подключаемая к ним аппаратура оснащена сетевым кабелем с соответствующей вилкой на конце. А если питание периферийного устройство осуществляется от внешнего сетевого блока питания? Чаще всего в таких случаях, сетевая вилка и сам блок питания, конструктивно, представляют собой одно целое. На фотографии ниже, я, в качестве примера, привожу включенный в Defender DFS-701 сетевой блок питания для внешнего модема USRobotics Courier.

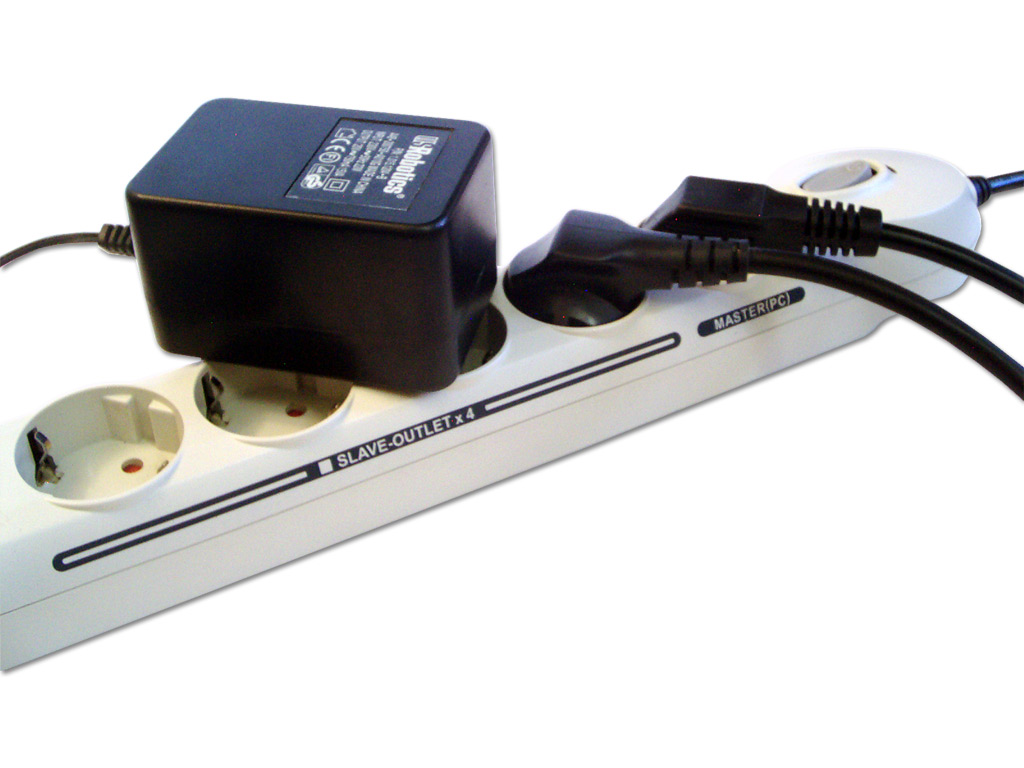

Как видите, проблем не возникает, если подобный блок питания в системе только один и его включают в крайнюю розетку “SLAVE”. Если же, включить его в любую другую розетку, то из-за размеров корпуса блока питания, вы не сможете пользоваться, по крайней мере, одной соседней с ним розеткой. А если корпус блока питания будет больше показанного на фотографии? В этом случае, даже при включении его в крайнюю розетку, пользователю будет недоступна соседняя с ним розетка. Как видите, отсутствие хотя бы одной отнесенной на большое расстояние розетки для включения в нее внешних блоков питания аппаратуры является довольно существенным недостатком Defender DFS-701. Данная проблема может быть решена включением в его выходные розетки различных разветвителей. Но, от этого рассматриваемое устройство не станет совершеннее, хотя, проблема и будет решена.

Хоть это и несколько смешно, но, рассматривая Defender DFS-701, можно говорить о масштабируемости. Представьте себе последовательное соединение, например, двух таких устройств. При этом, ПК включается в “MASTER (PC)” розетку второго удлинителя, который, в свою очередь, включен в такую же розетку первого. Оба устройства соединяются USB кабелем, и одно из них подключается к порту компьютера. Естественно, что при такой схеме, после включения ПК будут включены “SLAVE” розетки обеих удлинителей. Такое включение Defender DFS-701 вполне допустимо, но, как мне кажется, несколько дешевле будет подключить несколько простых и дешевых удлинителей к одному единственному Defender DFS-701, подключенному к компьютеру.

А теперь, перед тем как сделать окончательные выводы относительно рассматриваемого сегодня Defender DFS-701, давайте, просто ради любопытства, заглянем внутрь его корпуса.

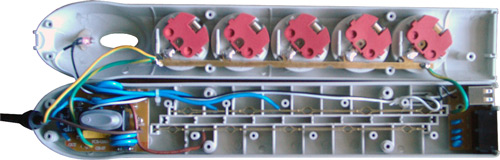

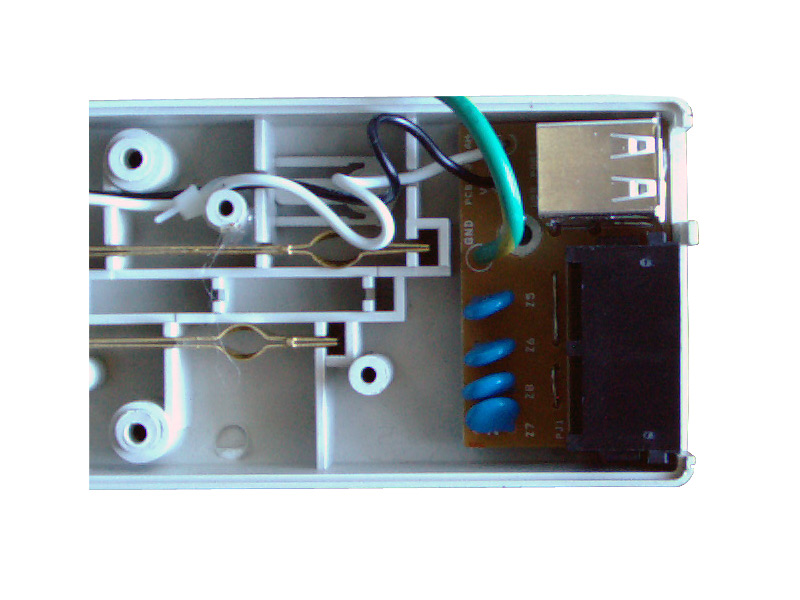

Отвинтив семь шурупов и открыв корпус можно увидеть то, что изображено на приведенной выше фотографии. Розетки простейшей конструкции и две печатных платы. Как видите, ничего сложного нет, хотя, я надеюсь, вы и не ожидали увидеть, внутри Defender DFS-701, мини-ЭВМ. На плате высокого напряжения, помимо выключателя, плавких предохранителей, и примитивнейшего фильтра высокочастотных помех, установлено реле, которое и отвечает за включение/выключение четырех розеток “SLAVE”. Для управления этим реле используются сигналы GND и VBus, USB интерфейса, отведенные для цепей питания подключаемых к нему устройств. Как вы понимаете, розетки LAN фильтра и емкости, из которых он состоит, не имеют никакого отношения ни к USB розеткам, ни к плате высокого напряжения. Ну, разве что, у всех у них общая шина заземления. Возвращаясь же к высокому напряжению, хочу заметить, что плавкие предохранители призванные не допустить перегрузки Defender DFS-701 по току, запаяны в печатную плату. Соответственно, в случае их выгорания, пользователь, не обладающий навыками работы с паяльником, не сможет заменить их самостоятельно. Думаю, что это, как и расположение выходных розеток, можно считать недостатком Defender DFS-701.

Выводы

Теперь, давайте я попробую суммировать все написанное выше и сделать из этого какие-нибудь выводы. И, для начала, сложим отрицательные черты Defender DFS-701, которые мне удалось обнаружить. Их будет всего две:

  1. Невозможность замены плавких предохранителей пользователем, не владеющим навыками работы с паяльником.
  2. Отсутствие, хотя бы одной, специальной (отнесенной в сторону от остальных) розетки для подключения внешних блоков питания периферийных устройств.

Компенсируются ли эти минусы, какими-либо положительными качествами? На мой взгляд — безусловно! Мне кажется, что Defender DFS-701 не следует рассматривать ни как сетевой фильтр, ни как универсальный разветвитель. В него всегда можно включить какой-либо другой удлинитель или разветвитель, в который, в свою очередь, включать различные блоки питания и прочие устройства. Данное же устройство, я рассматриваю, в основном, как, хоть и примитивную, но систему управления питанием. А с этой функцией, в рамках своих возможностей, Defender DFS-701 справляется прекрасно. Он действительно позволяет не вспоминать о том, что нужно выключить принтер, сканер, внешний модем, игровой манипулятор, и монитор, тогда как вы закончили работу и выключили свой ПК. И это притом, что его цена будет сравнима с ценой обычных удлинителей с сетевыми фильтрами (предполагаемая розничная цена Defender DFS-701 — $12). Так что, лично для себя я сделал вывод, что данное устройство окажется весьма полезным и, вероятнее всего, будет пользоваться спросом. Так это или нет, покажет время.

К сожалению, сэмпл (предпродажный образец) Defender DFS-701, выданный мне для написания этого материала, был еще без упаковки. И, я сожалею, что не могу привести ее фотографию, которая могла бы помочь покупателю быстро и безошибочно узнавать Defender DFS-701 на прилавках магазинов.



Defender DFS-701 предоставлен на тестирование компанией ТОР
