Два графических процессора на одной печатной плате — такой способ повышения производительности используется в графических ускорителях верхнего сегмента. Специалисты компании Yeston воспользовались этим способом при проектировании 3D-карты на графических процессорах массового сегмента AMD Juniper. Да, тех самых, которые стали основой 3D-карт серии HD 5700.

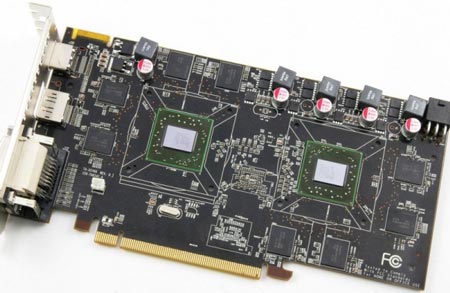

Показанная на снимке модель Radeon HD 5770 X2, по сути, она представляет собой два ускорителя Radeon HD 5770 с 1 ГБ памяти GDDR5 каждый, скомпонованных на одной печатной плате и использующих общий интерфейс PCI-Express. Для подключения к общему интерфейсу используется мост PLX (вероятно, такой же, как в 3D-карте Radeon HD 5970).
Оба процессора расположены на одной стороне печатной платы, микросхема моста PCI-Express — на другой, а микросхемы памяти находятся на двух сторонах. Питание построено по схеме «4+1 фаза». Дополнительное питание поступает по одному шестиштырьковому разъему. Графические процессоры связаны внутренним интерфейсом CrossFire. Предусмотрена работа карты в составе более сложной многопроцессорной конфигурации, включающей три или четыре GPU Juniper.

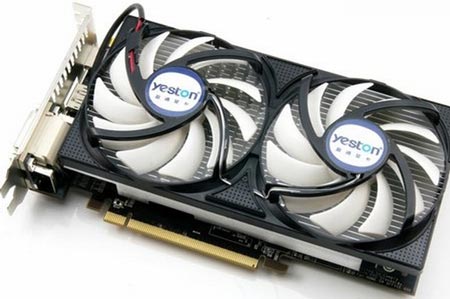

Конструкция системы охлаждения включает два 90-миллиметровых вентилятора. Тактовые частоты графических процессоров и памяти находятся на штатных отметках, заданных AMD для Radeon HD 5770: 850 и 1200 (эффективная 4800) МГц. Карта оснащена двумя портами DVI, портом HDMI и портом DisplayPort.
Источник: www.techPowerUp.com
