NVIDIA GTX260 в эпоху кризиса становится дешевле, благодаря упрощению

Конец прошлого, 2008 года, был примечателен, например, тем, что серия NVIDIA GTX200 стала первой, в которой стал использоваться 55-нм GPU. Эти карты базируются на плате Р654, которая стала стоить чуть дешевле, чем Р651. В такой конструкции, как уже известно, число слоев PCB сокращено с 14 до 10. также для снижения себестоимости было решено избавиться от чипа Volterra.

Но в NVIDIA задумали сделать третье поколение GTX260, ещё более простое и дешевое. Эти карты будут построены на платах с кодовым обозначением P897/D10U-20.

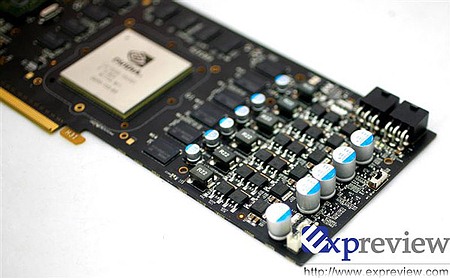

Продукт Colorful на новом дизайне GTX260

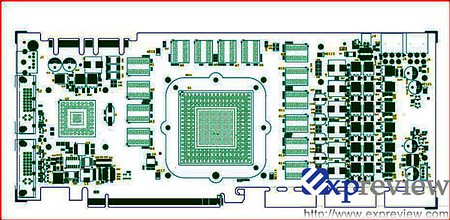

Референсный дизайн P897, разосланный компаниям-партнерам NVIDIA, говорит о том, что новые ускорители на GeForce GTX260 станут проще и дешевле. PCB этих решений насчитывают уже не 10, а 8 слоев, система питания представлена формулой 4+2 NVVDD с регулятором питания ADP4100 (без интерфейса I2C для контроля напряжения питания). Цепь питания FBVDDQ сокращена с 2 фаз до 1. Также «сокращение» коснулось и блока мосфетов, группа которых теперь представляет собой DPAK, а не LFPAK.

Длина печатной платы останется прежней, уменьшится только ее высота — на 1,5 см. Также в GeForce GTX260 третьего поколения будет сокращен BIOS EEPROM — с 1 Мбита до 512 Кбит и будут устанавливаться более дешевые DVI-разъемы.

Все эти изменения позволят сократить себестоимость производства готового ускорителя... на 10-15 долл., что также должно привести и к удешевлению продукта и для конечного потребителя.

Автор:

| Источник: Expreview
