Миниатюризация компонентов и повышение степени интеграции затрагивает все узлы современной техники, особенно, мобильных устройств. Компания Power Integration, специализирующаяся на разработке и выпуске интегральных микросхем для цепей питания, представила новое семейство изделий для использования в недорогих зарядных устройствах аккумуляторных батарей. Новинка позволяет сократить количество используемых компонент, снизить стоимость и габариты конечных изделий.
По утверждению разработчика, семейство LinkSwitch-LP, о котором идет речь - эффективная замена для нерегулируемых преобразователей напряжения небольшой выходной мощности (до трех ватт). Обычно такие преобразователи используются в зарядных устройствах, которыми комплектуются сотовые телефоны, портативные проигрыватели, бритвы и другие персональные приборы бытовой электроники.

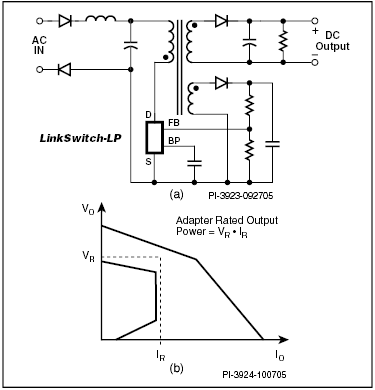

Как видно на схеме, для построения "зарядника" на базе LinkSwitch-LP необходимо всего лишь 14 компонентов. Источник указывает, что это минимальное количество среди аналогичных предложений, существующих на рынке. Входное напряжение LinkSwitch-LP - от 85 до 265 В переменного тока. В режиме холостого хода потребление энергии не превышает 150 мВт (при входном напряжении 265 В). В микросхему интегрирован мощный выходной транзистор MOSFET и цепи защиты.
Изделия LinkSwitch-LP выпускаются в корпусах DIP-8 и SMD-8. Стоимость одной микросхемы в партии из 1000 штук - 0,45 доллара (более мощный вариант стоит 0,49 доллара).
Источник: Power Integrations
