Компания ASUSTeK представила очередное серверное решение, монтируемый в стойку сервер AP1600R-E2(CS3) [высота – 1U], на двух процессорах Intel Xeon Nocona 800 (до 3,6 ГГц, 1 Мб кэш второго уровня). Сервер выполнен на базе системной платы NCL-DS1R1 (чипсет Lindenhurst, южный мост — Intel ICH5R). Плата поддерживает установку до 8 DDR333 SDRAM DIMM (регистровые, с ECC), что позволяет довести максимальный объем подсистемы памяти до 16 Гб. На плате установлены два сетевых контроллера — Broadcom BCM5721Gigabit Ethernet.
Дисковая подсистема сервера построена на базе двухканального контроллера Adaptec AIC-7902 PCI-X Dual U320 SCSI, что касается контроллера SATA/PATA, то в системе использованы возможности южного моста, т.е. поддерживаются до 2 SATA дисков с возможностью создания RAID 0, 1, а также два канала IDE (UltraATA 33 / 66 / 100, PIO Mode 0~ 4). Графический контроллер системы — ATI RageXL, 8 Мб ОЗУ. Опционально для AP1600R-E2(CS3) предлагается «нуль-канальный RAID» (zero-channel RAID, ZCR), плата, не занимающая PCI-слота (ибо устанавливается в разъем SO-DIMM) на системной плате, но при этом поддерживающая RAID 0, 1, и 5 уровней.

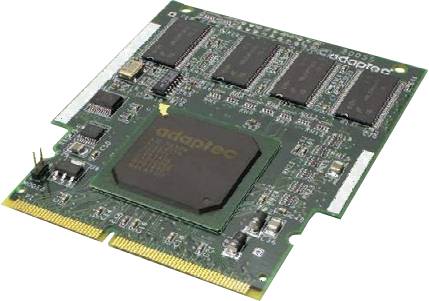

ZCR-карта
Набор слотов расширения и портов – достаточно стандартный для серверных плат: 2 порта USB 2.0 с выводом на переднюю панель, по одному порту PS/2 для клавиатуры и мыши, 1 стандартный COM-порт, 2 порта USB с выводом на заднюю панель, D-Sub, два порта RJ-45, колодки для подключения НГМД/двух НЖМД.
Что касается самого шасси, то в нем предусмотрены посадочные места под оптический привод (вариант комплектации — 24X slim CD-ROM или 1 x 8X slim DVD-ROM), посадочное место под НГМД (slim FDD), а также корзина на три НЖМД с поддержкой горячей замены. Мощность блока питания сервера – 500 Вт, габариты шасси – 670x445x43,6 мм.
Для охлаждения электронной начинки в AP1600R-E2(CS3) использованы 8 вентиляторов, распределенных следующим образом: 4 x 4056 – для охлаждения центральных процессоров, 4 x 4028 – для охлаждения карт расширения, БП.
