Активные стереоколонки Microlab Solo 7 - объективные измерения


Усилитель


АЧХ усилителя Microlab Solo 7, измеренная на резистивной нагрузке

Амплитудно-частотная характеристика достаточно ровная с небольшим завалом на низких частотах. Это позволит не перегрузить низкочастотный динамик на самых низких частотах.


Спектр искажений усилителя для 1 Вт на нагрузке 6 Ом

1 Вт, это примерно .. часов для регулятора громкости при настройках тембра в 12 часов (среднее значение). Спектр показывает отличные характеристики усилителя, гармоники высших порядков отсутствуют, есть лишь вторя и третья гармоника с амплитудами около 80 дБ, и пятая, с амплитудой 95 дБ. Остальные гармоники или отсутствуют, или ниже шумов и фона усилителя. Для данного класса активной акустики результаты очень хорошие. КГИ получился равным 0,021% при нагрузке 6 Ом, и если бы не было фона, цифра была бы ниже.

Субъективно, громкость звучания уже для 1 Вт выше достаточной для прослушивании в ближнем поле.

Гармоники высших порядков, свидетельствующих о переходе усилителя в перегрузку начинаются с 12 Вт при искажениях 0,088% для нагрузки 6 Ом. Замер для максимальной мощности специально не делается для фиксированных 10%, т.к. если усилитель ушел в перегрузку и воспроизводит сигнал с повышенными искажениями, то красивые цифры в виде "100 Вт RMS и 10000 PMPO" совершенно бессмысленны.

Акустические измерения


График АЧХ колонки Microlab Solo 7,
измеренный на оси ВЧ-динамика.

Неравномерность АЧХ составляет ± 5 дБ в полосе частот от 45 Гц до 20 кГц. При этом, неравномерность АЧХ в полосе частот от 200 Гц до 17 кГц под 30 градусов составляет ± 2 дБ. Таким образом, наиболее ровная частотная характеристка достигается при развороте АС от слушателя на 30 градусов.


Графики АЧХ колонки Microlab Solo 7,
измеренные при разном положении регуляторов тембра

Здесь можно видеть наглядно работу регуляторов тембра. Судя по измерениям амплитуда сигнала изменяется в пределах 16 дБ на частоте 55 Гц и 27 дБ на частоте 15 кГц.


График АЧХ колонки Microlab Solo 7,
измеренный около фазоинвертора.

Согласно измерениям, оба фазоинвертора настроены на одну частоту, пик приходится на 45 Гц. При этом оба фазоинвертора воспроизводят допольнительно в средние частоты в районе 1 кГц, если позади АС на стене не будет использоваться звукопоглащающий материал, то в звучании может ухудшиться детальность на средних частотах. Отклик в районе средних частот разный, это следствие того, что вуферы расположены в изолированных камерах и восапроизводят не одинаковые частотные диапазоны.

Для оценки уровня искажений вводятся фиксированные уровни громкости. Это в свою очередь дает возможность сравнивать спектры искажений сделанные в разное время для разных АС.

Для сравнения можно ознакомится с результатами активной стереоакустики Microlab Solo 6.

Уровень громкости при воспроизведении розового шума выставляется равным 80 дБА на 1 м. Данный тип сигнала имеет энергетическую мощность -12 дБ и сопоставим с большинством музыкальных жанров.

При тесте синусами с энергетической мощностью - 12 дБ мы получаем анализ искажений для синусов при уровне громкости 80 дБА, это анализ искажений при воспроизведении АС музыки с громкостью чуть выше средней.

При тесте синусами с энергетической мощностью - 6 дБ мы получаем анализ искажений для синусов при уровне громкости 86 дБА, это анализ искажений при воспроизведении АС музыки с громкостью на уроне "громко".

При тесте синусами с энергетической мощностью - 0 дБ мы получаем анализ искажений для синусов при уровне громкости 92 дБА, это анализ искажений при воспроизведении АС музыки с громкостью на уроне "очень громко".

Энергетическая плотность розового шума -12 дБ, энергетический уровень синусов -12 дБ, давление по розовому шуму 80 дБА


Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 60, 400 и 2500 Гц

Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 100, 1000 и 5000 Гц

Уровень искажений небольшой. Можно видеть лишь рост гармоник высших порядков на 60 Гц, это влияние фазоинвертора.

Энергетическая плотность розового шума -12 дБ, энергетический уровень синусов -6 дБ, давление по розовому шуму 86 дБА

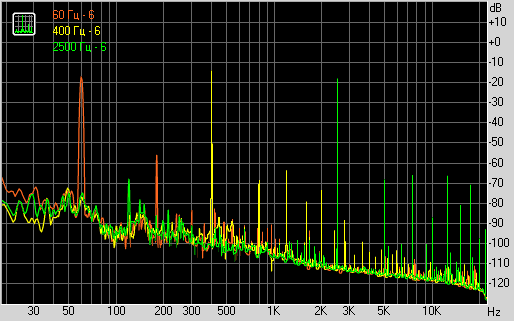

Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 60, 400 и 2500 Гц

Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 100, 1000 и 5000 Гц

Можно видеть общий рост искажений, однако для среднечастотной и высокочастотной области это лишь гармоники низших порядков. В низкочастотной области виден рост искажений, обусловленный влиянием призвуков фазоинвертора.

Энергетическая плотность розового шума -12 дБ, энергетический уровень синусов 0 дБ, давление по розовому шуму 92 дБА


Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 60, 400 и 2500 Гц

Спектры сигналов, воспроизводимые колонкой Microlab Solo 7,
при подаче частот 100, 1000 и 5000 Гц

Можно видеть общий рост искажений, в среднечастотной и высокочастотной области начинает рост гармоник высших порядков. В низкочастотной области виден рост искажений, обусловленный влиянием призвуков фазоинвертора.

Активные стереоколонки K3 C2149, обзор
Активные стереоколонки K3 C2149, объективные измерения





Кузнецов Роман aka romanrex (romanrex@ixbt.com)

Опубликовано — 4 ноября 2008 года
