Отчет тестирования усилителя для наушников Audiotrak Dr.Dac2 HP Out1

Краткий отчет

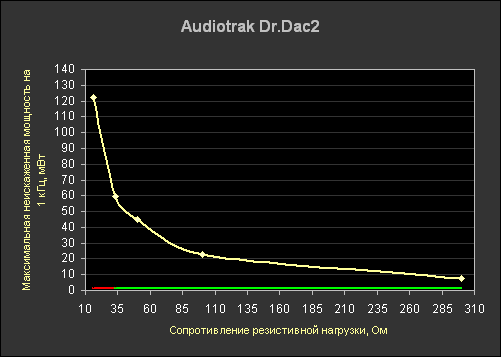

Зависимость максимальной неискаженной мощности от резистивной нагрузки

Подробный отчет

Нагрузка резистивная, Ом	Мощность на 1 кГц, мВт
16	62	122
33	30	60
50	20	45
100	10	22
300	3	7,5

Амплитудно-частотная характеристика

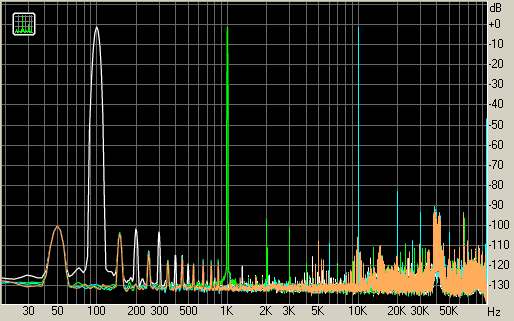

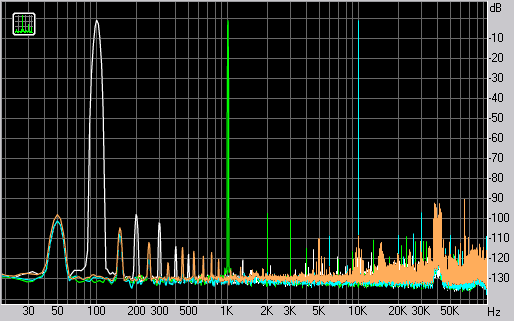

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

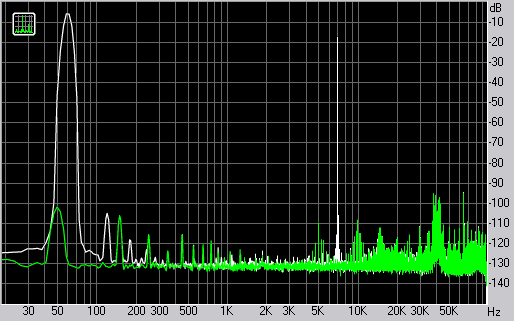

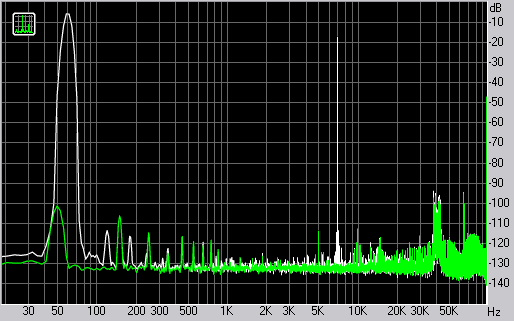

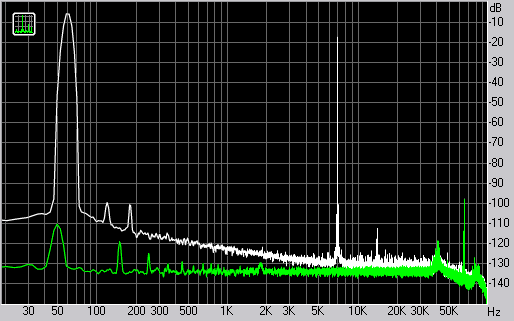

Интермодуляционные искажения - 60 и 7к Гц

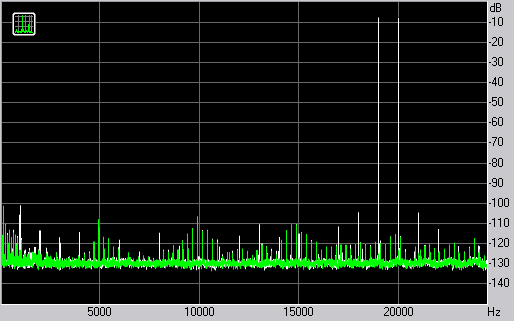

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0050
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0034

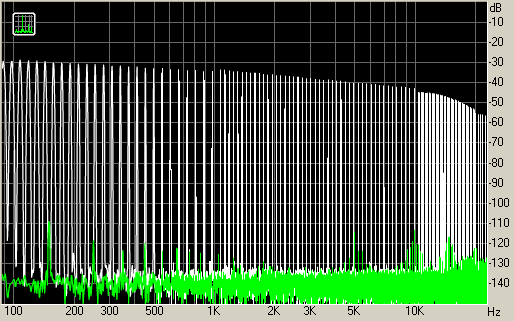

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

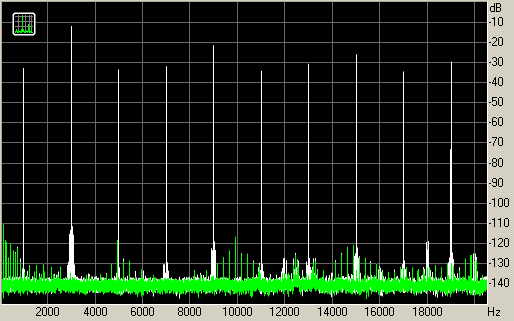

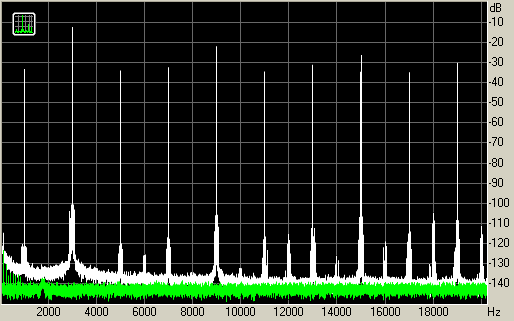

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.0 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

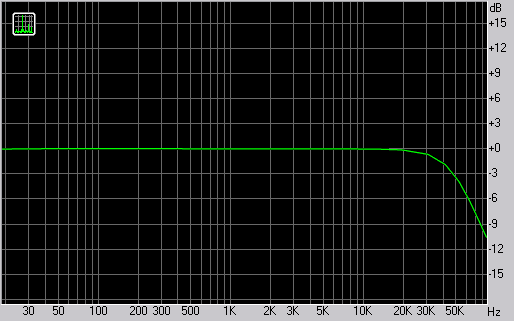

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.36, +0.04
От 40 Гц до 15 кГц, дБ	-0.20, +0.04

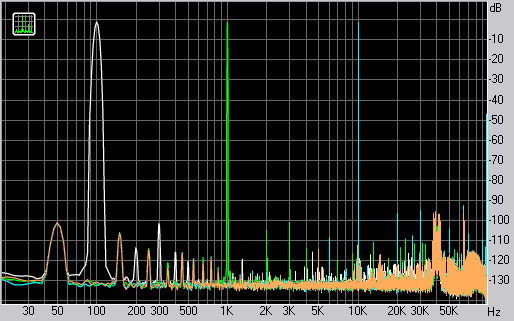

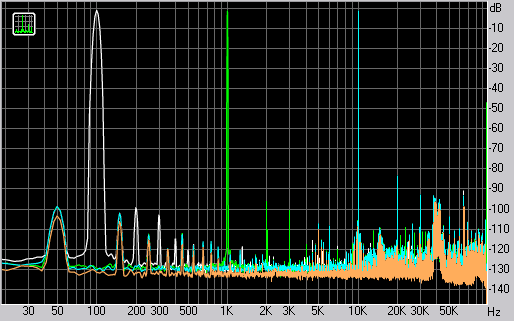

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0011	+0.0014	+0.0035
Гармонические искажения + шум , %	+0.0024	+0.0025	+0.0025
Гармонические искажения + шум (A-взвеш.), %	+0.0018	+0.0023	+0.0018

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0032
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0027

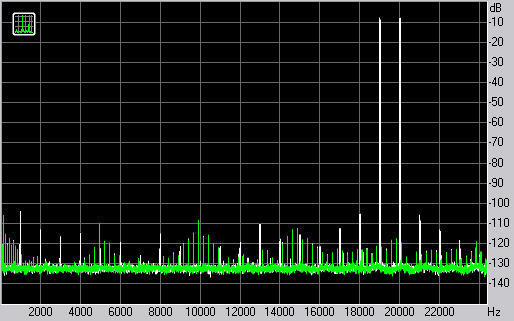

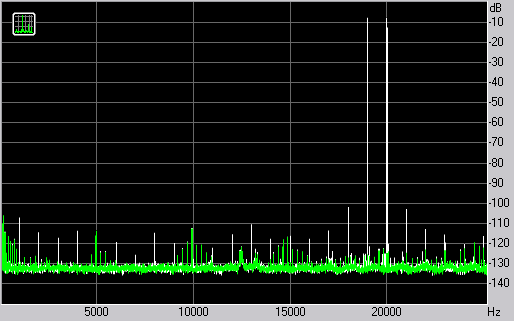

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0037
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0028

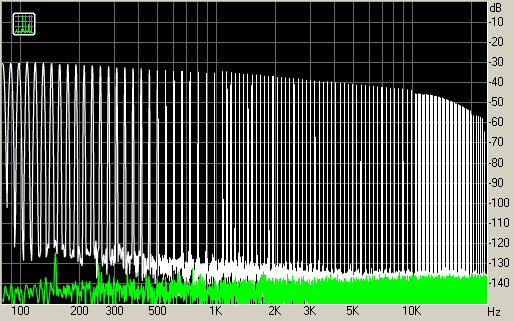

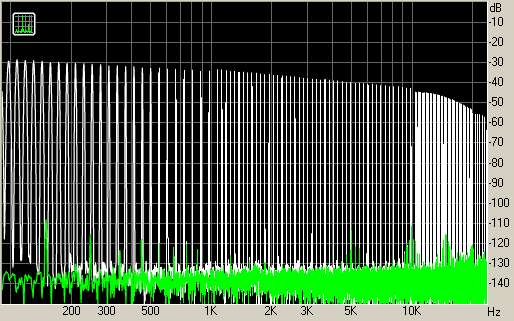

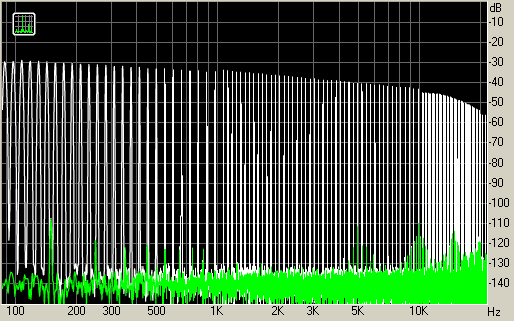

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	0/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

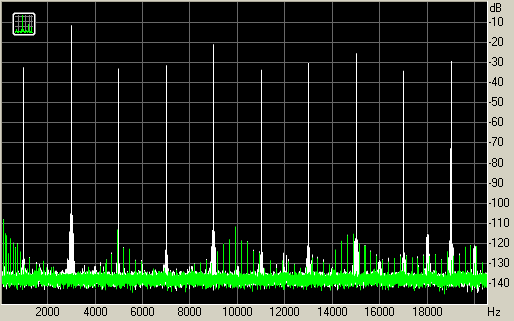

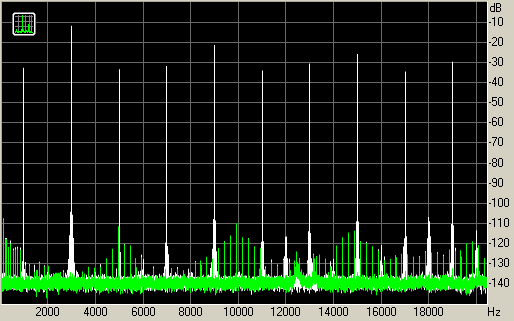

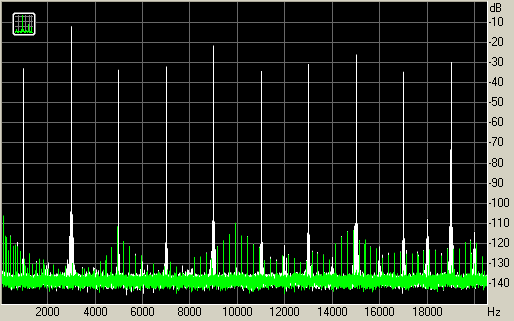

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0013	+0.0021	+0.0096
Гармонические искажения + шум , %	+0.0030	+0.0033	+0.0062
Гармонические искажения + шум (A-взвеш.), %	+0.0021	+0.0032	+0.0029

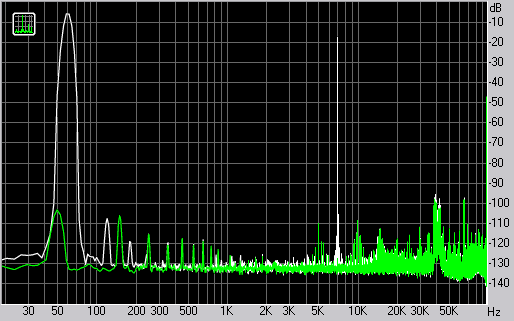

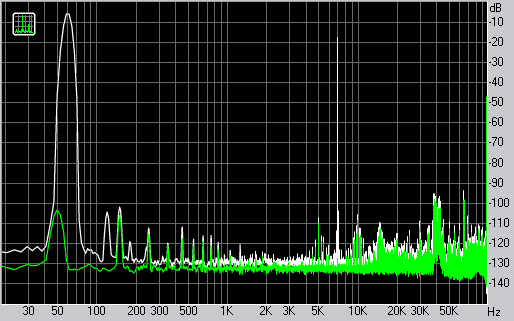

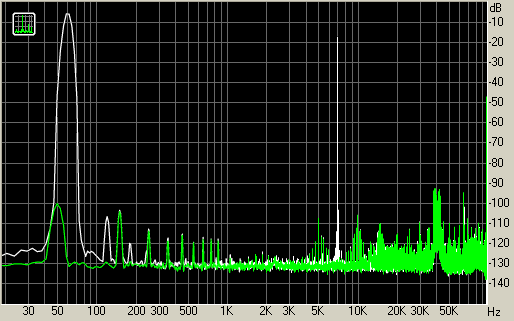

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0043
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0036

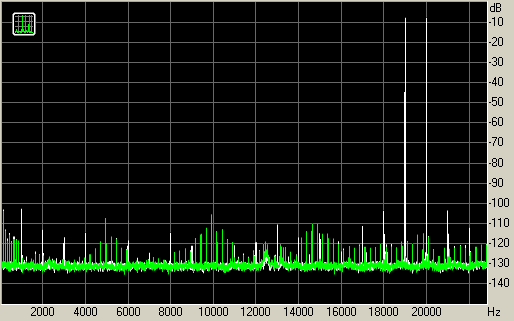

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0045
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0035

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	5/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	2/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.36, +0.04
От 40 Гц до 15 кГц, дБ	-0.20, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0012	+0.0019	+0.0080
Гармонические искажения + шум , %	+0.0025	+0.0028	+0.0052
Гармонические искажения + шум (A-взвеш.), %	+0.0018	+0.0028	+0.0024

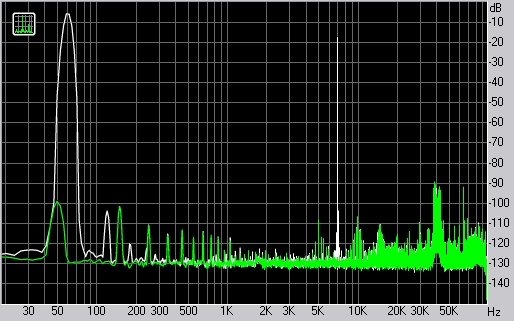

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0037
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0031

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0037
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0030

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	2/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	2/92

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.33, +0.04
От 40 Гц до 15 кГц, дБ	-0.18, +0.04

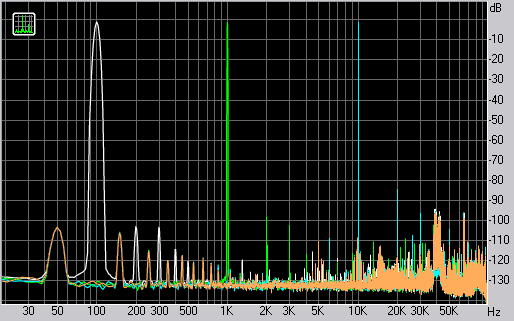

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0017	+0.0023	+0.0086
Гармонические искажения + шум , %	+0.0036	+0.0038	+0.0060
Гармонические искажения + шум (A-взвеш.), %	+0.0025	+0.0036	+0.0031

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0050
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0041

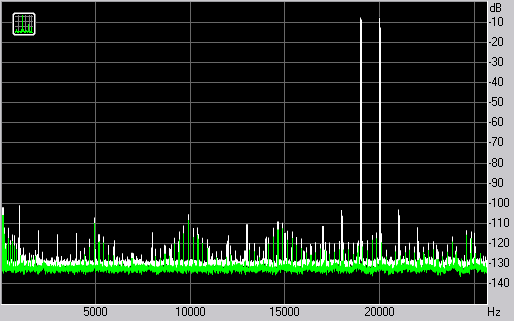

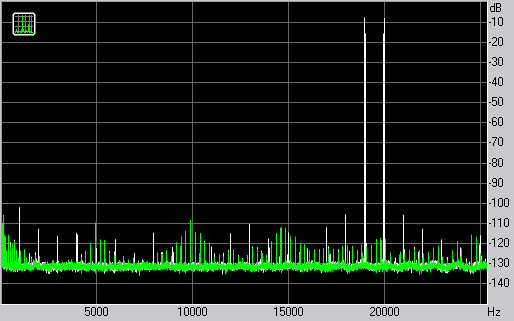

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0051
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

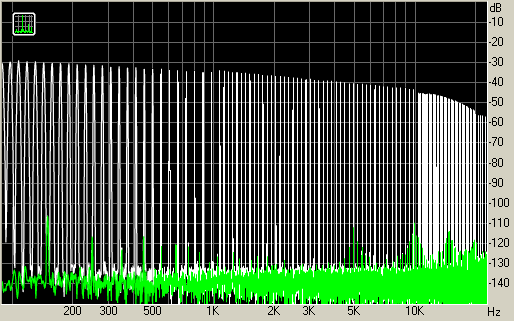

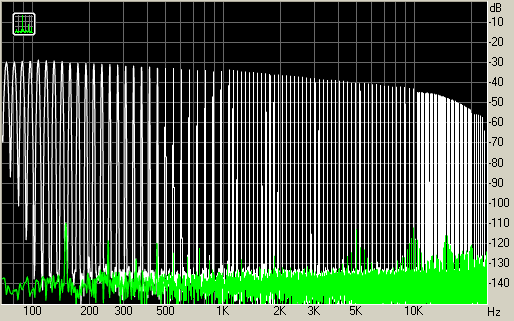

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	1/90

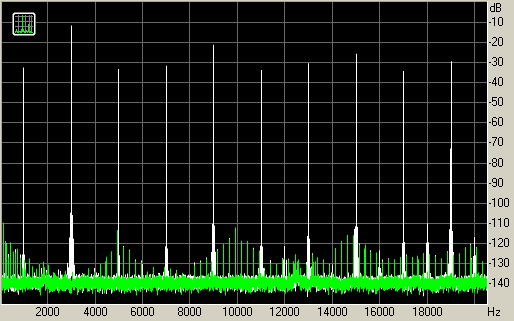

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.30, +0.03
От 40 Гц до 15 кГц, дБ	-0.17, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0016	+0.0020	+0.0064
Гармонические искажения + шум , %	+0.0030	+0.0031	+0.0046
Гармонические искажения + шум (A-взвеш.), %	+0.0021	+0.0031	+0.0024

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0040
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0033

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0041
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0034

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

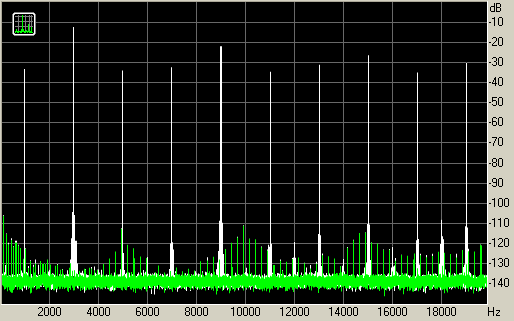

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.33, +0.04
От 40 Гц до 15 кГц, дБ	-0.18, +0.04

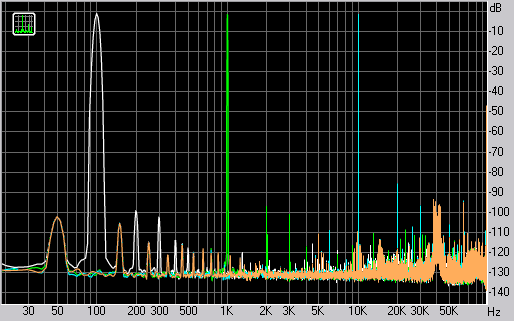

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0015	+0.0023	+0.0099
Гармонические искажения + шум , %	+0.0035	+0.0037	+0.0060
Гармонические искажения + шум (A-взвеш.), %	+0.0024	+0.0036	+0.0031

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0048
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0040

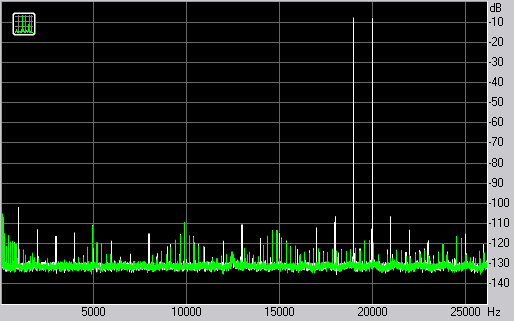

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0050
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

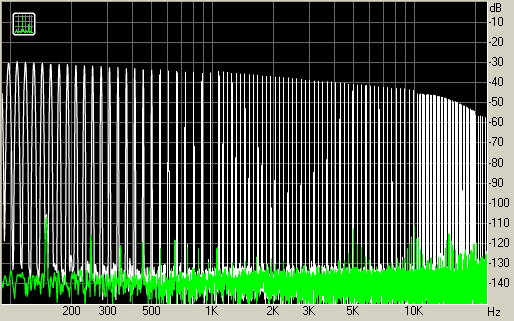

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.31, +0.03
От 40 Гц до 15 кГц, дБ	-0.17, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0016	+0.0021	+0.0066
Гармонические искажения + шум , %	+0.0030	+0.0031	+0.0047
Гармонические искажения + шум (A-взвеш.), %	+0.0020	+0.0032	+0.0024

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0039
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0033

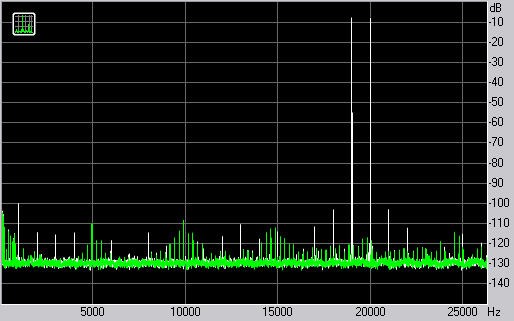

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0041
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0034

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	0/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.4 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

Нагрузка резистивная, Ом	300
Мощность на 1 кГц, мВт	3
Калибровка АЧХ	НЕТ
Выставленный уровень громкости	-
Режим максимальной неискаженной громкости	НЕТ
Резкий переход в искажения	НЕТ

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.32, +0.04
От 40 Гц до 15 кГц, дБ	-0.18, +0.04

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0020	+0.0023	+0.0043
Гармонические искажения + шум , %	+0.0036	+0.0037	+0.0036
Гармонические искажения + шум (A-взвеш.), %	+0.0024	+0.0036	+0.0024

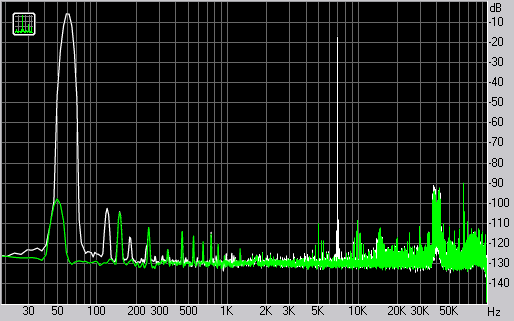

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0045
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0037

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0049
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0039

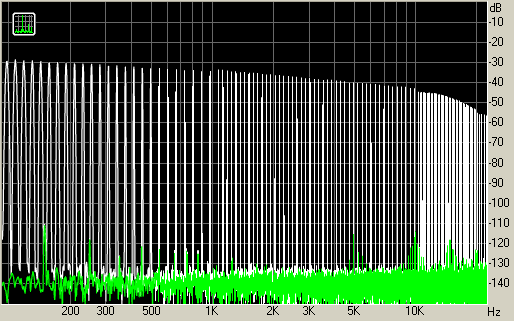

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц	ДА
Нормализация сигнала	ДА
Изменение уровня	0.3 дБ
Режим МОНО	ДА
Частота сигнала калибрации, Гц	1000
Полярность	инвертированная/инвертированная

Нагрузка резистивная, Ом	300
Мощность на 1 кГц, мВт	7,5
Калибровка АЧХ	НЕТ
Выставленный уровень громкости	-
Режим максимальной неискаженной громкости	НЕТ
Резкий переход в искажения	НЕТ

Амплитудно-частотная характеристика

От 20 Гц до 20 кГц, дБ	-0.30, +0.03
От 40 Гц до 15 кГц, дБ	-0.16, +0.03

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц

Контрольная частота, кГц	0.1	1	10
Гармонические искажения, %	+0.0018	+0.0021	+0.0022
Гармонические искажения + шум , %	+0.0030	+0.0031	+0.0025
Гармонические искажения + шум (A-взвеш.), %	+0.0020	+0.0032	+0.0020

Интермодуляционные искажения - 60 и 7к Гц

Интермодуляционные искажения + шум, %	+0.0037
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0030

Интермодуляционные искажения - 19+20 кГц

Интермодуляционные искажения + шум, %	+0.0041
Интермодуляционные искажения + шум (A-взвеш.), %	+0.0034

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка

Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ	3/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ	1/100
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ	0/90

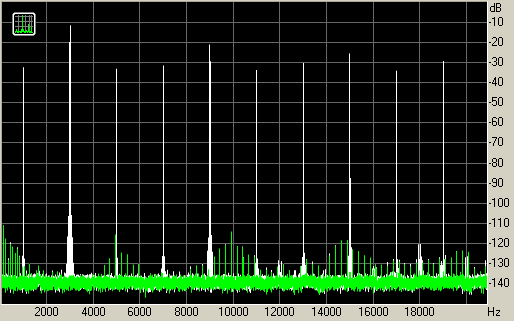

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
