Тестирование звуковых чипсетов



Хочется сказать несколько слов в дополнение статьи А. Медведева о звуковых чипсетах. Используя программу Analyser были проведены измерения звуковых характеристик нескольких карт, результаты ниже. Итак, использовались карты:

  • Creative Labs AWE64 CT-4520
  • Ensoniq ES1370
  • Super Grace Yamaha YMF-719
  • A-Trend Yamaha YMF-724
  • Super Grace ESS-1868
  • Super Grace ESS-1938 Solo-1
  • TB Daytona PCI S3 SonicVibes
  • Super Grace Trident 4Dwave-DX
  • Super Grace Vortex 8820

Первый тест — измерение АЧХ. Сигнал -20дБ. На выходе имеем:

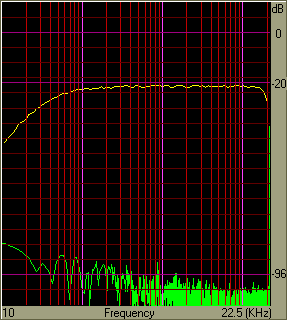

Creative Labs AWE64Ensoniq ES1370Yamaha YMF-719
Практически идеальная АЧХ, соответствующая аппаратуре высокого класса. То же самое — стандартная АЧХ со спадом на низах, Неплохо для карты такого класса. Приятная АЧХ — ровненькая, но со спадом на низах . Для карты ISA — неплохая картина

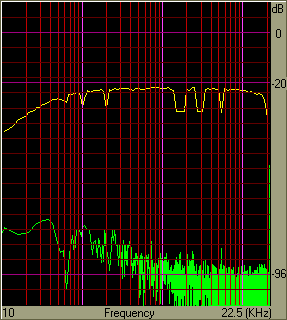

Yamaha-724ESS-1938 Solo-1ESS 1868
Приятная АЧХ — ровненькая, но со спадом на низах . Для карты ISA — неплохая картина Как и у ESS-1868, картина удручающая — АЧХ имеет провалы и соответствует магнитофону 3-го класса отвратительная АЧХ с провалами по всему спектру.

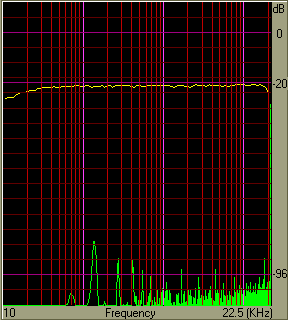

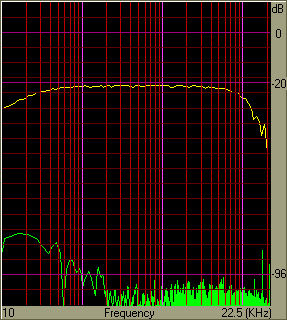

Trident 4Dwave-DXS3 SonicVibesAureal Vortex 8820
Ровная АЧХ, но со спадами на низких и высоких частотах Самая плохая АЧХ — жуткий провал на высоких частотах. Практически идеальная АЧХ.

Таким образом, только две карты имеют отличную АЧХ — AWE64 и Vortex8820. Хорошая АЧХ у карт на базе Yamaha, Ensoniq ES1370 и, в какой-то степени у Trident 4Dwave-DX. Остальные имеют АЧХ низкого качества.

Тест на шумы и наводки. Измеряется спектр в отсутствии сигнала. Уровень шума можно оценить по шкале. Наводки выглядят как пики, и можно оценить их частоту и амплитуду.

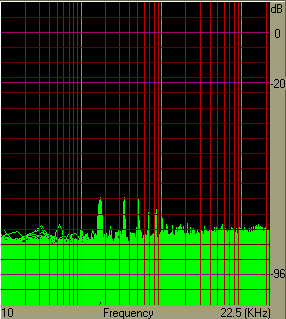

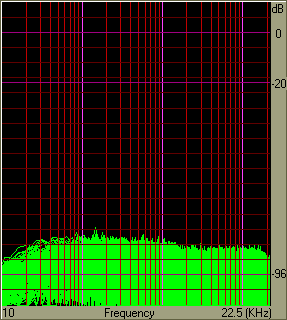

Creative Labs AWE64Ensoniq ES1370Yamaha YMF-719
Достаточно высокий уровень шумов, что характерно для этих карт. Присутствуют и наводки на средних частотах. Недопустимо высокий уровень шума для карты такого плана. Данный факт объясняется, видимо, плохим кодеком. Если учесть, что данная карта работает на шине ISA, стоит меньше 20 у.е., то уровень шума просто замечательный.

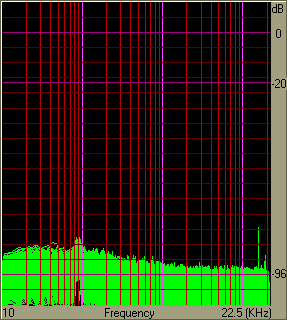

Yamaha-724ESS-1938 Solo-1ESS 1868
Не очень впечатляет, но не плохо. Есть наводки в области высоких частот. Ужасно, иначе не скажешь. средний уровень шума с наводками в области высоких частот.

Trident 4Dwave-DXS3 SonicVibesAureal Vortex 8820
В целом шумы очень маленькие, но в области низких частот выходят за допустимые пределы. Уровень шума высок, тем более для карты PCI, все-таки встроенные кодеки — атавизм. Идеальная картина — уровень шума, как и обещали меньше -90дБ

Следующий тест показывает уровень паразитного проникновения из канала воспроизведения в канал записи. Построенная АЧХ показывает на каких частотах оно сильнее всего.

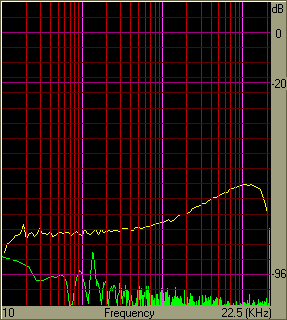

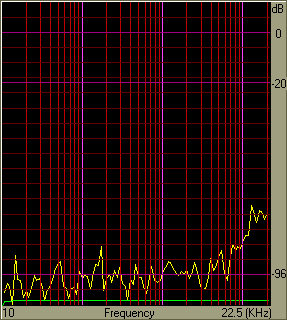

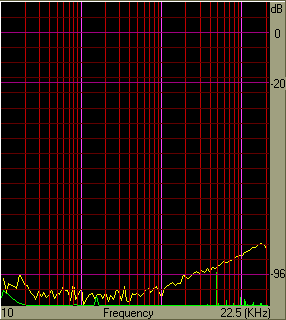

Creative Labs AWE64Ensoniq ES1370Yamaha YMF-719
Паразитное проникновение отсутствует — весь спектр лежит в области шумов. Хотя спектр и имеет повышение в области высоких частот, но все лежит опять же в области шумов. Ровный спектр говорит о том, что часть сигнала проходит в канал записи, особенно в области высоких частот.

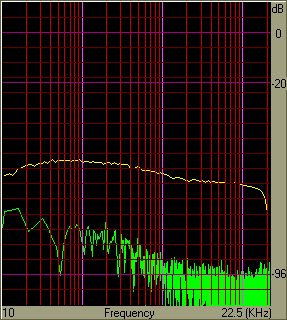

Yamaha-724ESS-1938 Solo-1ESS 1868
Никакого проникновения нет. Слишком большое проникновение. Недопустимое для качественной карты. Если сравнить спектр с АЧХ, то видно, что он пратически полностью повторяет ее, что говорит о полном проникновении сигнала.

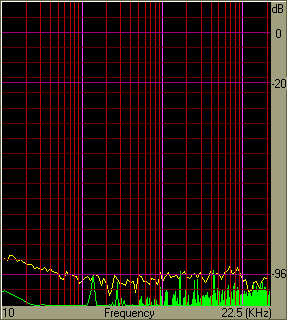

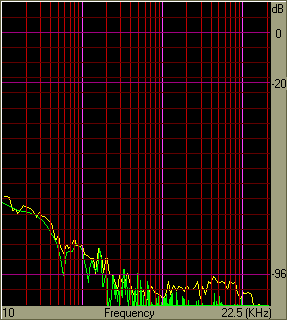

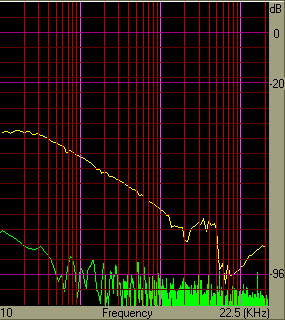

Trident 4Dwave-DXS3 SonicVibesAureal Vortex 8820
Картина была бы идеальной, но по-прежнему проблемы в области низких частот Ужас просто. Похоже для данной карты другой характеристики нет. Всем бы картам такое проникновение, точнее его отсутствие.

Итак, подведем итоги

  • Creative Labs AWE64. Традиционно хорошая карта, хотя и шумновата.
  • Ensoniq ES1370. Наверное самое большое разочарование. Но данная карта, видимо, худшая из семейства ES1370. Используется кодек не совместимый с АС'97 — соответственно высокий уровень шума. Поэтому данные результаты никоим образом нельзя применять к картам на ES1370, тем более к Creative PCI. К сожалению другой нет.
  • Семейство карт Yamaha. Традиционно приличные карты. Модель 719 работает на шине ISA и внешне похожа на ESS-1868. Однако, при той же цене явно лучше. Модель 724 относительно новая и выглядит неплохо, но могло бы быть и получше.
  • Семейство карт ESS. Все плохо. Самые худшие карты. К сожалению не было возможности протестировать карту на Maestro-2 — последней разработке ESS, поэтому было бы необъективно обвинять все продукты ESS в непригодности, тем более что и 1868, и Solo-1 позиционируются как микросхемы низшего класса.
  • Trident 4Dwave. Достаточно приличная карта, но не идеальная. Причем тестировались два образца — с кодеком AD1819 и c XWM9701. Результаты одинаковы. Первая карта прислана непосредственно из Trident как reference board. Как правило все тайваньские фирмы используют платы с такой же разводкой, не утруждаясь собственными разработками. Независимость результатов от кодека позволяет сказать, что на качество звука влияют в большей степени такие вещи как разводка, грамотность разработки аналоговой части и качество изделия. В целом же карта стоит своих 15 у.е.
  • S3 SonicVibes. Не хочется даже говорить об этой карте. Я выбрал самое лучшее — ТВ все-таки, но и эти ребята ничего не смогли сделать с кривым чипом. Все видно из результатов. Не рекомендую никому.
  • И, наконец, бесспорный лидер — Vortex8820. Просто идеальная карта по всем параметрам. Сделана в тайване. Выглядит прямо скажем не очень, но это единственная карта с идеальными характеристиками. На голову выше всех. Покупать, покупать и еще раз покупать…



23 сентября 1998 г. Автор Михаил Першин
