Kworld Xpert DVD MAKER USB 2.0 — портативное устройство видеозахвата на базе контроллера EMPIA EM2800


Пустячок, а приятно.
Поговорка

Не секрет, что сфера применения тюнеров не ограничивается просмотром телепередач, для многих пользователей основной задачей является захват и последующая оцифровка видео. Поэтому, практически все основные игроки на рынке имеют в своем арсенале платы видеозахвата, лишенные высокочастотного модуля. TV-тюнеры с интерфейсом USB 2.0 еще недавно относились к категории дорогой экзотики. Однако, благодаря появлению доступных контроллеров для передачи видеопотока посредством этого интерфейса, новые модели стали появляться чуть ли не каждый день. Соответственно, появление устройств видеозахвата с подключением по USB 2.0 было лишь вопросом времени.

Наше знакомство с тюнером V-Stream Xpert TV-PVR 883 от Kworld Computer Co., Ltd. позволило сделать вывод, что компания, как минимум, в некоторых моделях придерживается принципа: «Больше возможностей за меньшие деньги». Посмотрим, насколько соответствует этим словам герой сегодняшнего обзора — Kworld Xpert DVD MAKER USB 2.0.

Комплект поставки

Похоже, что вертикальные коробки являются фирменным штрихом дизайнеров Kworld Computer Co., Ltd. Призыв к прощанию «со старомодными видеокассетами» напоминает, что же является двигателем торговли. Вот только надпись «Высококачественный тюнер» запросто может ввести в заблуждение неосведомленного покупателя, потому как именно тюнером Xpert DVD MAKER USB 2.0 как раз и не является.

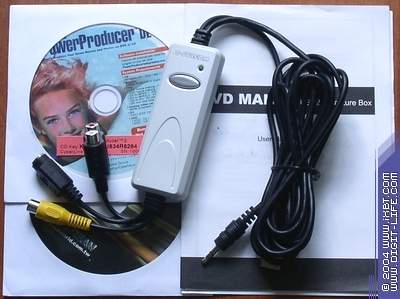

В коробке находятся

  • Само устройство
  • Руководство пользователя (на английском языке)
  • 2 CD с драйверами и программным обеспечением

На одном диске находится традиционный комплект программ PVR-PLUS от от Honest Technology.

MPEG Encoder для конвертирования DV/AVI файлов в MPEG/DVD,

MPEG Editor для редактирования видео

и DVD Maker для создания и записи VCD и DVD.

Казалось бы, этот набор должен удовлетворять все потребности пользователя, тем не менее, второй диск отводится под пакет для создания и редактирования VCD и DVD PowerProducer DE от CyberLink Corp.

Ниже мы попробуем сравнить эти программы.

Конструкция и спецификации

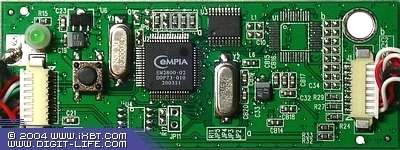

За работу с интерфейсом USB 2.0 отвечает контроллер EM2800 от EMPIA Technology Inc., знакомый нам по Transcend USB2.0 TV-Box и MSI VOX USB2.0 TV BOX.

Аналогово-цифровое преобразование лежит на плечах трудяги Philips SAA7113H.

Микросхем, поддерживающих аппаратное сжатие в MPEG1/2/4, не наблюдается, эту работу выполняет центральный процессор.

Основным параметром подобных устройств является максимальное разрешение. Надпись на коробке свидетельствует о предельном для EM2800 разрешении 720×576. Между прочим, такого разрешения на тюнерах с этим контроллером нам добиться еще ни разу не удавалось. Будем надеяться, что на этот раз этому ничто не воспрепятствует.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет КТ800)
  • Видеокарта ASUS RADEON 9800 XT 256MB
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • TV- и FM-тюнер ECS EZ-TV (TVP3XP)
  • Жесткий диск FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Операционная система Windows XP Professional (SP1) ENG

Подключение

Внешние устройства подключаются к стандартному набору разъемов S-Video/RCA для видео и 2 RCA Stereo для звука.

К компьютеру подключаются USB-разъем и звуковой mini-jack. При желании, никто не запрещает коммутировать звук непосредственно на звуковую карту. Теоретически, при таком подключении могут возникнуть проблемы с синхронизацией изображения и звука, но я у себя этого не наблюдал. Впрочем, это зависит от нескольких параметров, в частности, от звуковой карты и используемого ПО. Длина интерфейсных кабелей достаточна для комфортного подключения практически в любых условиях.

Настройка

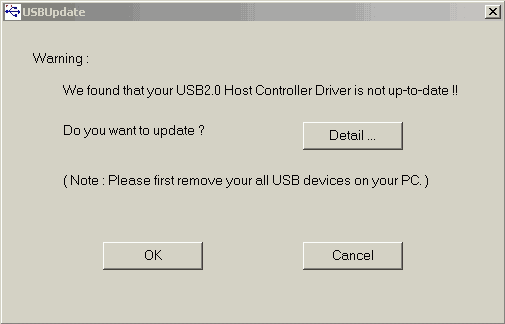

Меню установки

предлагает драйвер для USB 2.0. Пользователи Windows 2000 SP4 и Windows XP SP1, а также сознательные граждане, благоразумно установившие драйвер для своего чипсета, могут с чистой совестью проигнорировать это предупреждение.

Устройство появляется в разделе Imaging devices.

Забавно, что после установки запускается планировщик, польза от которого в данном случае достаточно сомнительна.

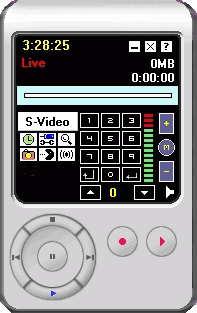

С возможностями программы XpertTVR нас уже познакомил V-Stream Xpert TV-PVR 883.

Естественно, что TV- и FM-режимы в данном случае недоступны (отметим, что они активируются при наличии в системе TV- и/или FM-тюнера).

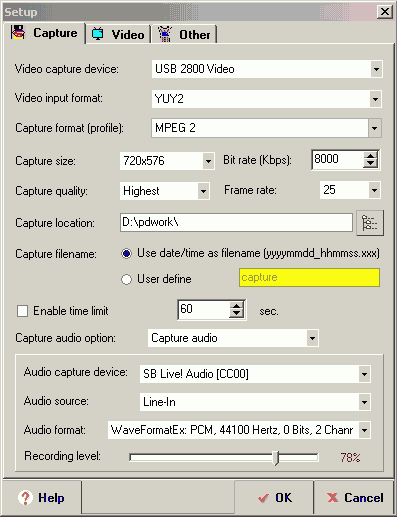

Соответственно из настроек доступны только параметры захвата,

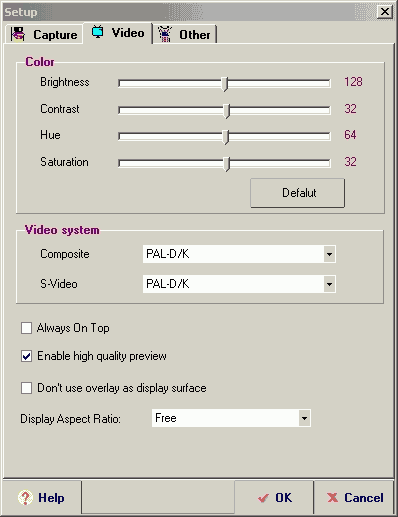

настройки видеоизображения

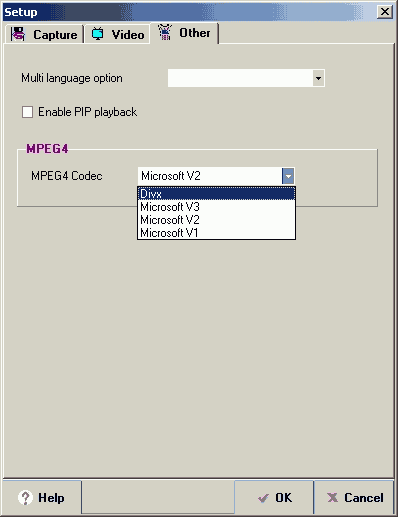

и дополнительные настройки.

Разница в организации работы программ от Honest Technology и CyberLink Corp. стала понятна практически сразу.

В первом случае запись видеофайла на диск осуществляется в несколько этапов. С помощью XpertTVR создается файл в формате MPEG1/2, который при необходимости может быть отредактирован в MPEG Editor. Для последующей записи приходится использовать DVD Maker.

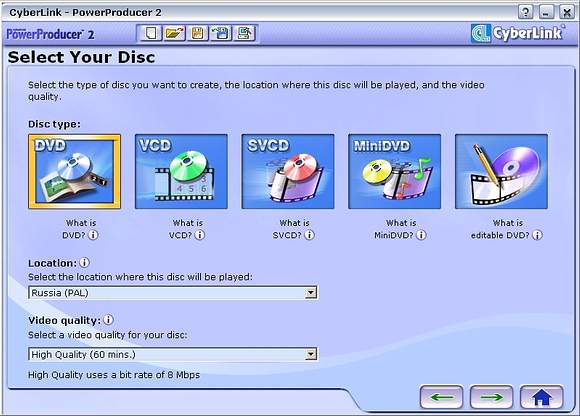

А вот PowerProducer объединяет все эти функции под одной оболочкой. Догадаться, что максимальное качество достигается с профилем DVD, труда не составляет, но скупость программы на тонкие настройки несколько раздражает.

Хотя, с точки зрения рядового пользователя, интерфейс PowerProducer, пожалуй, является более дружелюбным.

Качество

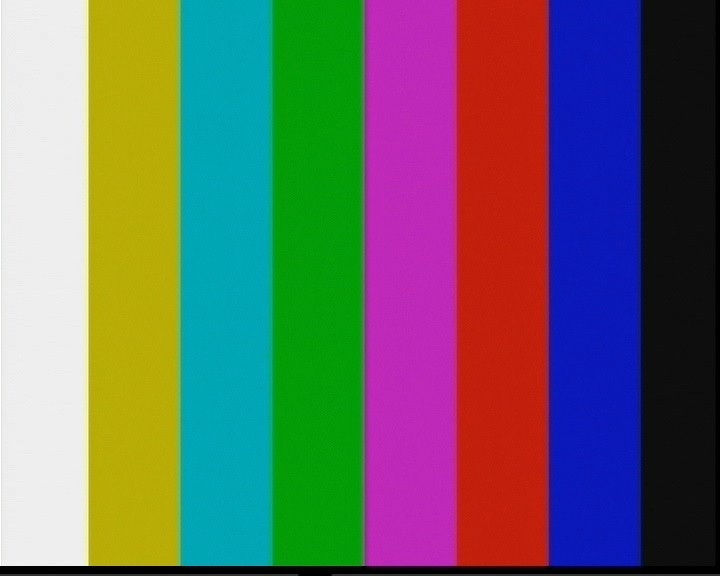

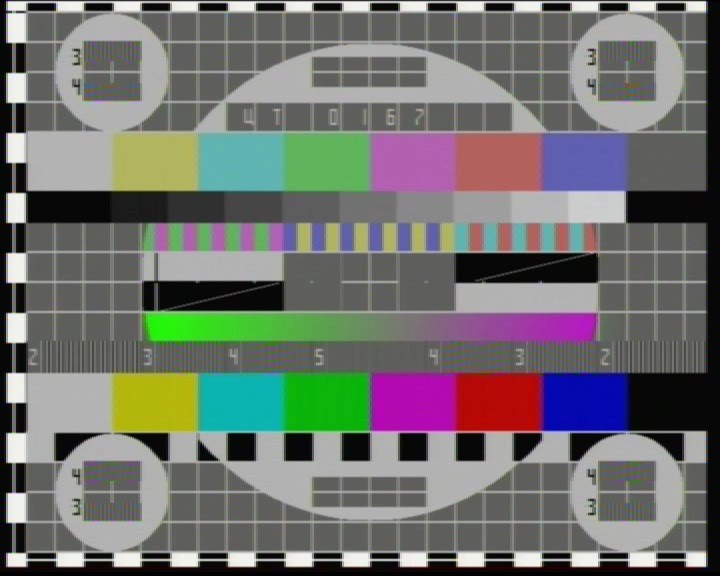

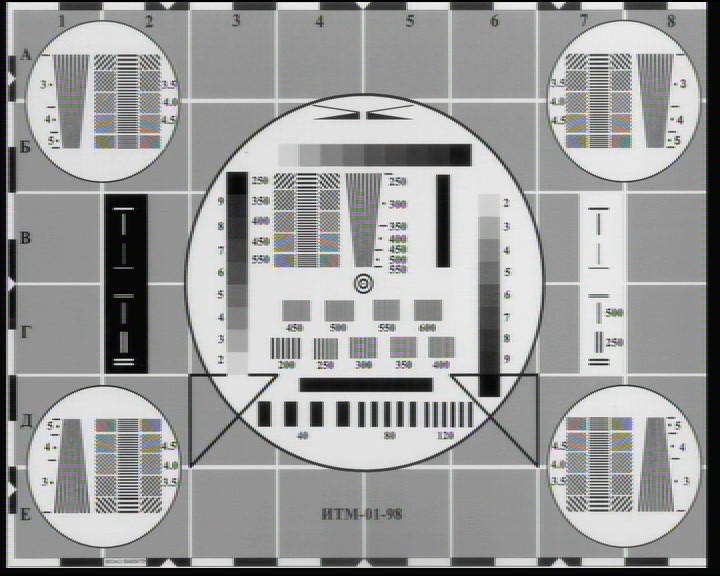

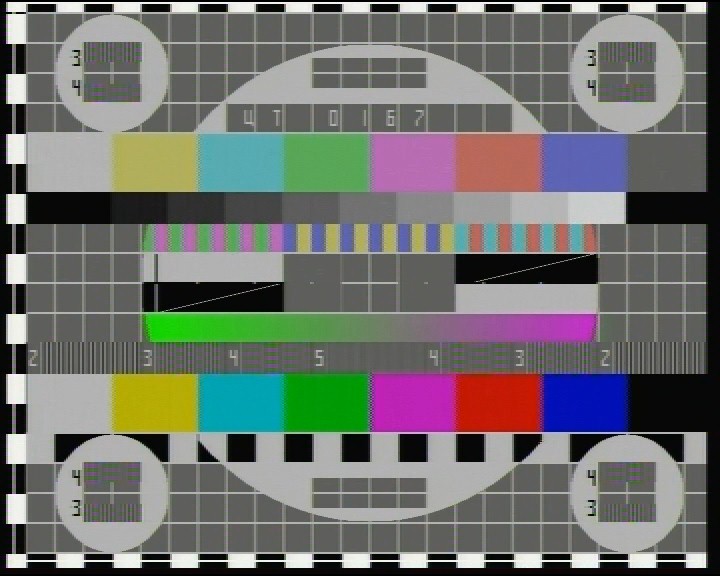

При тестировании использовались видеофрагменты, полученные из тестовых изображений в разрешении 720×576. Тесты воспроизводились с помощью DVD-проигрывателя XORO AEP-810. Для сравнения приводятся результаты работы тюнера ECS EZ-TV (TVP3XP) на базе Philips SAA7134HL, полученные с помощью PowerProducer. Настройки MPEG2 в XpertTVR устанавливались на максимум, значение битрейта принималось равным 8000 Кбит/c. В PowerProducer выбирался профиль DVD.

Нелишним будет пояснить, что PowerProducer записывает временные файлы в формате MPEG1 или MPEG2, в зависимости от выбора профиля, в рабочую папку, указанную в настройках

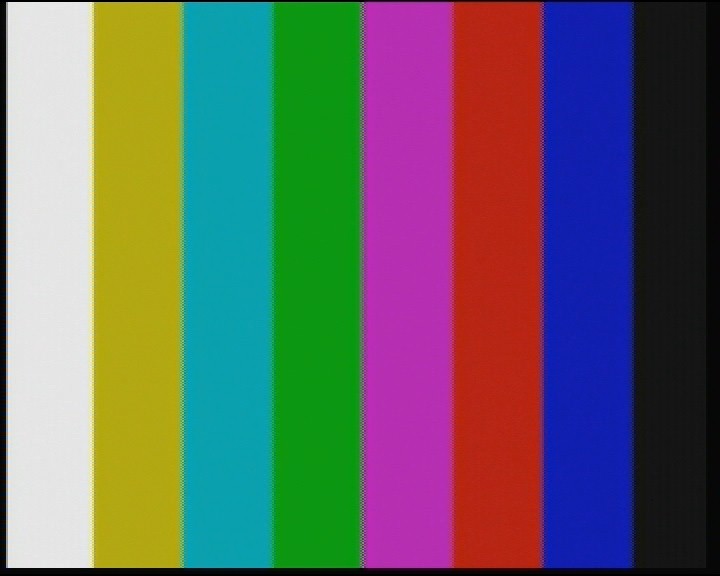

  Тест 1 Тест 2 Тест 3
PowerProducer
(композитный
вход)
PowerProducer
(S-Video
вход)

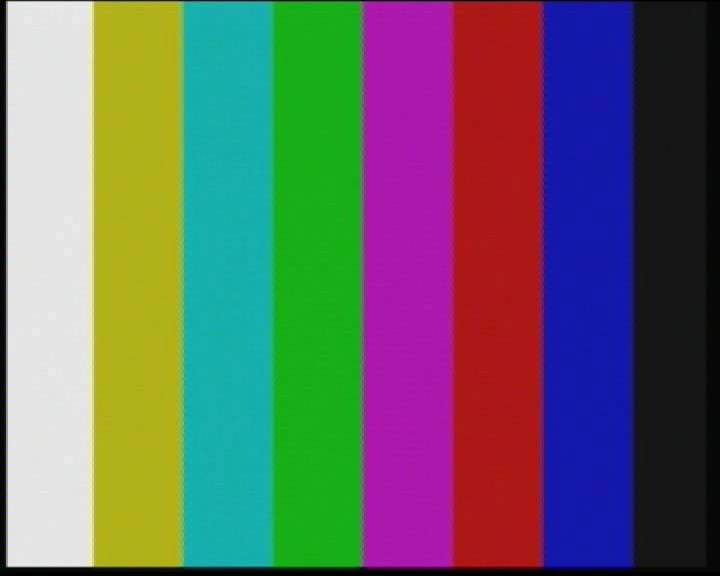

XpertTVR
(композитный
вход)

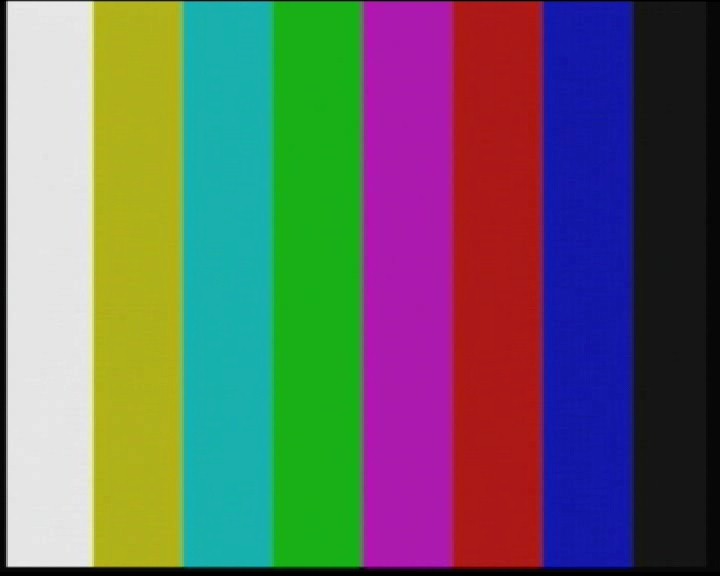

XpertTVR
(S-Video
вход)

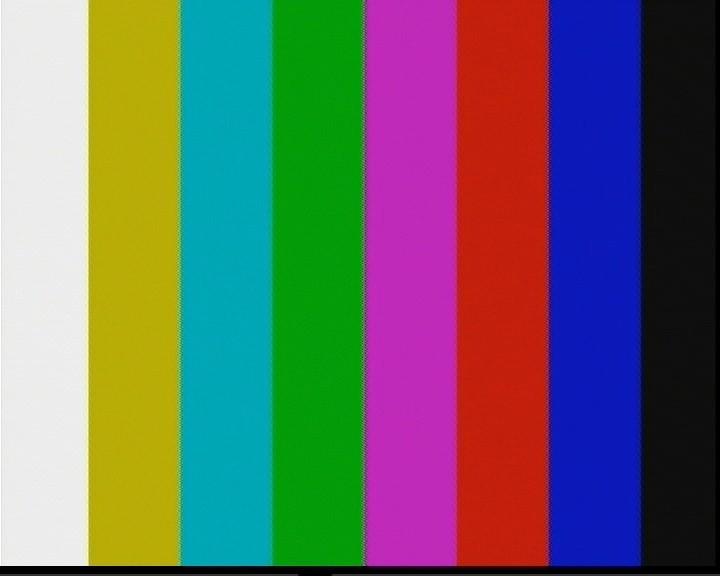

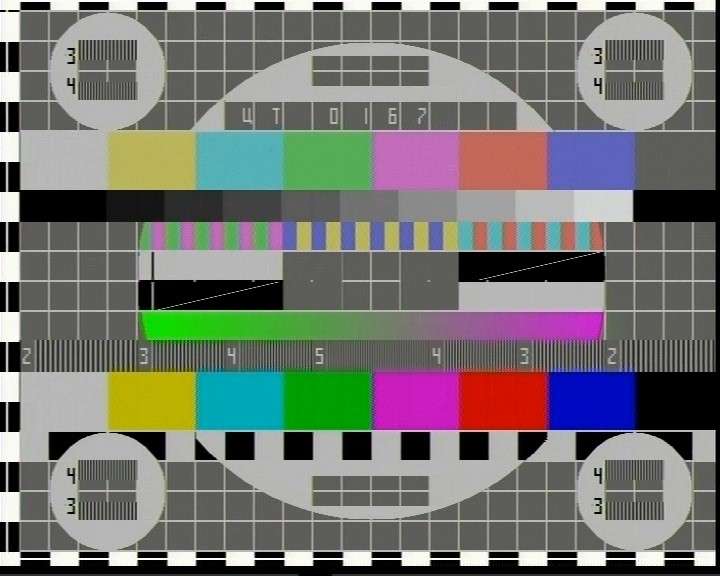

ECS EZ-TV
PowerProducer
(композитный
вход)
ECS EZ-TV
PowerProducer
(S-Video
вход)

Прокомментируем результаты.

  • Заявленное разрешение 720×576, наконец-то, соответствует действительности.
  • XpertTVR сильно замыливает картинку, что позволяет бороться с некоторыми незначительными артефактами, но заметно снижает общее качество. Не спасает даже подключение по S-Video.
  • При подключении по композитному входу закономерно наблюдаются перекрестные цветовые искажения, но картинка у PowerProducer опять выигрывает.
  • Для захвата в MPEG1/2 PowerProducer подходит намного лучше, нежели XpertTVR.
  • Обработка данных с помощью EM2800, все-таки, осуществляется с потерями, это хорошо заметно по отношению к результатам работы PCI-тюнера с Philips SAA7134HL.
  • Philips SAA7134HL имеет более правильную геометрию по горизонтали. Впрочем, заметить это можно только в сравнении.
  • Цветопередача практически не отличается от тюнеров с микросхемами от Philips, что объясняется схожими алгоритмами работы АЦП одного производителя.
  • Пропуска кадров при захвате не наблюдалось.

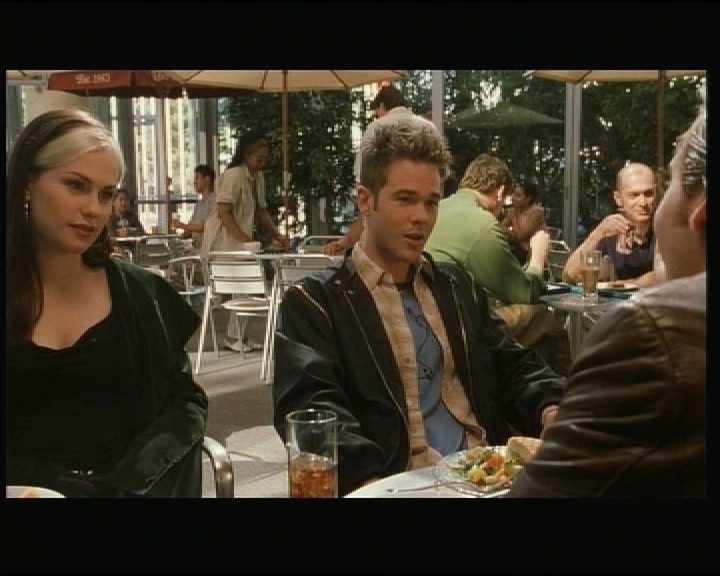

В качестве примера реального изображения, приведем кадры из фильма «X-Man 2» («Люди Икс 2»), 5 зона, PAL, захваченные с помощью Kworld Xpert DVD MAKER USB 2.0.

Подключение по композитному сигналу

Подключение по S-Video

Отметим еще несколько моментов.

  • Загрузка процессора при захвате в MPEG2 с максимальными настройками держалась на уровне 20%.
  • Для захвата в MPEG4, пожалуй, предпочтительнее использовать альтернативное ПО с большим количеством настроек, либо конвертировать записанные без сжатия либо в MPEG1/2 файлы.
  • Kworld Xpert DVD MAKER USB 2.0 не поддерживает аппаратную компрессию в MPEG1/2/4.
  • По возможности, лучше использовать подключение по S-Video.
  • При наличии в системе других устройств видеозахвата, PowerProducer переключается на них, работа с Xpert DVD MAKER USB 2.0 возможна только после отключения конкурирующих устройств в диспетчере оборудования. XpertTVR имеет возможность выбора устройства.

Выводы

Подведем итоги.

Плюсы

  • Максимальное разрешение 720×576
  • Интерфейс USB 2.0
  • Компактный размер
  • Отсутствие необходимости во внешнем питании
  • Деинтерлейсинг
  • Масштабирование Digital Zoom в XpertTVR
  • Наличие в комплекте программы PowerProducer, обеспечивающей лучшее качество, нежели XpertTVR
  • Time shifting, планировщик и поддержка MPEG4 в XpertTVR

Минусы

  • Потери от компрессии при передаче данных, в связи с чем, худшее качество, нежели у PCI-устройств
  • Худшее качество работы XpertTVR по сравнению с PowerProducer

Kworld Xpert DVD MAKER USB 2.0 позиционируется как недорогое любительское устройство, в первую очередь, для владельцев ноутбуков. К тому же, видеозахват далеко не всегда используется для архивирования видеозаписей с DVD-качеством. В таких случаях, как подготовка презентаций, обмен файлами по электронной почте и т.д. качества и возможностей Kworld Xpert DVD MAKER USB 2.0 будет вполне достаточно.
