VIA EPIA EX (HDA-кодек VIA VT1708A)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.18Очень хорошо
Уровень шума, дБ (А): -89.7Хорошо
Динамический диапазон, дБ (А): 90.1Очень хорошо
Гармонические искажения, %: 0.011Хорошо
Интермодуляционные искажения + шум, %: 0.016Очень хорошо
Взаимопроникновение каналов, дБ: -88.5Отлично
Интермодуляции на 10 кГц, %: 0.098Хорошо

Общая оценка: Очень хорошо

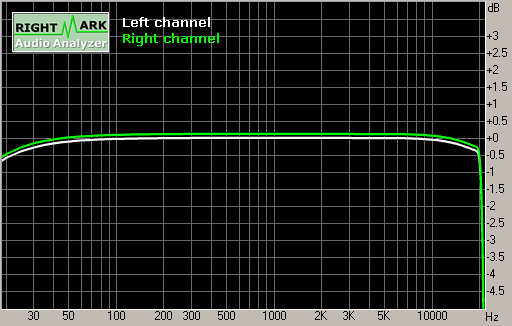

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.57, +0.02
От 40 Гц до 15 кГц, дБ-0.18, +0.02

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-87.5-87.4
Мощность RMS (A-взвеш.), дБ:-89.7-89.7
Пиковый уровень, дБ (FS):-74.7-74.7
Смещение DC, %:0.000.00

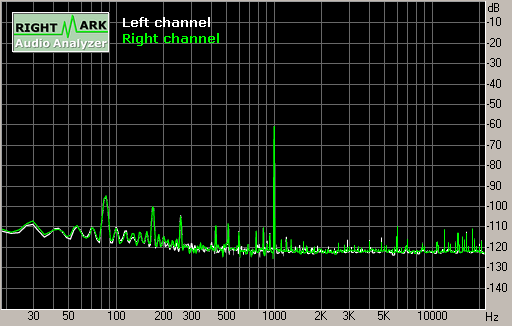

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+88.0+87.8
Динамич. диапазон (A-взвеш.), дБ:+90.2+90.1
Смещение DC, %:0.000.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.01160.0114
КНИ + шум, %:0.01550.0154
КНИ + шум (A-взвеш.), %:0.01700.0168

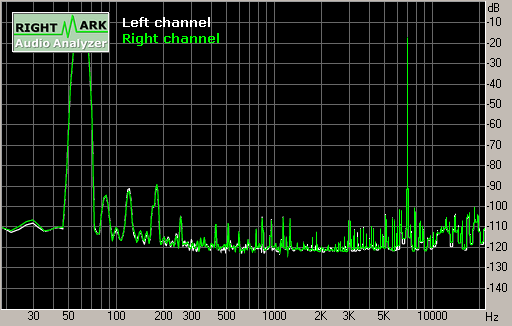

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.01630.0161
КИИ + шум (A-взвеш.), %:0.01240.0123

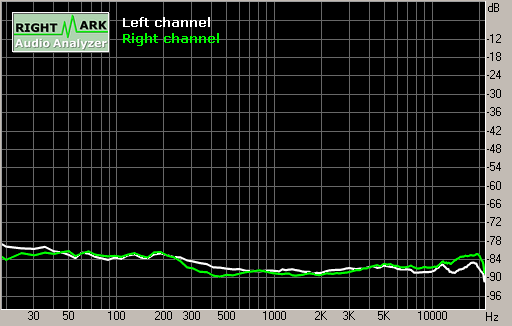

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-82-82
Проникновение на 1 кГц, дБ:-87-88
Проникновение на 10 кГц, дБ:-87-86

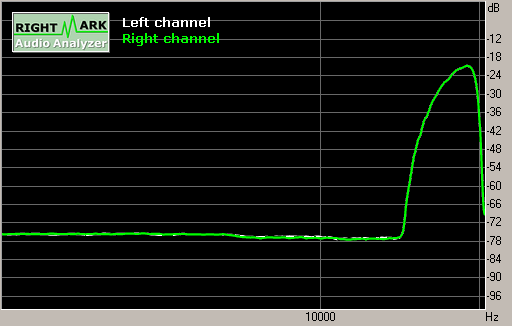

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01590.0163
КИИ + шум на 10 кГц, %:0.01470.0139
КИИ + шум на 15 кГц, %:0.26550.2651

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
