Обзор системной платы SOYO SY-7ISM

В последнее время компания SOYO не особенно баловала нас новинками. Платы этой фирмы на новых чипсетах появлялись значительно позже конкурирующих продуктов, а потому и не завоевывали особой популярности. Тем не менее, протестированная нами в мае плата SY-7VCA показала, что системные платы SOYO представляют собой качественные продукты, не лишенные свежих инженерных идей. В частности, если вспомнить историю, то SOYO была одной из первых производителей материнских плат, которые стали реализовывать в своих продуктах возможность повышения напряжения питания ядра процессора.

С выходом же i815, SOYO, похоже, связывает большие надежды. По крайней мере, свою плату на этом интеловском чипстете, который, судя по всему, будет превалировать на рынке до поздней осени, то есть до появления DDR-чипсетов, SOYO представила одной из первых. Нашей тестовой лаборатории посчастливилось получить сэмпл этой платы, названной SY-7ISM, с результатами испытаний которого мы вас и познакомим.

Спецификация

  • Процессор
    • Поддерживаются FCPGA и PPGA Socket 370 процессоры Intel Pentium III 450-1133МГц и выше и Intel Celeron 333-700МГц и выше. Поддерживаются частоты системной шины 66/100/133 МГц
  • Чипсет
    • Intel 815 (Intel 82815 Graphics and Memory Controller Hub (GMCH), Intel 82801AA I/O Controller Hub (ICH0), Intel 82802AB Firmware Hub (FWH))
  • Системная память
    • 2 168-конттактных разъема DIMM, поддерживающих PC100/PC133 SDRAM
    • Максимальный объем поддерживаемой памяти — 512Мбайт
  • AGP
    • Слот AGP, поддерживающий 4x mode
    • Имеется встроенное в чипсет AGP 4x графическое ядро
  • Слоты расширения
    • 2 32-битных слота PCI
    • 1 слот AMR (Audio Modem Riser)
  • Встроенное Audio
    • Интегрированный AC'97 v 2.1 кодек
  • Интегрированный IDE контроллер
    • 2 канала IDE, поддерживающие протоколы ATA/33/66 (с поддержкой до 4 ATAPI-устройств)
  • Порты ввода-вывода
    • Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
    • Два встроенных и три дополнительных порта USB (всего 5 портов)
    • 1 Game/MIDI порт, линейный вход/выход/микрофонный вход
  • BIOS
    • 4-Мбитный Flash EEPROM
    • Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features плюс Trend Chip Away Virus и Symbios SCSI BIOS
  • Разное
    • Аппаратный мониторинг
    • Пробуждение от модема, мыши, клавиатуры, сети и таймера
  • Размер
    • MicroATX форм-фактор, 24,4x20,5 см

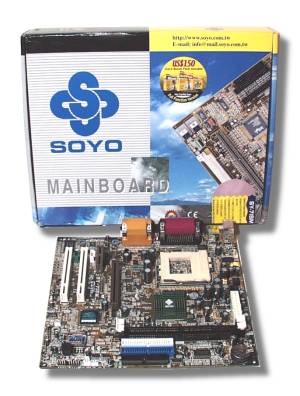

Плата поставляется в коробке обычного для SOYO дизайна, не изменявшегося уже достаточно давно. Комплект поставки же немного отличается от того, что мы привыкли видеть обычно. Помимо кабеля для подключения FDD, UltraDMA/66 кабеля и компакт-диска с необходимым программным обеспечением и драйверами, с SOYO SY-7ISM поставляется и три программы от Symantec: Norton AntiVirus, Norton Ghost и Norton Virtual Drive. Первые две программы — достаточно частые гости в коробках с материнскими платами, уже не нуждающиеся в представлении, а последняя — это утилита, позволяющая создать на жестком диске образ CD-диска (или нескольких) и пользоваться им как компакт-диском, вставленным в CD ROM. Компания SOYO уже достаточно давно отказалась от комплектации своих плат полноценным руководством пользователя, SY-7ISM здесь не исключение. Плата комплектуется небольшим Quick Start Guide, полноценная же инструкция записана в pdf-формате на компакт-диске, поставляющемся с платой. Такой подход удобен для опытных сборщиков, однако, начинающие пользователи, к сожалению, не смогут получить детальной информации об инсталляции платы, не имея под рукой работающего компьютера.

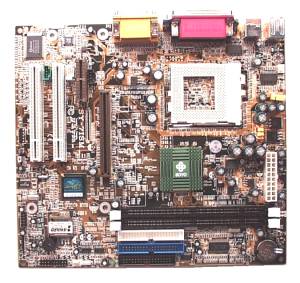

Плата

Если заглянуть в спецификацию i815, то один из первых моментов, которые можно там заметить (естественно помимо официальной поддержки AGP 4x и 133-мегагерцовой системной шины), это то, что этот чипсет поддерживает исключительно Socket 370 и не поддерживает Slot 1. Конечно, то, что говорится в официальных документах не всегда соответствует истине, да и тем более, как мы помним, Slot 1 и Socket 370 электрически совместимы, однако до сих пор мы не видели ни одной системной платы на i815 со Slot 1. SOYO SY-7ISM, основанная как раз на этом чипсете, исключением не является. Впрочем, в этом нет ничего предосудительного, так как Intel уже практически свернул производство слотовых процессоров.

Что касается памяти, то SOYO, по-видимому, решила не заморачиваться с интеловским вариантом спецификации PC133, требующим при наличии в системе более четырех банков памяти тактовать ее на 100 МГц, и установил на свою SY-7ISM только два модуля DIMM. Впрочем, в подавляющем числе случаев больше и не требуется. Что касается частоты работы памяти, то в BIOS Setup присутствует специальная опция для управления этой частотой — System Memory Frequency. Эта опция позволяет устанавливать вручную частоту памяти либо 100, либо 133 МГц. Однако, не следует особо обольщаться. Несмотря ни на что действует она лишь только при частоте FSB 133 МГц. Если же частота системной шины равна 66 или 100 МГц, то память всегда тактуется на 100 МГц, и поделать с этим ничего нельзя, так как это — ограничение чипсета i815.

Конфигурирование процессора на SOYO SY-7ISM не вызывает никаких проблем. В последнее время прослеживается явная тенденция к постепенному отказу от задания параметров путем перестановки джамеров или переключения dip-переключателей. Постепенно все функции управления плавно переезжают в BIOS Setup. SOYO SY-7ISM как раз ярко демонстрирует эту тенденцию — на плате имеется всего один джампер, да и тот для очистки CMOS. Установки же частоты FSB и коэффициента умножения (хотя этот параметр уже давно ни на что не влияет — множитель зафиксирован в процессоре) производятся через BIOS Setup.

Так как набор логики i815 имеет в своем составе интегрированное графическое ядро на базе i752, подобное тому, что было интегрировано в чипсет i810E, SY-7ISM можно использовать как со встроенным видео, так и с внешней полноценной видеокартой, для установки которой на плату предназначен AGP порт, поддерживающий как 3,3В, так и 1,5В AGP 1x/2x/4x графические карты. Для использования на SY-7ISM интегрированного графического ядра достаточно просто не устанавливать внешнюю видеокарту и воткнуть шнур монитора в соответствующий выход на задней панели, который помещается теперь вместо второго com-порта. Правда, не следует забывать о крайне низкой производительности по современным меркам i752 в 3D, поэтому вариант с использованием встроенной графики подходит, пожалуй, разве только для офисных систем.

Для небольшого ускорения встроенной в i815 графики SY-7ISM, как впрочем и другие платы на i815, позволяет установку в AGP слот AIMM-карт, представляющих собой графический кеш, подобный используемому платами на i810E. Этот кеш, работающий на частоте 133 МГц используется либо для хранения z-буфера, либо для буферизации 2D-операций.

SOYO SY-7ISM полностью совместима со спецификацией PC99 и не имеет слотов ISA. Поскольку размеры платы серьезно ограничиваются рамками MicroATX форм-фактора, на плате размещается всего два слота PCI и слот AMR (Audio Modem Riser). Наличие именно слота AMR, а не CNR, обладающего более широкими функциональными возможностями обуславливается тем, что SOYO использует на своей плате старую версию южного моста — ICH1. Вообще говоря, на PCB SY-7ISM мог бы вполне разместиться еще один слот, однако почему-то SOYO уклонилась от этого. И на мой взгляд, совершенно напрасно, так как двух слотов PCI легко может не хватить для установки всех необходимых карт расширения. Что касается возможности установки в имеющиеся слоты PCI полноразмерных карт, то, к сожалению, это невозможно. Расположенные на переднем краю платы коннекторы будут препятствовать этому.

Использование старой версии южного моста, ICH1 вызывает и еще ряд ограничений. Во-первых, IDE-контроллер SY-7ISM поддерживает только ATA/66 протокол, а во вторых, число USB портов реализованных в ICH1 ограничивается двумя. Поэтому для поддержки еще трех портов USB, для подключения которых имеются соответствующие коннекторы на плате SOYO пришлось использовать дополнительный USB Hub Alcor Micro AU9254. Тем не менее, ICH1 поддерживает двухканальный программный AC'97 звук. SOYO SY-7ISM использует эту возможность для интегрированного звука посредством установки на плату кодека Yamaha YMF-752S. Однако же, использование этого программного звукового решения отнимает 5-10% вычислительных ресурсов процессора. Если же вы не желаете мириться с таким положением дел, то встроенный звуковой контроллер отключается посредством BIOS Setup. При этом остается только надеяться, что той пары PCI-слотов, которые имеются на плате хватит и для внешней звуковой карты.

SOYO всегда смотрела сквозь пальцы на соблюдение требований спецификации ATX. Не явилась исключением и SY-7ISM, на которой хоть разъемы для подключения FDD и IDE кабелей и расположены на отведенном им месте, разъем для подключения питания установлен на правом краю платы между слотами DIMM и Socket 370, то есть не в самом оптимальном месте с точки зрения минимизации длины провода питания. Еще более существенным недостатком является наличие только одного com-порта. То есть, после того, как место com2 на задней панели занял разъем для подключения монитора, SOYO не нашла ничего лучшего как отказаться от com2 вообще, даже не предусмотрев его реализацию посредством коннектора на плате.

На северном мосту чипсета установлен небольшой зеленый радиатор. На переднем краю платы имеется зеленый светодиод, сигнализирующий о наличии питания на шине PCI. Смысл этого светодиода — предостерегать пользователя от инсталляции/деинсталляции устройств при невыключенном питании. Должен отметить, что подключение данного светодиода к линиям питания PCI, как это сделано на SOYO SY-7ISM, более правильно, чем обычно применяемое на других платах подключение к линиям питания памяти. Дело в том, что в соответствии со спецификацией PCI 2.2, которой соответствует шина PCI на платах с чипсетом i815, напряжение на слоты PCI подается даже в состоянии standby, то есть даже тогда, когда системная память может быть обесточена. Также на плате имеется небольшая пьезо-пищалка, выполняющая роль PC-speaker.

Рядом с Socket 370 на SY-7ISM имеется восемь конденсаторов емкостью 1500uF и несколько более мелких конденсаторов. Эти конденсаторы призваны "очищать" качество сигнала, улучшая тем самым стабильность и надежность платы. Что приятно отметить, все конденсаторы расположены таким образом, что не препятствуют установке на CPU больших кулеров, например Golden Orb.

BIOS SOYO SY-7ISM выполнен на основе Award Medallion BIOS v6.0 и имеет схожий с BIOS от Phoenix интерфейс. К сожалению, большое число настроек, помогающих при тонком конфигурировании SOYO убрала из BIOS Setup, например, возможности изменения режимов работы AGP. Специалистам такой BIOS Setup понравится вряд ли, но тем не менее, благодаря этому настройка Setup становится простой и понятной неискушенному пользователю. Да и что касается установок таймингов памяти, то они в Setup присутствуют.

Реализован на SOYO SY-7ISM и аппаратный мониторинг. Обеспечением его работы занимается многофункциональный чип WinBond W83627, выполняющий измерение двух температур (процессора и системной платы), контроль вращения двух кулеров (всего на плате имеется два разъема для подключения кулеров) и измерение семи напряжений. Также плата может производить мониторинг датчика целостности корпуса. К сожалению, для измерения температуры процессора SOYO выбрала "дедовский" метод: датчик, встроенный в ядро всех Socket 370 CPU не используется, а показания снимаются с термодиода, расположенного в центре Socket 370.

Разгон

Все последние платы SOYO предоставляли для разгона весьма широкие возможности. Ранее, BIOS Setup плат от SOYO имел специальный раздел SOYO COMBO SETUP, содержащий всевозможные полезные для оверклокеров опции, например, возможность изменения напряжения питания процессора, установку частоты FSB или даже латентности L2-кеша процессора. К сожалению, рассматриваемая нами плата SY-7ISM этих возможностей лишена и SOYO COMBO SETUP в ее BIOS отсутствует. Возможно, SOYO посчитала ненужным добавлять обширные функции для разгона в MicroATX плату, ориентированную на сборщиков систем, а не на индивидуальных пользователей. Хотя, не исключен вариант, что у SOYO просто изменились взгляды на разгон процессора.

Что же можно сделать на SY-7ISM оверклокеру? Единственное, что позволяет делать эта плата, это увеличивать частоту FSB, да и то с неприятными ограничениями. Дело в том, что базовая частота процессора 66/100/133 МГц определяется платой автоматически. Никакой перемычкой ни функцией BIOS Setup, позволяющей переопределить базовую частоту SY-7ISM не располагает. А неприятно это в первую очередь тем, что в зависимости от частоты базовой процессора BIOS Setup предоставляет разные наборы частот FSB, которые могут быть задействованы при разгоне. Так, для Intel Celeron с 66-мегагерцовой шиной частоту FSB можно установить в 66, 67, 68, 70, 75, 80 или 83 МГц. Для Pentium III с шиной 100 МГц частота FSB может принимать значения 100, 103, 105, 110 или 115 МГц. А для Pentium III, ориентированных на 133 МГц FSB, частота системной шины может устанавливаться в 133, 137, 140, 145, 150, 160 или 166 МГц. Таким образом, о сильном разгоне на SOYO SY-7ISM можно забыть. К сожалению, эта плата не позволяет использовать процессоры Celeron, разгоняя их системную шину до 100 МГц, точно также как эта плата не даст возможности сильно разогнать 100-мегагерцовый Intel Pentium III. Единственное семейство процессоров, на разгоне которых ограничения платы сказываются не так сильно, это CPU со 133-мегагерцовой шиной.

Что же касается других функций, которые могут оказаться полезными при разгоне, то SY-7ISM не позволяет ни изменять напряжение ядра процессора Vcore, ни увеличивать напряжение Vio, подаваемое на цепи ввода-вывода.

Теперь о практических результатах. Для тестирования на разгон мной был взят процессор Intel Pentium III 600 со степпингом ядра cB0, который на ранее протестированных платах на базе i815 разгонялся до 960МГц (FSB=160 МГц). Однако, поскольку протестированный процессор был расчитан на шину 100 МГц, максимально доступная частота FSB для его разгона была только 115 МГц. Естественно, на этой частоте он заработал безо всяких проблем, но все же итоговые 690 МГц нельзя назвать хорошим результатом для испытуемого CPU. Так что из-за отсутствия возможности переопределения базовой частоты процессора, SOYO SY-7ISM нельзя назвать хорошим выбором для оверклокинга.

Производительность

В составе тестовой системы использовалось следующее оборудование:

  • Процессор Intel Pentium III 800EB (6x133)
  • Видеокарта Creative 3DBlaster Annihilator Pro (NVIDIA GeForce256 DDR)
  • Звуковая карта Creative Sound Blaster Live!
  • Жесткий диск IBM DLTA 307030
  • 256 Мбайт PC133 SDRAM производства Micron

Сравнение производительности чипсета Intel 815 с другими мы уже проводили (см. обзор Intel 815). Теперь же сравним результаты, демонстрируемые платами на основе i815:


Производительность SOYO SY-7ISM демонстрирует средненькую. Однако, скоростные показатели — отнюдь не главный аргумент в пользу выбора той или иной платы на одном и том же чипсете. Производительности различных продуктов отличаются не настолько, чтобы полностью основываться на бенчмарках при выборе. Гораздо важнее обратить внимание на характеристики того или иного продукта.

Что же касается стабильности, то с этой точки зрения к SOYO SY-7ISM нет никаких претензий.

Выводы

Итак, по итогам наших испытаний можно заключить что SOYO SY-7ISM вполне обычная MicroATX плата, не имеющая никаких уникальных особенностей, но и не вызывающая никаких нареканий в работе. Обычная рабочая лошадка на относительно новом чипсете i815, который продолжает оставаться самым популярным на сегодняшний день.

Плюсы:

  • Поддержка шины 133МГц, AGP 4x
  • Хорошая стабильность

Минусы:

  • Скудные возможности для разгона процессоров
  • Отсутствие второго последовательного порта
  • Ограниченные возможности расширения, обусловленные MicroATX форм-фактором: всего два слота PCI
  • Использование старого южного моста ICH1

29 августа 2000 г. Автор Илья Гавриченков
