Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC887 на плате MSI E350IA-E45
Режим работы 16 бит, 44 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In ESI Juli@
Версия RMAA 6.2.3

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.8 дБ / -4.9 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.09
Отлично
Уровень шума, дБ (А)
-86.5
Хорошо
Динамические диапазон, дБ (А)
86.3
Хорошо
Гармонические искажения, %
0.0061
Очень хорошо
Гармонические искажения + шум, дБ(A)
-77.2
Средне
Интермодуляционные искажения + шум, %
0.015
Очень хорошо
Взаимопроникновение каналов, дБ
-89.4
Отлично
Интермодуляции на 10 кГц, %
0.014
Очень хорошо
Общая оценка

Очень хорошо



Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.59, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01



Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-87.0
-86.9
Мощность RMS, дБ (A)
-86.5
-86.5
Пиковый уровень, дБ
-72.4
-72.4
Смещение DC, %
-0.0
-0.0

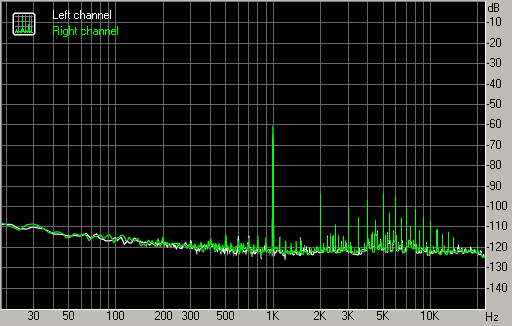

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+86.9
+86.9
Динамический диапазон, дБ (А)
+86.3
+86.3
Смещение DC, %
-0.00
-0.00

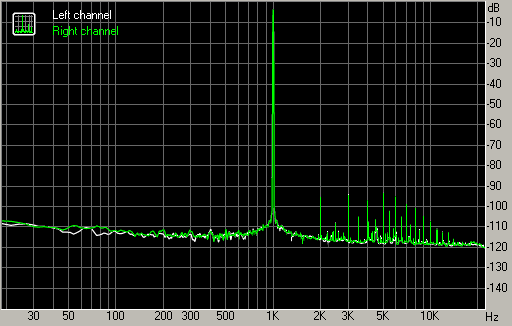

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0061
+0.0061
Гармонические искажения + шум , %
+0.0133
+0.0132
Гармонические искажения + шум (A-взвеш.), %
+0.0138
+0.0137

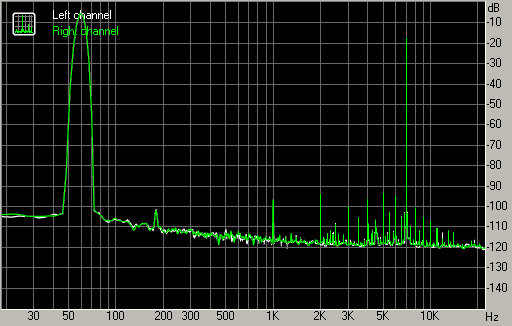

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0150
+0.0148
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0146
+0.0144



Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-84
-87
Проникновение на 1000 Гц, дБ
-88
-89
Проникновение на 10000 Гц, дБ
-74
-74



Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0130
0.0133
Интермодуляционные искажения + шум на 10000 Гц,
0.0140
0.0139
Интермодуляционные искажения + шум на 15000 Гц,
0.0148
0.0142





Дополнительно
