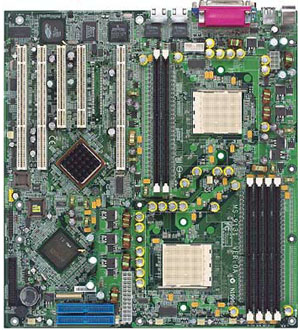

MSI K8D Master (MS-9131) — материнская плата на чипсете AMD 8000 для процессоров AMD Opteron
Производитель: MSI
Выпускается в двух вариантах:
- K8D Master-F: стандартная плата для EATX корпусов
- K8D Master-FT: плата для стоечных (Rackmount) систем
Второй вариант отличается тем, что имеет только слоты расширения PCI-X (один) и mini-PCI (один).
Продукт одного из ведущих производителей материнских плат, компании MSI, в целом повторяет описанную ранее Rioworks HDAMA. Однако есть и отличия. Первое заключаюется в том, что количество модулей памяти, которое моджно подключить ко второму процессору, в этой модели сокращено до двух (напомним, что референс-дизайн от AMD предполагает использование по 4 модуля на процессор). Кроме того, используется один двухканальный сетевой контроллер вместо двух одноканальных. Есть отличие и по установленным слотам раширения.
На тестировании был предпродажный образец.
Комплект поставки включает:
- упаковку: коробка размером 50х38х11 см;
- документацию: руководство пользователя материнской платы на английском языке, списки рекомендованных модулей памяти и блоков питания;
- кабели: один ATA66/100 и один шлейф для подключения дисковода;
- плату для подключения свторого COM-порта;
- заглушку на заднюю панель платы;
- два компакт-диска с программным обеспечением; один из них — стандартный для плат компании MSI (популярные драйвера, утилиты и т.п.); второй является диском с драйверами для серверной линейки продуктов (в том числе, содержит драйвера и для MS-9131).
Характеристики платы |
|
| Поддержка процессоров | |
| сокет | два Socket 940 |
| модель | AMD Opteron, серии 200, 800 |
| частота | 1,4..1,8 ГГц и выше |
| Чипсет | |
| серия | AMD 8000 |
| северный мост | – |
| южный мост | AMD 8111 HyperTransportTM I/O hub |
| дополнительно | AMD 8131 PCI-X Tunnel |
| Память | |
| тип | DDR SDRAM, Registered, ECC (опционально) |
| разъемы | 6, 4 на первый процессор и 2 на второй |
| cкорость | PC1600/PC2100/PC2700 |
| объем | до 12 ГБ (модули по 2 ГБ) |
| Шины расширения | |
| AGP | – |
| PCI32 | 2 |
| PCI64/33 | – |
| PCI64/66 | – |
| PCI-X | 3 |
| Интегрированные контроллеры | |
| видео | ATI Rage XL, PCI, 8 МБ видеопамяти |
| сеть | двухканальный 10/100/1000 Мбит/сек Broadcom BCM5704 |
| сторедж | встроенный: PATA, 2 порта, UDMA 33/66/100 |
| Порты | |
| стандартные | 2 COM (один на планке), 4USB 1.1 (2 на планке), FDD, 2 PS/2 |
| дополнительно | разъем подключения LED board |
| Мониторинг | |
| чип | W83627HF |
| температуры | 3 |
| напряжения | 5 |
| вентиляторы | 2 (общее число разъемов — 6) |
| Питание | EPS (24 pin + 8 pin) |
| Размеры | Extended SSI форм фактор, 33 х 30,5 см |
Особенности платы
В версии BIOS 1.10 появились строки о контроле оборотов шести вентиляторов,
однако на нашем экземпляре дополнительные тахометры не работали (возможно,
из-за того, что это сэмпл). Из особенностей платы отметим наличие выходов
под индикаторы активности сетевых интерфейсов. Расположение восьмиконтактного
разъема питания потенциально может затруднить укладку кабелей — уж очень
он далеко от остальных разъемов. На плате присутствует единственная перемычка
— для очистки CMOS.
Результаты тестов:
| 4 августа 2003 г. |
Кирилл Кочетков
|
|
