MSI 865P Neo — системная плата на базе чипсета i865P

• Чипсет i865P

Первая плата в наших руках на этом чипсете оказалась совершенно бюджетной по исполнению: в целях экономии тут даже ICH поставили старый, без поддержки SATA и с меньшим количеством портов USB.

Комплект поставки включает:

• Упаковку: коробка стандартного дизайна;
• Документацию: руководство пользователя материнской платы на английском языке;
• Кабели: один ATA66/100/133 и шлейф для подключения дисковода — оба убраны в сетчатую трубку;
• Заглушку на заднюю панель платы;
• Компакт-диск с программным обеспечением, включающим:
  • необходимые для работы платы драйверы;
  • Adobe Acrobat Reader;
  • WinVNC;
  • 3Deep;
  • PC-cillin 2002;
  • X-Setup;
  • MSI Corecenter;
  • MSI Fuzzy Logic (для автоматического разгона процессора);
  • MSI GoodMem (для оптимизации памяти);
  • MSI InfoView (для просмотра информации о системных устройствах);
  • MSI i-Speeder (для оптимизации доступа в интернет и мониторинга сетевых соединений);
  • MSI Live Update 2 (для автоматического обновления драйверов и BIOS);
  • MSI LockBox (для закрытия доступа к компьютеру);
  • MSI Password Keeper (для хранения паролей);
  • MSI PCAlert IV (для мониторинга системы);
  • MSI SecureDoc (для шифрования файлов);
  • MSI SmartKey (для работы со SmartKey).

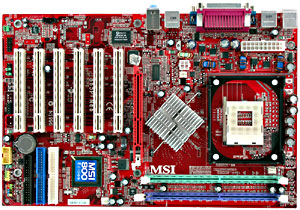

Вследствие довольно миниатюрных размеров платы, требовать от нее удобной разводки сложно: разъемы IDE и FDD находятся позади слотов PCI, аудиовходы — перед ними, при вставленной видеокарте модули памяти блокируются в своих разъемах, да и подключение к ряду коннекторов вдоль левого края платы будет нелегкой задачей. Доступ к единственной имеющейся перемычке затруднен даже без установки платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и несколько менее емких, также на плате находятся стабилизаторы питания шин AGP (включающий 4 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

• звуковой, реализованный на базе чипсета и AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF.

Не распаяны, но разведены на плате: микросхема сетевого контроллера и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

• напряжения процессора, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
• частота вращения 2 вентиляторов;
• температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

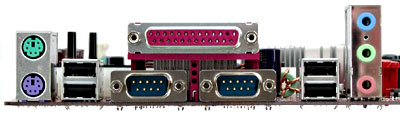

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х200 мм.

Настройка платы осуществляется:

Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.

Плата с бюджетной функциональностью и невысокой скоростью от именитого производителя — ее предназначение очевидно, разве что можно предпочесть эту модель из-за ее неплохих возможностей для разгона.

Результаты тестов:
