Jetway I402 системная плата на базе чипсета i845D

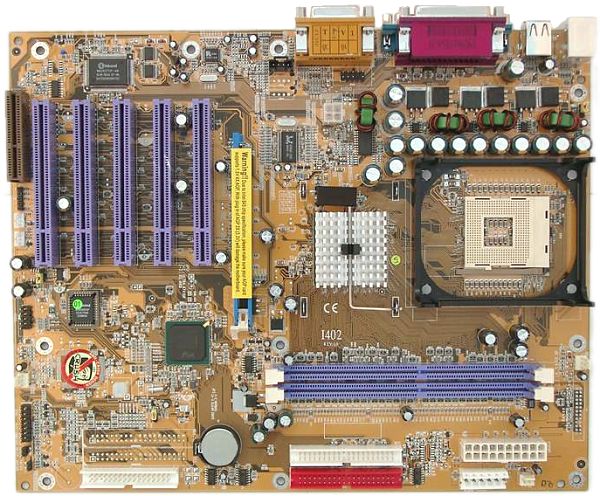

На этот раз плата от Jetway выполнена на текстолите обычного желтого цвета, а уже привычная боевая раскраска слотов осталась, так что в целом плата выглядит менее гармонично.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна;
- Документацию: руководство пользователя на английском языке; проспект с описанием функции Recovery Genius;
- Кабели: один АТА 66/100/133 с уже упоминавшимися нами ранее удобными пластиковыми ручками; шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами USB;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Award WinFlash для прошивки BIOS из Windows;
- PC-Cillin 2000 антивирусный пакет;
- MagicBIOS;
- Recovery Genius.
Разводка платы в целом удобна, смущает только расположение аудиовходов недалеко от задней панели. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус. Назначение почти всех перемычек и переключателей отображено на плате. На плате применена фирменная технология от Jetway Recovery Genius (программа, динамически резервирующая под себя на жестком диске место и хранящая там файлы резервных копий).
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 15 конденсаторов по 1500 мкФ (средний показатель, но впрочем, проблем при тестировании не возникало).
На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и кодека ALC201A от Avance Logic.
Не распаяны, но разведены на плате: контроллер IDE RAID (реализованный в версии платы I402R) и его разъемы, а также разъемы AUX-in и Modem-in.
На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 3 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 3 разъема для регулируемого подключения вентиляторов.
Краткие характеристики платы: разъемы памяти 2 DDR SDRAM; слоты расширения AGP/ 5 PCI/ CNR; порты ввода/вывода 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы 305х245 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки содержимого CMOS | ||
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2 | |||
Перемычка для включения возможности запуска компьютера с клавиатуры/мыши USB | |||
Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge Time, Cycle Time |
Выбор частоты работы памяти | + | DDR200/DDR266 | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | - | ||
Возможность изменения делителя частоты для шин AGP и PCI | + | PCI = FSB/3, FSB/4, FSB/5, FSB/6 | |
Ручное распределение прерываний по слотам | - | ||
Изменение частоты FSB | + | c шагом в 1 МГц, 100-200 МГц | |
Изменение коэффициента умножения процессора | + | x8-x50 | |
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | + | 1,5 и 1,6 В |
Использовалась версия BIOS A02, как последняя из доступных на время проведения тестирования.
Прежние платы этой компании, побывавшие в нашей лаборатории, были явно ориентированы на любителей разгона. Нынешняя же удивляет отсутствием возможности изменить базовые характеристики, требуемые таким пользователям напряжение, подаваемое на процессор и память. Зато плата работала стабильно и показала отличную производительность, так что мы вполне можем рекомендовать ее не оверклокерам, но обычным пользователям.
Результаты тестов:
