Intel D955XBK (HDA-кодек SigmaTel STAC9221)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — ine-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.36, -0.10Хорошо
Уровень шума, дБ (А): -87.8Хорошо
Динамический диапазон, дБ (А): 87.2Хорошо
Гармонические искажения, %: 0.0036Очень хорошо
Интермодуляционные искажения + шум, %: 0.015Очень хорошо
Взаимопроникновение каналов, дБ: -85.9Отлично
Интермодуляции на 10 кГц, %: 0.012Очень хорошо

Общая оценка: Очень хорошо

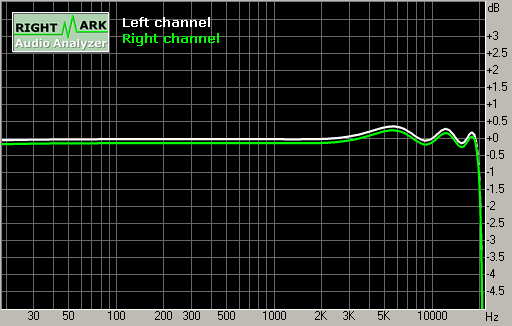

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.75, +0.36
От 40 Гц до 15 кГц, дБ-0.10, +0.36

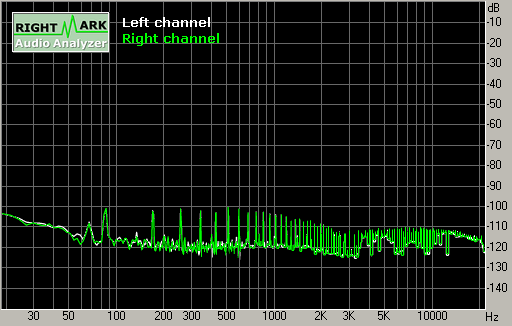

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-83.7-83.9
Мощность RMS (A-взвеш.), дБ:-87.8-87.8
Пиковый уровень, дБ (FS):-66.4-65.9
Смещение DC, %:-0.00-0.00

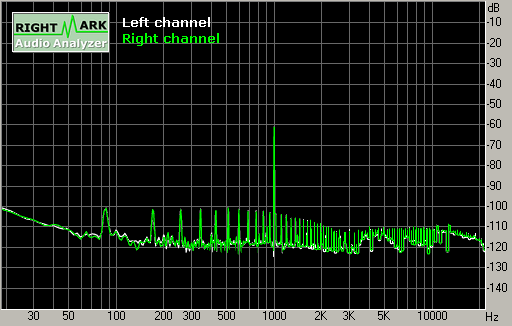

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+83.9+84.0
Динамич. диапазон (A-взвеш.), дБ:+87.2+87.3
Смещение DC, %:-0.00-0.00

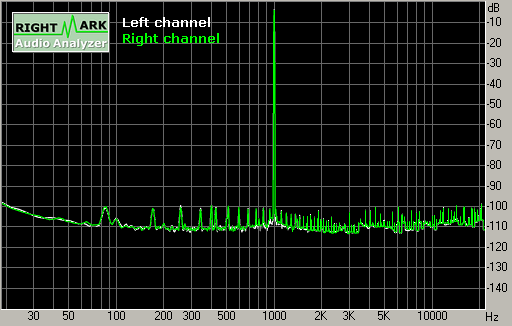

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00370.0036
КНИ + шум, %:0.03970.0378
КНИ + шум (A-взвеш.), %:0.01120.0118

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.01520.0152
КИИ + шум (A-взвеш.), %:0.01270.0128

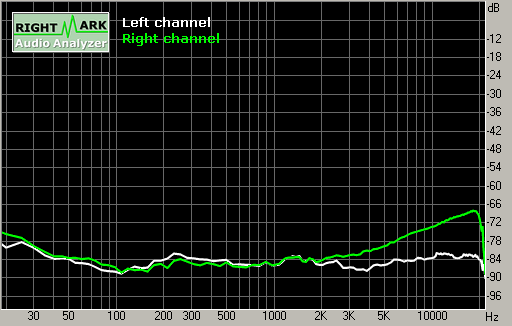

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-87-86
Проникновение на 1 кГц, дБ:-85-85
Проникновение на 10 кГц, дБ:-83-72

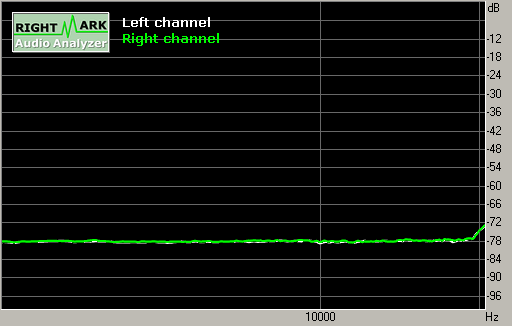

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01200.0123
КИИ + шум на 10 кГц, %:0.01160.0121
КИИ + шум на 15 кГц, %:0.01270.0129

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
