Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC888 на плате Intel DP55WB (Whitesburg)
Режим работы 16-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала External loopback (line-out - line-in)
Версия RMAA 6.0.6


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.2 дБ / -0.2 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная



Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.09
Отлично
Уровень шума, дБ (А)
-90.4
Очень хорошо
Динамические диапазон, дБ (А)
90.4
Очень хорошо
Гармонические искажения, %
0.0017
Отлично
Гармонические искажения + шум, дБ(A)
-83.6
Хорошо
Интермодуляционные искажения + шум, %
0.713
Плохо
Взаимопроникновение каналов, дБ
-89.9
Отлично
Интермодуляции на 10 кГц, %
0.0090
Очень хорошо
Общая оценка

Очень хорошо



Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.35, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01



Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-89.5
-88.9
Мощность RMS, дБ (A)
-90.6
-90.3
Пиковый уровень, дБ
-69.3
-70.0
Смещение DC, %
-0.0
-0.0

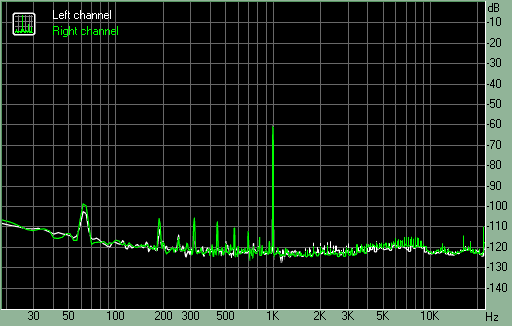

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+89.5
+89.0
Динамический диапазон, дБ (А)
+90.6
+90.3
Смещение DC, %
-0.00
-0.00



Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0017
+0.0017
Гармонические искажения + шум , %
+0.0070
+0.0076
Гармонические искажения + шум (A-взвеш.), %
+0.0064
+0.0068

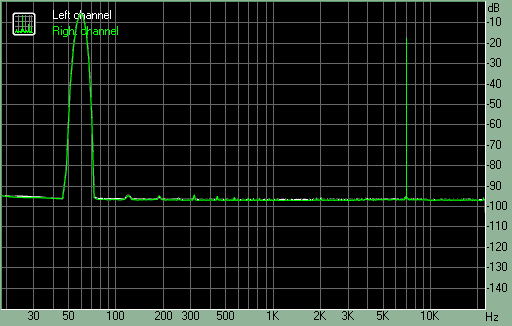

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.7126
+0.7127
Интермодуляционные искажения + шум (A-взвеш.), %
+0.6315
+0.6315



Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-87
-89
Проникновение на 1000 Гц, дБ
-88
-90
Проникновение на 10000 Гц, дБ
-76
-79



Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0085
0.0089
Интермодуляционные искажения + шум на 10000 Гц,
0.0087
0.0094
Интермодуляционные искажения + шум на 15000 Гц,
0.0088
0.0094






Дополнительно
