Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC892 на плате Gigabyte 890XA-UD3
Режим работы 16 бит, 44 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In ESI Juli@
Версия RMAA 6.2.3

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.0 дБ / -4.0 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.02, -0.13
Очень хорошо
Уровень шума, дБ (А)
-88.9
Хорошо
Динамические диапазон, дБ (А)
89.0
Хорошо
Гармонические искажения, %
0.0028
Отлично
Гармонические искажения + шум, дБ(A)
-81.7
Хорошо
Интермодуляционные искажения + шум, %
0.011
Очень хорошо
Взаимопроникновение каналов, дБ
-88.0
Отлично
Интермодуляции на 10 кГц, %
0.011
Очень хорошо
Общая оценка

Очень хорошо



Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.79, +0.02
От 40 Гц до 15 кГц, дБ
-0.13, +0.02

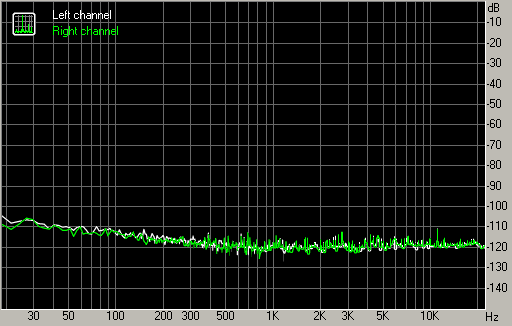

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-87.5
-87.7
Мощность RMS, дБ (A)
-88.9
-89.0
Пиковый уровень, дБ
-71.5
-71.4
Смещение DC, %
-0.0
-0.0



Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+87.5
+87.8
Динамический диапазон, дБ (А)
+88.9
+89.1
Смещение DC, %
-0.00
-0.00



Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0029
+0.0028
Гармонические искажения + шум , %
+0.0093
+0.0091
Гармонические искажения + шум (A-взвеш.), %
+0.0084
+0.0082



Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0111
+0.0107
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0093
+0.0091



Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-85
-82
Проникновение на 1000 Гц, дБ
-87
-87
Проникновение на 10000 Гц, дБ
-85
-84



Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0108
0.0106
Интермодуляционные искажения + шум на 10000 Гц,
0.0105
0.0106
Интермодуляционные искажения + шум на 15000 Гц,
0.0105
0.0108





Дополнительно
