Отчет о тестировании в RightMark Audio Analyzer
| Тестируемое устройство | материнская плата Gigabyte GA-Z170X-Designare |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | |
| Маршрут сигнала | внешняя петля (line-out - line-in) |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,8 дБ /-0,8 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,03, −0,14 |
Очень хорошо |
| Уровень шума, дБ (А) | −77,5 |
Посредственно |
| Динамический диапазон, дБ (А) | 77,9 |
Посредственно |
| Гармонические искажения, % | 0,011 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | −72,5 |
Посредственно |
| Интермодуляционные искажения + шум, % | 0,031 |
Хорошо |
| Взаимопроникновение каналов, дБ | −72,2 |
Хорошо |
| Интермодуляции на 10 кГц, % | 0,031 |
Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | −0,78 +0,04 |
−0,77, +0,05 |
| От 40 Гц до 15 кГц, дБ | −0,14, +0,03 |
-0,05, +0,04 |
Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | −78,0 |
−78,2 |
| Мощность RMS, дБ (A) | −77,4 |
−77,5 |
| Пиковый уровень, дБ | −64,0 |
−64,2 |
| Смещение DC, % | −0,0 |
+0,0 |
Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +78,5 |
+78,6 |
| Динамический диапазон, дБ (А) | +77,8 |
+78,0 |
| Смещение DC, % | +0,00 |
+0,00 |
Гармонические искажения + шум (−3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | +0,0099 |
+0,0115 |
| Гармонические искажения + шум , % | +0,0214 |
+0,0219 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0232 |
+0,0242 |
Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | +0,0307 |
+0,0304 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,0330 |
+0,0324 |

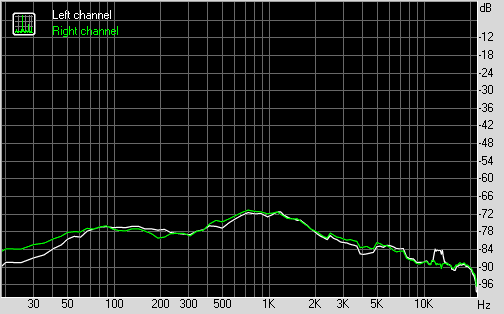

Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | −76 |
−76 |
| Проникновение на 1000 Гц, дБ | −72 |
−71 |
| Проникновение на 10000 Гц, дБ | −87 |
−87 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, % | 0,0308 |
0,0300 |
| Интермодуляционные искажения + шум на 10000 Гц, % | 0,0303 |
0,0292 |
| Интермодуляционные искажения + шум на 15000 Гц, % | 0,0331 |
0,0320 |
| 25 мая 2016 г. |
Сергей Пахомов
|
|
