Отчет о тестировании в RightMark Audio Analyzer
| Тестируемое устройство | материнская плата Gigabyte GA-Z97X-UD3H (HDA-кодек Realtek ALC1150) |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | |
| Маршрут сигнала | выход на наушники — вход Creative E-MU 0204 USB |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −0,6 дБ /−0,6 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,03, −0,12 |
Очень хорошо |
| Уровень шума, дБ (А) | −76,1 |
Посредственно |
| Динамический диапазон, дБ (А) | 76,3 |
Посредственно |
| Гармонические искажения, % | 0,019 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | −70,1 |
Посредственно |
| Интермодуляционные искажения + шум, % | 0,033 |
Хорошо |
| Взаимопроникновение каналов, дБ | −75,3 |
Отлично |
| Интермодуляции на 10 кГц, % | 0,037 |
Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | −0,77, +0,04 |
−0,77, +0,04 |
| От 40 Гц до 15 кГц, дБ | −0,12, +0,03 |
+0,06, +0,03 |

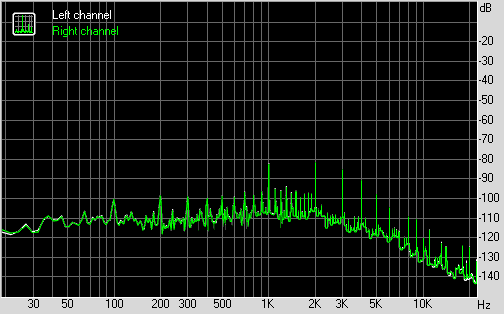

Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | −77,5 |
−77,7 |
| Мощность RMS, дБ (A) | −76,0 |
−76,2 |
| Пиковый уровень, дБ | −65,3 |
−65,5 |
| Смещение DC, % | −0,0 |
+0,0 |

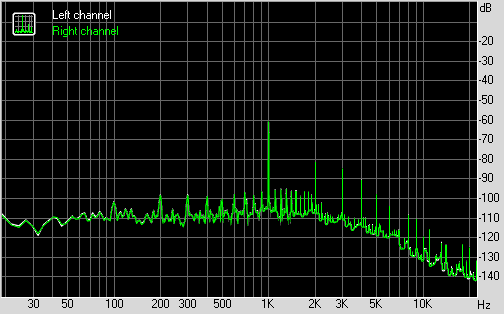

Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +77,7 |
+77,9 |
| Динамический диапазон, дБ (А) | +76,2 |
+76,4 |
| Смещение DC, % | +0,00 |
+0,00 |

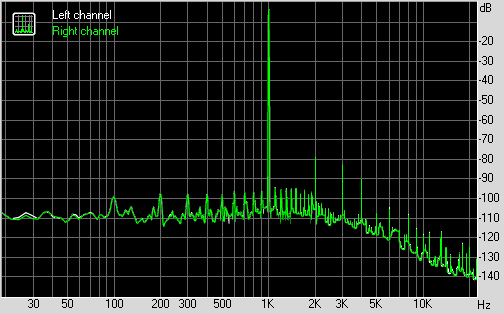

Гармонические искажения + шум (−3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | +0,0185 |
+0,0196 |
| Гармонические искажения + шум , % | +0,0251 |
+0,0256 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0310 |
+0,0318 |
Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | +0,0355 |
+0,0329 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,0395 |
+0,0386 |

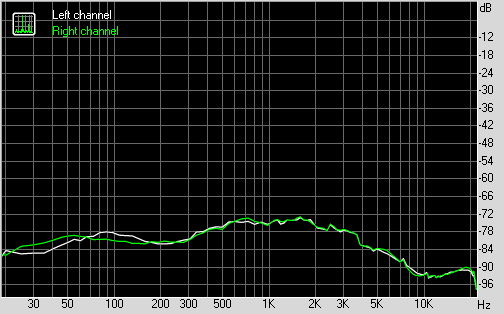

Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | −77 |
−80 |
| Проникновение на 1000 Гц, дБ | −74 |
−74 |
| Проникновение на 10000 Гц, дБ | −91 |
−92 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, % | 0,0369 |
0,0361 |
| Интермодуляционные искажения + шум на 10000 Гц, % | 0,0364 |
0,0353 |
| Интермодуляционные искажения + шум на 15000 Гц, % | 0,0382 |
0,0370 |
| 9 июля 2014 г. |
Сергей Пахомов
|
|
