Отчет о тестировании в RightMark Audio Analyzer
| Тестируемое устройство | материнская плата Gigabyte GA-Z97P-D3 (HDA-кодек Realtek ALC887) |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | |
| Маршрут сигнала | выход на наушники — вход Creative E-MU 0204 USB |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −0,3 дБ /−0,3 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,02, −0,07 |
Отлично |
| Уровень шума, дБ (А) | −66,0 |
Посредственно |
| Динамический диапазон, дБ (А) | 71,1 |
Посредственно |
| Гармонические искажения, % | 0,051 |
Посредственно |
| Гармонические искажения + шум, дБ(A) | −61,2 |
Плохо |
| Интермодуляционные искажения + шум, % | 0,103 |
Посредственно |
| Взаимопроникновение каналов, дБ | −66,6 |
Хорошо |
| Интермодуляции на 10 кГц, % | 0,114 |
Посредственно |
| Общая оценка | Хорошо |
Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | −0,88, +0,02 |
−0,90, −0,01 |
| От 40 Гц до 15 кГц, дБ | −0,07, +0,02 |
−0,05, −0,01 |

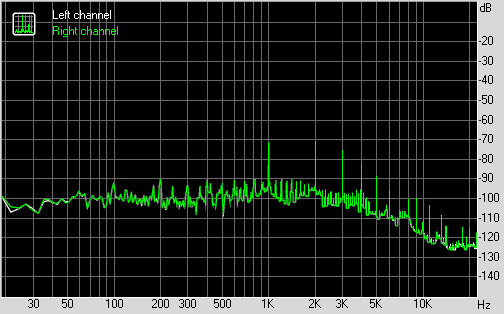

Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | −67,5 |
−67,5 |
| Мощность RMS, дБ (A) | −66,0 |
−66,0 |
| Пиковый уровень, дБ | −50,0 |
−50,0 |
| Смещение DC, % | −0,0 |
+0,0 |

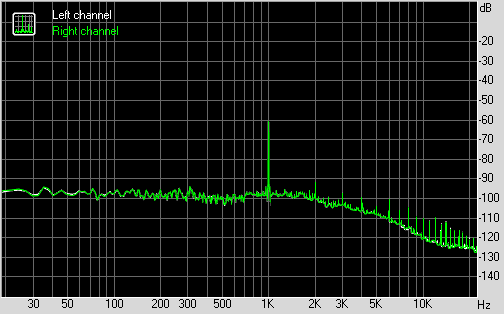

Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +72,0 |
+72,1 |
| Динамический диапазон, дБ (А) | +71,1 |
+71,1 |
| Смещение DC, % | −0,00 |
+0,00 |
Гармонические искажения + шум (−3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | +0,0515 |
+0,0515 |
| Гармонические искажения + шум , % | +0,0713 |
+0,0714 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0869 |
+0,0870 |
Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | +0,1028 |
+0,1023 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,1219 |
+0,1212 |

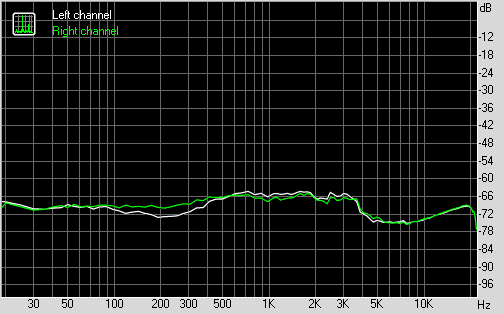

Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | −69 |
−68 |
| Проникновение на 1000 Гц, дБ | −65 |
−66 |
| Проникновение на 10000 Гц, дБ | −73 |
−73 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, % | 0,1151 |
0,1151 |
| Интермодуляционные искажения + шум на 10000 Гц, % | 0,1134 |
0,1134 |
| Интермодуляционные искажения + шум на 15000 Гц, % | 0,1146 |
0,1146 |
| 9 июля 2014 г. |
Сергей Пахомов
|
|
