Foxconn WinFast K8T890M2AA-KRS2H (AC’97-кодек Realtek ALC653)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@
Режим работы: 16-bit, 44 kHz



Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.57Хорошо
Уровень шума, дБ (А): -85.1Хорошо
Динамический диапазон, дБ (А): 85.5Хорошо
Гармонические искажения, %: 0.038Хорошо
Интермодуляционные искажения + шум, %: 0.052Хорошо
Взаимопроникновение каналов, дБ: -84.8Очень хорошо
Интермодуляции на 10 кГц, %: 0.199Средне

Общая оценка: Хорошо

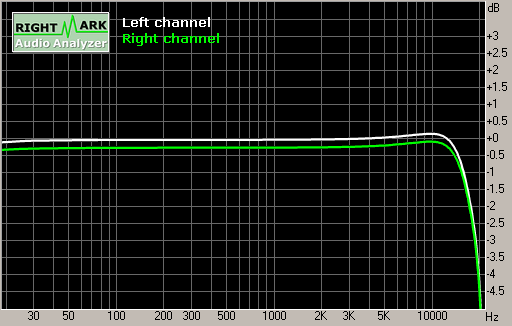

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-3.88, +0.14
От 40 Гц до 15 кГц, дБ-0.57, +0.14

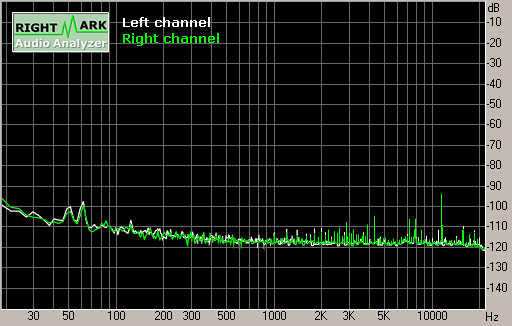

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-81.3-80.7
Мощность RMS (A-взвеш.), дБ:-85.1-85.1
Пиковый уровень, дБ (FS):-67.8-67.8
Смещение DC, %:-0.00-0.00

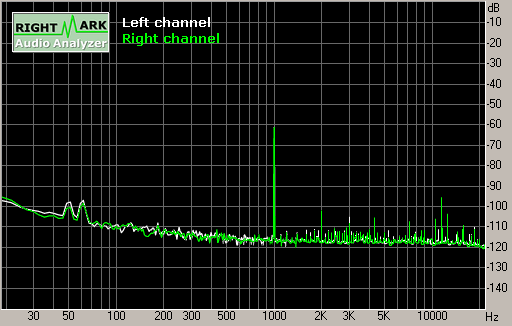

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+81.5+80.7
Динамич. диапазон (A-взвеш.), дБ:+85.5+85.7
Смещение DC, %:-0.00-0.00

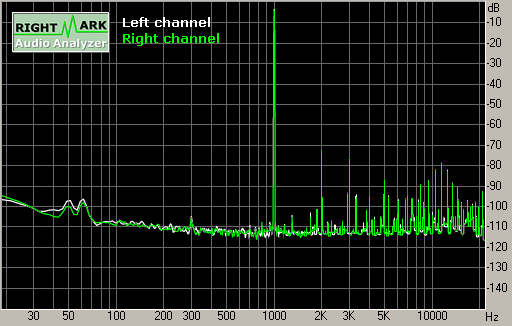

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.03810.0398
КНИ + шум, %:0.05200.0533
КНИ + шум (A-взвеш.), %:0.05610.0582

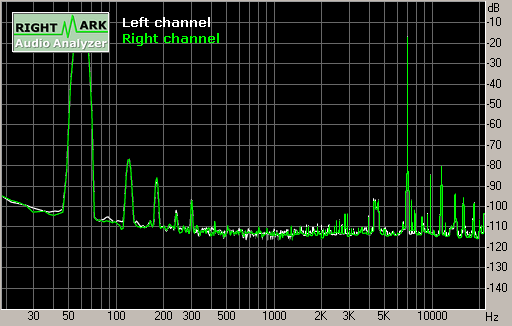

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.05240.0535
КИИ + шум (A-взвеш.), %:0.03830.0390

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-80-80
Проникновение на 1 кГц, дБ:-82-84
Проникновение на 10 кГц, дБ:-66-80

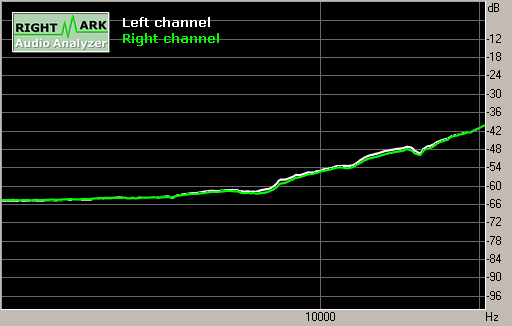

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.06660.0655
КИИ + шум на 10 кГц, %:0.17910.1715
КИИ + шум на 15 кГц, %:0.40130.3606

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
