EPoX 8NPA SLI (AC'97-кодек Realtek (Avance Logic) ALC655)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.22, -0.38Хорошо
Уровень шума, дБ (А): -82.4Хорошо
Динамический диапазон, дБ (А): 83.8Хорошо
Гармонические искажения, %: 0.045Хорошо
Интермодуляционные искажения + шум, %: 0.132Средне
Взаимопроникновение каналов, дБ: -81.9Очень хорошо
Интермодуляции на 10 кГц, %: 0.189Средне

Общая оценка: Хорошо

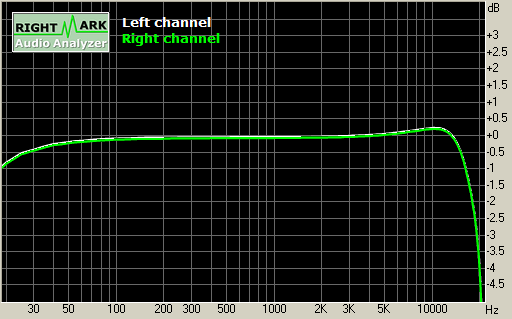

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-3.52, +0.22
От 40 Гц до 15 кГц, дБ-0.38, +0.22

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-80.1-79.8
Мощность RMS (A-взвеш.), дБ:-82.4-82.1
Пиковый уровень, дБ (FS):-67.0-67.0
Смещение DC, %:-0.00-0.00

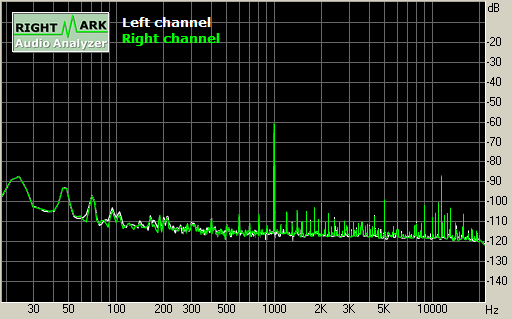

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+81.2+81.2
Динамич. диапазон (A-взвеш.), дБ:+84.0+83.8
Смещение DC, %:-0.00-0.00

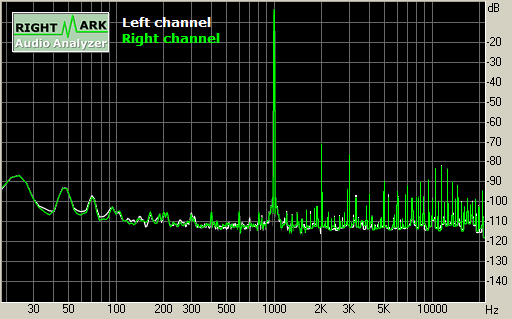

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.04530.0464
КНИ + шум, %:0.05450.0554
КНИ + шум (A-взвеш.), %:0.06360.0649

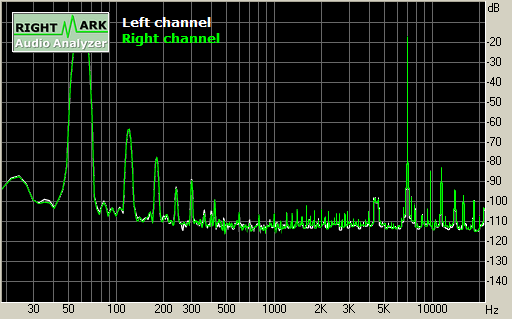

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.13180.1344
КИИ + шум (A-взвеш.), %:0.04640.0466

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-78-78
Проникновение на 1 кГц, дБ:-80-81
Проникновение на 10 кГц, дБ:-80-80

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.06720.0673
КИИ + шум на 10 кГц, %:0.16000.1634
КИИ + шум на 15 кГц, %:0.33970.3438

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
