ECS PF5 Extreme (HDA-кодек Realtek (Avance Logic) ALC880)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16 Очень хорошо
Уровень шума, дБ (А): -74.2 Средне
Динамический диапазон, дБ (А): 74.3 Средне
Гармонические искажения, %: 0.0062 Очень хорошо
Интермодуляционные искажения + шум, %: 0.043 Хорошо
Взаимопроникновение каналов, дБ: -76.0 Очень хорошо
Интермодуляции на 10 кГц, %: 0.045 Хорошо

Общая оценка: Хорошо

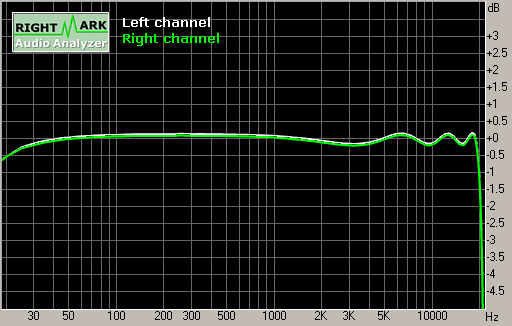

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ -0.73, +0.15
От 40 Гц до 15 кГц, дБ -0.16, +0.14

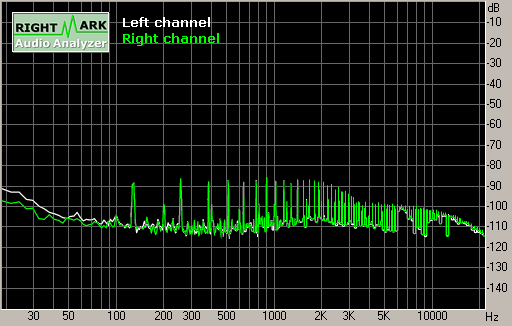

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ: -70.1 -72.2
Мощность RMS (A-взвеш.), дБ: -74.2 -74.2
Пиковый уровень, дБ (FS): -55.7 -56.4
Смещение DC, %: -0.00 -0.00

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ: +74.0 +73.6
Динамич. диапазон (A-взвеш.), дБ: +74.3 +74.3
Смещение DC, %: -0.00 -0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %: 0.0062 0.0064
КНИ + шум, %: 0.0484 0.0439
КНИ + шум (A-взвеш.), %: 0.0390 0.0391

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %: 0.0434 0.0438
КИИ + шум (A-взвеш.), %: 0.0476 0.0478

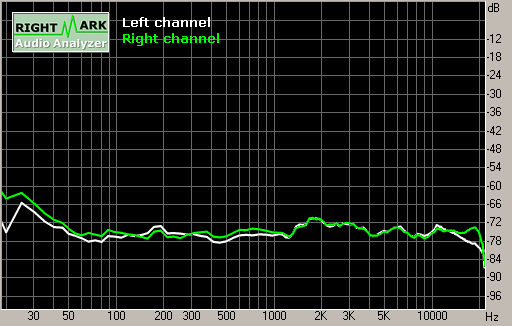

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ: -76 -74
Проникновение на 1 кГц, дБ: -75 -74
Проникновение на 10 кГц, дБ: -74 -74

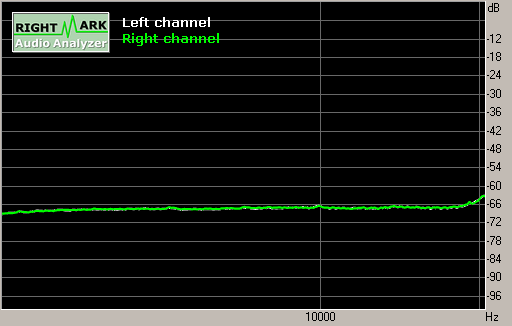

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %: 0.0423 0.0424
КИИ + шум на 10 кГц, %: 0.0469 0.0467
КИИ + шум на 15 кГц, %: 0.0453 0.0447

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
