ECS KA1 MVP Extreme (HDA-кодек Realtek ALC880)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16Очень хорошо
Уровень шума, дБ (А): -90.3Очень хорошо
Динамический диапазон, дБ (А): 90.2Очень хорошо
Гармонические искажения, %: 0.0041Очень хорошо
Интермодуляционные искажения + шум, %: 0.012Очень хорошо
Взаимопроникновение каналов, дБ: -87.5Отлично
Интермодуляции на 10 кГц, %: 0.010Очень хорошо

Общая оценка: Очень хорошо

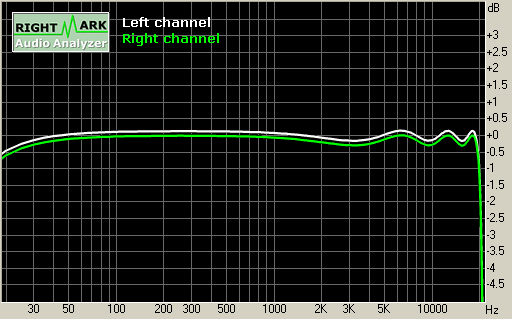

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.65, +0.14
От 40 Гц до 15 кГц, дБ-0.16, +0.14

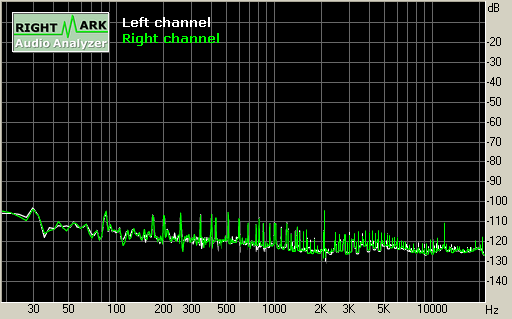

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-85.7-85.5
Мощность RMS (A-взвеш.), дБ:-90.2-90.3
Пиковый уровень, дБ (FS):-70.0-70.8
Смещение DC, %:-0.00-0.00

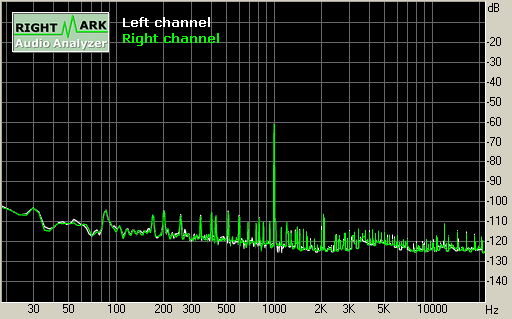

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+85.4+85.7
Динамич. диапазон (A-взвеш.), дБ:+90.2+90.4
Смещение DC, %:-0.00-0.00

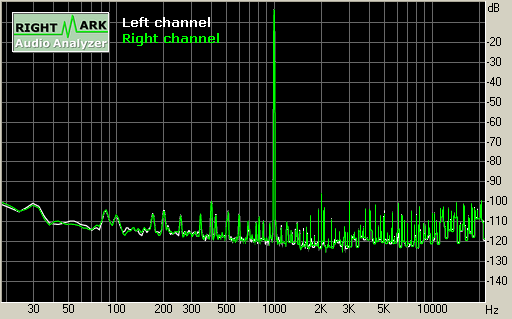

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00410.0043
КНИ + шум, %:0.01580.0156
КНИ + шум (A-взвеш.), %:0.00930.0095

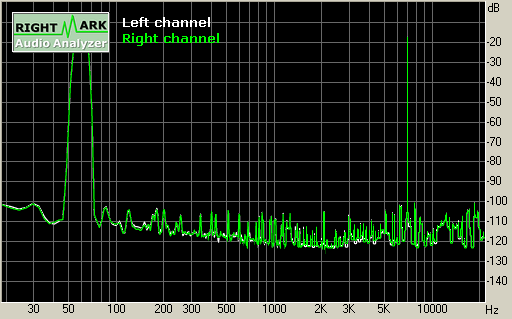

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.01190.0119
КИИ + шум (A-взвеш.), %:0.00990.0099

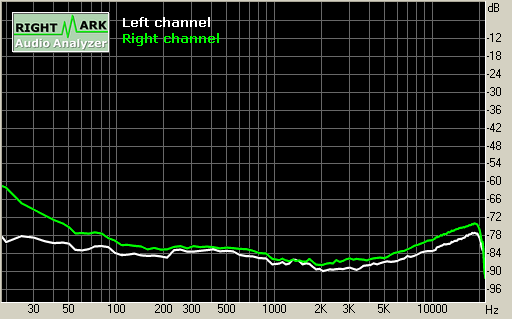

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.-7gt;Пр.
Проникновение на 100 Гц, дБ:-83-79
Проникновение на 1 кГц, дБ:-87-85
Проникновение на 10 кГц, дБ:-82-78

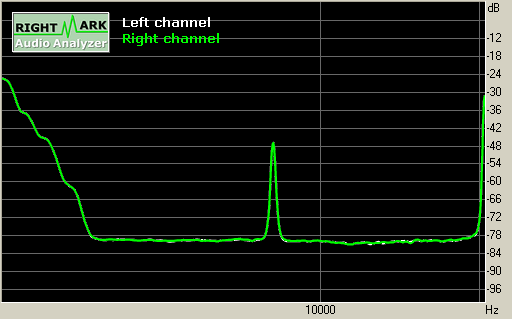

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01040.0104
КИИ + шум на 10 кГц, %:0.01020.0103
КИИ + шум на 15 кГц, %:0.01020.0100

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
