Отчет о тестировании в RightMark Audio Analyzer

Тестируемое устройство HDA-кодек Realtek ALC892 на плате ECS H57H-M
Режим работы 16 бит, 48 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In Terratec DMX 6fire
Версия RMAA 6.2.3

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 дБ / 0.0 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.03
Отлично
Уровень шума, дБ (А)
-93.0
Очень хорошо
Динамические диапазон, дБ (А)
93.0
Очень хорошо
Гармонические искажения, %
0.0022
Отлично
Гармонические искажения + шум, дБ(A)
-78.4
Средне
Интермодуляционные искажения + шум, %
0.013
Очень хорошо
Взаимопроникновение каналов, дБ
-91.7
Отлично
Интермодуляции на 10 кГц, %
0.010
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.07, +0.01
От 40 Гц до 15 кГц, дБ
-0.03, +0.01

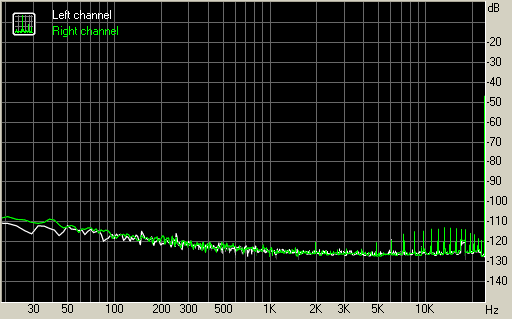

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-91.2
-90.5
Мощность RMS, дБ (A)
-93.0
-93.0
Пиковый уровень, дБ
-74.4
-74.4
Смещение DC, %
-0.0
-0.0

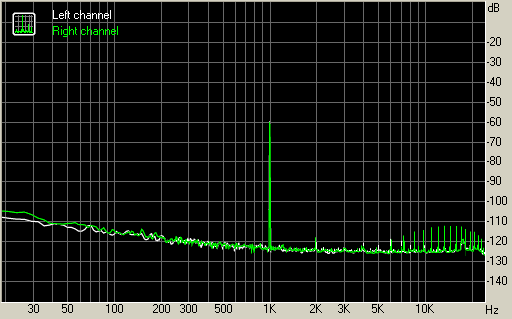

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+91.1
+90.7
Динамический диапазон, дБ (А)
+93.0
+92.9
Смещение DC, %
-0.00
-0.00

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0021
+0.0022
Гармонические искажения + шум , %
+0.0122
+0.0122
Гармонические искажения + шум (A-взвеш.), %
+0.0120
+0.0120

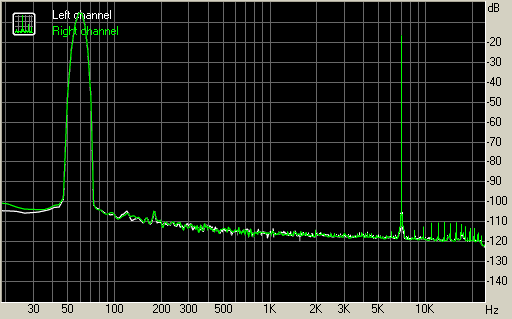

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0128
+0.0130
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0109
+0.0109

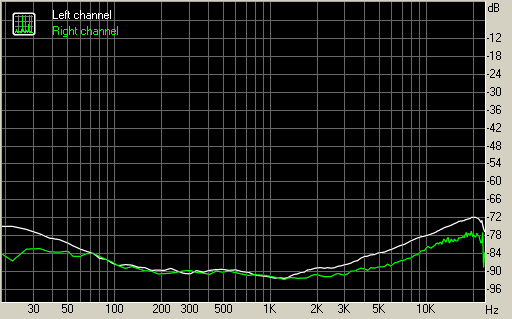

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-87
-86
Проникновение на 1000 Гц, дБ
-91
-91
Проникновение на 10000 Гц, дБ
-77
-81

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0107
0.0108
Интермодуляционные искажения + шум на 10000 Гц,
0.0106
0.0107
Интермодуляционные искажения + шум на 15000 Гц,
0.0098
0.0103


5 июня 2010 Автор Стас Горбунов
