Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC888S на плате ECS A785GM-M
Режим работы 16-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы — Line-In ESI Juli@
Версия RMAA 6.2.3


Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0.00, -0.01
Отлично
Уровень шума, дБ (А)
-86.8
Хорошо
Динамические диапазон, дБ (А)
87.1
Хорошо
Гармонические искажения, %
0.0044
Очень хорошо
Гармонические искажения + шум, дБ(A)
-81.2
Хорошо
Интермодуляционные искажения + шум, %
0.012
Очень хорошо
Взаимопроникновение каналов, дБ
-89.2
Отлично
Интермодуляции на 10 кГц, %
0.013
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.57, +0.00
От 40 Гц до 15 кГц, дБ
-0.01, +0.00

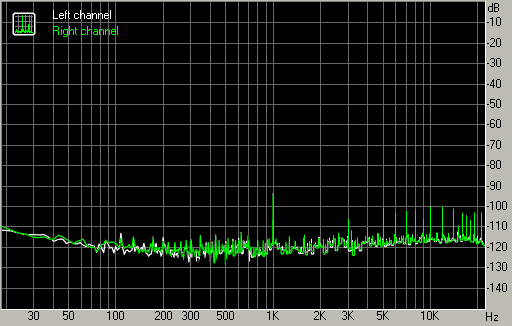

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-85.9
-86.0
Мощность RMS, дБ (A)
-86.7
-86.9
Пиковый уровень, дБ
-70.0
-71.5
Смещение DC, %
-0.0
-0.0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+86.1
+86.2
Динамический диапазон, дБ (А)
+86.9
+87.2
Смещение DC, %
-0.00
-0.00

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0045
+0.0044
Гармонические искажения + шум , %
+0.0098
+0.0098
Гармонические искажения + шум (A-взвеш.), %
+0.0088
+0.0087

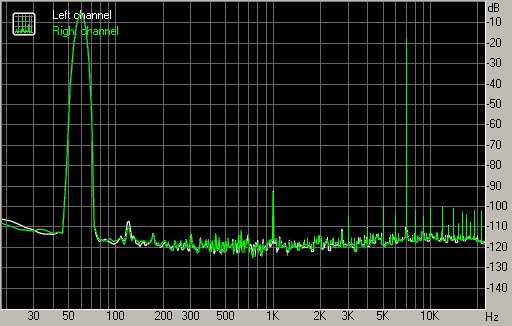

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0125
+0.0124
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0113
+0.0111

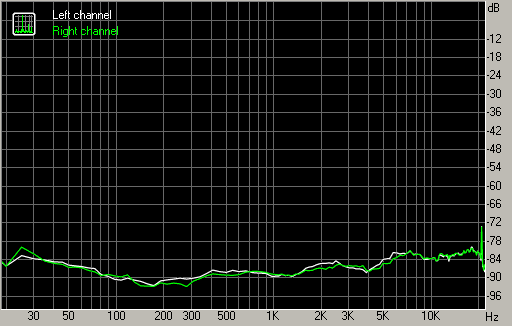

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-90
-88
Проникновение на 1000 Гц, дБ
-89
-88
Проникновение на 10000 Гц, дБ
-83
-83

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0127
0.0131
Интермодуляционные искажения + шум на 10000 Гц,
0.0133
0.0131
Интермодуляционные искажения + шум на 15000 Гц,
0.0131
0.0133
