ECS 945P-A (AC'97-кодек Realtek (Avance Logic) ALC655)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.56 Хорошо
Уровень шума, дБ (А): -76.6 Средне
Динамический диапазон, дБ (А): 76.5 Средне
Гармонические искажения, %: 0.028 Хорошо
Интермодуляционные искажения + шум, %: 0.066 Хорошо
Взаимопроникновение каналов, дБ: -77.0 Очень хорошо
Интермодуляции на 10 кГц, %: 0.150 Средне

Общая оценка: Хорошо


Частотная характеристика

Spectrum graph



Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ -3.88, +0.15
От 40 Гц до 15 кГц, дБ -0.56, +0.15

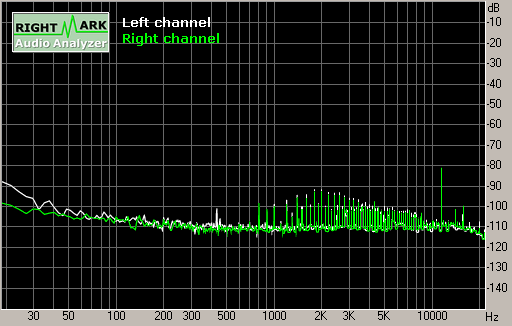

Уровень шума

Spectrum graph



Параметр Левый Правый
Мощность RMS, дБ: -72.4 -75.7
Мощность RMS (A-взвеш.), дБ: -76.0 -76.6
Пиковый уровень, дБ (FS): -58.4 -60.7
Смещение DC, %: -0.00 -0.00

Динамический диапазон

Spectrum graph



Параметр Левый Правый
Динамический диапазон, дБ: +72.8 +76.5
Динамич. диапазон (A-взвеш.), дБ: +76.5 +77.2
Смещение DC, %: -0.00 -0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph



Параметр Левый Правый
КНИ, %: 0.0285 0.0295
КНИ + шум, %: 0.0850 0.0591
КНИ + шум (A-взвеш.), %: 0.0560 0.0558

Интермодуляционные искажения

Spectrum graph



Параметр Левый Правый
КИИ + шум, %: 0.0657 0.0671
КИИ + шум (A-взвеш.), %: 0.0566 0.0547

Взаимопроникновение стереоканалов

Spectrum graph



Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ: -72 -75
Проникновение на 1 кГц, дБ: -76 -75
Проникновение на 10 кГц, дБ: -76 -69

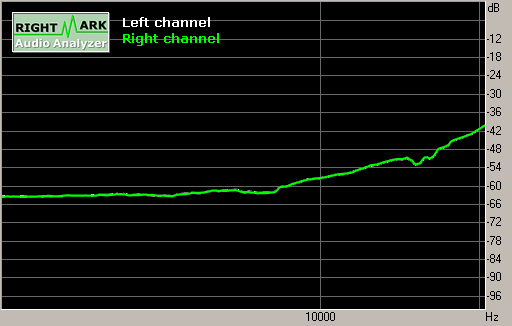

Интермодуляции (переменная частота)

Spectrum graph



Параметр Левый Правый
КИИ + шум на 5 кГц, %: 0.0694 0.0696
КИИ + шум на 10 кГц, %: 0.1351 0.1354
КИИ + шум на 15 кГц, %: 0.2440 0.2470

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
