Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек Realtek ALC892 на плате Biostar TP67B+
Режим работы 16 бит, 48 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы → Line-In Terratec DMX 6fire
Версия RMAA 6.0.5

Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Summary

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.02
Отлично
Уровень шума, дБ (А)
-88.6
Хорошо
Динамические диапазон, дБ (А)
88.5
Хорошо
Гармонические искажения, %
0.0026
Отлично
Гармонические искажения + шум, дБ(A)
-77.7
Средне
Интермодуляционные искажения + шум, %
0.016
Очень хорошо
Взаимопроникновение каналов, дБ
-86.2
Отлично
Интермодуляции на 10 кГц, %
0.013
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.05, +0.01
От 40 Гц до 15 кГц, дБ
-0.02, +0.01

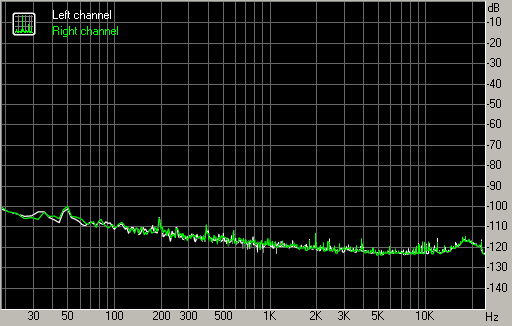

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-86.0
-85.8
Мощность RMS, дБ (A)
-88.5
-88.6
Пиковый уровень, дБ
-66.0
-66.0
Смещение DC, %
-0.0
-0.0

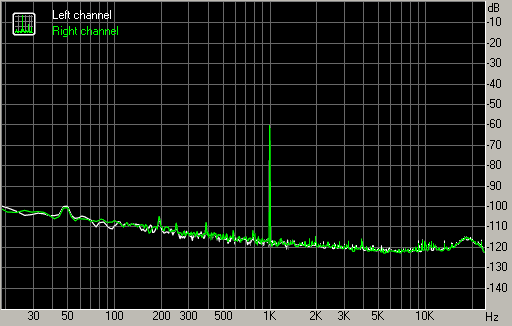

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+85.9
+85.7
Динамический диапазон, дБ (А)
+88.5
+88.5
Смещение DC, %
-0.00
-0.00

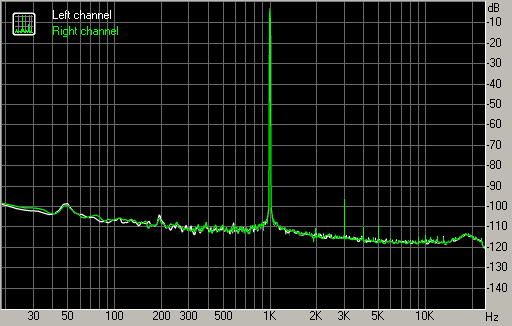

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0025
+0.0026
Гармонические искажения + шум , %
+0.0142
+0.0143
Гармонические искажения + шум (A-взвеш.), %
+0.0131
+0.0131

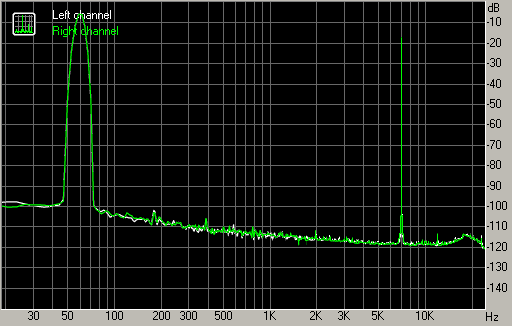

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0164
+0.0162
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0123
+0.0125

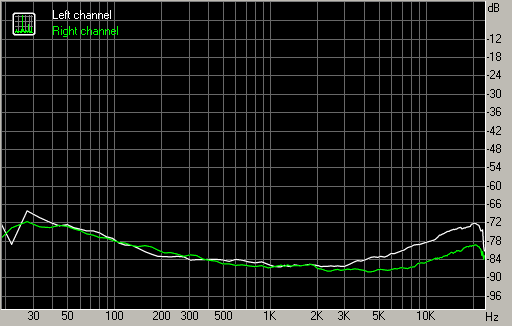

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-77
-77
Проникновение на 1000 Гц, дБ
-85
-86
Проникновение на 10000 Гц, дБ
-77
-84

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0140
0.0137
Интермодуляционные искажения + шум на 10000 Гц,
0.0135
0.0135
Интермодуляционные искажения + шум на 15000 Гц,
0.0126
0.0129



Дополнительно
