Biostar TF7050-M2 (HDA-кодек Realtek ALC888)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.12Отлично
Уровень шума, дБ (А): -73.4Средне
Динамический диапазон, дБ (А): 73.4Средне
Гармонические искажения, %: 0.015Хорошо
Интермодуляционные искажения + шум, %: 0.051Хорошо
Взаимопроникновение каналов, дБ: -74.9Хорошо
Интермодуляции на 10 кГц, %: 0.048Хорошо

Общая оценка: Хорошо

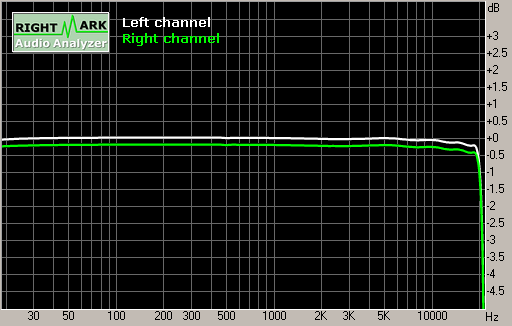

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.58, +0.03
От 40 Гц до 15 кГц, дБ-0.12, +0.03

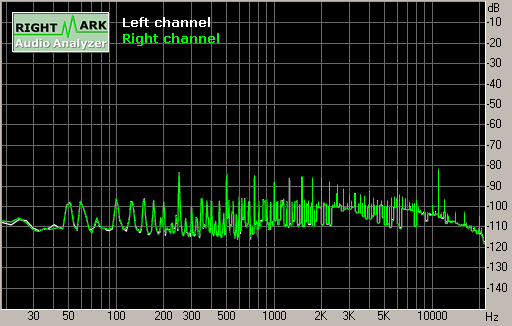

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-73.2-73.3
Мощность RMS (A-взвеш.), дБ:-73.3-73.4
Пиковый уровень, дБ (FS):-55.0-55.0
Смещение DC, %:-0.00-0.00

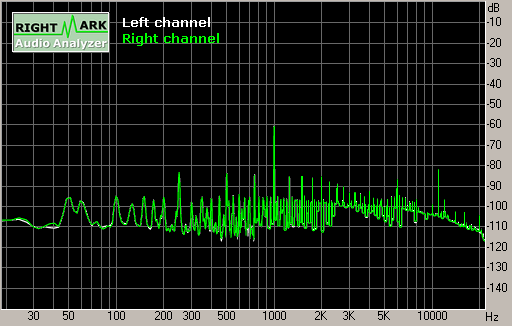

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+73.5+73.5
Динамич. диапазон (A-взвеш.), дБ:+73.4+73.4
Смещение DC, %:-0.00-0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.01540.0156
КНИ + шум, %:0.03510.0356
КНИ + шум (A-взвеш.), %:0.03550.0361

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.05090.0518
КИИ + шум (A-взвеш.), %:0.05400.0548

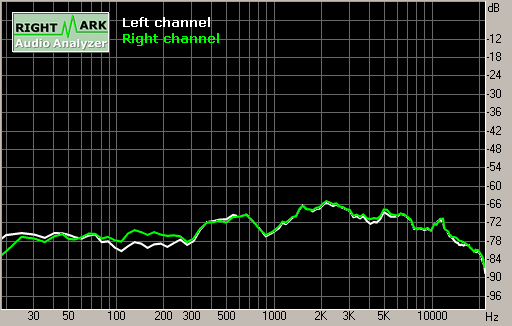

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-79-77
Проникновение на 1 кГц, дБ:-74-74
Проникновение на 10 кГц, дБ:-73-73

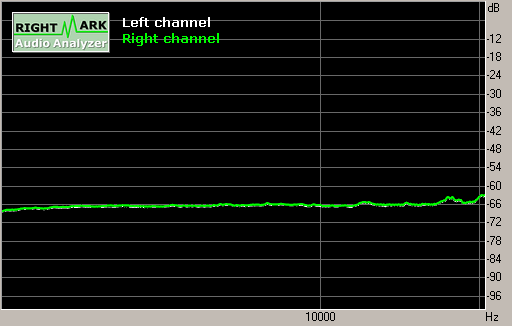

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.04610.0462
КИИ + шум на 10 кГц, %:0.04770.0488
КИИ + шум на 15 кГц, %:0.04940.0501

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
