Biostar TA690G AM2 (HDA-кодек Realtek ALC888)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03Отлично
Уровень шума, дБ (А): -77.3Средне
Динамический диапазон, дБ (А): 77.5Средне
Гармонические искажения, %: 0.010Хорошо
Интермодуляционные искажения + шум, %: 0.033Хорошо
Взаимопроникновение каналов, дБ: -81.6Очень хорошо
Интермодуляции на 10 кГц, %: 0.031Хорошо

Общая оценка: Хорошо

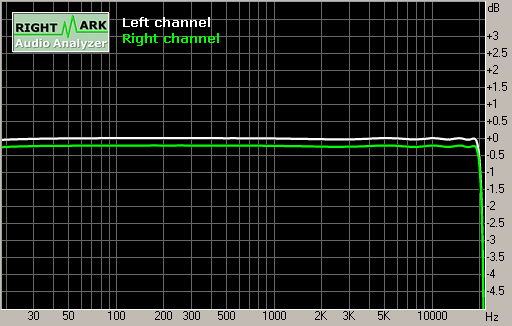

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.34, +0.01
От 40 Гц до 15 кГц, дБ-0.03, +0.01

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-76.8-77.1
Мощность RMS (A-взвеш.), дБ:-76.9-77.3
Пиковый уровень, дБ (FS):-59.9-59.9
Смещение DC, %:-0.00-0.00

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+77.4+77.6
Динамич. диапазон (A-взвеш.), дБ:+77.5+77.9
Смещение DC, %:-0.00-0.00

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.01020.0103
КНИ + шум, %:0.02780.0277
КНИ + шум (A-взвеш.), %:0.02740.0272

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.03340.0332
КИИ + шум (A-взвеш.), %:0.03450.0342

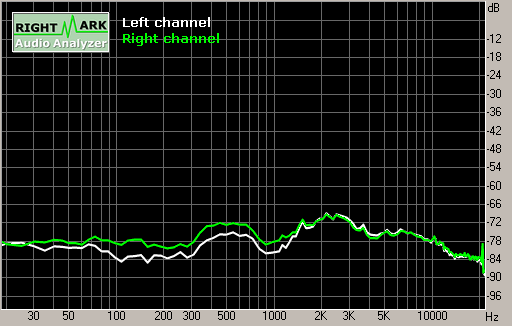

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-83-78
Проникновение на 1 кГц, дБ:-81-77
Проникновение на 10 кГц, дБ:-77-77

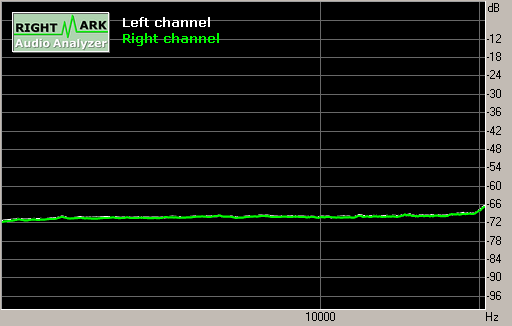

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.03060.0303
КИИ + шум на 10 кГц, %:0.03160.0311
КИИ + шум на 15 кГц, %:0.03290.0326

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
