Biostar NF520-A2 (HDA-кодек Realtek ALC861)

Тест программы RightMark Audio Analyzer



Тестируемая цепь: Line-Out материнской платы — Line-In ESI Juli@)
Режим работы: 16-bit, 44 kHz


Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16Очень хорошо
Уровень шума, дБ (А): -88.2Хорошо
Динамический диапазон, дБ (А): 88.4Хорошо
Гармонические искажения, %: 0.0031Очень хорошо
Интермодуляционные искажения + шум, %: 0.011Очень хорошо
Взаимопроникновение каналов, дБ: -87.7Отлично
Интермодуляции на 10 кГц, %: 0.012Очень хорошо

Общая оценка: Очень хорошо

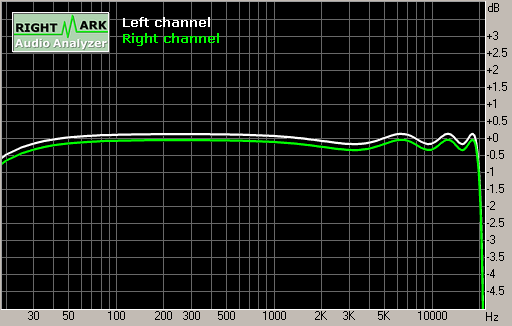

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.75, +0.14
От 40 Гц до 15 кГц, дБ-0.16, +0.14

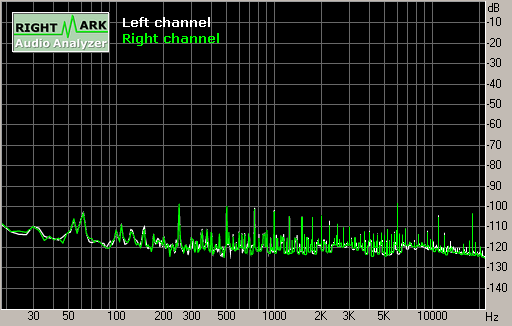

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-77.3-77.1
Мощность RMS (A-взвеш.), дБ:-88.2-88.2
Пиковый уровень, дБ (FS):-66.9-65.7
Смещение DC, %:-0.00-0.00

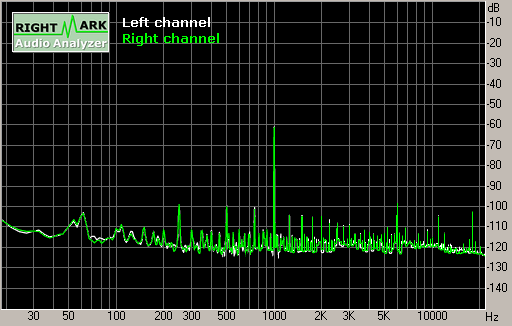

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+79.3+79.5
Динамич. диапазон (A-взвеш.), дБ:+88.5+88.4
Смещение DC, %:-0.00-0.00

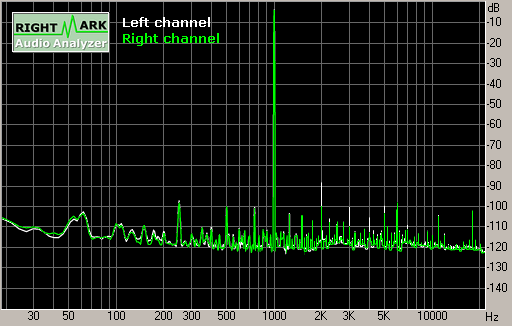

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00590.0031
КНИ + шум, %:0.01470.0141
КНИ + шум (A-взвеш.), %:0.01070.0083

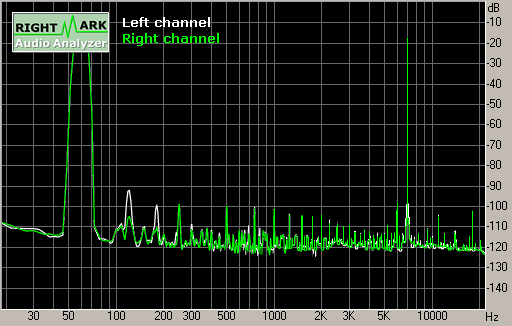

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.01240.0113
КИИ + шум (A-взвеш.), %:0.01040.0101

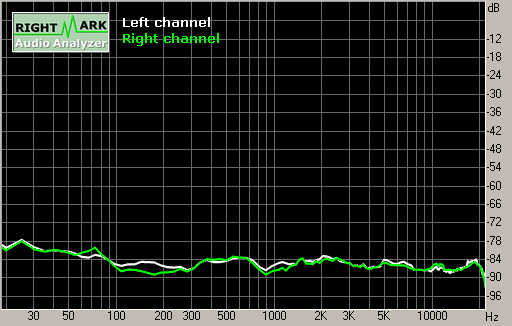

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-85-86
Проникновение на 1 кГц, дБ:-85-87
Проникновение на 10 кГц, дБ:-87-85

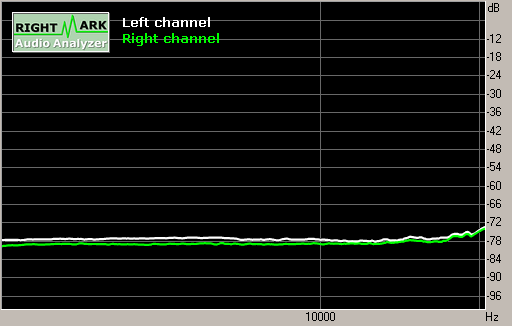

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.01410.0112
КИИ + шум на 10 кГц, %:0.01330.0113
КИИ + шум на 15 кГц, %:0.01460.0129

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
