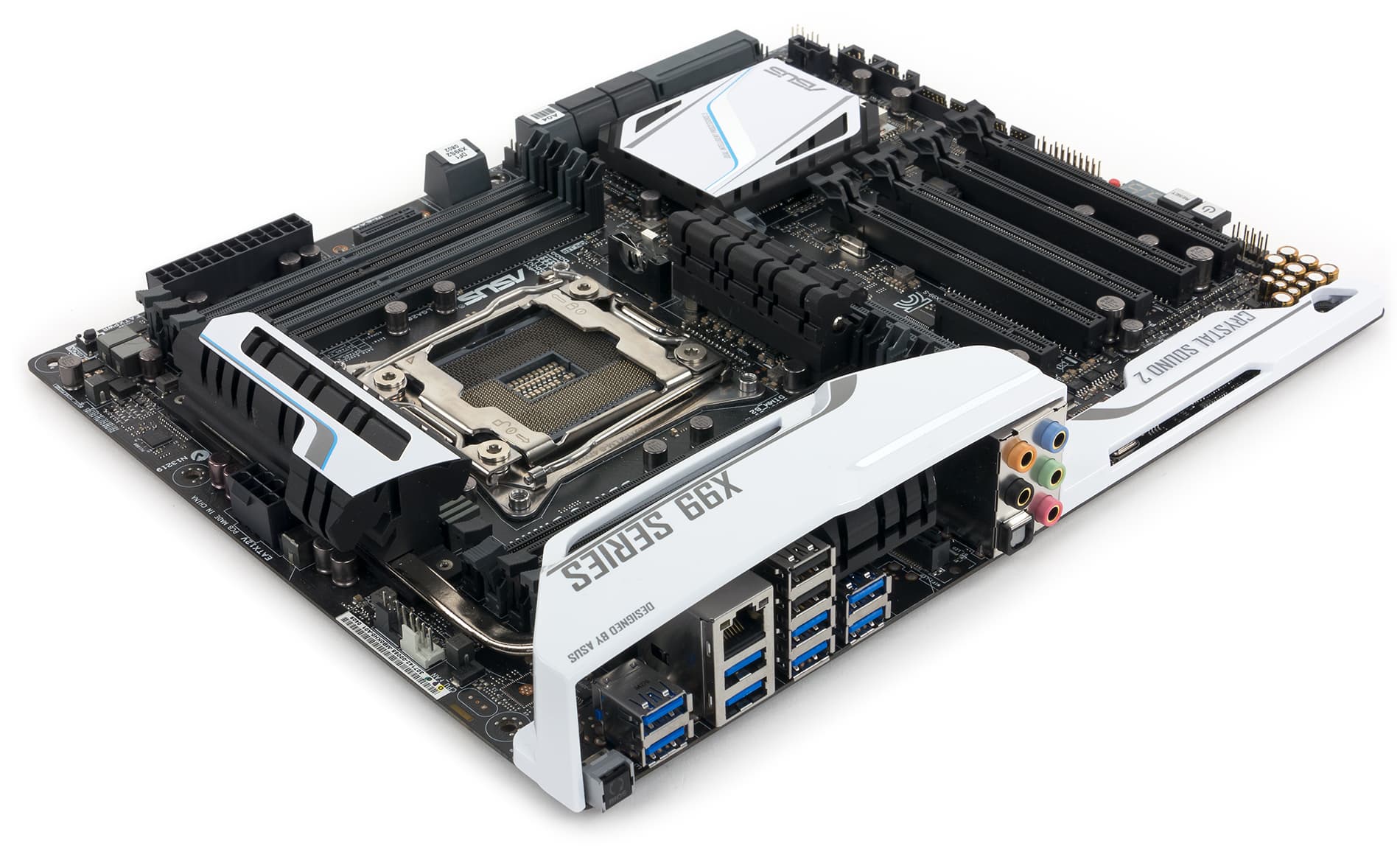

Материнская плата Asus X99-S

Упрощенный вариант топовой модели Asus X99-Deluxe

Мы уже рассмотрели несколько материнских плат Asus на новом чипсете Intel X99: топовую Asus X99-Deluxe, бюджетную Asus X99-A и модель Asus X99-Pro, которая лишь незначительно отличается от Asus X99-A. В этой статье мы рассмотрим еще одну плату компании на чипсете Intel X99: модель Asus X99-S. Забегая вперед, отметим, что эту плату можно рассматривать как немного упрощенный вариант модели Asus X99-Deluxe. Фактически, Asus X99-S — это та же Asus X99-Deluxe, но лишенная некоторых контроллеров и отличающаяся более скромной комплектацией.

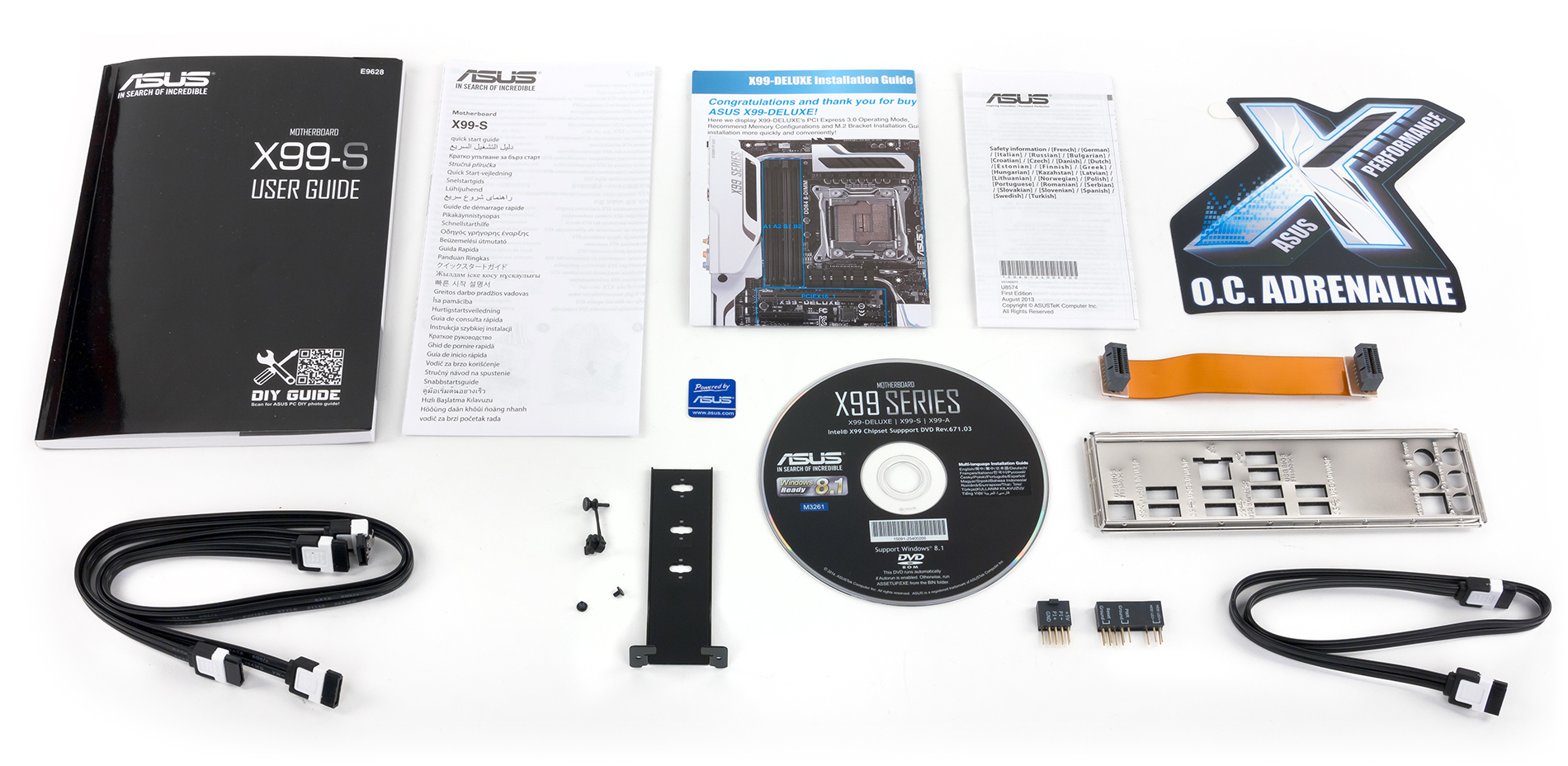

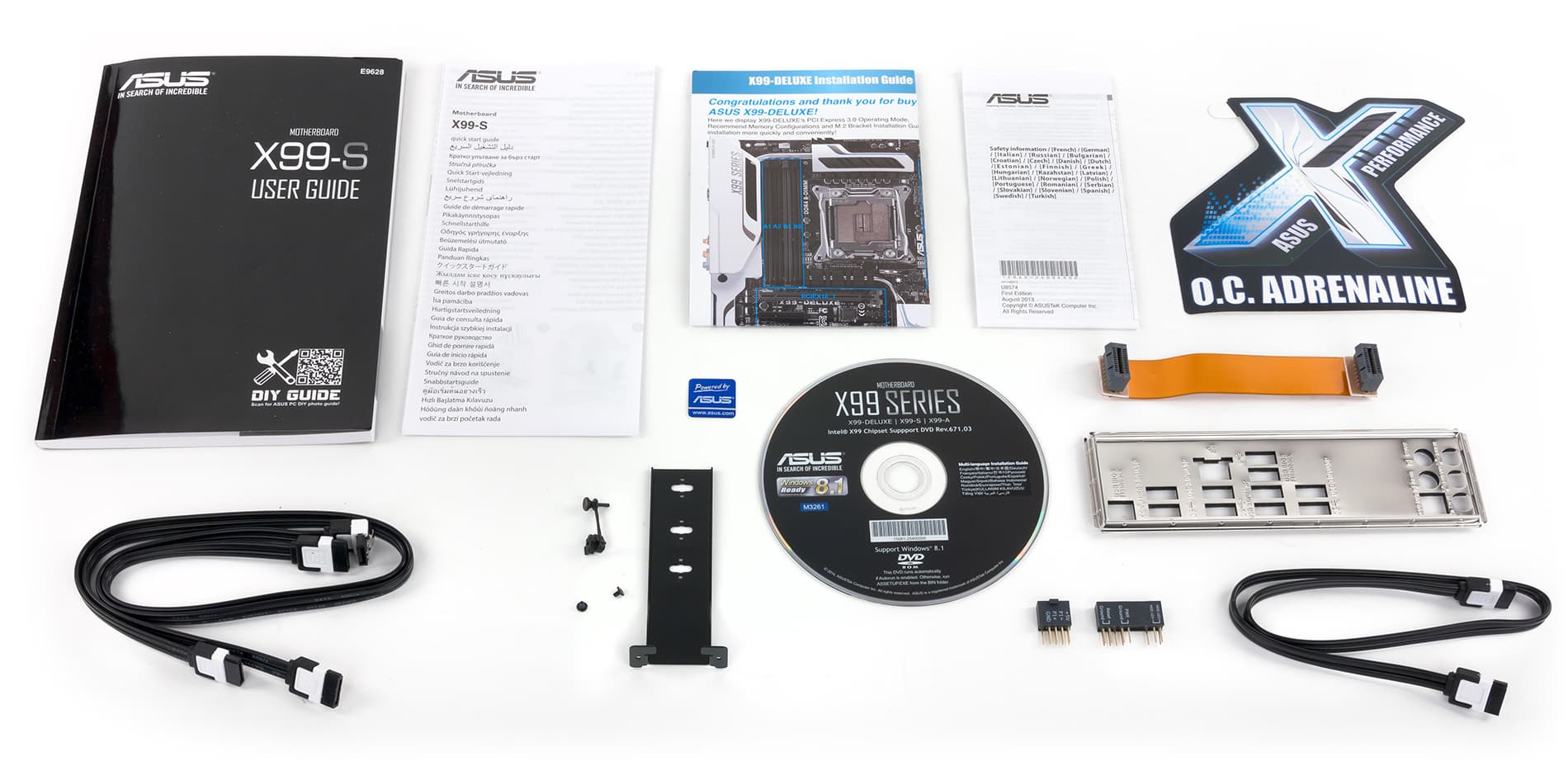

Комплектация и упаковка

Плата Asus X99-S поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, три SATA-кабеля (все разъемы с защелками), мостик SLI на две видеокарты, заглушка для задней панели платы, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д., а также скоба для вертикальной фиксации накопителя с разъемом M.2.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus X99-S приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Слоты расширения
5 × слотов с форм-фактором PCI Express x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4
1 × M.2 (PCIe 3.0 x4)
SATA-разъемы
8 × SATA 6 Гбит/с (без учета разъемов, входящих в состав разъемов SATA Express )
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от контроллера ASMedia ASM106SE)
USB-разъемы
12 × USB 3.0
6 × USB 2.0

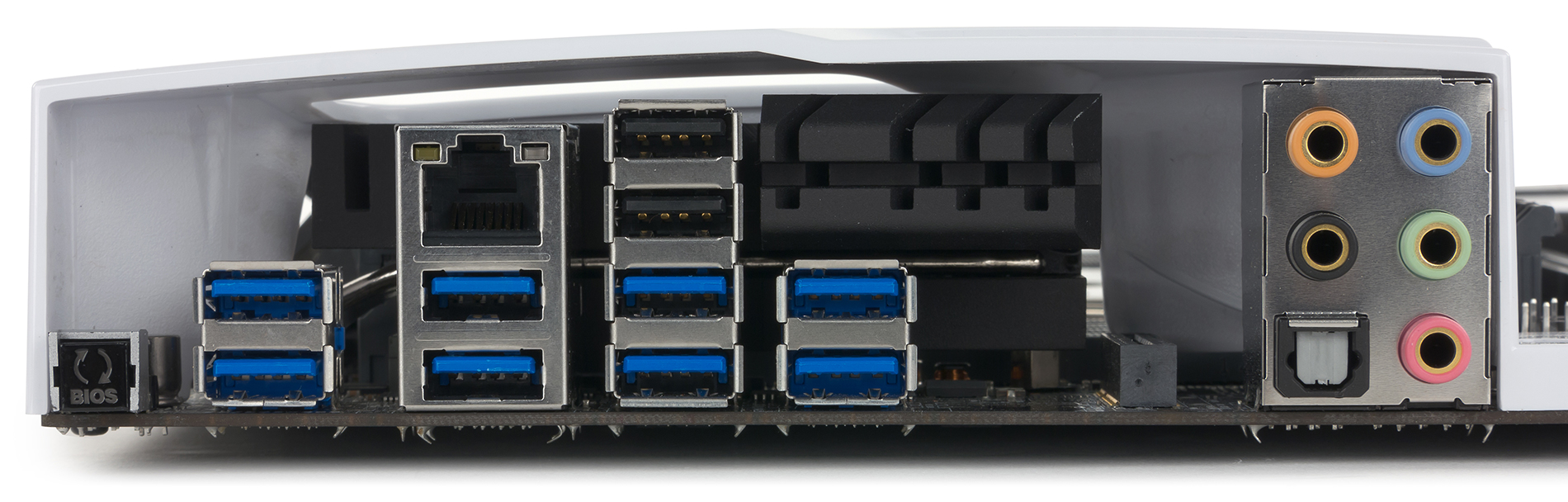

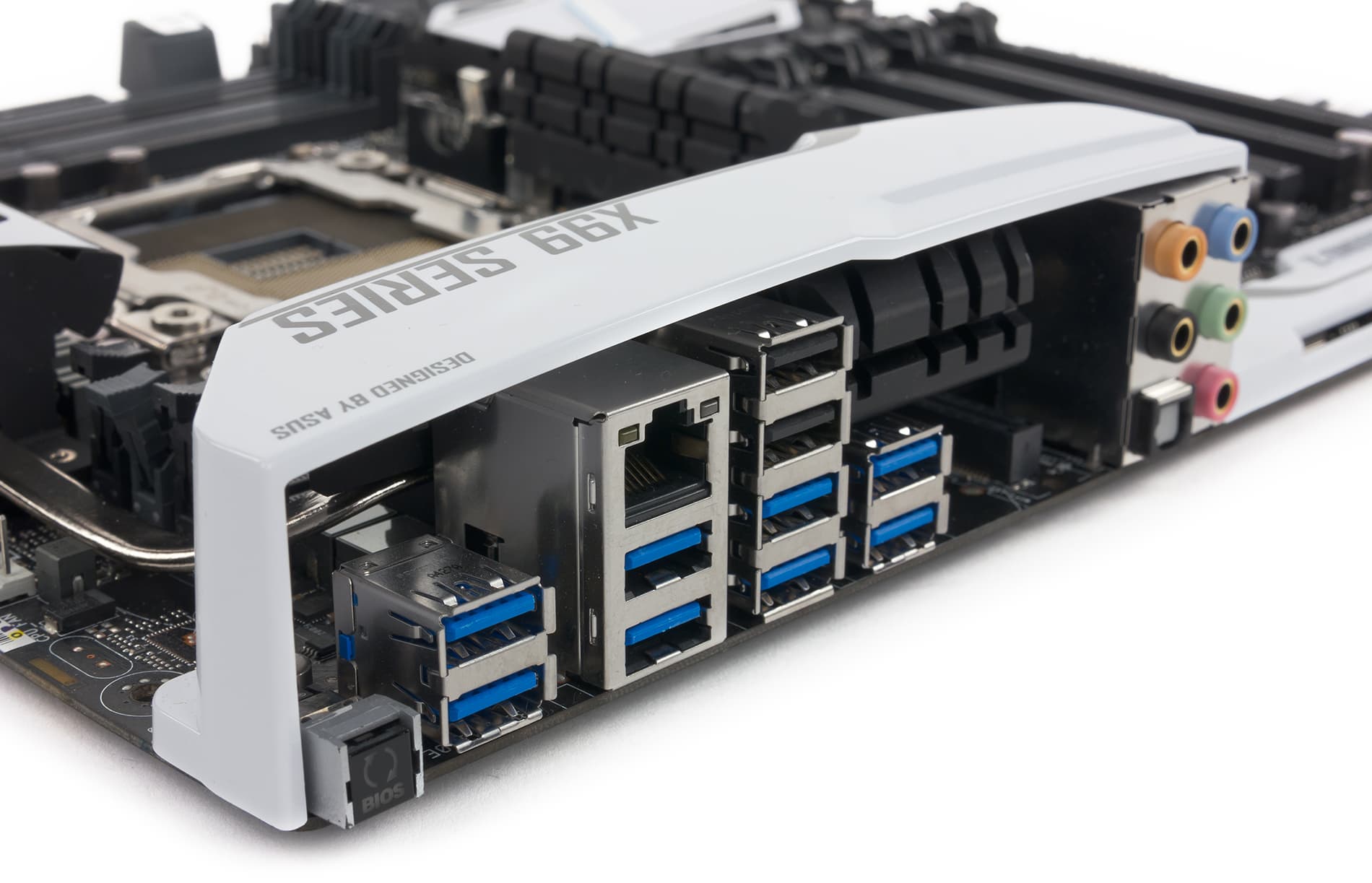

Разъемы на задней панели
8× USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
2 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

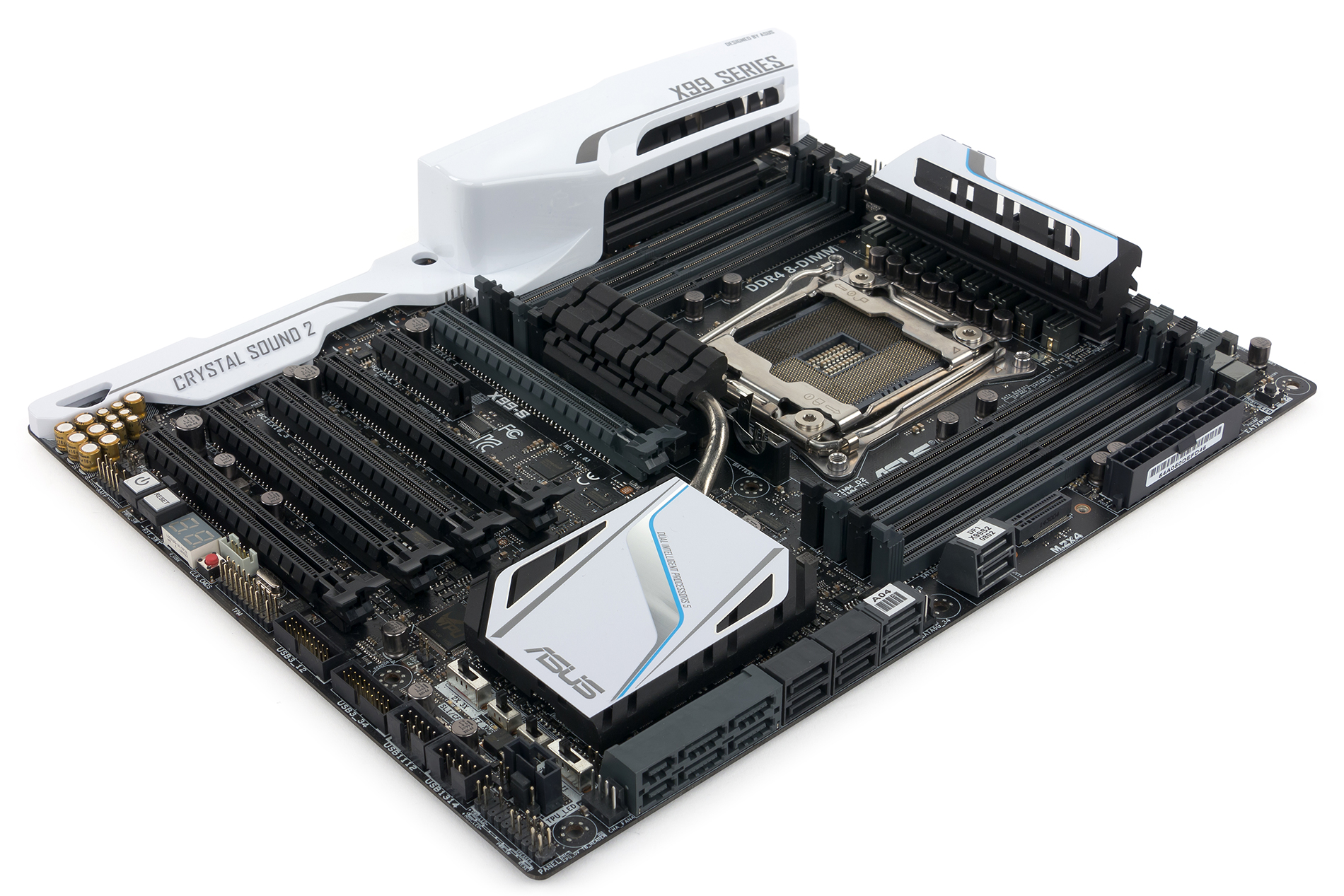

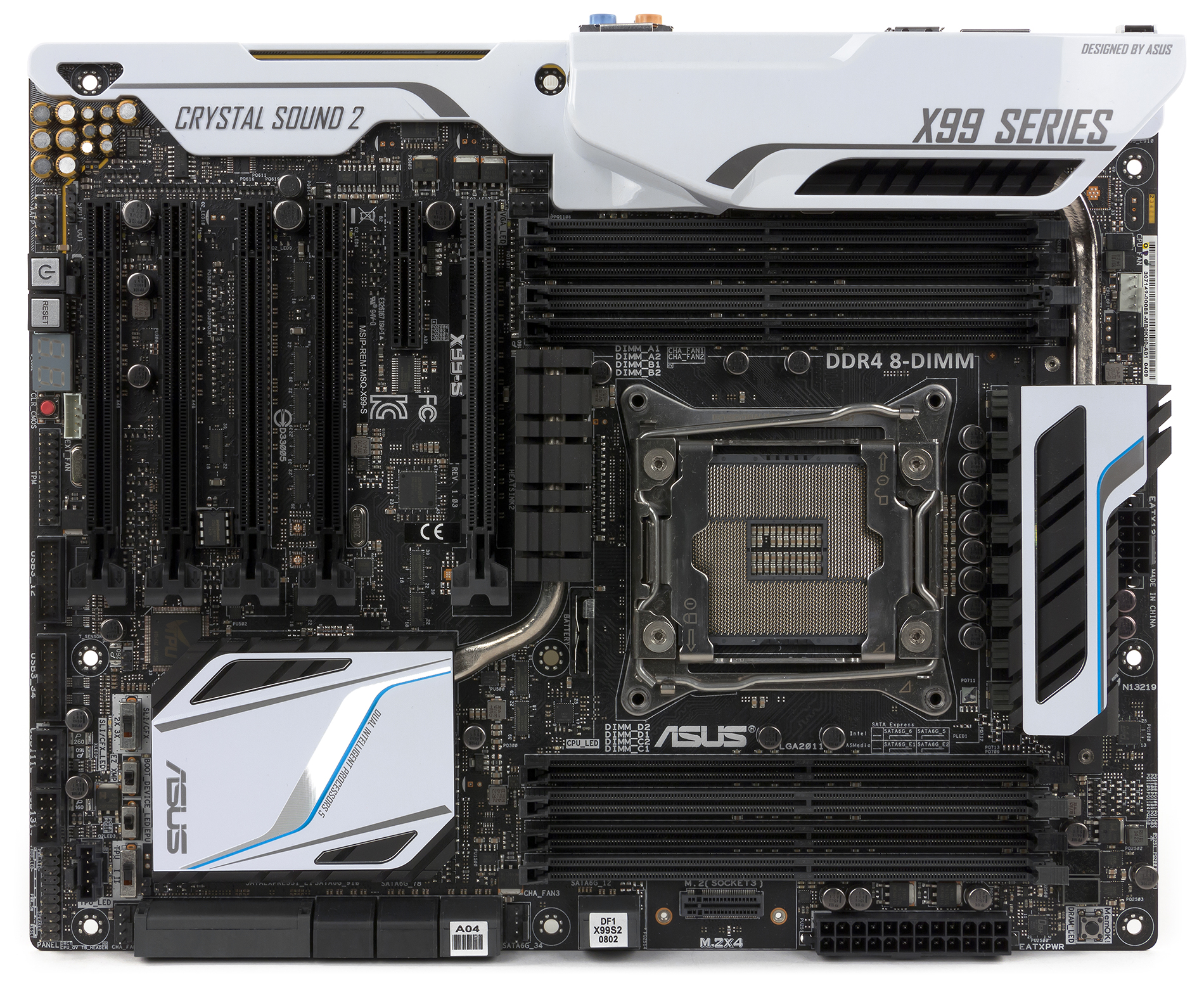

Плата Asus X99-S выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или бо́льшие по размеру. Для монтажа платы предусмотрены девять стандартных отверстий.

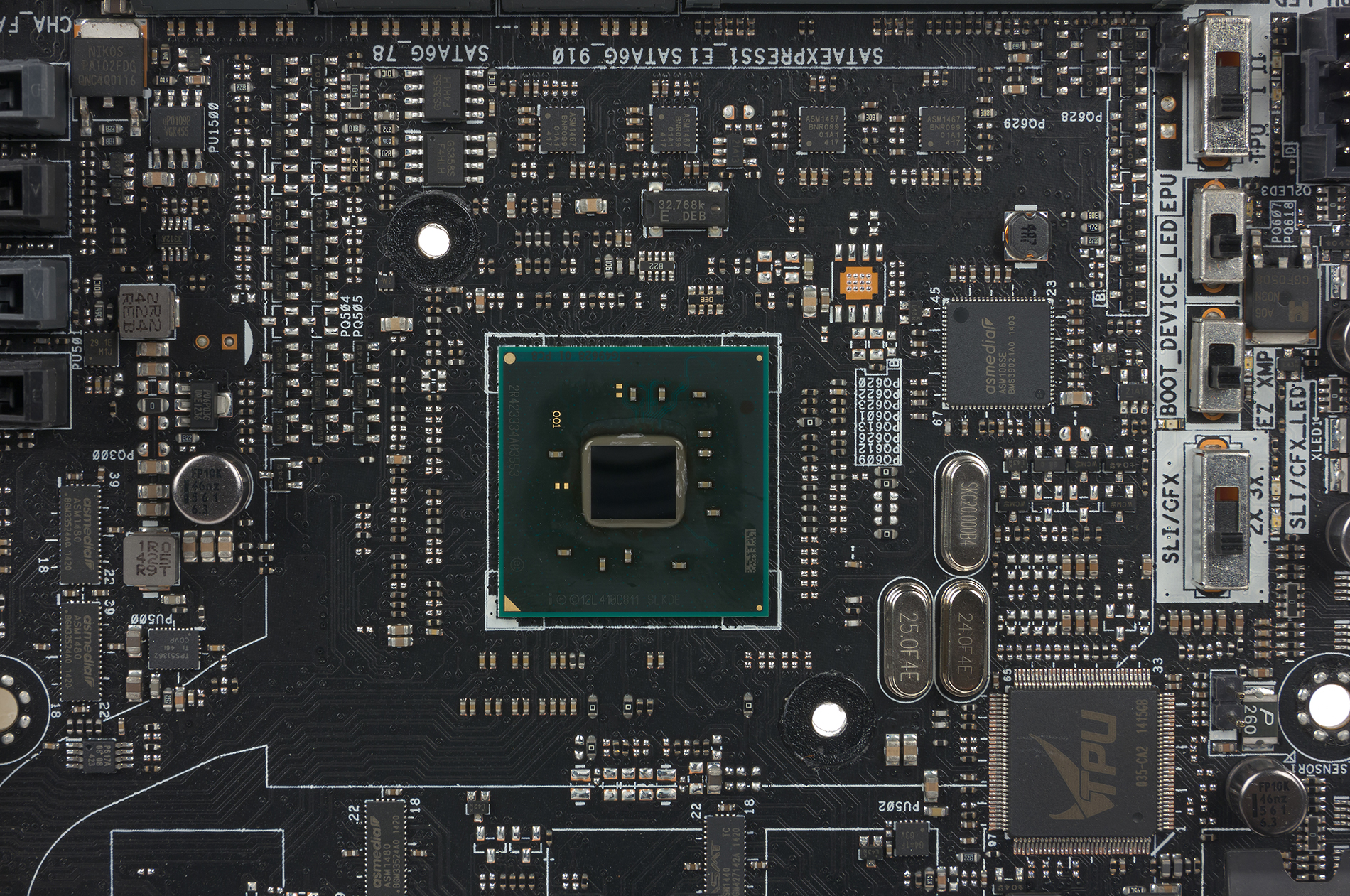

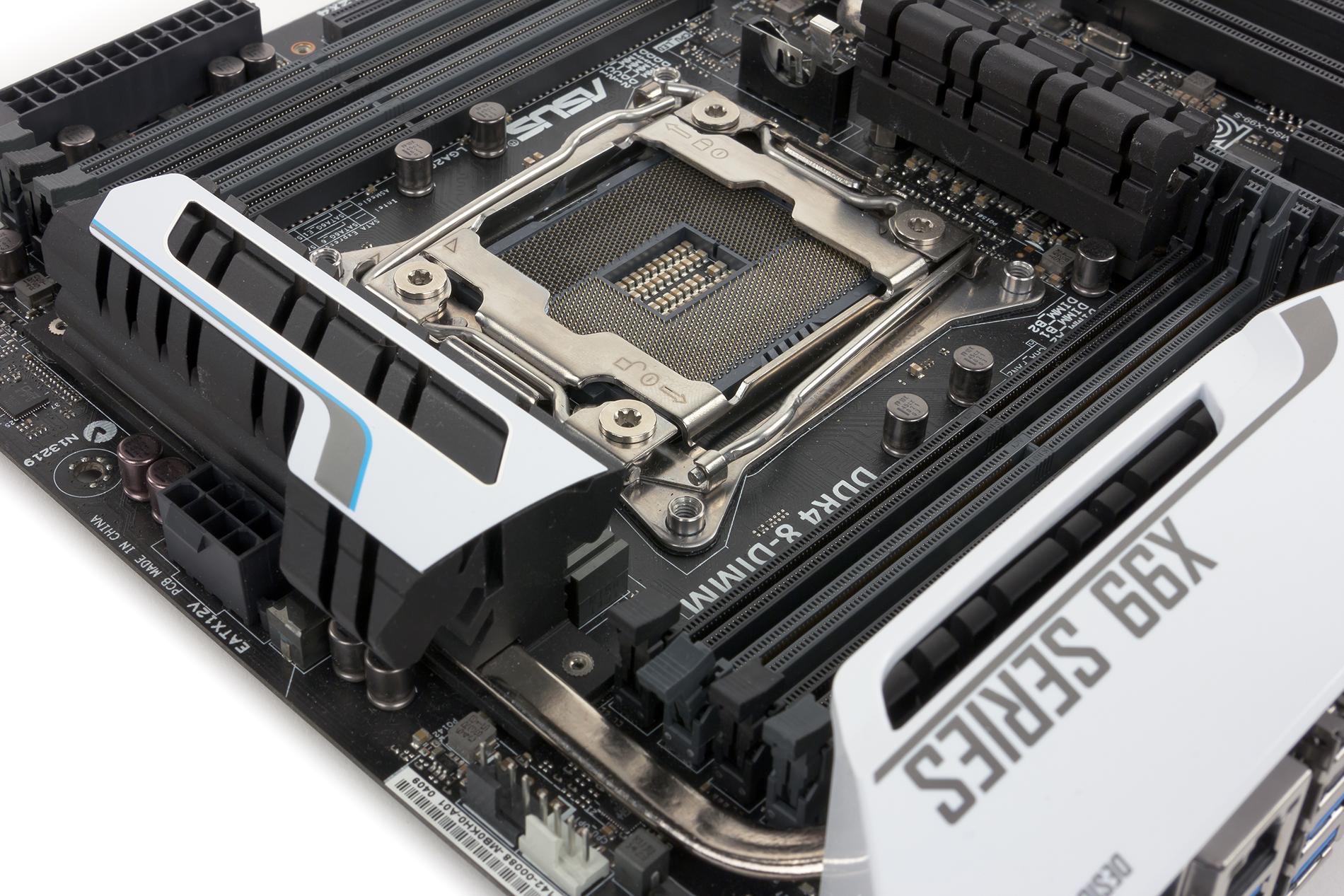

Чипсет и процессорный разъем

Плата Asus Х99-S основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E с разъемом LGA2011-v3.

Как и на всех платах Asus с чипсетом Intel X99, процессорный разъем немного отличается от стандартного LGA2011-v3 и называется Asus O.C. Socket. В этом фирменном разъеме Asus больше контактов, чем в стандартном, и дополнительные контакты в разъеме позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессора Haswell-E. Часть этих недокументированных контактов — это дополнительные линии питания процессора. И если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.

Память

Для установки модулей памяти на плате Asus X99-S предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 64 Гбайт (при использовании 8-гигабайтных модулей памяти). Отметим также, что плата поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Х99-S имеется пять слотов с форм-фактором PCI Express x16 и один слот с PCI Express 2.0 x4. Собственно, по количеству слотов и режиму их работы плата Asus Х99-S в точности повторяет плату Asus X99-Deluxe

Слот PCI Express 2.0 x4 реализован с использованием 4 чипсетных портов PCI Express 2.0. А вот режим работы слотов с форм-фактором PCI Express x16 зависит от того, сколько именно портов (40 или 28) PCI Express 3.0 реализовано в процессоре. Напомним, что на сегодняшний момент имеется три модели процессора семейства Haswell-E: Intel Core i7-5960X, Core i7-5930K и Core i7-5820K. Первые две модели (Core i7-5960X и Core i7-5930K) имеют встроенный контроллер PCI Express 3.0 на 40 портов (линий), а вот в процессоре Core i7-5820K контроллер PCI Express 3.0 имеет только 28 портов.

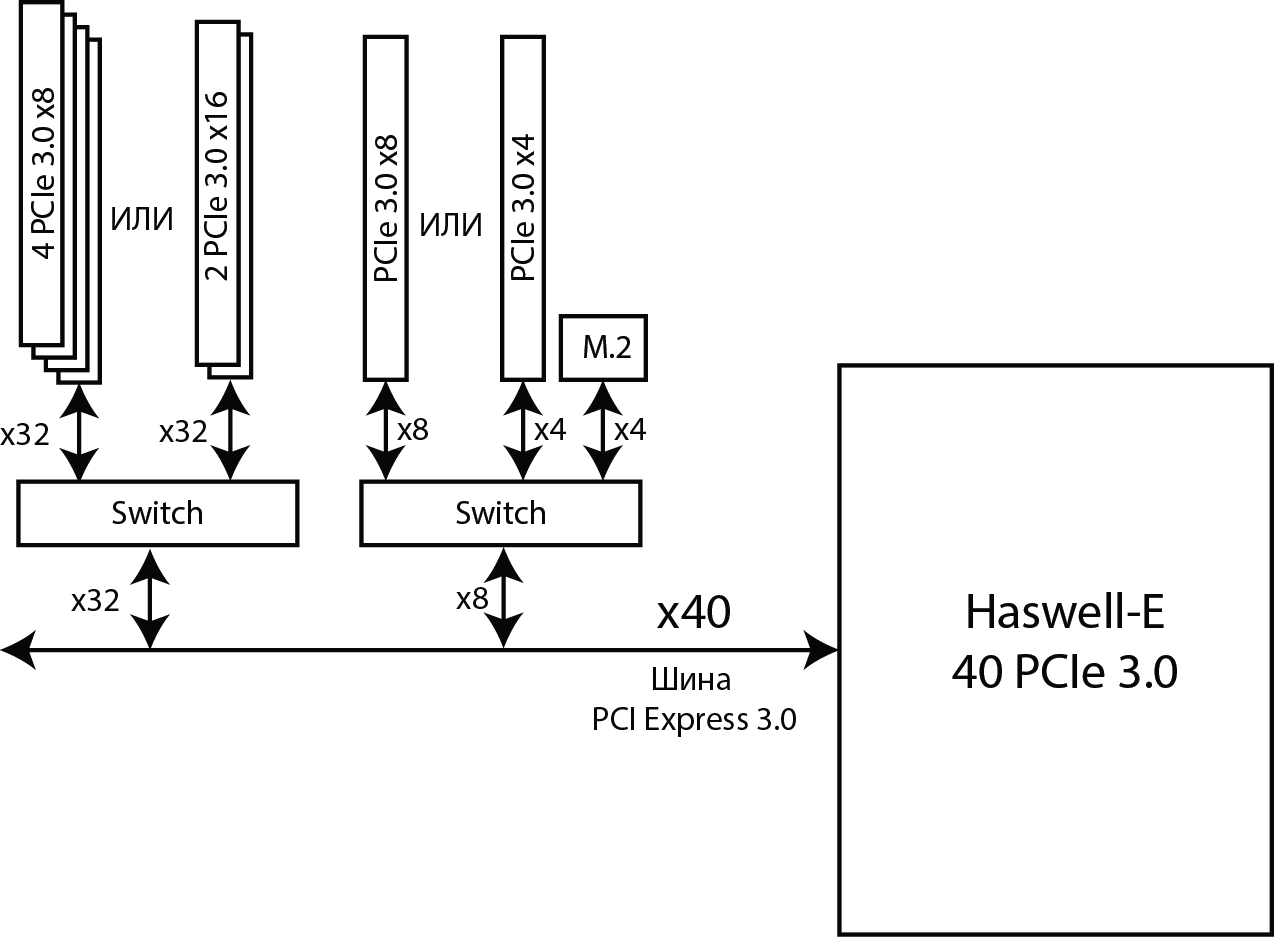

Если устанавливается процессор с 40 портами PCI Express 3.0, то все пять слотов с форм-фактором PCI Express x16 будут реализованы на базе этих 40 процессорных портов PCI Express 3.0. Если считать от разъема процессора, то первый слот (PCIEX16_1) может работать в режимах x16 и x8. Второй слот (PCIEX16_2) работает в режиме x8 (это можно определить по количеству контактов в слоте). Третий слот (PCIEX16_3) опять-таки переключаемый и может работать на скоростях x16 и x8. Четвертый слот (PCIEX16_4) может работать только в режиме x8, ну а пятый слот (PCIEX16_5) может переключаться между режимами x8 и x4. Тут важно подчеркнуть, что пятый слот разделяем с разъемом M.2. Забегая вперед, отметим, что разъем M.2 на данной плате реализован с использованием четырех процессорных портов PCI Express 3.0. И на пятый слот и разъем M.2 в совокупности задействуется 8 процессорных портов PCI Express 3.0.

Точно так же, как и в случае с платой Asus X99-Deluxe, в документации на плату нигде не указывается в каких комбинациях могут использоваться слоты с форм-фактором PCI Express 3.0 x16. Говорится лишь, что поддерживаются следующие режимы работы (дословно): single at x16, dual at x16/x16, triple at x16/x16/x8, quad at x8/x8/x16/x8, or quintuple at x8/x8/x8/x8/x8. Хорошо бы к этой информации добавить пояснение, о каких слотах идет речь. То есть, не понятно, в какие именно слоты нужно вставлять карты расширения для реализации режима x8/x8/x16/x8 непонятен. И непонятно, почему нет режима x16/x8/x8/x8.

В таблице мы выписали различные комбинации режимов работы слотов PCIe x16. Однако, непонятно, будут ли все эти режимы работать, и если нет, то почему.

СлотРежимы работы
PCIEX16_1 x16x16x16x16x16x8x8x8x8
PCIEX16_2 N/AN/Ax8x8x8x8x8N/Ax8
PCIEX16_3 x16x16x16x8x8x16x16x16x8
PCIEX16_4 N/Ax8N/Ax8N/Ax8N/Ax8x8
PCIEX16_5 x8N/AN/AN/Ax8N/Ax8x8x8

Отметим, что в данном случае подразумевается, что слот M.2 не задействован, то есть, на пятый слот PCIe x16_5 приходятся все 8 портов PCI Express 2.0.

Естественно, поддерживается технологии Nvidia SLI и AMD CrossFireX. Причем, можно устанавливать до трех однопроцессорных видеокарт или две двухпроцессорные.

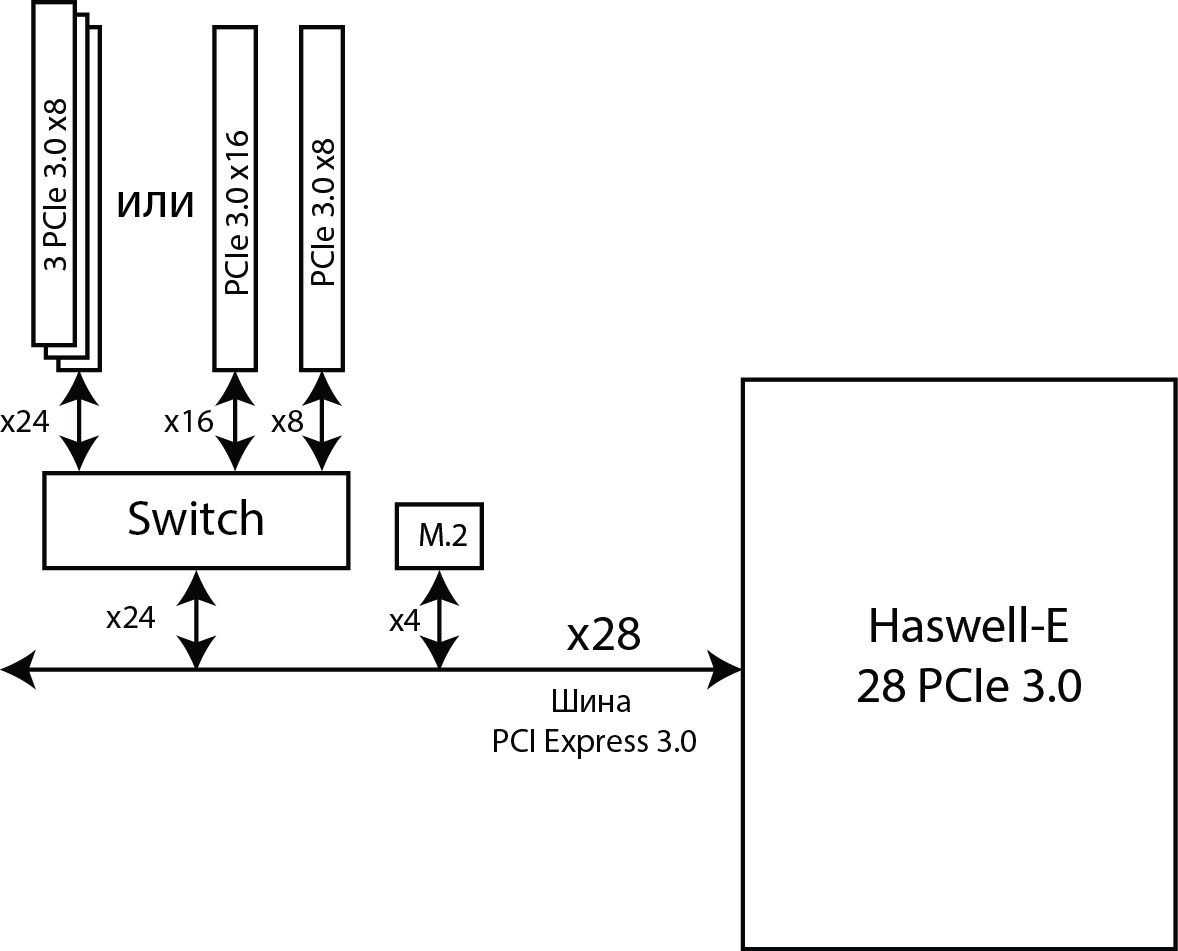

Когда на плату устанавливается процессор Haswell-E с 28 портами PCI Express 3.0 то ситуация кардинально меняется. В данном случае только три слота (первый (PCIe x16_1 ), второй (PCIe x16_2) и четвертый (PCIe x16_4), считая от процессорного разъема) будут реализованы на базе процессорных линий PCI Express 3.0. При этом, они будут поддерживать следующие режимы работы: x16, x16/x8, x8/x8/x8.

Здесь так же не очень понятно, что подразумевается под режимом x16/x8. То есть, какой именно слот (второй или четвертый) будет работать в режиме x8 или же это не принципиально. Ну а возможные режимы работы указанных слотов мы отобразили в таблице.

СлотРежимы работы
PCIEX16_1 x16x16x8
PCIEX16_2 x8N/Ax8
PCIEX16_4 N/Ax8x8

И точно так же, как и на плате Asus X99-Deluxe, еще два слота (PCIEX16_3 и PCIEX16_5) переключаются в этом случае в режим PCI Express 2.0 и работают на скорости x1. Фактически, это означает, что они перекоммутируются на чипсетные порты PCI Express 2.0.

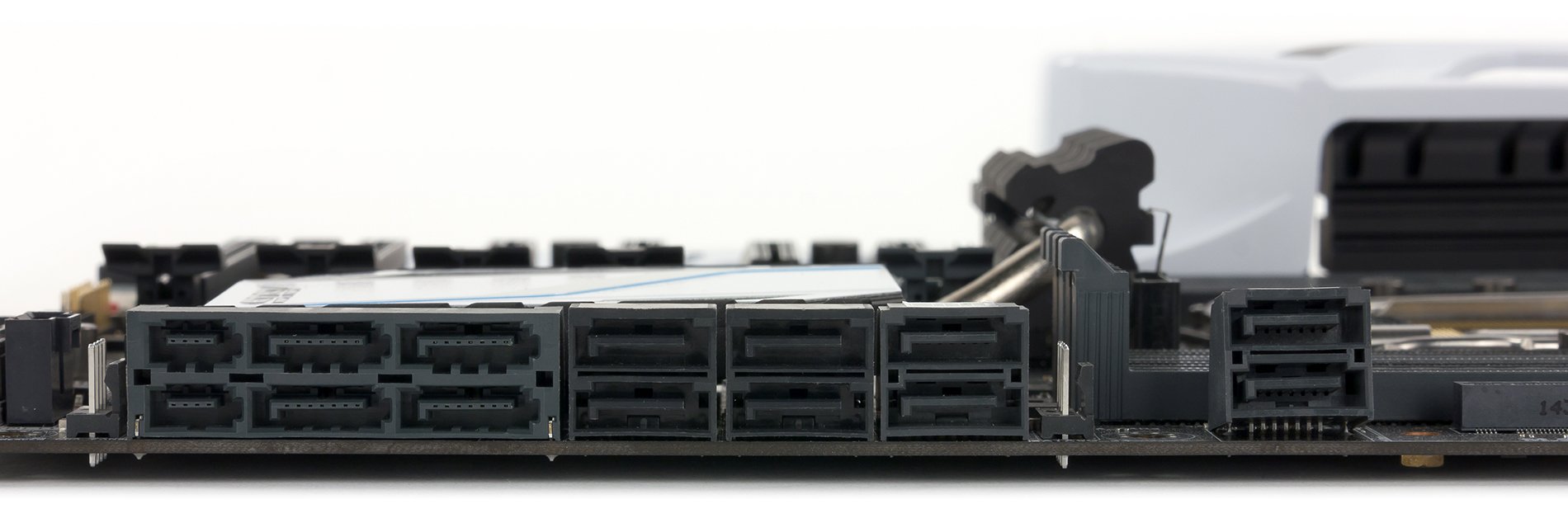

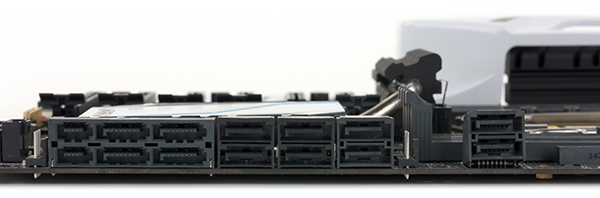

SATA-порты, разъемы SATA Express и разъем M.2

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности двенадцать портов SATA 6 Гбит/с (точно так же, как и на плате Asus X99-Deluxe). Это восемь отдельных портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express. Восемь отдельных портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Еще два порта SATA 6 Гбит/с, входящие в состав одного разъема SATA Express, так же реализованы на базе интегрированного в чипсет контроллера (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Шесть отдельных портов SATA 6 Гбит/с, реализованных на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Эти порты, дабы их можно было отличить от всех остальных, реализованы на плате отдельной группой.

Еще два порта SATA 6 Гбит/с входящие в состав второго разъёма SATA Express, реализован на базе контроллера ASMedia ASM106SE.

Отметим, что в каждом разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PСI Express 2.0.

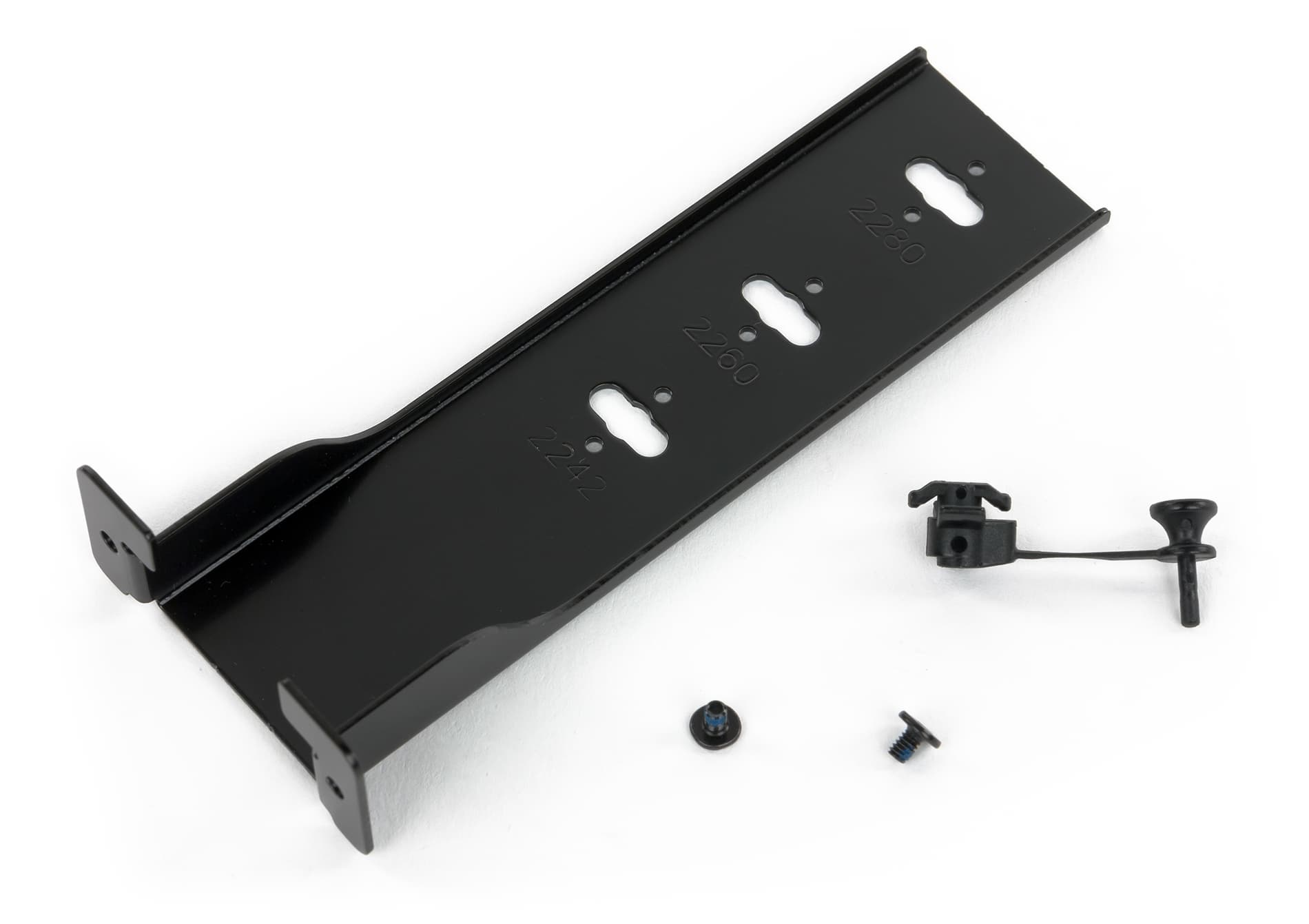

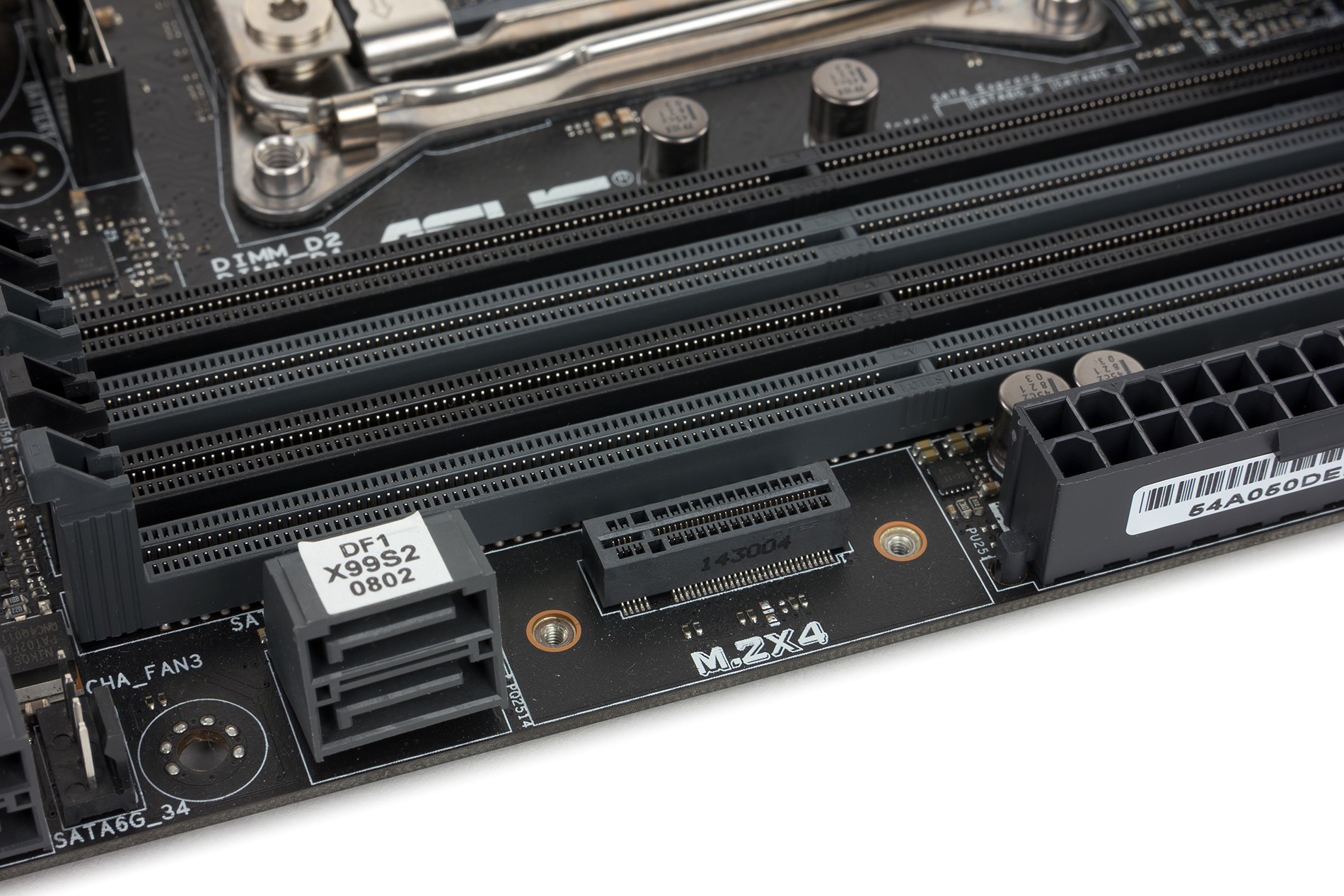

Также на плате Asus X99-S имеется и разъем нового поколения M.2, который реализован с использованием 4 процессорных портов PCI Express 3.0. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe накопителей типоразмера 2242/2260/2280. Сам разъем M.2 предполагает вертикальное размещение вставляемой в него платы. Ну а для ее надежной фиксации в комплект входит специальная монтажная скоба, которая прикручивается к плате.


USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено двенадцать портов USB 3.0 и шесть портов USB 2.0. Сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому, для реализации такого количества USB портов применяется дополнительные USB-хабы .

Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через два разъема на плате. Шесть портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем, два порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).


Ну а оставшиеся восемь портов USB 3.0 реализованы на базе двух USB-хабов ASMedia ASM1074. Каждый хаб ASMedia ASM1074 подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Все USB 3.0 порты от этих хабов выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus X99-S реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 требуется четыре порта PCI Express 2.0. Еще один порт PCI Express 2.0 задействует сетевой контроллер. Кроме того, SATA-контроллер ASMedia ASM106SE — это еще один порт PCI Express 2.0. Ну и два разъема SATA Express — это еще четыре порта PCI Express 2.0. В результате получаем, что всего требуется 10 портов PCI Express 2.0. Причем, это лишь в том случае, если устанавливается процессор Haswell-E с 40 портами PCI Express 3.0. Если же устанавливается процессор Haswell-E с 28 портами PCI Express 3.0, то добавляется еще два слота PCI Express 2.0 x1 и требуется уже 12 портов PCI Express 2.0.

Но в чипсете Intel X99 общее количество портов PCI Express 2.0 не может превышать восьми.

Для увеличения количества портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1187e на восемь портов PCI Express 2.0. То есть, используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1187e предоставляет на выходе еще семь портов PCI Express 2.0.

Далее, в руководстве пользователя говорится, что слот PCI Express 2.0 x4 и разъем SATA Express, реализованный на базе контроллера ASMedia ASM106SE, выполнены разделяемыми. То есть, либо используется слот PCI Express 2.0 x4 в режиме x4, либо разъем SATA Express.

Соответственно, для SATA-контроллера ASMedia ASM106SE, разъема SATA Express и слота PCI Express 2.0 x4 в совокупности требуется только 4 порта PCI Express 2.0.

С учетом коммутатора ASMedia ASM1187e мы получаем уже 14 портов PCI Express 2.0, в то время как требуется только 7 для процессора с 40 портами PCI Express 3.0 и 9 — для процессора с 28 портами PCI Express 3.0.

Казалось бы, а зачем разделять слот PCI Express 2.0 x4 и разъем SATA Express? Ведь и без их разделения количество необходимых портов PCI Express 2.0 было бы достаточным. В принципе, действительно, можно было бы и не разделять. Кроме того, можно было бы обойтись даже без коммутатора ASMedia ASM1187e, если сделать разделяемыми не только слот PCI Express 2.0 x4 и разъем SATA Express, реализованный на базе контроллера ASMedia ASM106SE, но еще и сетевой контроллер. Однако, как мы уже говорили, Asus X99-S — это упрощенная версия Asus X99-Deluxe и в плане разводки контроллеров и слотов она ее попросту копирует. Более того, рискнем предположить, что для этих плат (Asus X99-Deluxe и Asus X99-S) используется одна и та же PCB, просто в варианте Asus X99-S некоторые контроллеры отсутствуют (хотя место под них есть). Кстати, интересно отметить, что на плате Asus X99-S имеется даже разъем под установку Wi-Fi-модуля (как на плате Asus X99-Deluxe), но, самого модуля, в комплекте, естественно, нет. То есть, то, что кажется на первый взгляд нелогичным, имеет вполне логичное обоснование — так проще. Используя одну и ту же PCB можно производить две разные платы.

Осталось лишь определить, какие именно слоты и контроллеры подключены к коммутатору ASMedia ASM1187e. К сожалению, компания Asus не предоставляет схемы подключения всех контроллеров и слотов к чипсету, а потому, мы можем лишь предполагать что через коммутатор подключен сетевой контроллер и два слота PCI Express 2.0 x1, которые возникают при установке процессора с 28 портами PCI Express 3.0. Конечно, логичнее было бы подключить сетевой контроллер напрямую к чипсету (количество задействованных портов PCI Express 2.0 в этом случае составило бы ровно 8). Однако, опять-таки вспомним, что разводка на платах Asus X99-Deluxe и Asus X99-S одинаковая. Мы просто взяли за основу подключение всех слотов и контроллеров к чипсету на плате Asus X99-Deluxe, убрали все лишнее, и получили схему для платы Asus X99-S.

Предполагаемая схема подключения всех контроллеров и слотов к чипсету Intel X99 на плате Asus X99-S показана на рисунке:

Еще раз подчеркнем, что все вышеизложенное — это лишь наше предположение. Но главное, что данный вариант демонстрирует, как все это может быть реализовано в соответствии со спецификацией чипсета Intel X99.

Ну а теперь рассмотрим, как работает правило 22 высокоскоростных портов чипсета Intel X99 на плате Asus X99-S. Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с так же строго фиксированы. Пять портов PCI Express 2.0 опять таки фиксированы. А вот еще два порта PCI Express 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. Если к разъему SATA Express ничего не подключается, то доступны будут два порта SATA 6 Гбит/с, а два порта PCI Express 2.0 блокируются. В результате получаем шесть чипсетных портов USB 3.0, десять чипсетных портов SATA 6 Гбит/с и пять портов PCI Express 2.0, то есть, в сумме 21 высокоскоростной порт.

Аналогичная ситуация возникает в случае, если к разъему SATA Express подключается SATA-устройство. Ну а если подключается PCIe-устройство, то в разъеме задействуется два порта PCI Express 2.0, а SATA-порты блокируются. В результате получаем шесть чипсетных портов USB 3.0, восемь чипсетных портов SATA 6 Гбит/с и семь портов PCI Express 2.0, то есть, опять 21 высокоскоростной порт.

Дополнительные особенности

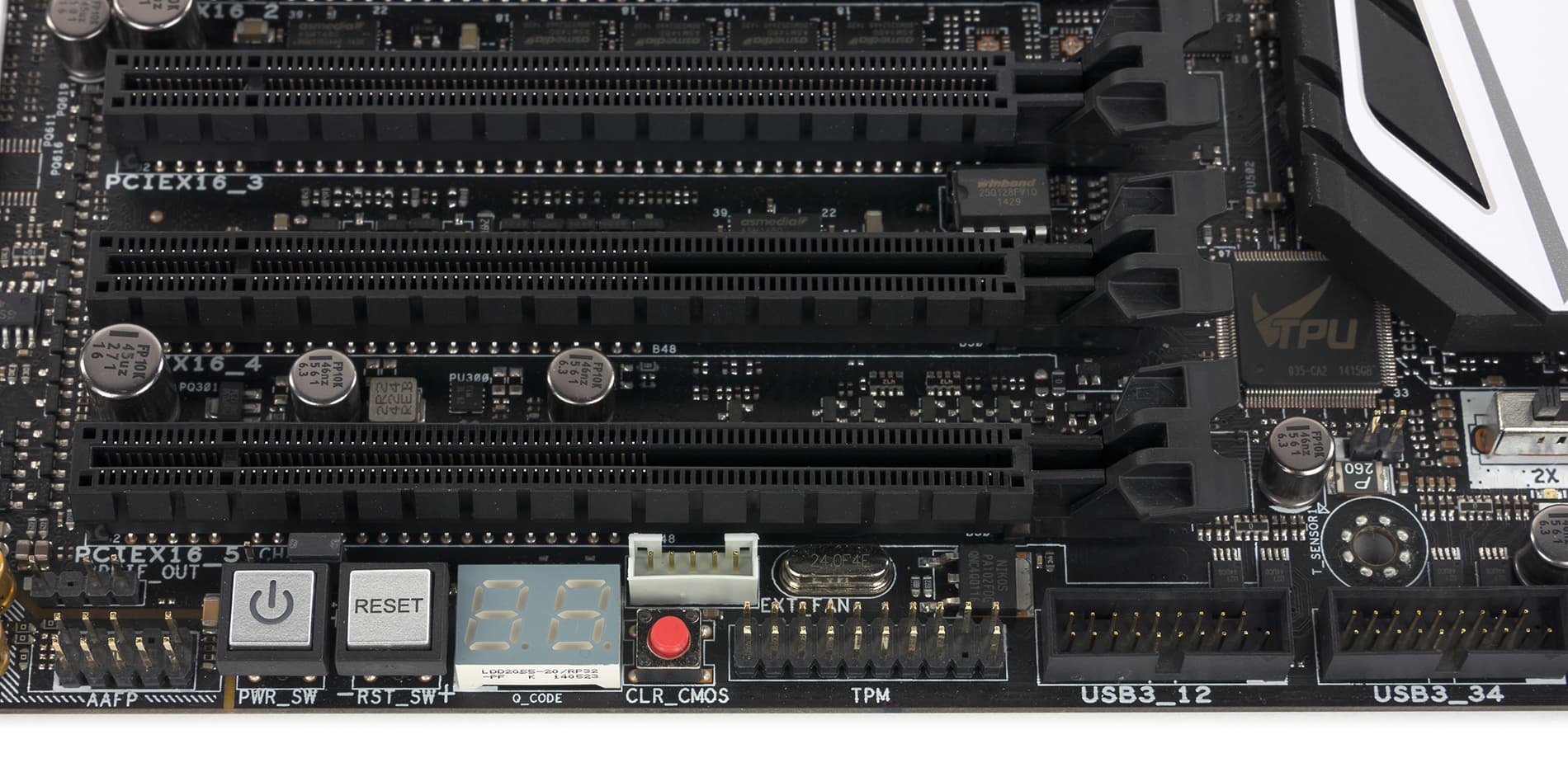

Если говорить о дополнительных особенностях платы Asus X99-S, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS, а также индикатор POST-кодов. Традиционной кнопки DirectKey теперь нет, но вместо неё есть перемычка с таким же названием.

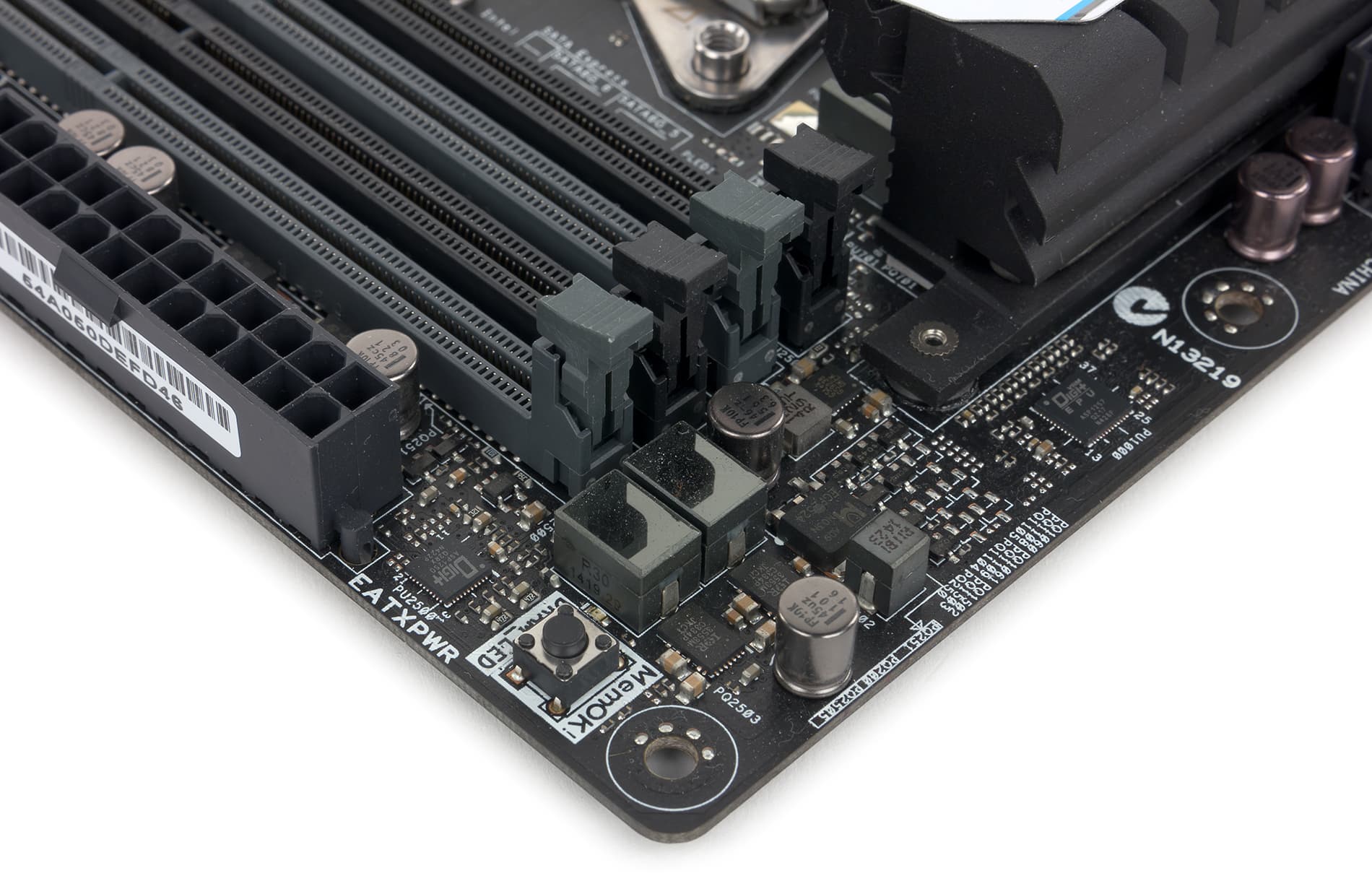

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.

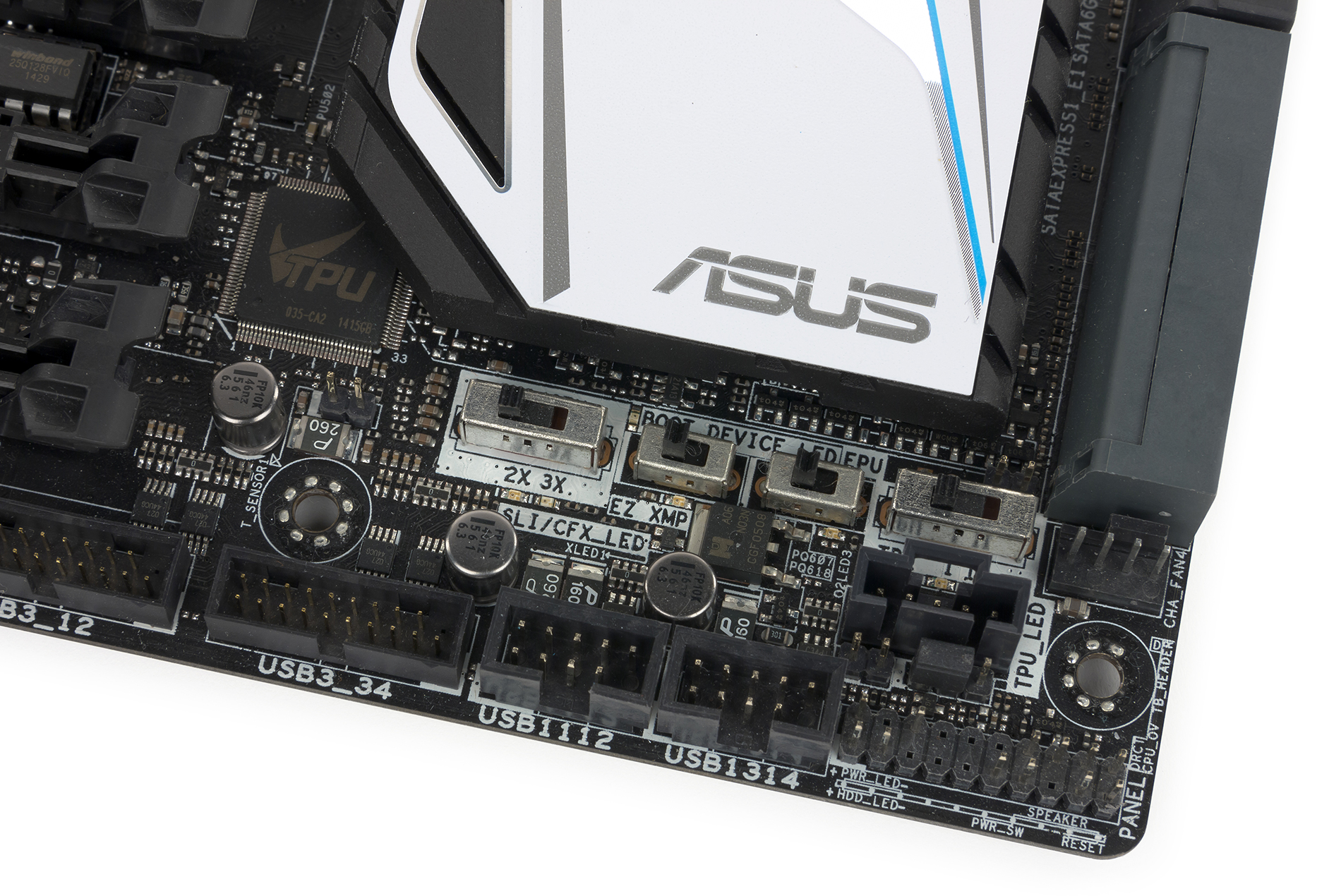

Кроме того, есть и несколько переключателей: EZ XMP, SLI/CFX switch, TPU switch и EPU switch.

Переключатель EZ XMP позволяет загружать XMP-профили памяти.

Переключатель SLI/CFX switch предназначен для конфигурации режимов SLI и CrossFire (запретить, установить режим для двух карт, установить режим для трех карт).

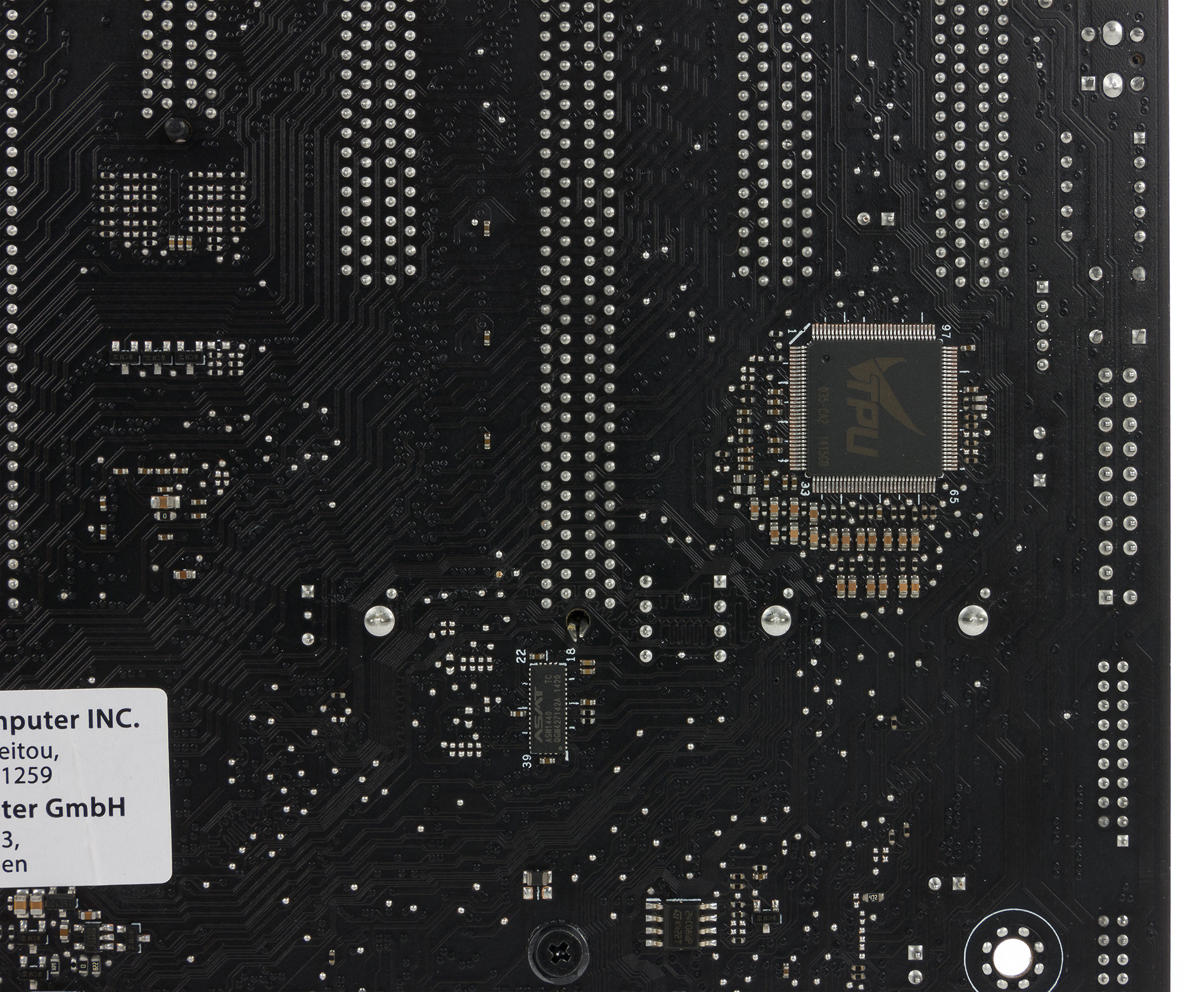

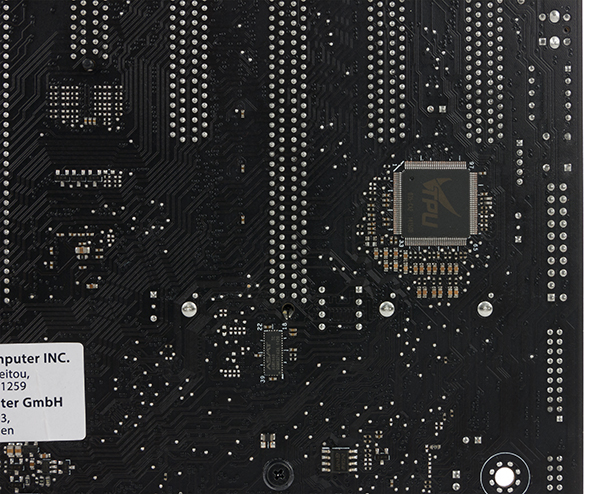

Трехпозиционный переключатель TPU switch предназначен для автоматического разгона системы. Можно запретить автоматический разгон, разрешить разгон только изменением коэффициента умножения и разгон за счет изменения коэффициента умножения и частоты BCLK.

Ну а традиционный переключатель EPU switch предназначен для активирования режима энергосбережения.

Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. То есть, это, конечно, не означает, что, не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако, если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет больше.

Вообще, по своим дополнительным функциям (перемычкам, переключателям и т.д.) платы Asus X99-S и Asus X99-Deluxe ничем не отличаются.

Система питания

Как и большинство плат, модель Asus X99-S имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

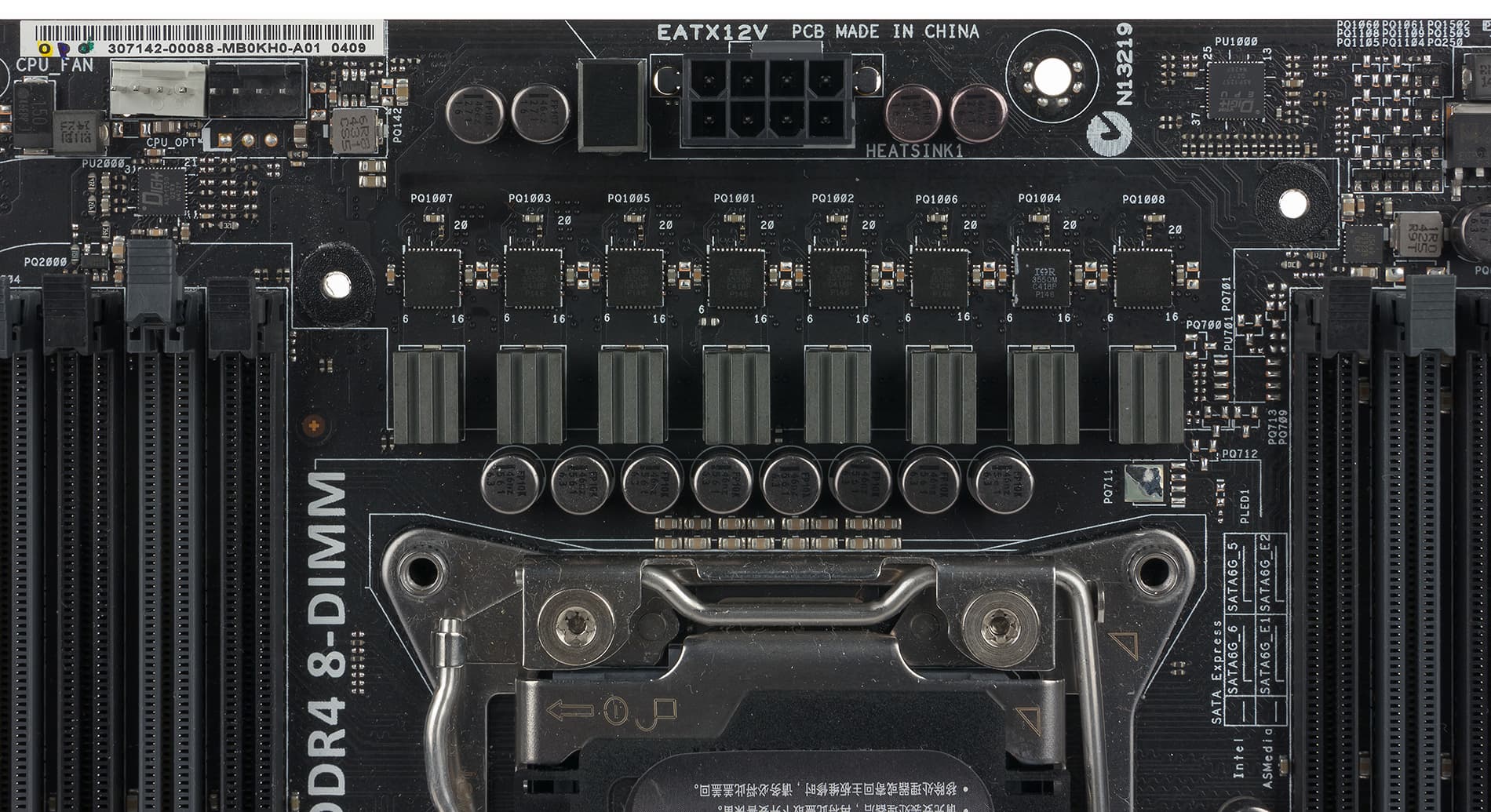

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере DIGI+VRM c маркировкой ASP1257. Сами каналы питания построены с использованием DrMOS микросхем International Rectifier IR3550, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер.

Система охлаждения

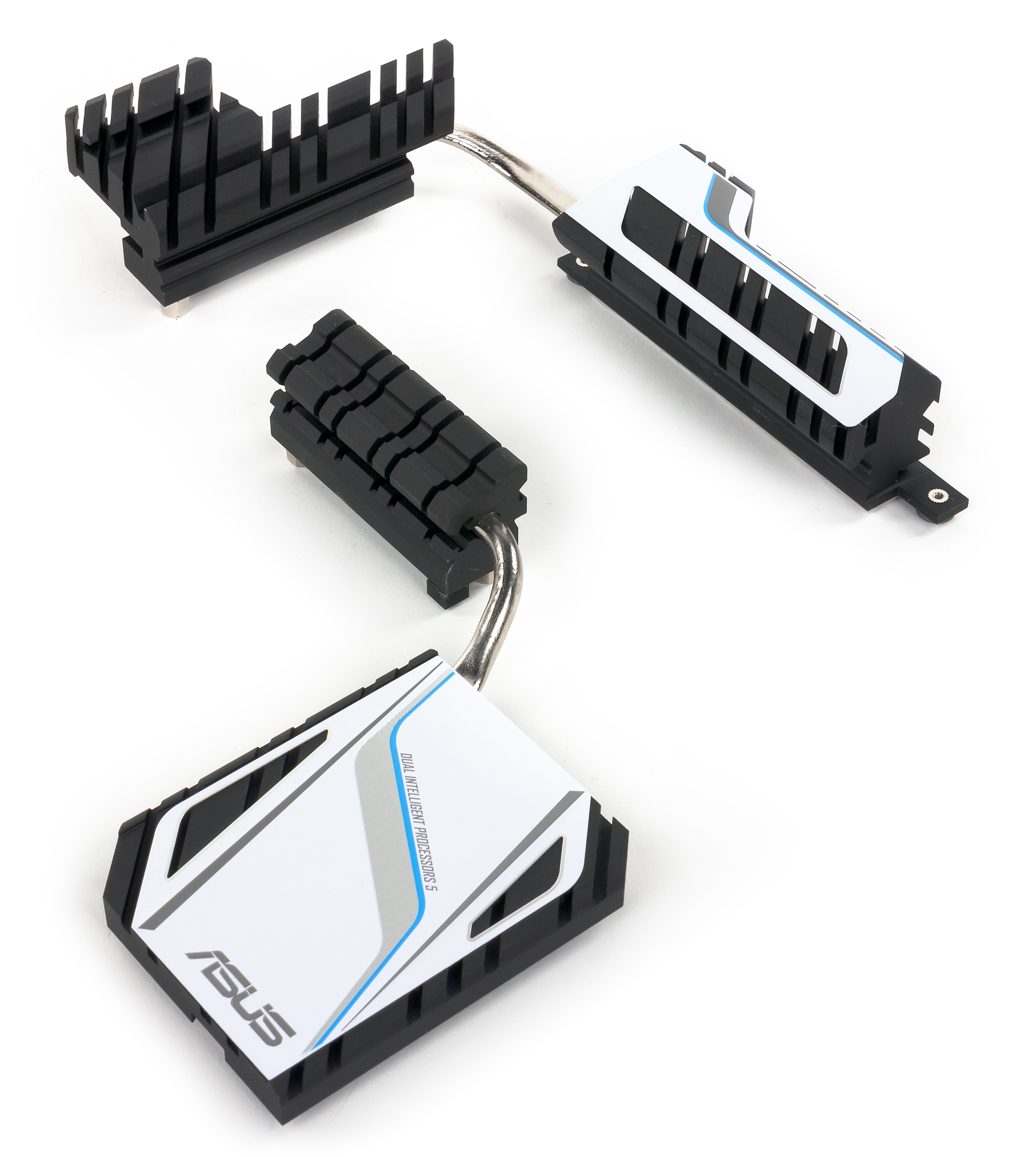

Система охлаждения на плате Asus X99-S полностью аналогична системе охлаждения платы Asus X99-Deluxe и состоит из двух составных радиаторов.

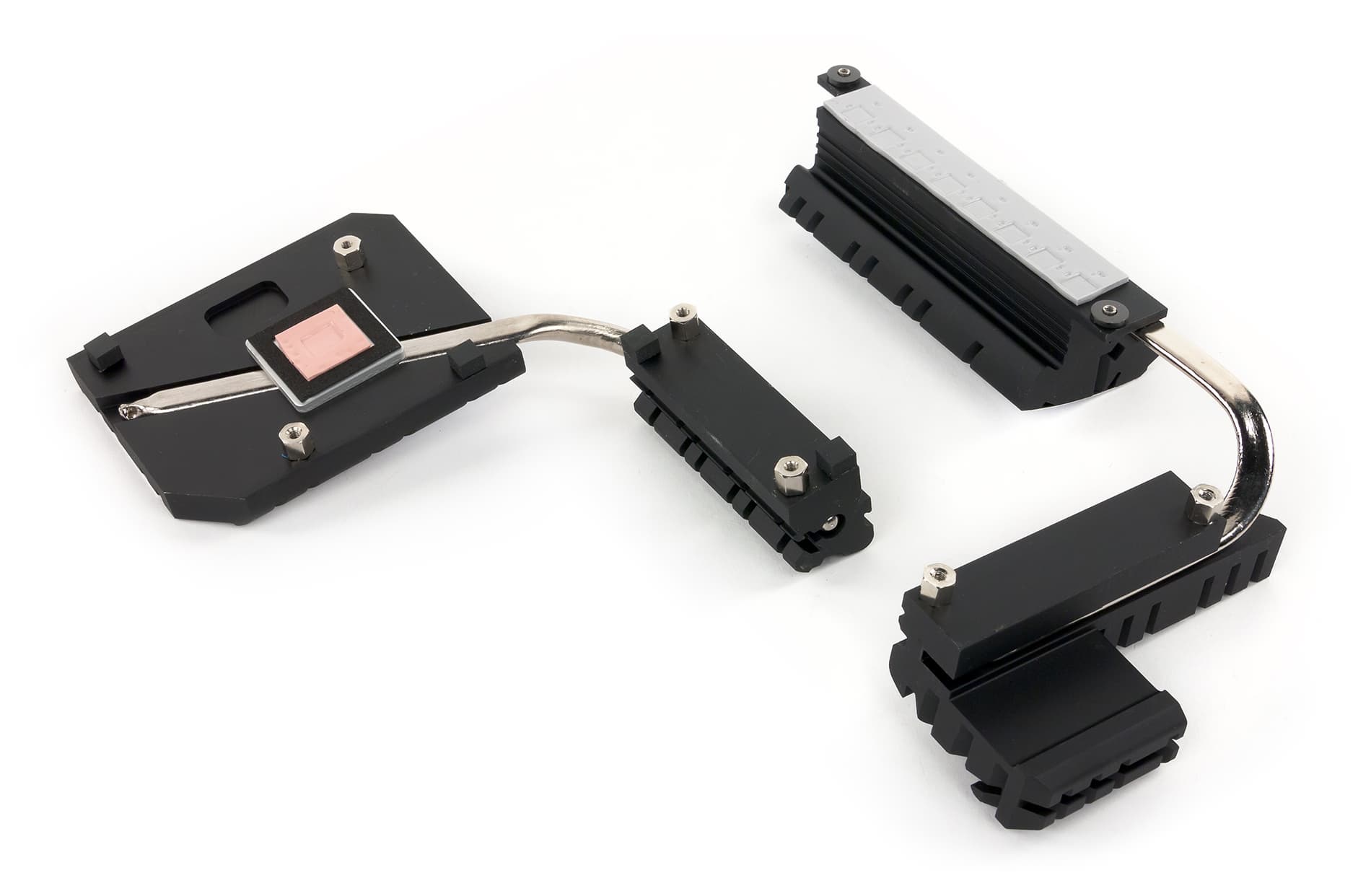

Первый составной радиатор предназначен для охлаждения чипов DrMOS регулятора напряжения питания процессора. Он представляет собой два радиатора, соединенные тепловой трубкой, которые расположены рядом с процессорным разъемом. Собственно, DrMOS-чипы накрывает только один радиатор, а второй используется просто как дополнение к первому.

Второй составной радиатор так же состоит из двух частей, связанных тепловой трубкой. Один радиатор закрывает чипсет, ну а второй опять-таки является дополнением к первому.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

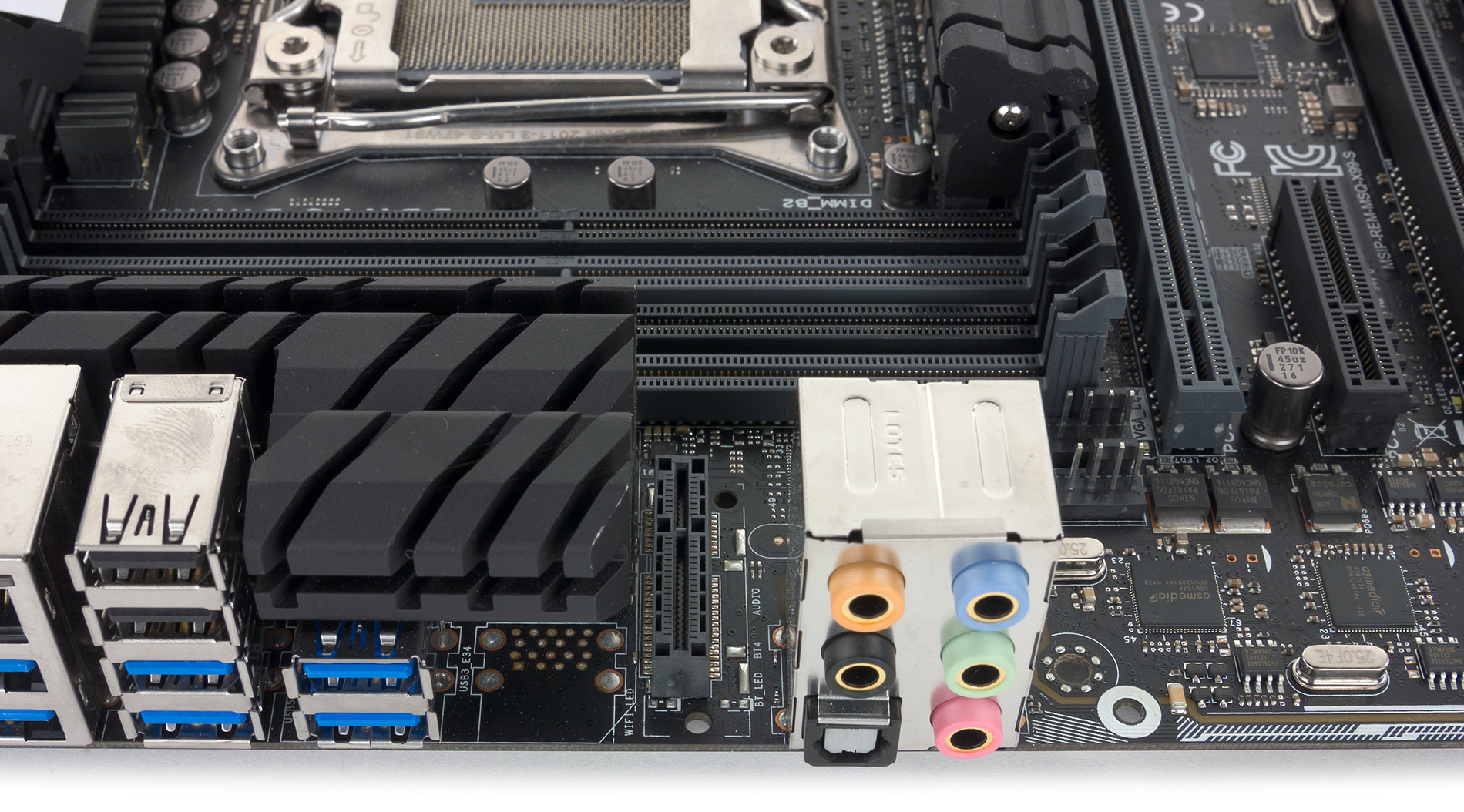

Аудиоподсистема

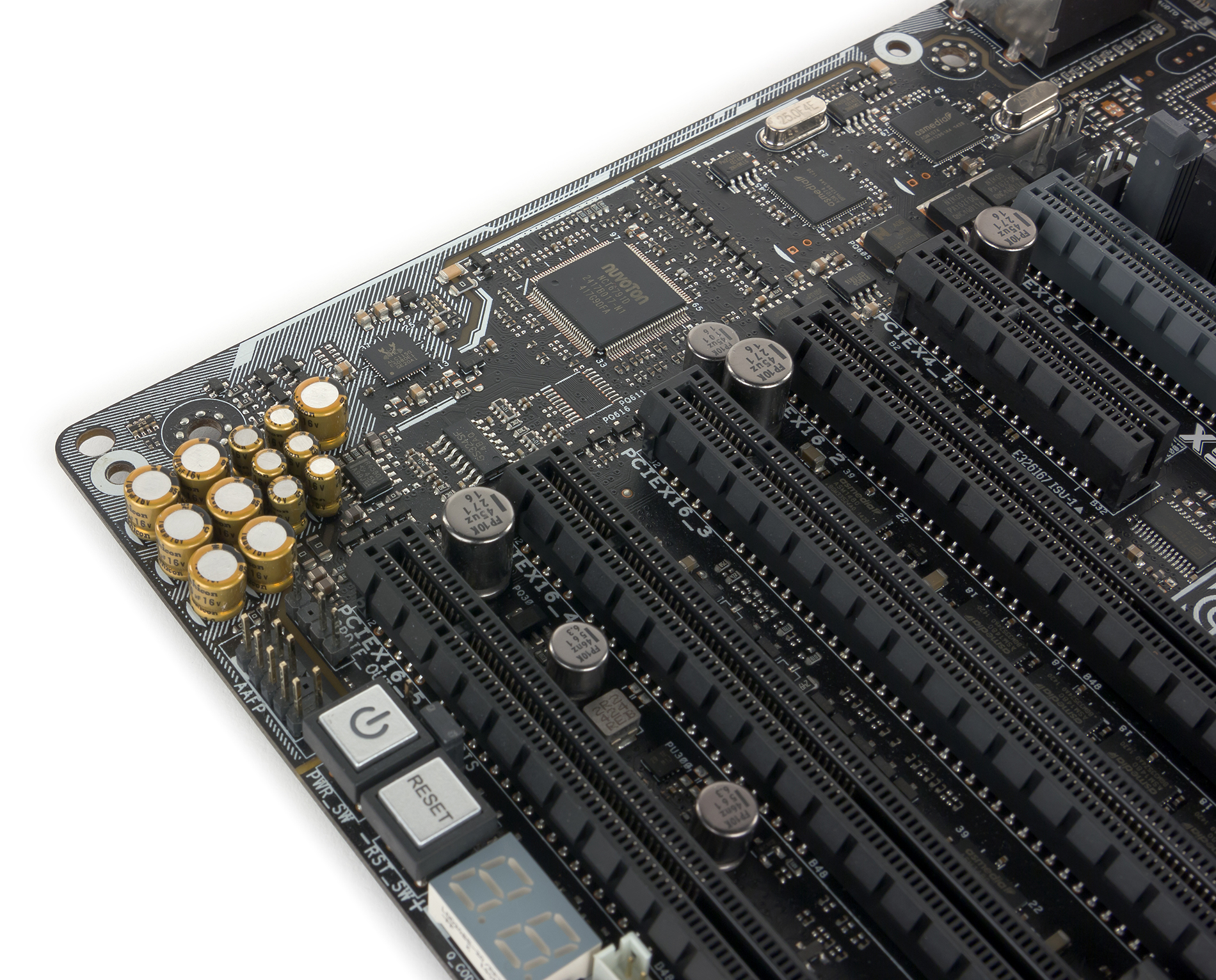

Аудиоподсистема платы Asus X99-S включает в себя популярный HD-аудиокодек Realtek ALC1150. Ну а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-S получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−87,3
Хорошо
Динамический диапазон, дБ (А)
87,6
Хорошо
Гармонические искажения, %
0,0057
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,4
Посредственно
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−84,0
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка
Очень хорошо

Собственно, результаты тестирования аудиотракта на плате Asus X99-S примерно такие же (в пределах погрешностей), как и на плате Asus X99-Deluxe, Asus X99-A и Asus X99-Pro, что, логично, поскольку аудиотракт во всех этих платах совершенно одинаковый.

UEFI BIOS и разгонные возможности

Если говорить об UEFI BIOS, то на плате Asus X99-S он ничем не отличается от UEFI BIOS на плате Asus X99-Deluxe, о которой мы уже писали. Можно, конечно, привести принт-скрины, но смысла в этом особого нет. Все особенности UEFI BIOS на плате Asus X99-S можно посмотреть в статье, посвященной плате Asus X99-Deluxe.

Естественно, что разгонные возможности на плате Asus X99-S абсолютно точно такие же, что и на плате Asus X99-Deluxe.

В частности, наш тестовый процессор Intel Core i7-5960X нам удалось разогнать на этой плате до частоты 4,2 ГГц при частоте BCLK 100 МГц. Разгон производился путем изменения коэффициента умножения одновременно для всех ядер процессора. Собственно, точно такой же результат по разгону мы получали на всех платах Asus на базе чипсета Intel X99. И тут важно, что все платы Asus при разгоне процессора Intel Core i7-5960X до 4,2 ГГц устанавливают одно и то же напряжение питания процессора, равное 1,274 В. То есть, на всех платах реализован одинаковый алгоритм разгона.

Выводы

Итак, давайте подведем итог. В линейке плат Asus на чипсете Intel X99 имеется шесть моделей, причем игровая ROG Rampage V Extreme стоит особняком. X99-E WS ориентирована на рабочие станции и по своим функциональным возможностям кардинально отличается от всех остальных. А вот из оставшихся четырех моделей можно составить следующий рейтинг по стоимости и функциональности: X99-Deluxe, X99-S, X99-Pro, X99-A. Причем исходно есть две базовые модели: одна является основой для плат X99-Deluxe и X99-S, а вторая — для плат X99-Pro и X99-A.

Плату Asus X99-S можно рассматривать, как немного упрощенный вариант топовой модели Asus X99-Deluxe. Упрощение в данном случае заключается в том, что на Asus X99-S нет модуля Wi-Fi, отсутствует один гигабитный сетевой контроллер (на Asus X99-Deluxe их два), а также нет одного контроллера USB 3.0 (соответственно, количество портов USB 3.0 на два меньше). Кроме того, плата Asus X99-S имеет более скромную комплектацию.

Ну и в заключение — о стоимости. Вообще, в условиях нынешней экономической ситуации в стране привязываться к стоимости очень проблематично. Понятно, что плата Asus X99-Deluxe должна быть дороже, чем Asus X99-S, которая, в свою очередь, дороже, чем Asus X99-Pro и Asus X99-A. И если говорить о средней стоимости, то на момент написания данной статьи ситуация выглядела следующим образом: средняя стоимость платы Asus X99-Deluxe (по данным Яндекс.Маркет) составляла 20 200 руб., Asus X99-S — 17 000 руб., Asus X99-Pro — 16 000 руб., и платы Asus X99-A — 13 000 руб.

Средняя цена по данным price.ru
$330(10)
Средняя цена по данным Яндекс.Маркет
T-11115568
Предложения по данным Яндекс.Маркет
L-11115568-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
