Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата ASRock Fatal1ty H270 Performance
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,6 дБ /−0,6 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−86,3
Хорошо
Динамический диапазон, дБ (А)
85,6
Хорошо
Гармонические искажения, %
0,0038
Очень хорошо
Гармонические искажения + шум, дБ(A)
−80,1
Хорошо
Интермодуляционные искажения + шум, %
0,012
Очень хорошо
Взаимопроникновение каналов, дБ
−78,8
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,35, +0,01
−0,31, +0,05
От 40 Гц до 15 кГц, дБ
−0,08, +0,01
+0,02, +0,05

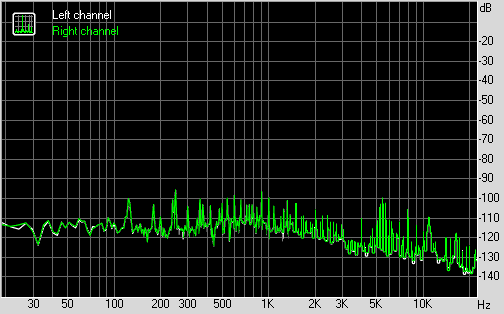

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−86,1
−85,9
Мощность RMS, дБ (A)
−86,3
−86,2
Пиковый уровень, дБ
−68,5
−68,7
Смещение DC, %
−0,0
+0,0

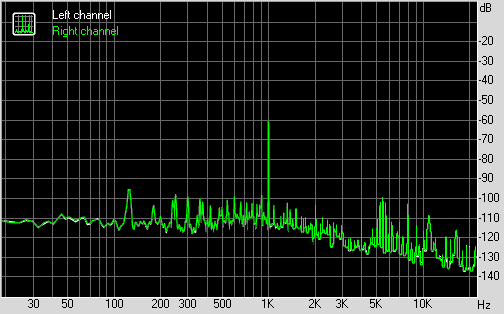

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+85,2
+85,0
Динамический диапазон, дБ (А)
+85,6
+85,5
Смещение DC, %
+0,00
+0,00

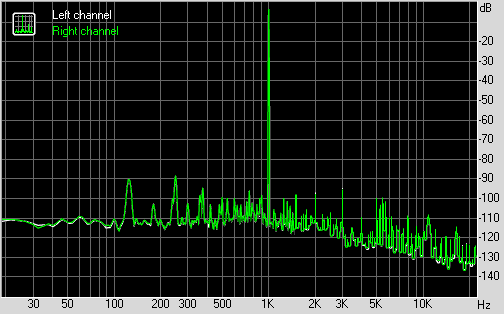

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0039
+0,0037
Гармонические искажения + шум , %
+0,0140
+0,0140
Гармонические искажения + шум (A-взвеш.), %
+0,0120
+0,0119

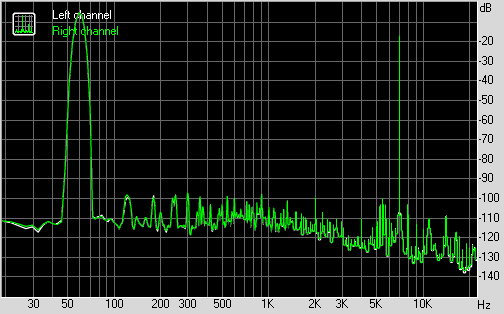

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0118
+0,0118
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0110
+0,0110

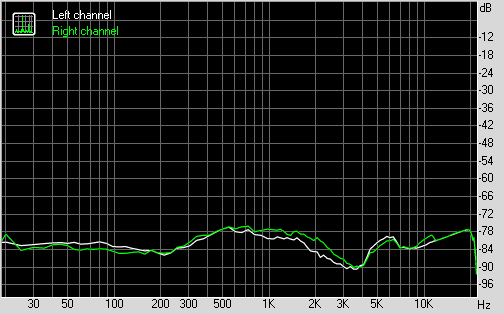

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−82
−84
Проникновение на 1000 Гц, дБ
−79
−76
Проникновение на 10000 Гц, дБ
−82
−80

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0095
0,0096
Интермодуляционные искажения + шум на 10000 Гц, %
0,0107
0,0107
Интермодуляционные искажения + шум на 15000 Гц, %
0,0126
0,0127

Дополнительно
